NK Technologies 전류 트랜스포머

MODEL: 5A 이차측
브랜드: NK TECHNOLOGIES
제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

1차 전류를 5 A로 낮춰
패널 미터에 보내는 계기용 CT

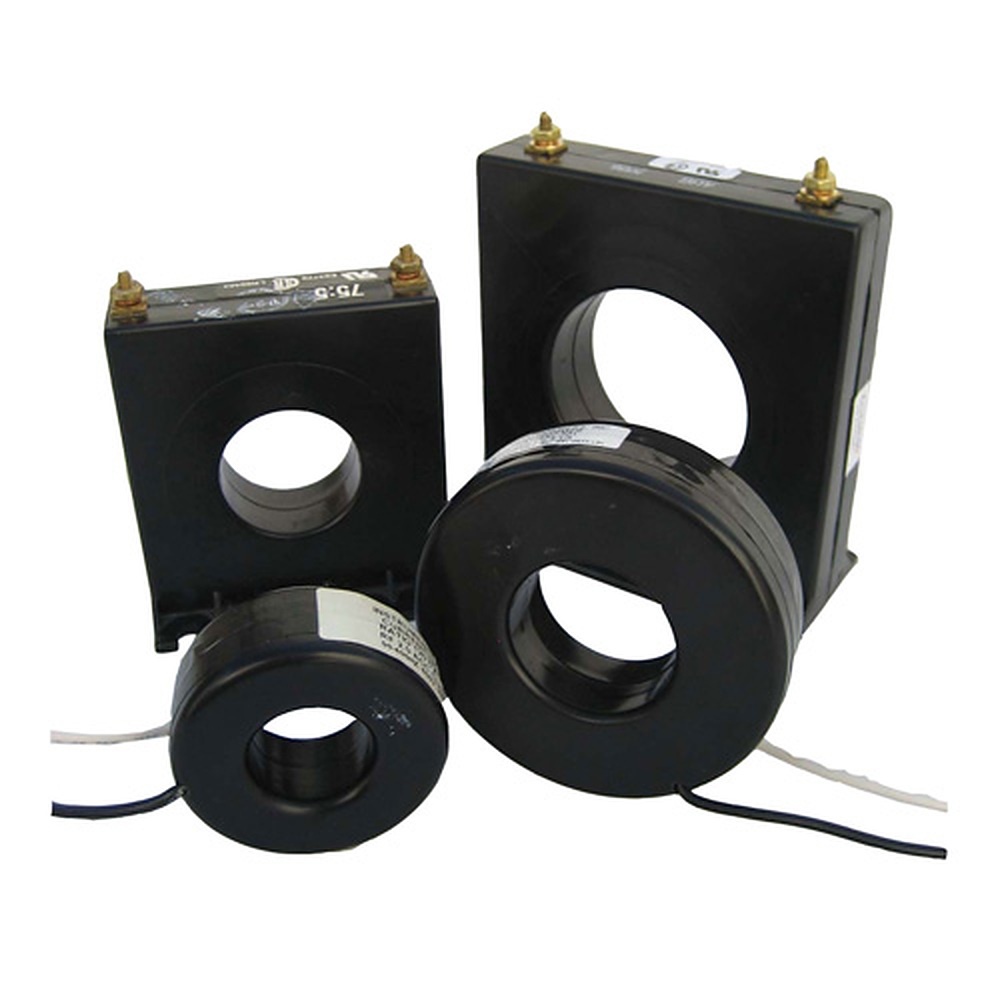

NK 5 A 2차측 솔리드 코어 전류 트랜스포머

견적 받기

NK Technologies 국내 정식 공급 파트너

NK 5 A 2차측 솔리드 코어 전류 트랜스포머는 1차 전류를 0~5 A로 낮춰 패널 미터와 계량 기기, 전력 트랜스듀서에 공급하는 5 A 2차측 CT(계기용 변류기)입니다. 변류비는 50:5부터 1600:5까지이며 개구 지름이 다른 3개 시리즈로 구성됩니다.

솔리드 코어 구조로 크기가 작고 비용이 낮으면서도 1차 전류를 정확하게 낮춥니다. 설치 방식은 원형 리드선형과 패널 장착 단자형 중에서 고르며, 정확도는 ANSI 등급 2.0 % 미만입니다. (주)테솔이 국내에 공식 공급합니다.

0 ~ 5 A

표준 2차측 출력

50:5 ~ 1600:5

선택 가능한 변류비

50 ~ 400 Hz

사용 주파수 대역

2.0

30 °C에서의 정격 계수

특징

표준 5 A 출력과
선택 폭

핵심 특징	현장에서 달라지는 점
표준 5 A 출력	5 A 입력을 가진 패널 미터와 계량 기기에 그대로 연결되므로 기존 계기를 바꾸지 않습니다.
넓은 변류비	50:5부터 1600:5까지의 범위에서 회로 전류에 맞는 비율을 선택할 수 있습니다.
3개 개구 시리즈	28.7 mm, 39.6 mm, 63.5 mm 시리즈 중에서 도체 굵기에 맞춰 선택할 수 있습니다.
원형·패널 장착 케이스	리드선형 원형 패키지와 장착 발이 있는 단자형 중에서 설치 환경에 맞춰 고를 수 있습니다.
50~400 Hz 대역	상용 전원 주파수부터 고주파 설비까지 한 CT로 대응합니다.
절연 등급 명시	0.6 kV BIL과 10 kV 풀 웨이브 등급이 명시되어 있어 제어반 절연 설계에 그대로 반영할 수 있습니다.

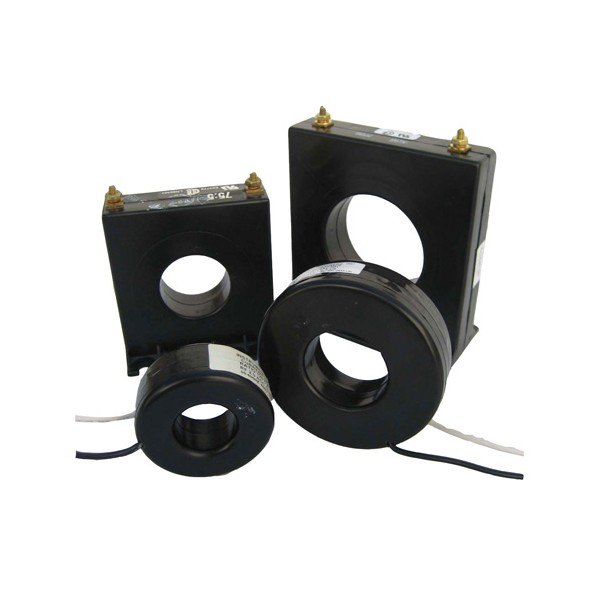

관통 구멍이 있는 크기별 전류 트랜스포머 모습

변류비 선택

변류비에 맞는
개구 지름 선택

시리즈 2는 변류비 50:5~300:5를, 시리즈 5는 50:5~1200:5를, 시리즈 7은 50:5~1600:5를 다룹니다. 1500:5와 1600:5는 시리즈 7 전용이고 400:5 이상은 시리즈 5와 7에서만 선택되므로, 먼저 회로 전류로 변류비를 정한 뒤 도체가 통과하는 개구 지름을 확인하세요.

세 가지 개구 시리즈와 케이스 형태

시리즈 2의 개구는 28.7 mm, 시리즈 5는 39.6 mm, 시리즈 7은 63.5 mm입니다. 케이스는 원형 리드선형(RL)과 장착 발이 있는 사각 단자형(SFT) 중에서 선택합니다.

설치·연결

계기 입력 연결과
설치 위치

2차측은 5 A 정격이므로 계기 입력에 연결하기 전에 2차 회로를 개방하지 마세요. CT를 부하 가까이에 두면 제어반 공간이 절약되며, NK APT 시리즈 전력 트랜스듀서의 5 A 2차측 CT 입력에도 연결할 수 있습니다.

사양

시리즈별 개구와
공통 사양

항목	시리즈 2	시리즈 5	시리즈 7
개구 지름	28.7 mm	39.6 mm	63.5 mm
변류비	50:5, 100:5, 150:5, 200:5, 250:5, 300:5	50:5 ~ 300:5, 400:5, 500:5, 600:5, 700:5, 800:5, 1000:5, 1200:5	50:5 ~ 1200:5, 1500:5, 1600:5
케이스	원형 도넛형(RL) / 사각 장착 발(SFT)	원형 도넛형(RL) / 사각 장착 발(SFT)	원형 도넛형(RL) / 사각 장착 발(SFT)

시리즈 공통 사양

항목	사양
출력	0 ~ 5 A AC
전원	불필요 (자체 전원)
주파수	50 ~ 400 Hz
정확도	ANSI 등급 (2.0 % 미만)
절연 등급	0.6 kV BIL, 10 kV 풀 웨이브
정격 계수	2.0 @ 30 °C 주위 온도
구조	솔리드 코어
패키지	원형 리드선형 또는 패널 장착 단자형
주문 코드 구성	시리즈 - 케이스 - 모델 (예: 2RL-501-NK)
1차 전류	50 ~ 1600 A

활용 분야

5 A 입력 계기에
연결하는 현장

배전반 계기 — 패널 미터와 계량 기기에 0~5 A 신호를 공급합니다.
전력 계측 — 전력 계측기의 5 A 입력에 연결합니다.
계량 설비 구축 — 변류비를 회로 전류에 맞춰 계량 설비를 구성합니다.
설비 증설 — 기존 계기 입력을 5 A 규격에 맞춰 연결합니다.

선택 가이드

설치 조건에
따른 CT 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
설치 전에 전선을 풀 수 있을 때	5 A 2차측 솔리드 코어	작은 크기와 낮은 비용으로 정확한 변류를 구성합니다.
전선을 풀지 않고 달 때	CT-MS · CT-LS	스플릿 코어 방식으로 열어서 끼웁니다.
mV 출력으로 전력 트랜스듀서에 연결할 때	NK ProteCT	0.333 VAC 출력이라 개방 위험이 작습니다.

구성·옵션

주문 시 지정할
항목

시리즈 — 2(28.7 mm), 5(39.6 mm), 7(63.5 mm) 중에서 선택합니다.
케이스 — RL(원형 도넛형, 리드선) 또는 SFT(사각, 장착 발·단자)를 선택합니다.
변류비 — 회로 전류에 맞춰 50:5부터 1600:5까지 선택합니다.

5 A 출력 CT와 비교할
전류 트랜스포머

5 A 2차측 CT를 설치된 전선에 나중에 달 수 있습니까?
솔리드 코어이므로 전선을 풀어 CT에 통과시켜야 합니다. 배선을 풀 수 없는 설비에는 스플릿 코어 CT-MS나 CT-LS를 선택하세요.
5 A 2차측 CT의 변류비는 어떻게 고릅니까?
회로의 정상 최대 전류가 변류비의 1차 전류에 가깝도록 고릅니다. 400:5 이상은 시리즈 5와 7, 1500:5와 1600:5는 시리즈 7에서만 선택됩니다.
2차측을 개방해도 됩니까?
아닙니다. 개방하면 안 됩니다. 5 A 2차측 CT는 계기 입력에 연결한 상태로 운용하고, 계기를 분리할 때는 2차 회로를 먼저 단락하세요.
NK APT 시리즈 전력 트랜스듀서와 연결할 수 있습니까?
네, NK APT 시리즈의 5 A 2차측 CT 입력으로 연결할 수 있습니다. 상마다 CT를 하나씩 사용하세요.
