NK Technologies AC 전류 트랜스포머

NK Technologies AC 전류 트랜스포머

MODEL
CTRC 시리즈
브랜드
NK TECHNOLOGIES

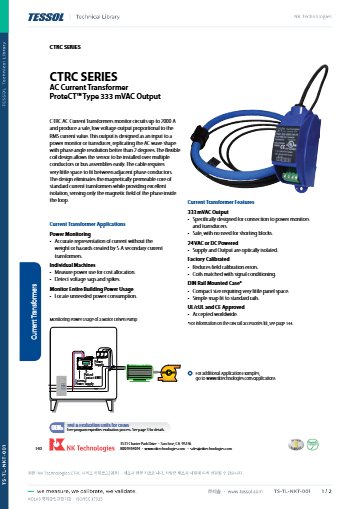

제품 자료
제품문의 구매하기

굵은 도체에 코일을 감아
전력계에 전류 신호를 보내는 CT

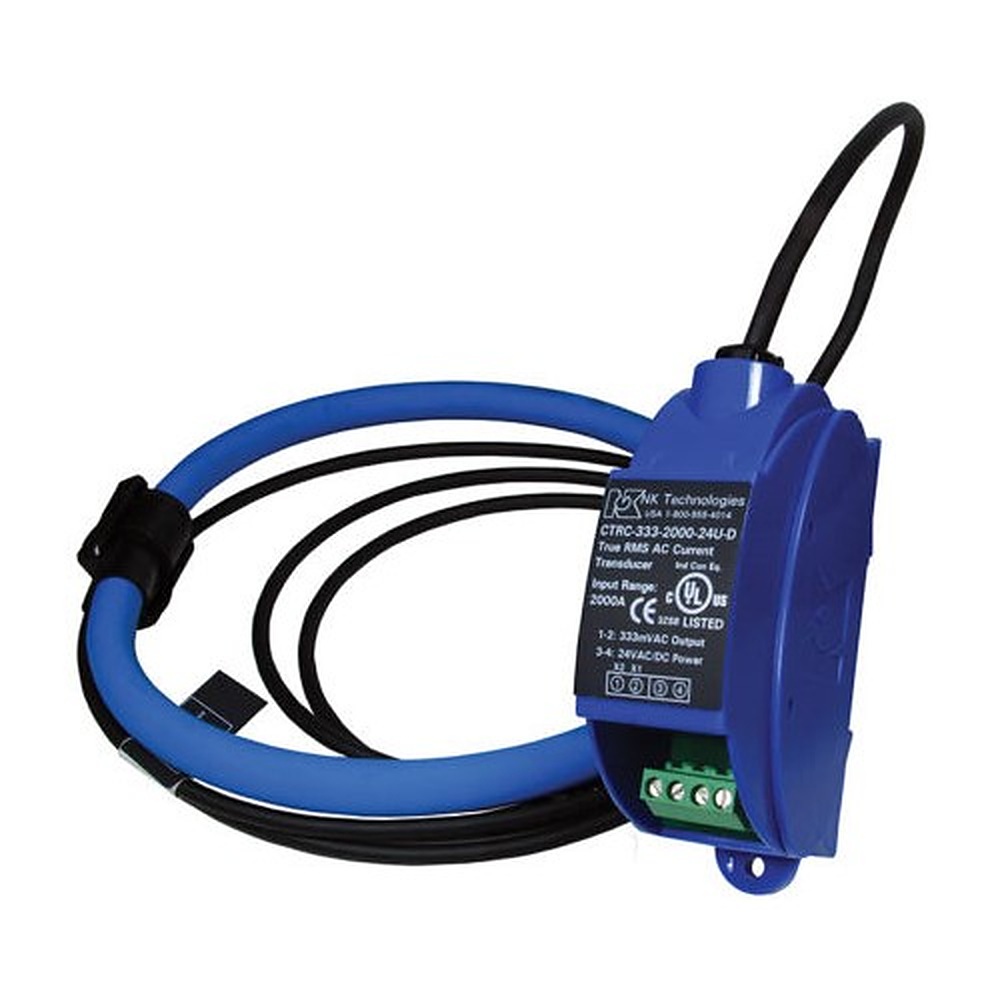

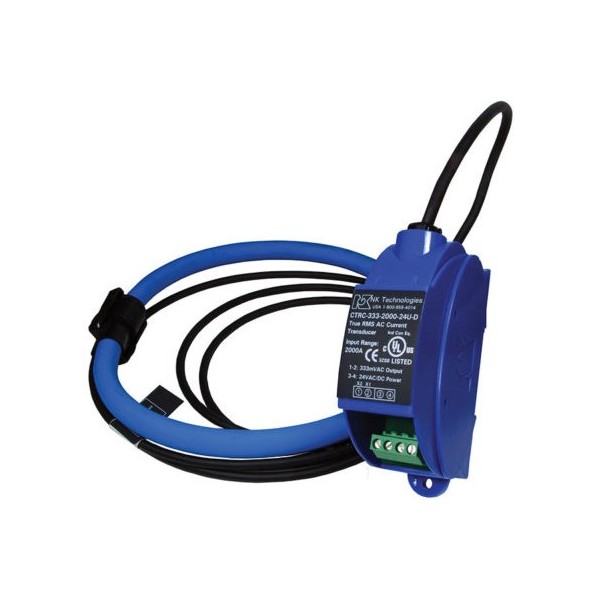

NK CTRC 시리즈 DIN 레일형 AC 전류 트랜스포머

견적 받기

NK Technologies 국내 정식 공급 파트너

NK CTRC 시리즈는 0~300 A부터 0~2000 A까지 5단계 입력 범위의 교류 전류를 333 mVAC 신호로 변환하는 DIN 레일형 AC 전류 트랜스포머(플렉서블 코일형 CT)입니다. 굵은 도체와 버스 구조물에서도 전력계와 전력 트랜스듀서의 전류 입력에 신호를 안전하게 공급합니다.

자성 코어가 없는 유연한 코일을 여러 도체와 버스 구조물에 감아 설치하며, 위상각 분해능이 2° 미만이라 AC 파형을 그대로 따릅니다. 코일과 신호 회로를 공장에서 맞춰 교정하므로 현장 교정 오차가 줄어듭니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

0 ~ 2000 A

5단계로 선택하는 입력 범위

333 mVAC

전력계 입력용 출력 신호

±1 % FS

정확도

2 ms

응답 시간

특징

코일형 구조가 주는
설치 여유

핵심 특징현장에서 달라지는 점
유연한 코일코일이 도체와 버스 구조물을 휘감으므로 굵은 케이블과 여러 가닥의 도체도 배선을 풀지 않고 감싸 설치할 수 있습니다.
자성 코어 없음코어 포화가 없어 큰 전류에서도 루프 안의 자기장만 감지하고, 인접 상 사이의 설치 간격도 작게 둘 수 있습니다.
333 mVAC 저전압 출력단락 블록 없이 안전하게 연결하므로 2차측 개방에 따른 감전 위험을 피합니다.
위상각 분해능 2° 미만전력계가 역률과 전력을 계산할 때 전류 파형의 위상 오차가 작아 전력 측정 정확도를 해치지 않습니다.
공장 교정 일체형코일과 신호 회로를 한 세트로 맞춰 출하하므로 현장에서 조정하는 시간과 교정 오차가 줄어듭니다.
DIN 레일 스냅 장착표준 DIN 레일에 끼워 고정하므로 분전반 안에서 설치 위치를 쉽게 바꿀 수 있습니다.

설치 요령

코일 설치와
개구 지름 확인

코일은 도체나 버스 구조물을 한 바퀴 감아 폐루프로 연결하며, 센싱 개구의 내경은 115 mm입니다. 루프 안에는 측정할 상의 도체만 통과시켜야 다른 상의 자기장이 섞이지 않습니다. 상 사이의 간격이 좁은 분전반에서는 코어가 없는 구조가 설치 여유를 만들어 줍니다.

코일 연결선과 신호 회로 케이스

코일 연결선은 DIN 레일에 장착한 신호 회로 케이스에 연결되어 333 mVAC 신호로 출력됩니다. 케이스는 UL94 V-0 난연 등급이며 표준 DIN 레일에 스냅으로 장착합니다.

전원·절연

24 V 전원과
절연 구성

신호 회로는 24 VAC/VDC(12~36 V)로 구동하며 소비전력은 2 VA 미만입니다. 전원과 출력은 광으로 절연되어 5000 VAC로 시험하므로 전력 트랜스듀서와 연결할 때 접지 루프를 신경 쓸 부담이 줄어듭니다.

사양

5단계 입력 범위와
공통 사양

항목0 ~ 300 A0 ~ 500 A0 ~ 1000 A0 ~ 1500 A0 ~ 2000 A
입력 범위0 ~ 300 A AC0 ~ 500 A AC0 ~ 1000 A AC0 ~ 1500 A AC0 ~ 2000 A AC
출력 (전 모델 공통)333 mVAC333 mVAC333 mVAC333 mVAC333 mVAC
주문 코드 구성CTRC-333-300-24U-DCTRC-333-500-24U-DCTRC-333-1000-24U-DCTRC-333-1500-24U-DCTRC-333-2000-24U-D

시리즈 공통 사양

항목사양
정확도±1 % FS
응답 시간2 ms
주파수40 ~ 400 Hz
위상각 분해능2° 미만
전원24 VAC/VDC (12 ~ 36 V)
소비전력2 VA 미만
센싱 개구내경 115 mm
절연전원과 출력 광절연, 5000 VAC 시험
교정공장 교정 (코일과 신호 회로 일체)
코어자성 코어 없음 (유연한 코일)
케이스 / 장착UL94 V-0 난연 / 표준 DIN 레일 스냅 장착
사용 환경-20 ~ 50 °C, 0 ~ 95 % RH (비응축)
리스팅UL/cUL, CE
보증5년

활용 분야

전력 계측 입력이
필요한 현장

  • 전력계 입력 — 회로 전력을 측정하는 전력계의 전류 입력에 333 mVAC 신호를 공급합니다.
  • 전력 트랜스듀서 입력 — 전류 신호를 받아 전력 신호를 만드는 장치의 CT 입력으로 사용합니다.
  • 분전반 계측 — DIN 레일에 장착해 분전반 회로의 전류를 계측합니다.
  • 굵은 도체와 버스 계측 — 여러 도체와 버스 구조물을 코일로 감싸 전류를 계측합니다.

선택 가이드

회로 최대 전류에
따른 범위 선택

이럴 때 (회로 최대 전류)권장 범위선택 이유
300 A 이하0 ~ 300 A가장 낮은 범위라 작은 전류에서 신호 분해능이 유리합니다.
300 ~ 500 A0 ~ 500 A300 A 범위를 넘는 부하도 같은 코일 방식으로 감쌀 수 있습니다.
500 ~ 1000 A0 ~ 1000 A대형 분전반과 모터 제어반의 주 회로에 적합합니다.
1000 ~ 1500 A0 ~ 1500 A코일이 버스 구조물을 감싸므로 큰 부하 전류를 측정하는 회로에 맞습니다.
1500 ~ 2000 A0 ~ 2000 A시리즈에서 가장 큰 전류 범위로, 큰 부하 전류를 측정하는 회로에 맞습니다.
배선을 열고 끼우는 방식이 필요할 때NK ProteCT스플릿 코어 방식이라 이미 설치된 도체에 열어서 끼울 수 있습니다.

구성·옵션

주문 코드와
별매 부속

  • 주문 코드 — CTRC-333-(입력 범위)-24U-D 형식이며 출력 333 mVAC, 전원 24 VAC/VDC, 케이스는 DIN 레일형입니다.
  • 입력 범위 — 300, 500, 1000, 1500, 2000 A 중에서 선택합니다.
  • DIN 레일 액세서리 키트 — 별매입니다.
