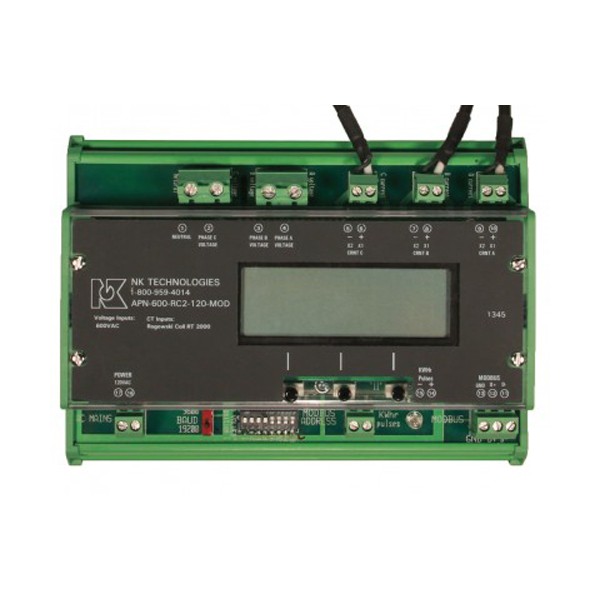

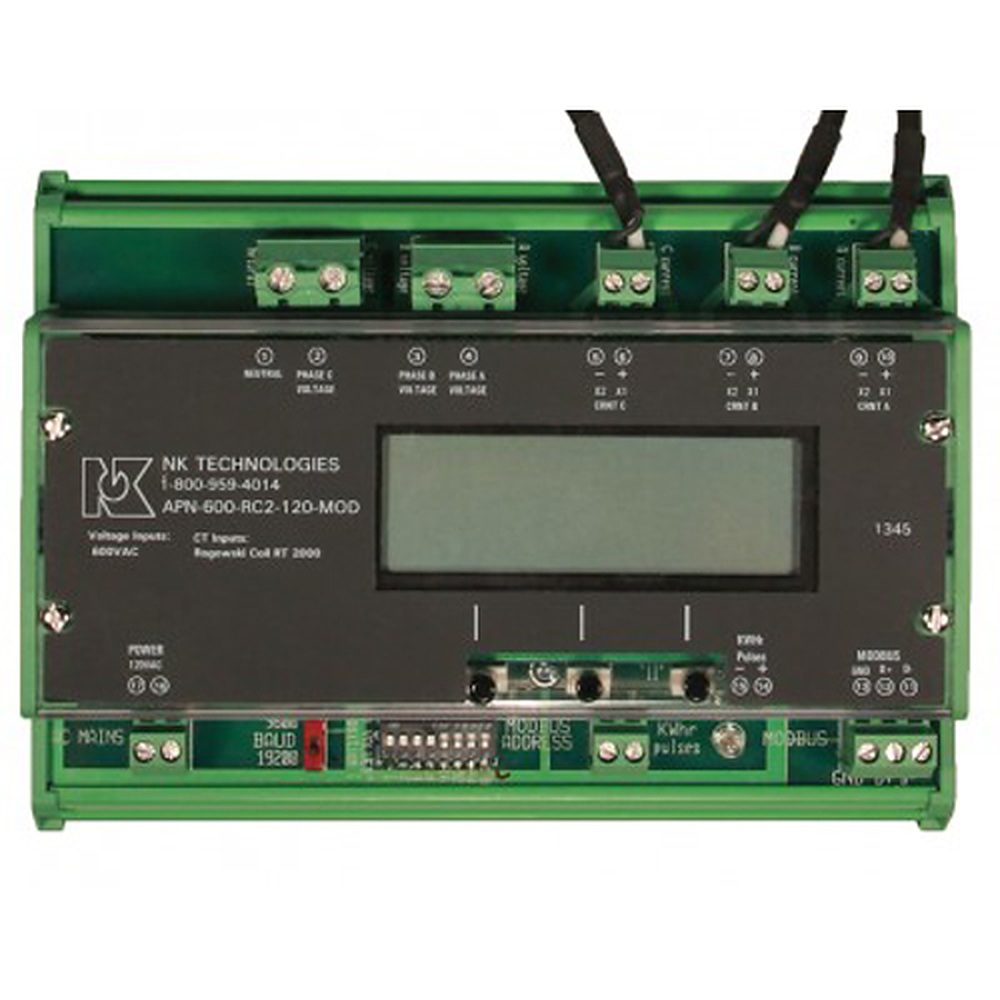

NK Technologies APN-R 로고스키 코일 전력 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies APN-R 시리즈는 전선이나 버스 어셈블리에 감아 설치하는 로고스키 유연 코일 센서(RC1 0~500 A, RC2 0~2000 A)로 전류를 측정해 3상 전력 14개 값을 Modbus RTU(RS-485)로 출력하는 전력 트랜스듀서(전력 모니터)입니다.

분리형 코일이라 통전 상태의 도체에도 배선을 끊지 않고 감을 수 있으며, 선전압은 최대 600 VAC까지 본체에 직접 연결합니다. 응답 시간은 120 ms, 정확도는 측정 범위의 10~100 % 구간에서 1 % 미만입니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 2000 A

RC2 유연 코일 측정 범위

0 ~ 500 A

RC1 유연 코일 측정 범위

14개

Modbus RTU 출력 데이터

120 ms

측정값 응답 시간

특징

감아서 설치하는
전력 모니터

핵심 특징현장에서 달라지는 점
유연 코일 센서전선에 감아서 설치하므로 도체를 풀거나 끊지 않고 측정 지점을 추가할 수 있습니다.
RC1·RC2 두 가지 범위0~500 A와 0~2000 A 중에서 부하 크기에 맞는 코일을 선택할 수 있습니다.
공장 설정 코일공장에서 본체에 맞게 설정한 코일을 사용하므로 현장 스케일 설정이 필요 없습니다.
Modbus RTU(RS-485) 14개 값한 통신선으로 상별 전류·전압·전력을 읽어 전용 로깅 소프트웨어 비용이 줄어듭니다.
kWh 펄스 접점전력량이 쌓일 때마다 접점이 열리고 닫혀 PLC 펄스 입력으로 적산합니다.
외부 전원과 상태 LED전압 강하가 잦은 곳에서도 외부 전원으로 동작하며, 통신 상태를 LED로 확인합니다.

코일 설치

유연 코일 방향과
설치 위치 계획

유연 코일은 여러 도체를 한꺼번에 감거나 버스 어셈블리에 두를 수 있어 CT 창에 들어가지 않는 굵은 도체에 적합합니다. 코일을 감는 위치와 방향은 상별로 일관되게 유지하고, 측정할 최대 전류가 500 A를 넘으면 RC2를 기준으로 선정하세요.

코일 결선과 본체 연결

코일 케이블은 본체의 해당 상 CT 입력 단자에 연결하고 전압선은 같은 상의 전압 입력에 결선합니다. 중성선은 사용하는 경우에만 연결하며, Modbus 출력은 GND, D+, D- 3선을 사용합니다.

설정·통신

Modbus 데이터와
통신 설정

A·B·C 3상의 전류(RMS), 전압(RMS), 유효 전력, 순시 역률 12개에 평균 역률과 kWh 총계를 더한 14개 값을 출력합니다. 통신 속도는 9600 또는 19200 baud이며 주소는 스위치로 지정합니다.

사용 방법

NK APN-R 유연 코일 결선과
Modbus 설정 순서

NK APN-R 시리즈는 공장에서 본체에 맞춰 설정한 RC1·RC2 유연 코일로 전류를 측정해 RS-485 Modbus RTU로 14개 값을 내보냅니다. 전용 소프트웨어는 필요 없고, 상위 장비에서 주소와 통신 속도를 맞춰 값을 읽습니다.

소프트웨어·도구하는 일
Modbus RTU(RS-485)14개 값을 읽는 통신 인터페이스
Modbus 주소 스위치같은 선로에서 장비를 구분
통신 속도 스위치9600 또는 19200 baud 선택
kWh 펄스 접점전력량이 쌓일 때마다 열리고 닫혀 PLC 펄스 입력으로 적산

처음 연결하는 순서

순서할 일
1측정할 최대 전류가 500 A 이하면 RC1(0~500 A), 2000 A 이하면 RC2(0~2000 A) 코일을 고릅니다.
2코일을 도체에 감고, 코일 케이블을 본체의 해당 상 CT 입력 단자에 연결합니다.
3전압선은 같은 상의 전압 입력에 결선하고, 중성선은 사용할 때만 연결합니다.
4Modbus 출력은 GND, D+, D- 세 단자에 연결합니다.
5주소 스위치로 주소를 정하고, 통신 속도는 9600 또는 19200 baud 중 같은 선로의 장비와 같게 맞춥니다.
6모델에 맞는 전원(24 VAC/DC, 120 VAC, 240 VAC)을 연결하고 상위 장비에서 값을 읽습니다.

코일은 공장에서 본체에 맞춰 설정되어 나오므로 코일과 본체를 짝으로 사용하세요.

사양

유연 코일 입력
전력 트랜스듀서 사양

항목사양
전류 입력유연 코일 센서 RC1 0 ~ 500 A / RC2 0 ~ 2000 A
전압 입력100 ~ 600 VAC, 본체에 직접 연결(최대 600 VAC)
출력Modbus RTU(RS-485) 14개 데이터 · kWh 펄스 접점
Modbus 통신 속도9600 또는 19200 baud 선택
데이터 항목A·B·C 상별 전류(RMS) · 전압(RMS) · 유효 전력(kW) · 순시 역률 / 평균 역률 / kWh 총계
전원24 VAC/DC (21 ~ 27 V) · 120 VAC (100 ~ 125 V) 옵션 · 240 VAC (200 ~ 250 V) 옵션
소비 전류24 VAC/DC 100 mA 미만 · 120 VAC 50 mA 미만 · 240 VAC 25 mA 미만
정확도1 % 미만 (범위의 10 ~ 100 %)
응답 시간120 ms
주파수50/60 Hz
절연4 kV 시험
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착UL94 V-0 난연 / DIN 레일 또는 패널 장착
인증UL, cUL

활용 분야

코일 방식이
맞는 현장

  • 에너지 모니터링 — 여러 도체의 전력 사용량을 한 통신선으로 수집합니다.
  • 버스 어셈블리 계측 — 버스 어셈블리에 코일을 감아 CT 설치가 어려운 구간을 측정합니다.
  • 요금 관리 — 사용량 데이터로 피크 구간을 찾아 추가 요금을 줄입니다.
  • 설비 상태 감시 — 컨베이어 막힘과 과부하, 펌프 공회전·캐비테이션, 베어링 마모를 전류 변화로 파악합니다.

선택 가이드

센서 방식별
APN 계열 모델 선택

이럴 때 (센서 조건)권장 모델선택 이유
CT 대신 유연 코일로 Modbus 값을 받을 때APN-R감는 코일이라 통전 중인 도체에도 설치할 수 있습니다.
기존 5 A 2차측 CT를 재사용할 때APNCT 입력 3000 A까지 14개 값을 출력합니다.
4~20 mA 같은 아날로그 신호가 필요할 때APT 계열전력을 아날로그 출력으로 변환합니다.
루프 전원 방식이 필요할 때APS루프 전원으로 구동하는 전력 트랜스듀서입니다.

구성·옵션

센서와 전원
구성 조합

  • 센서 — RC1(0~500 A) 또는 RC2(0~2000 A) 유연 코일 중에서 선택합니다.
  • 전압 입력 — 최대 600 VAC를 본체에 직접 연결합니다.
  • 전원 — 24 VAC/DC가 기본이고 120 VAC, 240 VAC를 옵션으로 선택합니다.
  • 출력 — Modbus RTU(RS-485)와 kWh 펄스 접점입니다.

관련 제품

APN-R과 함께 보는
전력 트랜스듀서
