NK Technologies AGLD 디지털 표시 접지 누설 계전기

견적 받기

NK Technologies 국내 정식 공급 파트너

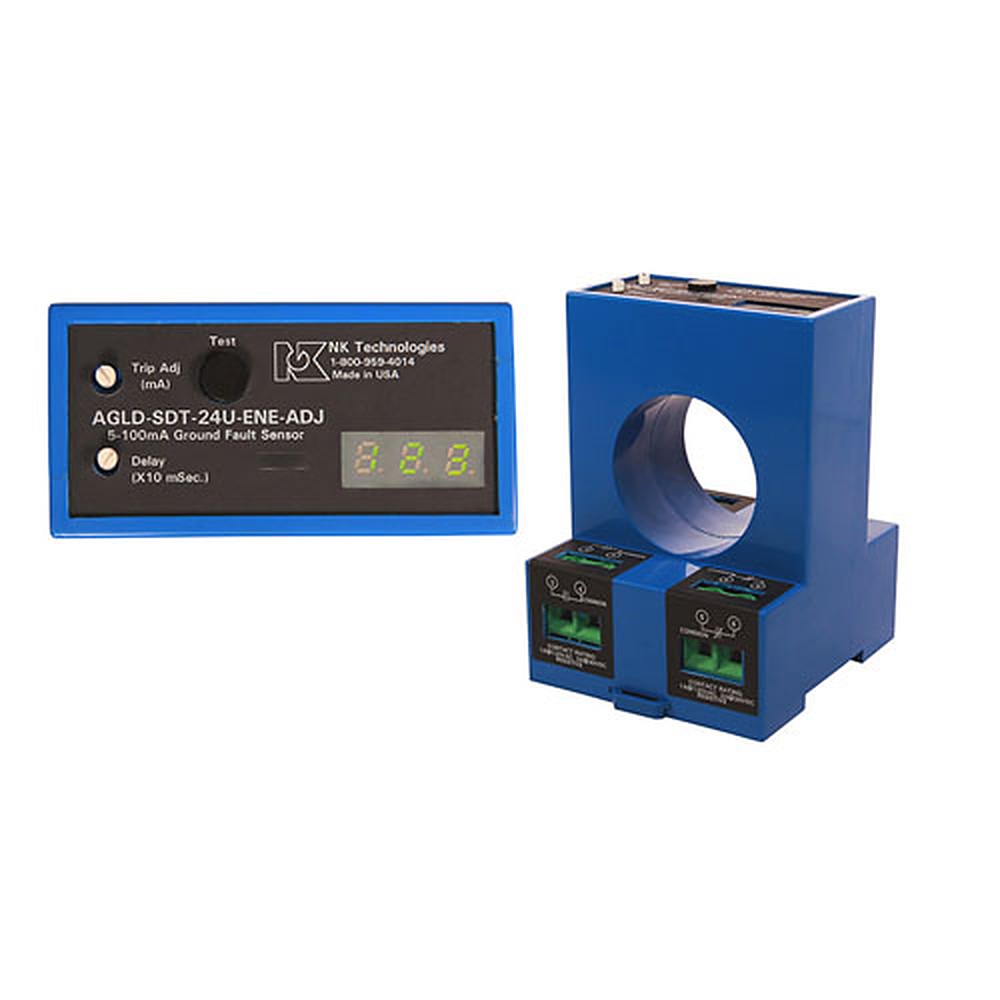

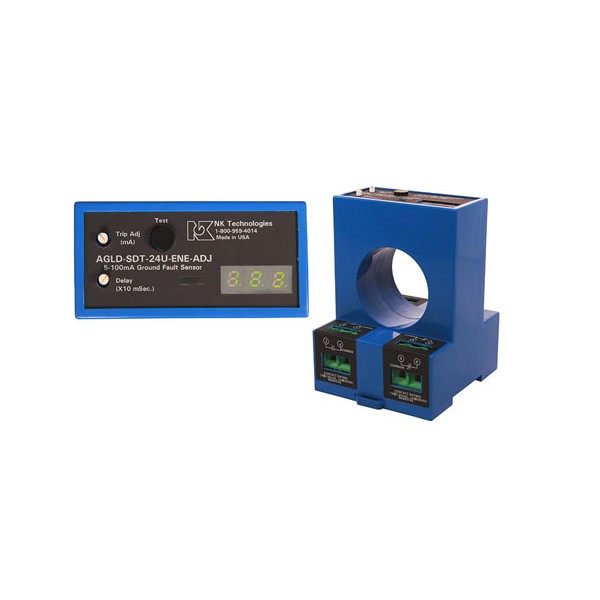

NK Technologies AGLD는 코어 지름 44.7 mm 솔리드 코어에 5–100 mA 트립 설정값을 한 바퀴 노브로 조정하고 설정된 mA 값을 LED로 표시하는 디지털 표시 접지 누설 계전기(Ground Fault Relay)입니다. 대형 기계와 펌프의 누전을 감시합니다.

노브를 돌리면 트립 설정값과 지연 값이 LED에 바로 나타나므로, 값을 확인하려고 별도 계측기를 연결하지 않아도 됩니다. 응답 속도는 120 ms, 절연 시험 전압은 5 kV로 기계 보호 회로가 요구하는 반응 속도와 입출력 분리 요건을 충족합니다. 이 계전기는 (주)테솔이 국내에 공식 공급합니다.

LED 표시

트립 설정값을 mA 단위로 표시

44.7 mm

대부하 전선을 통과시키는 코어

120 ms

계전기 접점 응답 시간

5 kV

입출력 절연 시험 전압

특징

설정값을 눈으로 보며
조정하는 계전기

핵심 특징현장에서 달라지는 점
LED 설정값 표시트립 설정값을 mA 단위로 바로 읽을 수 있어 조정 결과를 별도 계측 없이 확인합니다.
한 바퀴 노브가변저항 하나로 설정값을 맞추므로 조정 절차가 단순하고 작업자마다 설정이 달라지는 일이 줄어듭니다.
지연 조절하위 보호 장치가 먼저 동작하도록 지연을 둘 수 있어 작은 고장이 주 회로 보호까지 번지지 않습니다.
a접점과 b접점 동시 제공전자기 릴레이 출력이 상시 개방과 상시 폐쇄 접점을 모두 갖추고 있어 제어 로직에 맞는 쪽을 골라 쓸 수 있습니다.
출력 동작 선택상시 여자, 상시 소자, 래치 가운데 설비의 안전 요건에 맞는 동작을 정할 수 있습니다.
대형 LED 표시조명 조건과 관계없이 설정값과 지연 시간이 잘 읽히고, 트립 시에는 점멸해 멀리서도 상태를 알 수 있습니다.

트립 설정

노브 하나로 맞추는
설정값과 지연

AGLD1은 5–100 mA, AGLD2는 80–950 mA 범위이며, 두 모델 모두 단회전 가변저항으로 트립 값을 조정합니다. 설정값은 LED에 표시되고 노브를 돌리면 지연 값이 이어서 나타납니다. 전원이 꺼지면 표시도 꺼집니다.

지연은 상위·하위 보호 장치의 협조를 위해 사용합니다. 하위 장치가 먼저 동작해야 하는 계통에서는 AGLD의 지연을 더 길게 두어, 주 회로 전체가 불필요하게 차단되는 일을 피합니다.

단회전 노브와 LED 표시창

노브를 돌리면 트립 설정값이 LED에 즉시 나타나고 지연 값이 이어서 표시됩니다. 누설 전류가 설정값을 넘으면 표시창이 점멸하므로 제어반 앞에서 트립 상태를 바로 구분할 수 있습니다.

출력 동작

출력 동작과
전원 구성 선택

출력은 SPDT 전자기 릴레이이며 ENE(상시 여자) 페일 세이프, DEN(상시 소자) 표준 동작, LA(래치) 세 방식 중에서 고를 수 있습니다. 자동 복귀형은 단자가 6개이고, 래치형은 리셋 입력이 추가되어 8개입니다.

전원은 120 VAC(108–132 V)가 기본이며 24 VAC/DC(22–36 V) 구성도 있습니다. 소비는 4 VA 미만입니다. 제어 전원 상실 자체를 이상 상태로 다뤄야 하는 설비라면 ENE 방식으로 지정하세요.

사양

AGLD 코어 44.7 mm
LED 표시 사양

항목사양
모델 코드 구성AGLD[범위]-SDT1-[전원]-[접점 동작]-ADJ (예: AGLD1-SDT1-24U-ENE-ADJ)
최대 전선 다발(코어)직경 44.7 mm
설정값 범위AGLD1: 5–100 mA / AGLD2: 80–950 mA (단회전 가변저항, 설정값 LED 표시)
전원120 VAC(108–132 V) / 24 VAC/DC(22–36 V)
소비전력4 VA 미만
출력전자기 SPDT 릴레이, 최대 1 A @ 120 VAC · 2 A @ 30 VDC
접점 구성a접점(N.O.)과 b접점(N.C.) 동시 제공
출력 동작ENE 상시 여자 · DEN 상시 소자 · LA 래치
응답 시간120 ms
지연노브로 조절, 회전할 때 지연 값 표시
표시대형 LED, 설정값 표시 · 트립 시 점멸, 전원이 꺼지면 소등
절연 시험 전압5 kV
감시 회로 주파수50–60 Hz
설치DIN 레일 스냅 장착
케이스UL94 V-0 난연 등급
RoHS지침 2011/65/EU 적합
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

기계 보호부터
수중 펌프 감시까지

  • 대형 기계 — 기계와 작업자를 우발적 감전에서 보호하도록 접지 누설을 감시합니다.
  • 수중 펌프 — 펌프 모터로 습기가 침투할 때 늘어나는 누설 전류를 조기에 포착합니다.
  • 가열 공정 — 가열 설비의 절연 열화에 따른 누설 증가를 감시해 보호합니다.
  • 대부하 전원 — 대부하에 전원을 공급하는 굵은 전선에 코어 하나로 설치합니다.

선택 가이드

표시와 지연 유무별
AGLD 모델 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
설정값을 LED로 확인하며 조정할 때AGLD한 바퀴 노브와 LED 표시, 지연 조절을 갖춥니다.
표시 없이 공장 설정값을 사용할 때AGL같은 44.7 mm 코어이며 설정은 출고 때 또는 점퍼로 정합니다.
더 굵은 전선 다발을 감시할 때AG-LC101.6 mm 센싱 링과 30 mA~5 A 트립 범위를 갖춥니다.
DC 회로의 누설을 감시할 때DGDC 전용 접지 누설 계전기입니다.

구성·옵션

설정 범위와
전원·동작 옵션

  • 설정 범위 — AGLD1은 5–100 mA, AGLD2는 80–950 mA입니다.
  • 전원 — 120 VAC(108–132 V) 또는 24 VAC/DC 구성 중에서 주문 시 지정합니다.
  • 접점 동작 — ENE(상시 여자), DEN(상시 소자), LA(래치) 중에서 지정합니다.

관련 제품

AGLD와 함께 보는
접지 누설 계전기

  • AGLD는 한 바퀴 노브로 트립 값을 바꾸고 LED로 mA 값을 표시하며 지연 조절이 추가됩니다. AGL은 표시와 지연 없이 출고 설정값을 사용합니다.

  • 상시 여자(ENE), 상시 소자(DEN), 래치(LA) 중에서 주문할 때 지정합니다. 제어 전원 상실까지 감시하려면 ENE, 트립 상태를 유지하려면 LA를 선택하세요.

  • 노브를 돌리면 지연 값이 LED에 표시됩니다. 하위 보호 장치가 먼저 동작하도록 지연을 맞추면 주 회로가 불필요하게 차단되지 않습니다.

  • 기본 전원은 120 VAC(108–132 V)이며 24 VAC/DC 구성도 있습니다. 소비는 4 VA 미만으로 제어반 전원 용량에 부담을 주지 않습니다.
