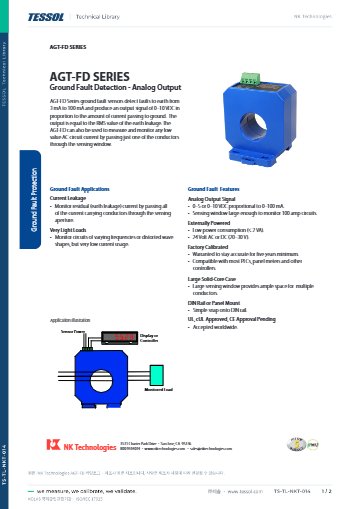

제품 자료
제품문의 구매하기

접지 누설 전류를 PLC가
전압 신호로 읽게 하는 트랜스듀서

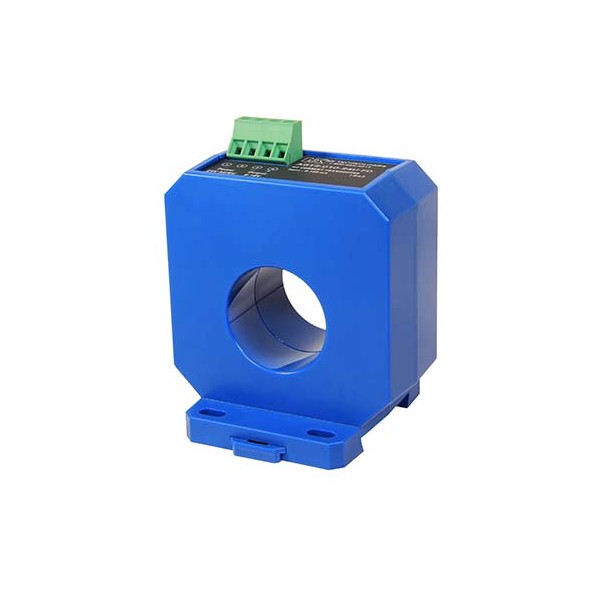

NK Technologies AGT-FD 접지 누설 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AGT-FD는 0–100 mA 접지 누설 전류에 비례하는 0–5 VDC 또는 0–10 VDC를 출력하는 솔리드 코어 접지 누설 트랜스듀서(Ground Fault Transducer)입니다. 지름 33.0 mm 감지창에 전선 다발을 통과시키면 누설을 PLC 아날로그 전압 입력으로 감시합니다.

응답 시간은 250 ms, 소비 전력은 2 VA 미만이며 공장 교정으로 5년 이상 정확도를 보증합니다. 대부분의 PLC와 패널미터, 제어기에 연결하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0–100 mA

측정하는 누설 전류 범위

0–5 · 0–10 VDC

선택하는 전압 출력 신호

250 ms

단계 변화 90 %까지의 응답

33.0 mm

전선 다발을 통과시키는 감지창

특징

전선 다발을
그대로 통과시키는 감지창

핵심 특징현장에서 달라지는 점
전선 다발 일괄 감시전류가 흐르는 모든 도체를 감지창에 통과시켜 영상 전류를 측정하므로 회로를 분리하지 않고 접지 누설만 검출합니다.
큰 감지창100 A 회로의 전선도 들어갈 만큼 감지창이 넓어 별도 변류기 없이 설치할 수 있습니다.
전압 출력 선택0–5 VDC와 0–10 VDC 가운데 입력 장치에 맞는 쪽을 주문할 때 고를 수 있습니다.
5년 이상 정확도 보증공장 교정으로 5년 이상 정확도를 보증하므로 현장 재교정 주기를 길게 잡을 수 있습니다.
여러 파형 대응주파수가 다르거나 파형이 찌그러진 회로에서도 누설을 측정합니다.
낮은 교류 전류 측정전선 한 가닥만 감지창에 넣어 작은 교류 전류를 측정하는 용도로도 쓸 수 있습니다.

출력 연결

전압 출력과
PLC 입력 맞추기

출력은 0–100 mA 누설 전류에 비례하는 0–5 VDC 또는 0–10 VDC이며 주문 코드 005와 010으로 구분됩니다. 샘플 모델 AGT2-010-24U-FD는 0–10 VDC 출력, 24 VAC/DC 전원, DIN 레일 또는 패널 장착 구성입니다. PLC 아날로그 입력의 전압 범위를 먼저 확인하고 같은 범위의 출력을 지정하세요.

전원은 20–30 V 범위의 24 VAC 또는 DC를 사용하며 소비 전력은 2 VA 미만입니다. 누설 검출 범위는 3 mA에서 100 mA입니다.

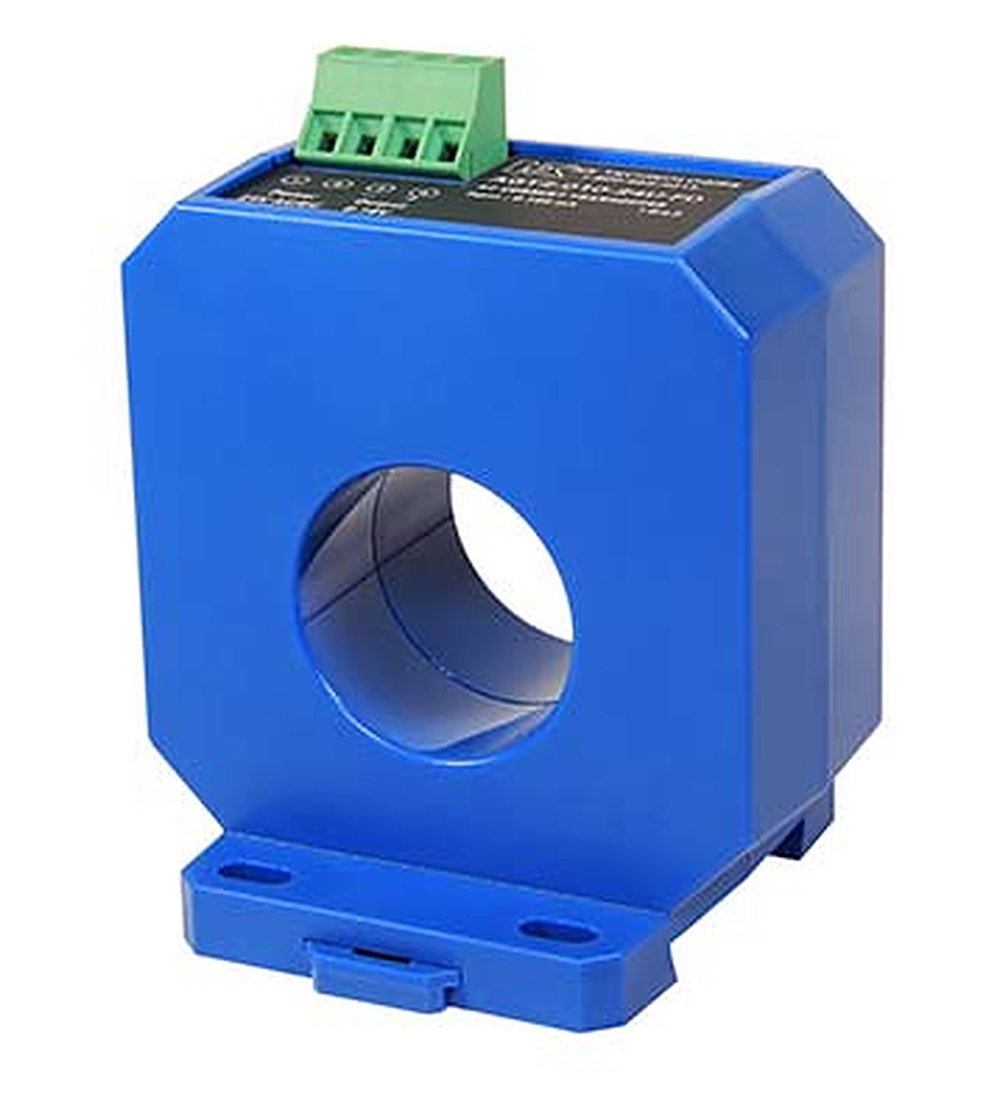

전압 출력 단자와 전원 단자

출력 전압은 누설 전류에 비례하므로 PLC 스케일링에서 0–100 mA를 0–5 V 또는 0–10 V에 대응시키면 mA 단위로 환산한 누설 값을 바로 읽을 수 있습니다.

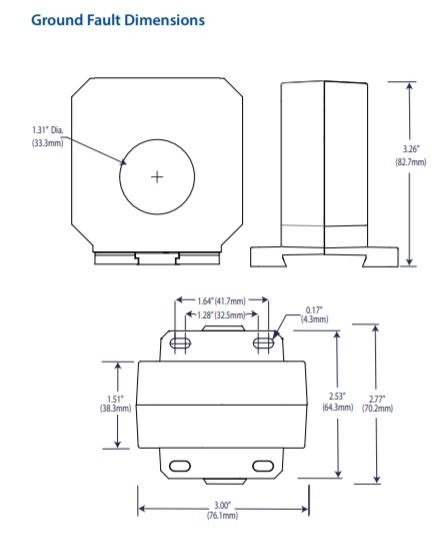

NK TECHNOLOGIES AGT-FD - 센서의 정면·측면·하단 치수도
센서의 정면·측면·하단 치수도

감지창 활용

감지창 하나로
측정 대상 넓히기

전류가 흐르는 모든 도체를 감지창에 통과시키면 돌아오는 전류와의 차이, 즉 대지로 새는 전류만 출력됩니다. 감시 회로는 최대 1500 VAC이고 측정 주파수는 50–400 Hz여서 인버터 출력처럼 주파수가 다른 회로에도 적용할 수 있습니다.

작은 교류 전류를 측정하려면 도체를 한 가닥만 감지창에 넣으면 됩니다. 이 경우 출력은 누설 전류가 아니라 해당 도체의 전류에 비례합니다.

사양

0–100 mA 입력
전압 출력 사양

항목사양
모델 코드 구성AGT2-[출력 코드]-24U-FD (출력 코드 005 = 0–5 VDC, 010 = 0–10 VDC)
최대 전선 다발(코어)직경 33.0 mm
측정 범위0–100 mA 누설 전류 (검출 3–100 mA)
감시 회로최대 1500 VAC
출력0–5 VDC 또는 0–10 VDC
전원24 VAC 또는 DC (20–30 V)
소비전력2 VA 미만
응답 시간250 ms (단계 변화의 90 %까지)
절연 시험 전압5 kV
주파수 범위50–400 Hz
정확도 보증5년 이상(공장 교정)
케이스솔리드 코어, UL94 V-0 난연 등급
설치DIN 레일 스냅 또는 패널 장착
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

누설 전류를
상시 감시하는 현장

  • 설비 접지 감시 — 누설 전류를 PLC 아날로그 입력으로 전달해 절연 이상을 추세로 감시합니다.
  • 패널 상시 표시 — 패널미터나 제어기에 전압 신호를 전달해 누설 값을 현장에서 표시합니다.
  • 낮은 교류 회로 — 전선 한 가닥을 감지창에 넣어 작은 교류 전류를 측정합니다.
  • 파형이 찌그러진 회로 — 주파수가 다른 회로와 인버터 출력의 누설을 감시합니다.

선택 가이드

출력 방식별
접지 누설 제품 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
PLC 아날로그 전압 입력으로 누설을 감시할 때AGT-FD0–5 VDC 또는 0–10 VDC 출력이며 24 VAC/DC 전원을 사용합니다.
4–20 mA 루프 입력으로 전송할 때AGT-FL루프 전원 출력이며 코어 지름은 19.1 mm입니다.
설정값 초과 시 접점이 필요할 때AGL · AGLD · AG-LC접점이 동작하는 계전기이며 코어 지름과 설정 방식에 따라 모델이 나뉩니다.

구성·옵션

출력 코드와
주문 정보

  • 출력 방식 — 0–5 VDC(005) 또는 0–10 VDC(010) 중에서 선택합니다.
  • 전원 — 24 VAC 또는 DC(20–30 V) 하나로 구동합니다.
  • 주문 시 알려 주실 정보 — 수량, 출력 방식, 납기입니다.
