접지 누설 전류를
4–20 mA로 보내는 트랜스듀서

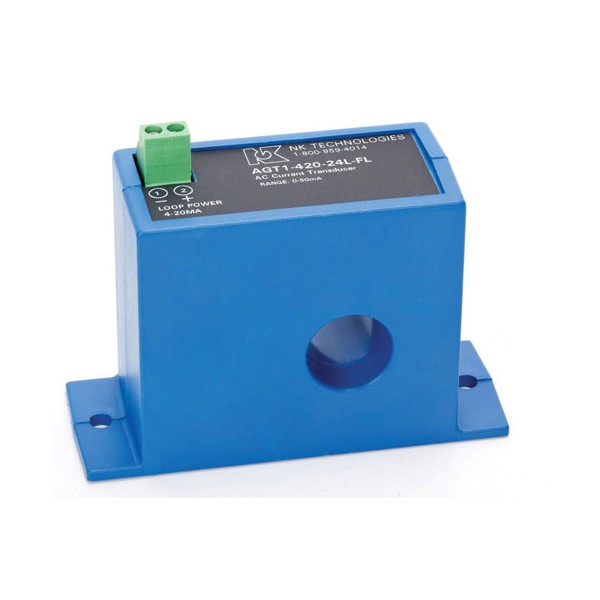

NK Technologies AGT-FL 접지 누설 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AGT-FL은 접지 누설 전류를 진실효값(True RMS)으로 측정해 4–20 mA 루프 신호로 출력하는 솔리드 코어 접지 누설 트랜스듀서(Ground Fault Transducer)로, 히터 같은 가열 부하의 누설 추세를 PLC 아날로그 입력으로 감시합니다.

입력은 0–50 mA 또는 0–100 mA 중 하나로 고정된 단일 범위여서 현장에서 범위를 잘못 고를 일이 없고, 영점·스팬 가변저항이 없어 설치 후 조정 작업도 필요 없습니다. 출력은 입력 회로와 자기적으로 분리되며, 전선을 코어에 통과시키는 방식이라 삽입 손실이 없습니다. 이 접지 누설 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

4–20 mA

진실효값 루프 전원 출력

600 ms

단계 변화 90 %까지의 응답

40–400 Hz

측정 가능한 주파수 범위

19.1 mm

전선 다발을 통과시키는 코어

특징

파형이 찌그러져도
정확한 누설 측정

핵심 특징현장에서 달라지는 점
진실효값(True RMS) 측정VFD나 SCR 출력처럼 파형이 찌그러진 회로에서도 누설 전류의 실제 크기를 반영하므로 인버터 출력단 감시의 신뢰도가 높아집니다.
4–20 mA 루프 전원 출력루프 전원으로 구동하므로 PLC 아날로그 입력에 루프 배선만 연결하면 되고 별도 전원 공급 배선이 줄어듭니다.
단일 입력 범위주문 단계에서 범위가 정해지므로 현장에서 범위를 바꾸다 생기는 설정 실수가 없습니다.
영점·스팬 조정 없음가변저항이 없어 설치 뒤 조정 작업과 점검 항목이 줄고 진동으로 설정이 틀어지지 않습니다.
자기 절연 출력출력이 입력 회로와 자기적으로 분리되어 있어 제어 계통으로 전달되는 전기적 영향을 차단합니다.
빠른 반응가열 부하의 누설 변화는 온도 측정보다 먼저 반영되므로 이상 징후를 앞서 포착합니다.

신호 연결

4–20 mA 루프와
PLC 입력 연결

AGT-FL은 12–40 V 범위의 24 VDC 루프 전원으로 구동하며 자체 소비는 2 VA 미만입니다. 출력 단자는 1번이 (–), 2번이 (+)로 극성이 정해져 있으므로 PLC 아날로그 입력의 루프 배선을 이 극성에 맞춰 결선하세요. 나사식 단자는 손가락 보호형이며 12–22 AWG 단선과 연선을 모두 수용합니다.

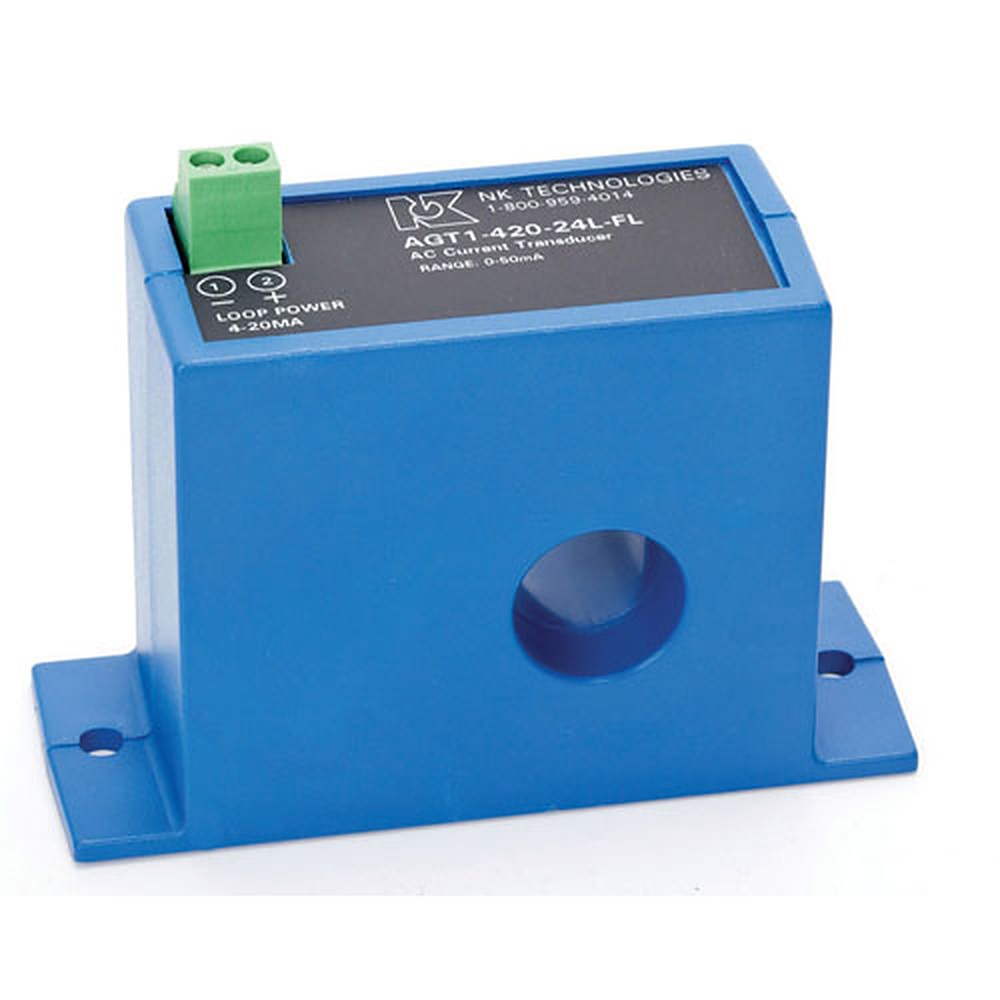

극성을 맞춰 결선하는 루프 단자

전선을 코어에 통과시키는 방식이라 부하 회로를 끊거나 션트를 넣을 필요가 없습니다. 루프 출력은 23 mA에서 제한되므로 PLC 입력이 이 값까지 받아들이는지 설계 단계에서 확인해 두면 과전류로 인한 오동작을 피할 수 있습니다.

범위 선택

입력 범위와
감시 대상 맞추기

입력 범위는 주문 코드의 첫 자리로 정해집니다. 1은 0–50 mA, 2는 0–100 mA이며 샘플 모델 AGT2-420-24L-FL은 100 mA 범위 제품입니다. 정상 누설이 작은 소형 부하는 0–50 mA 범위가 분해능 면에서 유리하고, 누설 편차가 큰 설비는 0–100 mA를 선택합니다.

컨트롤러나 데이터 로거에 연결할 때는 경보 설정점을 두 단계로 나누는 구성이 일반적입니다. 예를 들어 30 mA와 70 mA에 각각 경보를 두면 주의와 조치 단계를 구분할 수 있습니다.

사양

루프 전원 4–20 mA
출력 사양

항목사양
모델 코드 구성AGT[범위]-420-24L-FL (범위 코드 1 = 0–50 mA, 2 = 0–100 mA)
케이스솔리드 코어, 상단 단자, UL94 V-0 난연 등급
최대 전선 다발(코어)직경 19.1 mm
입력 범위0–50 mA 또는 0–100 mA 단일 범위(맞춤 범위 가능)
출력4–20 mA, 루프 전원, 진실효값(True RMS)
출력 제한23 mA
전원24 VDC 루프 전원(12–40 V)
소비전력2 VA 미만
응답 시간600 ms (단계 변화의 90 %까지)
주파수 범위40–400 Hz
절연 시험 전압5 kV
단자나사식 손가락 보호형, 12–22 AWG 단선·연선
출력 단자 극성1번 (–), 2번 (+)
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

누설 추세를
상시 감시하는 현장

  • 가열 부하 감시 — 히터 같은 가열 부하의 누설 전류 증가 추세를 4–20 mA로 기록해 절연 열화를 조기에 포착합니다.
  • 소형 부하 측정 — 용량은 작아도 정지하면 손실이 큰 부하의 누설 전류를 정확히 측정합니다.
  • 인버터 출력 회로 — VFD·SCR 출력처럼 파형이 찌그러진 회로에서 진실효값으로 누설을 측정합니다.
  • PLC 추세 관리 — 4–20 mA를 PLC 아날로그 입력으로 받아 누설 이력을 쌓고 경보 기준을 프로그램에서 조정합니다.

선택 가이드

4–20 mA 전달에 맞는
모델 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
누설 추세를 PLC에 4–20 mA로 전달할 때AGT-FL루프 전원 전류 출력으로 배선이 길어져도 신호 손실이 작습니다.
PLC 입력이 0–5 · 0–10 VDC 전압 방식일 때AGT-FD같은 계열이며 출력만 전압 신호로 바뀌고 코어 지름은 33.0 mm입니다.
설정값 초과 시 접점이 바뀌어야 할 때AGL · AGLD트랜스듀서와 달리 설정값에서 릴레이 접점이 동작하는 계전기입니다.
DC 회로의 대지 누설을 감시할 때DGDC 전용 접지 누설 계전기로 24 VDC 외부 전원을 사용합니다.

구성·옵션

범위 코드와
맞춤 범위

  • AGT1-420-24L-FL — 0–50 mA 입력, 4–20 mA 루프 출력, 24 VDC 루프 전원, 솔리드 코어 상단 단자 케이스입니다.
  • AGT2-420-24L-FL — 0–100 mA 입력으로 나머지 구성은 AGT1과 같습니다.
  • 맞춤 범위 — 표준 두 범위와 다른 입력 범위가 필요하면 제조 단계에서 별도 범위로 구성할 수 있습니다.
