인버터 출력 전류와 주파수를
함께 읽는 클램프미터

Fluke 375 FC True-RMS 교류 · 직류 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 375 FC는 교류 · 직류 600 A 집게에 5.0 ~ 500.0 Hz 주파수 측정과 VFD 저역 필터를 더한 True-RMS 클램프미터(Clamp Meter)입니다. 인버터 출력과 모터 기동 전류를 측정하고 Fluke Connect 앱에 기록해 설비 점검 이력을 남깁니다.

저역 필터가 인버터 출력의 고주파 성분을 걸러 모터에 걸리는 기본파 쪽 값을 안정되게 표시하고, 돌입 모드는 기동 순간의 전류를 100 ms 동안 포착합니다. 집게와 iFlex 모두 주파수를 측정하므로 드라이브 출력 주파수도 같은 장비로 확인할 수 있습니다. 이 클램프미터는 (주)테솔이 국내에 공식 공급합니다.

600 A

교류 · 직류 집게 측정 전류

5 ~ 500 Hz

집게와 iFlex 주파수 범위

1000 V

교류 · 직류 전압

2500 A

선택 iFlex 교류 전류

특징

인버터 점검에
맞춘 구성

핵심 특징	현장에서 달라지는 점
교류 · 직류 집게 측정	교류 회로와 직류 회로를 같은 집게로 측정하므로 계측기를 바꿔 들 필요가 없습니다.
VFD 저역 필터	인버터 출력의 고주파 성분을 걸러 주므로 흔들리던 표시값이 안정되어 판독이 쉬워집니다.
주파수 측정	전류와 함께 드라이브 출력 주파수를 확인하며, 발전기와 인버터 출력 점검에도 활용합니다.
돌입전류 기록	모터 기동 순간의 피크 전류를 100 ms 동안 포착해 기동 부하를 파악합니다.
True-RMS · Min/Max/Avg	비선형 부하의 찌그러진 파형을 실효값으로 측정하고, 최소 · 최대 · 평균으로 변동을 분석합니다.
Fluke Connect 기록	측정값을 Fluke Connect 앱으로 보내 설비별 점검 이력으로 관리합니다.

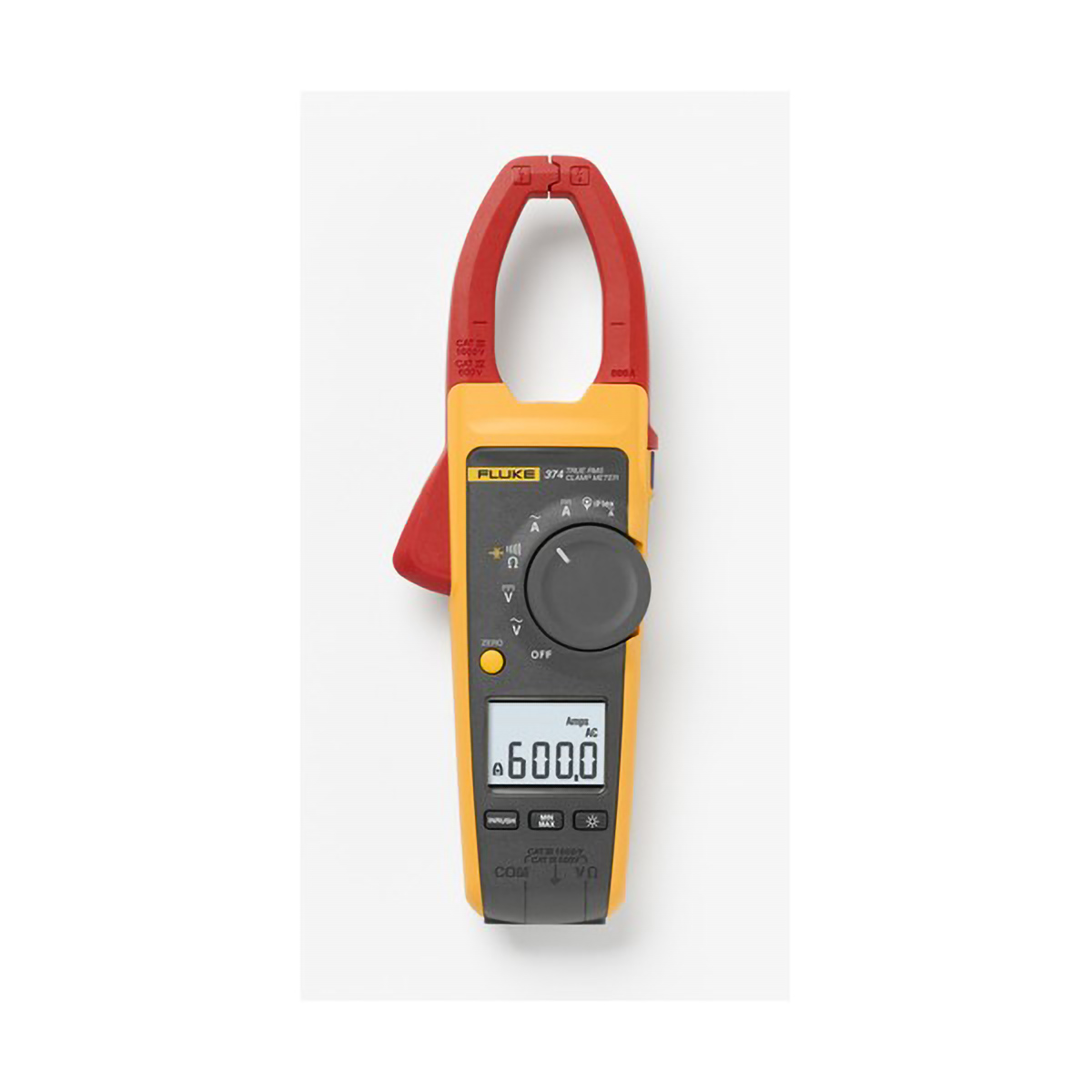

표시창과 버튼이 있는 클램프 미터 전면

드라이브 점검

VFD 출력 측정과
저역 필터

VFD 출력은 필터를 켜고 측정

인버터 출력에는 고주파 성분이 섞여 값이 흔들립니다. 저역 필터를 켜면 기본파 쪽 값이 안정되고, 모터 기동 때는 돌입 모드로 순간 피크를 포착합니다. 집게 주파수 측정 범위는 5.0 ~ 500.0 Hz입니다.

iFlex 확장

iFlex로 굵은 도체를
교류 2500 A까지

iFlex 프로브는 선택 사양이며 상자에 들어 있지 않습니다. 철심 없는 유연 코일을 굵은 케이블과 버스바에 감아 교류 2500 A까지 측정하고, 직류 전류는 집게로 600 A까지 측정합니다.

도체를 고리 가운데에 두면 오차가 가장 작고, 가운데에서 멀어질수록 추가 오차가 커집니다. 도체 굵기와 위치 오차를 함께 따져 i2500-10과 i2500-18 가운데 프로브 길이를 고르면 좁은 배전반에서도 설치가 수월합니다.

기록 관리

Fluke Connect로
점검 이력 관리

블루투스로 연결한 Fluke Connect 앱이 측정값을 받아 설비별 점검 이력을 쌓습니다. 점검 때마다 같은 설비의 값을 비교하면 인버터 출력의 변화를 일찍 알아차릴 수 있습니다.

사용 방법

Fluke 375 FC
Fluke Connect 앱 연결과 기록 순서

375 FC는 Bluetooth로 스마트폰의 Fluke Connect 앱과 연결해 측정값을 앱에 저장하고 점검 이력으로 관리합니다. 본체에는 버튼을 2초 눌러 실행하는 LOG 기능이 있습니다.

소프트웨어·도구	하는 일
Fluke Connect 앱 (iOS · Android)	측정값 수신·저장, 원격 기록과 추이 확인, 클라우드 보관
Fluke Connect 버튼 (본체)	무선 연결 켜기
LOG · Clear Memory (본체)	본체 LOG 기능 실행과 기록 지우기(375 FC·376 FC 기능)

처음 연결하는 순서

순서	할 일
1	스마트폰에 Fluke Connect 앱을 설치하고 앱을 엽니다.
2	앱을 연 상태에서 375 FC를 켜고 Fluke Connect 버튼을 누르세요. 화면에 같은 기호가 나타납니다.
3	앱이 계측기를 자동으로 추가하면 Connect와 Capture Measurements를 눌러 연결된 계측기 목록을 엽니다.
4	VFD 출력이나 돌입전류를 측정하고 앱에서 값을 저장하세요.
5	본체 버튼을 2초 동안 누르면 LOG 기능이 실행됩니다. 기록이 필요 없으면 Clear Memory로 지우세요.

Fluke Connect는 일부 국가에서 제공되지 않으므로, 구매 전에 사용하려는 스마트폰에서 앱 설치와 연결이 되는지 먼저 확인하세요.

사양

600 A 클램프미터
375 FC 상세 사양

항목	사양
교류 전류 (집게)	600.0 A · ±(2 % + 5 digits) 10–100 Hz, ±(2.5 % + 5 digits) 100–500 Hz
파고율	500 A에서 3, 600 A에서 2.5
직류 전류 (집게)	600.0 A · ±(2 % + 5 digits)
교류 · 직류 전압	1000 V · AC ±(1.5 % + 5 digits) 20–500 Hz · DC ±(1 % + 5 digits) · mV DC 500.0 mV
주파수	5.0–500.0 Hz (집게 · iFlex) · ±(0.5 % + 5 digits)
저항 · 정전용량	60 kΩ ±(1 % + 5) · 1000 µF ±(1 % + 4)
iFlex (선택)	교류 2500 A · ±(3 % + 5 digits) 5–500 Hz · 프로브 지름 7.5 mm, 케이블 1.8 m
iFlex 위치 오차	i2500-10: 최적 위치에서 12.7 mm ±0.5 %, 20.3 mm ±1.0 %, 35.6 mm ±2.0 % 추가 / i2500-18: 35.6 mm ±0.5 %, 50.8 mm ±1.0 %, 63.5 mm ±2.0 % 추가
기능	True-RMS · VFD 저역 필터 · Min/Max/Avg · 돌입전류 · Fluke Connect
집게 열림	34 mm
연속성 측정	30 Ω 이하
돌입 측정 시간	100 ms
표시부	백라이트
무선	Fluke Connect (Bluetooth)
안전 등급	IEC 61010-2-032 CAT III 1000 V / CAT IV 600 V · IP30 (비동작 시)
작동 온도	-10 ~ +50 °C
보관 온도	-40 ~ +60 °C
작동 고도	3000 m
크기 · 무게	249 × 85 × 45 mm · 395 g
배터리	AA 알카라인 2개
보증	3년

활용 분야

인버터와 모터를
점검하는 현장

인버터 · VFD 출력 — 고주파가 섞인 출력의 기본파 쪽 값을 측정합니다.
모터 기동 — 돌입 모드로 기동 순간의 피크 전류를 포착합니다.
주파수 점검 — 발전기와 인버터 출력의 주파수를 전류와 함께 측정합니다.
배전반 점검 — 회로별 교류 전류를 집게로 측정하고 기록합니다.
설비 이력 관리 — 측정값을 앱에 저장해 점검 이력으로 활용합니다.

선택 가이드

375 FC와 이웃 모델
기능별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
집게 600 A와 주파수 측정으로 충분할 때	375 FC	VFD 저역 필터와 주파수 측정을 갖춰 인버터 점검에 맞고, iFlex는 필요할 때 선택 사양으로 더할 수 있습니다.
주파수 측정 없이 기록만 필요할 때	374 FC	집게 전류 범위는 같고 주파수 측정과 VFD 저역 필터를 뺀 구성이라 일반 점검에 맞습니다.
집게 999.9 A와 iFlex 기본 포함이 필요할 때	376 FC	999.9 A 집게에 iFlex까지 상자에 들어 있어 굵은 도체도 별매품 없이 측정합니다.
표시부를 떼어 떨어진 곳에서 읽을 때	381	분리형 무선 표시부로 패널과 조작반 사이를 오가며 확인합니다.

구성·옵션

375 FC 기본 구성과
iFlex 선택 사양

기본 구성 — Fluke 375 FC 본체, TL75 테스트 리드, 휴대용 소프트 케이스, AA 알카라인 배터리 2개.
선택 사양 — iFlex 플렉시블 프로브(i2500-10, i2500-18), TPAK 자석 걸이 스트랩.
보증 — 3년.

375 FC와 함께 보는
True-RMS 클램프미터

375 FC에 iFlex가 포함됩니까?
아닙니다. 375 FC에서 iFlex는 선택 사양입니다. iFlex가 상자에 들어 있는 모델은 376 FC이며, 375 FC 집게는 600 A입니다.
375 FC 표시부를 분리해 사용할 수 있습니까?
아닙니다. 375 FC의 표시부는 분리되지 않습니다. 분리형 무선 표시부가 필요하면 381을 선택하세요.
375 FC는 374 FC보다 어떤 기능이 더 있습니까?
주파수 측정과 VFD 저역 필터가 더해집니다. 집게 전류 범위는 같습니다.
375 FC를 스마트폰과 연결할 수 있습니까?
네, Fluke Connect 앱과 블루투스로 연동되어 측정값을 앱으로 보내 기록합니다.
375 FC는 주파수를 어디까지 측정합니까?
집게와 iFlex 모두 5.0 ~ 500.0 Hz를 측정합니다.
