Fluke 902 FC HVAC 클램프 미터

MODEL: Fluke 902 FC
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

측정값을 스마트폰으로 공유하는
HVAC 클램프미터

Fluke 902 FC True-RMS HVAC 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 902 FC는 교류 600 A와 직류 200 µA, 정전용량, 접촉 온도를 측정하는 냉동공조(HVAC) 점검용 True-RMS 클램프미터입니다. 압축기 전류와 커패시터, 화염 감지봉 신호를 한 대로 점검할 수 있습니다.

압축기 전류는 집게로, 보일러 화염 감지봉의 µA 신호는 테스트 리드로 측정하므로 측정 장비를 여러 대 들고 다니지 않아도 됩니다. Fluke Connect로 측정값을 스마트폰이나 태블릿에 보내면 현장에서 동료와 함께 확인할 수 있습니다. 이 클램프미터는 (주)테솔이 국내에 공식 공급합니다.

600 A

교류 전류

200 µA

직류 · 화염 감지봉

1000 µF

정전용량 최대 범위

CAT III 600 V

안전 등급

특징

공조 점검에 맞춘
902 FC 측정 항목

핵심 특징	현장에서 달라지는 점
True-RMS	비정현파 전류도 규정 정확도 기준으로 읽습니다.
200 µA 직류	보일러 화염 감지봉의 µA 신호를 테스트 리드로 읽습니다.
60 kΩ 저항	서미스터 같은 저항 소자를 60.00 kΩ까지 읽어 센서 상태를 현장에서 확인할 수 있습니다.
정전용량	기동·운전 커패시터를 1000 µF 범위까지 확인합니다.
접촉 온도	80BK 프로브로 배관 온도를 같은 본체에서 읽으므로 온도계를 따로 챙기지 않아도 됩니다.
MIN·MAX 기록	변동하는 값을 자동으로 기록하므로 순간적으로 튀는 값도 놓치지 않습니다.
Fluke Connect	블루투스로 스마트폰에 측정값을 전송합니다.
ShareLive 영상 통화	화면과 측정값을 원격지 동료와 실시간으로 공유합니다.
작은 본체	좁은 실외기 패널 안에서도 집게가 들어갑니다.

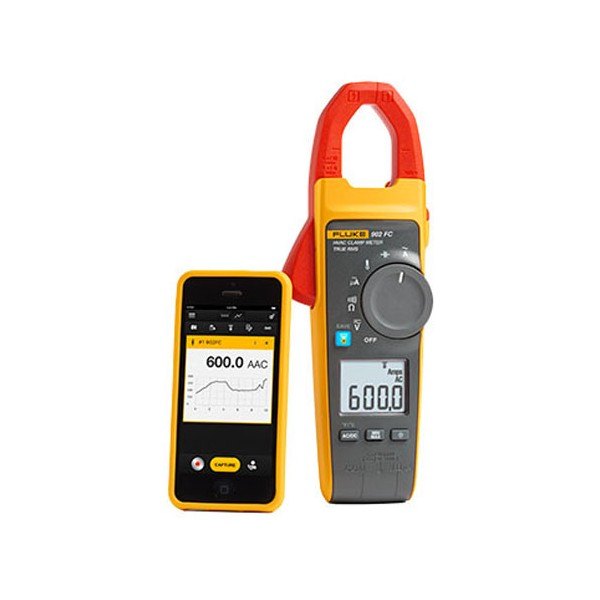

스마트폰 앱 화면과 클램프 미터를 함께 놓은 모습

점검 흐름

902 FC로 점검하는
압축기부터 화염 감지봉까지

압축기 전류는 집게로, 기동·운전 커패시터는 정전용량 모드로 확인합니다. 보일러 화염 감지봉의 µA 신호는 테스트 리드로 읽고, 80BK 프로브로 배관 온도까지 함께 확인하면 과열 원인을 좁힐 수 있습니다.

온도 정확도는 80BK 프로브 기준 ±(1 % + 8 digits)이며 상한은 400 °C입니다. 교류 전류에는 파고율 조건(220 A에서 2.5, 180 A에서 3.0)이 있으므로, 인버터 압축기처럼 파형이 일그러진 전류는 이 범위 안에 드는지 함께 확인하세요.

실외기 패널 안에서 끝내는 점검

실외기 패널을 열고 압축기 전원선에 집게를 걸어 전류를 읽은 뒤, 같은 본체로 커패시터 정전용량을 확인합니다. 측정값은 Fluke Connect로 보내 기록해 두세요.

사양

Fluke 902 FC
주요 사양

항목	사양
교류 전류 (집게)	600.0 A · ±(2.0 % + 5 digits) 45~65 Hz · ±(2.5 % + 5 digits) 65~400 Hz
파고율 (50/60 Hz)	2.5 (220 A) · 3.0 (180 A) · 1.4 초과 (600 A) · CF > 400 A이면 2 % 추가
직류 µA (테스트 리드)	200 µA · ±(1 % + 5 digits)
교류·직류 전압	600.0 V · ±(1.5 % + 5 digits)
저항	600 Ω / 6000 Ω / 60.00 kΩ · ±(1 % + 5)
통전	부저 ≤ 30 Ω
정전용량	100.0 / 1000 µF · ±(1 % + 4 digits)
접촉 온도	400 °C까지 · ±(1 % + 8 digits) · 80BK 프로브 포함
분해능	교류 0.1 A · 전압 0.1 V · µA 0.1 µA · 저항 0.1 / 1 / 10 Ω · 정전용량 0.1 / 1 µF
경고음	75 dBA 공칭 (케이스 전면 15 cm)
온도 계수	28 °C 초과·18 °C 미만에서 °C당 0.1 × 지정 정확도 추가
안전 등급	IEC 61010-2-032/-033 CAT III 600 V / CAT IV 300 V · 단자-접지 최대 600 V
보호 등급	IEC 60529 IP30 (비동작 시)
작동 온도	-10 ~ +50 °C
보관 온도	-40 ~ +60 °C
작동 습도	10 °C 미만 비응축 · 10~30 °C ≤ 90 % RH · 30~40 °C ≤ 75 % RH · 40~50 °C ≤ 45 % RH
고도	작동 3,000 m · 보관 12,000 m
전원	AA 알카라인 2개
EMC	IEC 61326-1 · CISPR 11 Group 1, Class A
크기	230 × 83.7 × 45.4 mm
무게	419 g
무선	Fluke Connect (블루투스)
보증	3년

활용 분야

902 FC가 쓰이는
공조·보일러 점검 현장

에어컨 실외기 — 압축기 전류와 기동 커패시터 상태를 확인합니다.
보일러 점검 — 화염 감지봉의 µA 신호를 테스트 리드로 읽습니다.
배관 온도 — 80BK 프로브로 배관 표면 온도를 확인합니다.
가변 주파수 드라이브 — 구동 중인 전동기의 전류를 True-RMS로 읽습니다.

선택 가이드

902 FC와 902,
무엇이 다른가

Fluke Connect 기록과 CAT IV 300 V 등급이 필요하다면 902 FC를 선택하세요. 902는 무선 연결 없이 교류 전류와 온도 점검에 집중한 모델입니다.

항목	902 FC	902
교류 전류	600.0 A	600.0 A
직류 µA	200 µA	200.0 µA
온도	400 °C까지 (80BK 프로브)	-10 ~ 400 °C (K형 열전대)
저항	60.00 kΩ까지	9999 Ω까지
안전 등급	CAT III 600 V / CAT IV 300 V	CAT III 600 V
무선	Fluke Connect	미지원

구성·옵션

902 FC 기본 구성과
별매 옵션

구분	항목	비고
구성품	902 FC 본체 · TL75 테스트 리드 1쌍 · 80BK 통합 DMM 온도 프로브 1개 · AA 알카라인 배터리 2개 · 휴대용 소프트 케이스 · 사용 설명서 · 교정 설명서	기본 구성
옵션	TPAK 자석 스트랩	별매

902 FC와 함께 보는
HVAC 클램프미터

Fluke 902 True-RMS HVAC 클램프미터
Fluke 374 FC True-RMS 교류 · 직류 클램프미터
Fluke 375 FC True-RMS 교류 · 직류 클램프미터

Fluke 902 FC는 최대 몇 V 회로까지 사용할 수 있습니까?
단자와 접지 사이 최대 600 V까지 사용할 수 있습니다. 안전 등급은 CAT III 600 V, CAT IV 300 V입니다.
902 FC 집게로 직류 전류를 측정할 수 있습니까?
아닙니다. 집게는 교류 전류용입니다. 직류는 테스트 리드를 연결해 200 µA까지 측정합니다.
902 FC를 스마트폰과 연결할 수 있습니까?
네, Fluke Connect와 연동되어 측정값을 스마트폰으로 보낼 수 있습니다.
HVAC 클램프미터의 작동·보관 온도는 어떻게 됩니까?
작동 온도는 -10 ~ +50 °C, 보관 온도는 -40 ~ +60 °C입니다.
902 FC 교정도 맡길 수 있습니까?
네, 모델과 사용 범위를 알려 주시면 상담해 드립니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.
