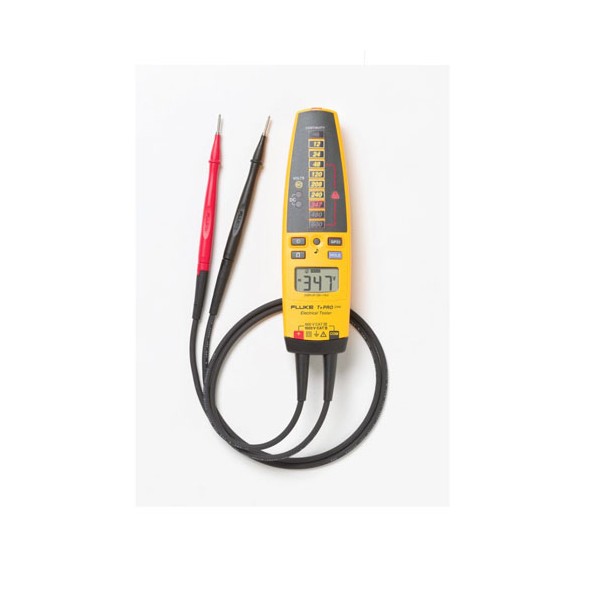

Fluke T+PRO 전기테스터

Fluke T+PRO 전기테스터

MODEL
Fluke T+PRO
브랜드
FLUKE
제품 자료
제품문의 구매하기

저전압 회로의 작은 차이를
0.1 V 단위로 읽는 테스터

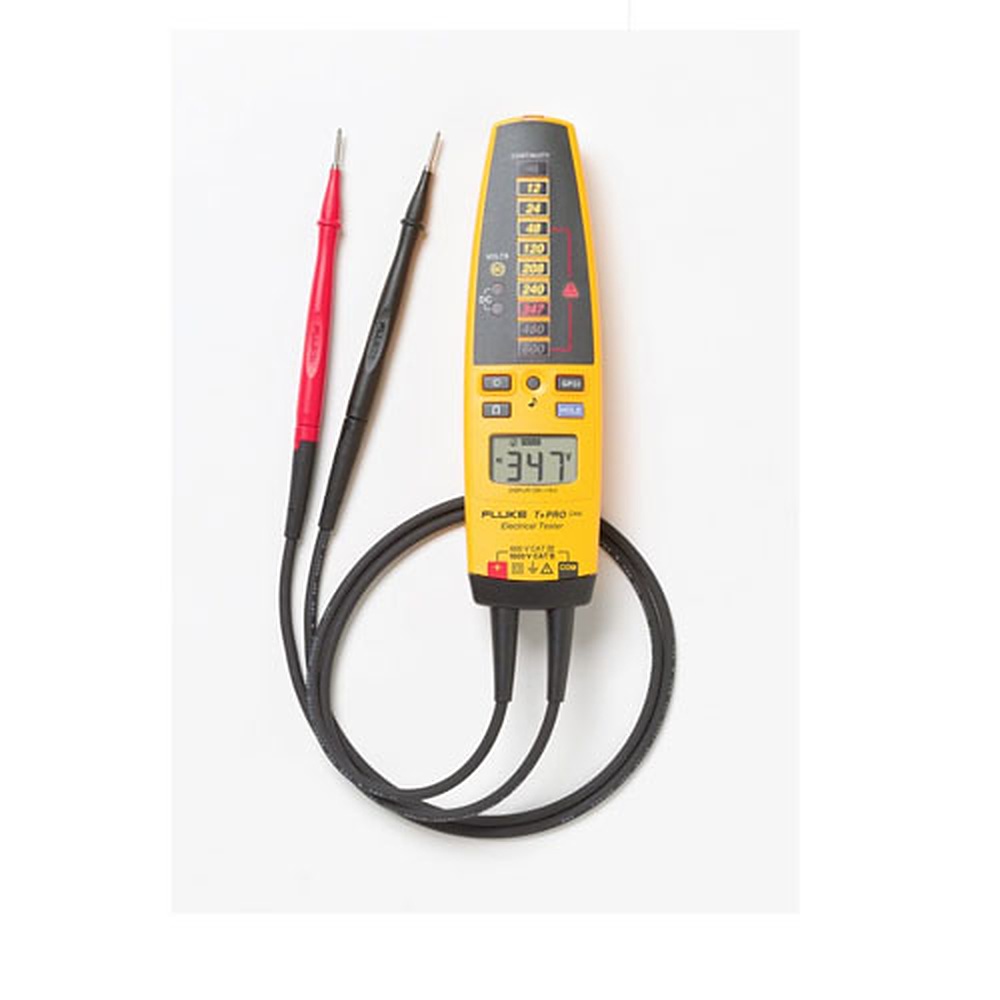

Fluke T+PRO 전기 테스터

견적 받기

Fluke 국내 공식 대리점

Fluke T+PRO는 AC/DC 600 V를 백라이트 LCD로 읽고 저항 9.99 kΩ, 통전, 회전 자기장(상회전)까지 점검하는 전기 테스터(Electrical Tester)입니다. 솔레노이드형 테스터를 대체하는 모델로, LED·소리·진동으로도 전압을 알립니다.

50 V 미만은 0.1 V 단위로 표시하므로 저전압 조명과 제어 회로의 작은 전압 차이까지 구분합니다. 배터리가 방전된 상태에서도 LED가 전압 유무를 알립니다. AAA 배터리 2개로 40시간 동작하는 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

0.1 V

50 V 미만 LCD 분해능

600 V

AC/DC 측정 상한

9.99 kΩ

저항 측정 상한

40시간

AAA 2개 연속 사용

특징

전압을 수치로 읽는
T+PRO 전기 테스터

핵심 특징현장에서 달라지는 점
0.1 V 분해능 LCD50 V 미만 전압을 소수점 한 자리까지 읽어 저전압 조명과 제어 회로의 전압 강하 원인을 좁힙니다.
AC/DC 600 V 측정교류와 직류를 한 대로 읽으므로 분전반과 제어 전원을 오가며 점검할 때 테스터를 바꾸지 않아도 됩니다.
LED·소리·진동 표시시끄럽거나 어두운 곳에서도 셋 중 하나로 전압 유무를 알아차릴 수 있고, 소리는 버튼으로 끌 수 있습니다.
9.99 kΩ 저항·통전전원을 끈 뒤 배선과 퓨즈의 도통 상태를 같은 테스터로 이어서 확인할 수 있습니다.
회전 자기장 표시3상 회로의 상 회전 방향을 확인해 모터 결선 오류를 미리 막습니다.
배터리 방전 시 LED 표시배터리가 방전되어도 LED로 전압이 있음을 알려 전압 부재를 오판할 위험을 줄입니다.

LED 단계

LED 단계보다
LCD 값을 우선하는 이유

LED 전압 단계는 12, 24, 48, 120, 208, 240, 277, 480, 600 V로, 북미 배전 전압을 기준으로 구성되어 있습니다. 국내 220 V와 380 V 회로에서는 가까운 단계의 LED가 켜집니다. 정확한 전압은 LCD 값으로 판단하고, LED는 전압 유무와 대략적인 크기를 확인하는 보조 표시로 활용하세요.

LED 단계와 LCD 값의 역할

각 LED는 지정 전압의 90–100 %에서 켜지며, 12 V LED만 50–100 %에서 켜집니다. 30 V를 넘으면 위험 LED가 따로 켜집니다. 이 기준에는 ±35 %의 오차가 있으므로 안전 판단에는 LCD 수치를 우선하세요.

사용 시간

240 V 초과 구간의
사용 시간 제한

AC 대역은 45–66 Hz입니다. 240 V까지는 연속으로 사용할 수 있지만, 240–600 V 구간에서는 30초 접속한 뒤 300초 이상 쉬어야 합니다. 최대 사용 전압은 AC/DC 1000 V이며, 600 V를 넘는 전압은 측정 대상이 아닙니다.

  • GFCI 시험 — 100–150 V에서 6–9 mA AC, 150–240 V에서 12 mA 미만의 시험 전류로 북미형 누전 차단기의 동작을 확인합니다.
  • 표준 입력 시험 전류 — 5 mA 미만입니다.
  • 동작 환경 — -10 ~ 55 °C, 고도 2000 m에서 사용하며 MIL-PRF-28800F Class 2 진동 기준을 따릅니다.

사양

T+PRO 600 V 측정과
CAT IV 상세 사양

항목사양
부품 번호2548117
측정 전압AC/DC 600 V
최대 사용 전압AC/DC 1000 V
LCD 정확도AC V ±(3 % + 2 dgt) / DC V ±(2 % + 2 dgt) / 저항 ±(5 % + 3 dgt)
LCD 분해능50 V 미만 0.1 V / 50 V 이상 1 V / 저항 0.01 kΩ
저항 측정최대 9.99 kΩ
LED 전압 단계12 · 24 · 48 · 120 · 208 · 240 · 277 · 480 · 600 V
LED 점등 조건지정 전압의 90 ~ 100 % (12 V LED는 50 ~ 100 %)
위험 전압 LED30 V 초과 ±35 %
AC 대역45 ~ 66 Hz
사용 시간240 V까지 연속 / 240 ~ 600 V는 30초 사용 후 300초 휴지
GFCI 시험 전류100 ~ 150 V에서 6 ~ 9 mA AC / 150 ~ 240 V에서 12 mA 미만
표준 입력 시험 전류5 mA 미만
표시백라이트 LCD(표시 유지), LED, 소리(끄기 가능), 진동
부가 기능회전 자기장 표시, 내장 손전등, 후면 프로브 보관부
안전 등급CAT III 1000 V / CAT IV 600 V
안전 규격ISA-82.02.01(IEC 61010-1 Mod) 2판, IEC 61010-1
전원AAA 2개, 40시간
크기 (L × W × H)19.3 × 5.46 × 3.3 cm
무게0.28 kg
동작 온도-10 ~ 55 °C
보관 온도-30 ~ 60 °C
동작 습도90 % (0 ~ 30 °C) / 75 % (30 ~ 40 °C) / 45 % (40 ~ 50 °C)
동작 고도2000 m
보관 고도10,000 m
충격·진동MIL-PRF-28800F Class 2 기기 기준
구성사용 설명서, 테스트 리드 랩, TP2 테스트 프로브
보증2년

활용 분야

전압 값을 정확히
읽어야 하는 현장

  • 저전압 조명 회로 — 50 V 미만 구간을 0.1 V 단위로 읽어 전압 강하 지점을 찾습니다.
  • 3상 모터 결선 — 회전 자기장 표시로 상 회전 방향을 결선 전에 확인합니다.
  • 제어 회로 점검 — 제어 배선의 저전압과 저항, 통전을 한 대로 점검합니다.
  • 현장 순찰 — 후면 보관부에 프로브를 넣어 두고 여러 지점을 빠르게 옮겨 다니며 확인합니다.

선택 가이드

점검 목적에 맞는
Fluke 전압 테스터 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
저전압 회로를 수치로 읽을 때Fluke T+PROLCD 분해능 0.1 V와 저항 9.99 kΩ 측정을 갖춰 저전압 회로의 작은 차이도 수치로 읽습니다.
IEC 기준으로 전압 부재를 확인할 때Fluke T150IEC EN 61243-3 기준으로 설계되었고 6–690 V 범위와 IP64를 갖춰 전압 부재 확인에 적합합니다.
피복 위에서 전압 후보를 먼저 가릴 때Fluke 1LAC II A비접촉으로 AC 20–90 V 제어 회로를 감지합니다.
테스터 동작을 작업 전후에 검증할 때Fluke PRV240240 V AC/DC 기준 전압을 출력합니다.

구성·옵션

T+PRO 본체 구성과
키트 옵션

구분내용
본체T+PRO 전기 테스터(부품 번호 2548117)
구성품사용 설명서, 테스트 리드 랩, TP2 테스트 프로브
전원AAA 2개, 약 40시간
키트T+PRO/1AC 키트(1AC II 검전기 포함), 62 MAX+/T+PRO/1AC 키트
