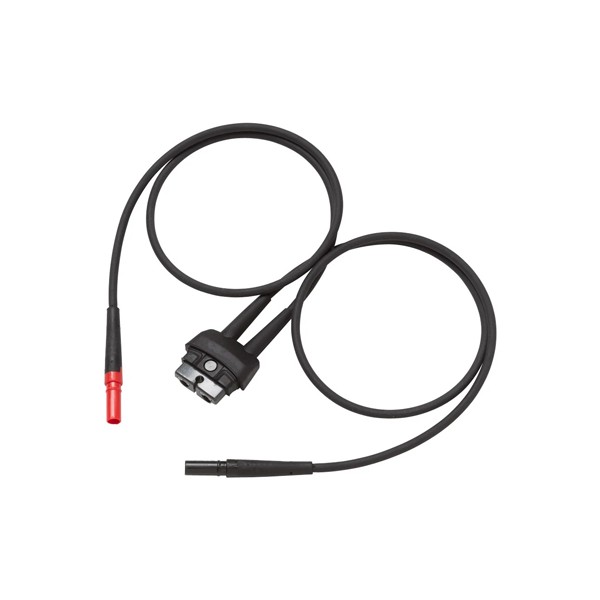

Fluke T5-RLS REPLACEMENT TEST LEAD SET FOR T5

MODEL: T5-RLS
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

분석기·테스터용 교체 리드와
5-way·자동차용 특수 리드

Fluke 교체 · 특수 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TLS430·T5-RLS·TL26A·TL28A는 430 시리즈 전력 품질 분석기용과 T5-600·T5-1000용 교체 테스트 리드 세트(Replacement Test Lead Set), 5-way 리드, 자동차용 리드로 이루어진 특수 용도 리드 4종입니다.

TLS430은 CAT III 1000 V·CAT IV 600 V 정격에 리드 5개와 악어 클립 5개로 구성됩니다. 반면 TL26A·TL28A는 30 V 안팎의 저전압 정격이므로 측정할 회로에 맞춰 구분해 선택하세요. 이 리드 세트는 (주)테솔이 국내에 공식 공급합니다.

5가지 접속

TL26A 5-way 팁 구성

1.5 m

TL26A · TL28A 리드 길이

12.7 mm

TL28A 조 열림

-80 ~ +70 °C

TL28A 사용 온도

특징

Fluke 특수 용도 리드의
팁 형태별 특징

핵심 특징	현장에서 달라지는 점
U자형 노즈	칼날 형태의 단자를 물어 측정하므로 얇은 단자에서도 접촉이 안정적입니다.
V자형 조	나사 머리나 피복이 벗겨진 단자를 물어 고정한 채 측정할 수 있습니다.
톱니 조	나사산이나 와이어로 둘러싸인 단자를 안정적으로 물어 미끄러짐을 줄입니다.
날카로운 바늘과 큰 관통 바늘	작은 게이지와 큰 게이지 와이어를 피복 위에서 찔러 측정할 수 있습니다.
자동차용 조	TL28A는 넓게 벌어지는 조로 자동차 커넥터 핀을 물어 측정할 수 있습니다.

대상 장비

교체 리드와
적용 장비 확인

TLS430은 Fluke 430 시리즈 전력 품질 분석기의 교체용으로 리드 5개와 악어 클립 5개(검정 4개, 초록 1개)로 구성됩니다. T5-RLS는 T5-600과 T5-1000 테스터의 교체 리드입니다. 본체 모델이 다르면 단자 형상이 맞지 않을 수 있으므로 교체 전에 사용 중인 장비 모델을 확인하세요.

TL26A의 5-way 팁 구성

TL26A는 U 노즈, 홈 조, 톱니 조, 바늘 다발, 큰 관통 바늘의 다섯 가지 접속 방식을 한 세트로 갖춥니다. 단자 형상이 현장마다 달라 팁을 바꿔 가며 측정하는 작업에 적합합니다.

정격 확인

저전압 정격 모델의
사용 한계

TL26A는 30 V AC·60 V DC, 8 A이고 TL28A는 Cat I 30 V, 10 A입니다. 두 모델 모두 상용 전원 계통 측정용이 아니며, 정격 범위 안의 저전압 회로에만 사용합니다. TL28A를 차량 배터리에 사용할 때도 30 V 이하의 회로인지 먼저 확인하세요.

사양

특수 리드 4개 모델의
구성과 정격

모델	구성	정격	비고
TLS430	430 시리즈 PQ 분석기용 교체 리드 세트, 리드 5개 + 악어 클립 5개(검정 4, 초록 1)	CAT III 1000 V · CAT IV 600 V	품번 2157713
T5-RLS	T5-600 · T5-1000용 교체 테스트 리드 세트	해당 없음	품번 4089137
TL26A	60 in 5-way 리드 세트: U 노즈, 홈 조, 톱니 조, 바늘 다발, 큰 관통 바늘	30 V AC · 60 V DC · 8 A	1.5 m 실리콘, -20 ~ +55 °C, 품번 1273172
TL28A	자동차용 리드 세트, 조 열림 12.7 mm	Cat I 30 V · 10 A	1.5 m 실리콘, -80 ~ +70 °C, 품번 1273185

TL26A · TL28A 사양

항목	TL26A	TL28A
길이	1.5 m (60 in)	1.5 m
사용 온도	-20 ~ +55 °C	-80 ~ +70 °C
최대 전압	30 V AC · 60 V DC	Cat I 30 V
최대 전류	8 A	10 A
조 열림	해당 없음	12.7 mm
선재	실리콘	실리콘

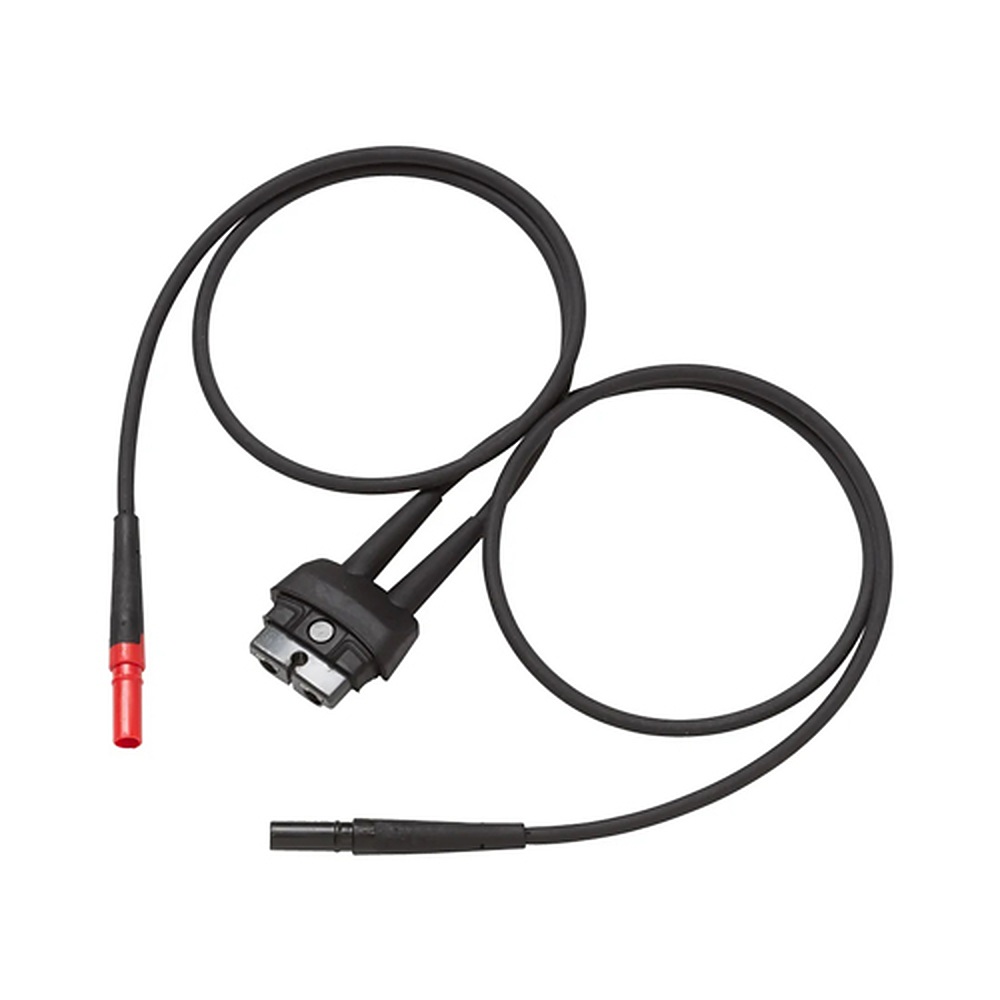

검정 케이블과 바나나 커넥터의 교체 테스트 리드

활용 분야

리드 교체와
특수 측정 현장

430 시리즈 분석기 리드 교체 — 전력 품질 분석기의 마모된 리드와 클립을 교체합니다.
T5 테스터 리드 교체 — T5-600과 T5-1000에 맞는 교체 리드로 바꿉니다.
나사 단자·배선 끝 전압 측정 — 5-way 팁으로 여러 단자 형상에 접속합니다.
자동차 커넥터 측정 — 커넥터 핀에 조를 물려 전압을 측정합니다.

선택 가이드

보유 장비와 용도에 맞는
Fluke 리드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
430 시리즈 분석기 리드를 바꿀 때	TLS430	430 시리즈 전용 교체 세트로, 리드 5개와 악어 클립 5개를 한 번에 바꿀 수 있습니다.
T5-600 · T5-1000 리드를 바꿀 때	T5-RLS	T5-600과 T5-1000 두 테스터에 맞춘 교체 테스트 리드입니다.
여러 단자 형상을 한 세트로 측정할 때	TL26A	다섯 가지 접속 팁을 갖춘 5-way 세트라 단자 형상이 바뀌어도 팁만 바꿔 측정할 수 있습니다.
자동차 커넥터 핀을 물어 측정할 때	TL28A	자동차용 조 구조라 커넥터 핀을 물어 측정하기에 맞습니다.

구성·옵션

리드 세트별
품번과 구성

모델	품번
TLS430	2157713
T5-RLS	4089137
TL26A	1273172
TL28A	1273185

교체 리드와 함께 보는
Fluke 테스트 리드

Fluke TL 시리즈 테스트 리드 세트 (TL221 · TL222 · TL224 · TL27 · TL175 · TL71 · TL75 · TL76 · TL40)
DENT ELITEpro 2 m 전압 리드 교체 세트 (EXC-US-2M-LEAD-SET · EXC-INT-2M-LEAD-SET)
Fluke 2×4선 옴 테스트 리드 (TL2X4W-PT II · TL2X4W-TWZ)

TLS430은 어느 장비에 사용합니까?
Fluke 430 시리즈 전력 품질 분석기의 교체 리드 세트입니다. 리드 5개와 악어 클립 5개(검정 4개, 초록 1개)로 구성됩니다.
TL28A로 차량 배터리를 측정할 수 있습니까?
네, 정격 범위 안의 회로라면 사용할 수 있습니다. 자동차용 리드 세트인 TL28A의 정격은 Cat I 30 V, 10 A이므로 이 범위를 넘는 회로에는 사용하지 마세요.
TL26A의 5-way에는 어떤 구성이 있습니까?
U 노즈, 홈 조, 톱니 조, 바늘 다발, 큰 관통 바늘의 다섯 가지 접속 방식입니다. 단자 형상에 맞춰 바꿔 가며 사용하세요.
TL26A의 사용 온도는 어떻게 됩니까?
-20~+55 °C입니다. 최대 전압은 30 V AC·60 V DC이므로 이 범위를 벗어나는 환경에서는 사용하지 마세요.
T5-RLS는 어떤 테스터에 맞는 리드입니까?
T5-600과 T5-1000 테스터의 교체 테스트 리드 세트입니다.
