허전압에 속지 않고
실제 전압을 읽게 하는 어댑터

Fluke SV225 허전압 어댑터

견적 받기

Fluke 국내 공식 대리점

Fluke SV225는 멀티미터에 연결해, 전선 사이 정전용량 때문에 생기는 허전압(Stray Voltage, 고스트 전압)을 걸러 내는 허전압 어댑터입니다. 전압이 걸린 전선에서는 실제 전압을, 무전압 회로에서는 0에 가까운 값을 표시합니다. 정격은 CAT III 1000 V, CAT IV 600 V입니다.

입력 임피던스가 높은 멀티미터는 허전압을 실제 전압처럼 표시해 활선 여부를 잘못 판단하게 만듭니다. 어댑터를 연결하면 이 값이 걸러져 판독 오류가 줄어듭니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT III 정격 전압

600 V

CAT IV 정격 전압

1000 V

커패시터 잔류 전압 방전 한도

0 V 근처

무전압 회로 판독값

특징

SV225가 허전압
오판독을 줄이는 구조

핵심 특징현장에서 달라지는 점
활선 실제 전압 표시전압이 걸린 전선에서는 실제 값을 표시하므로 활선인지 정확히 알 수 있습니다.
허전압 제거무전압 회로에서 허전압이 있어도 0에 가깝게 표시해 정전 확인 오판을 줄입니다.
안전 유지안전을 해치지 않는 방식으로 허전압을 걸러 내므로 작업 전 확인 절차에 그대로 넣을 수 있습니다.
최신 멀티미터 호환표준 입력 간격의 최신 멀티미터에 연결해 사용할 수 있습니다.
커패시터 잔류 전압 방전커패시터의 잔류 전압을 최대 1000 V까지 방전해 작업 전 안전을 확보합니다.

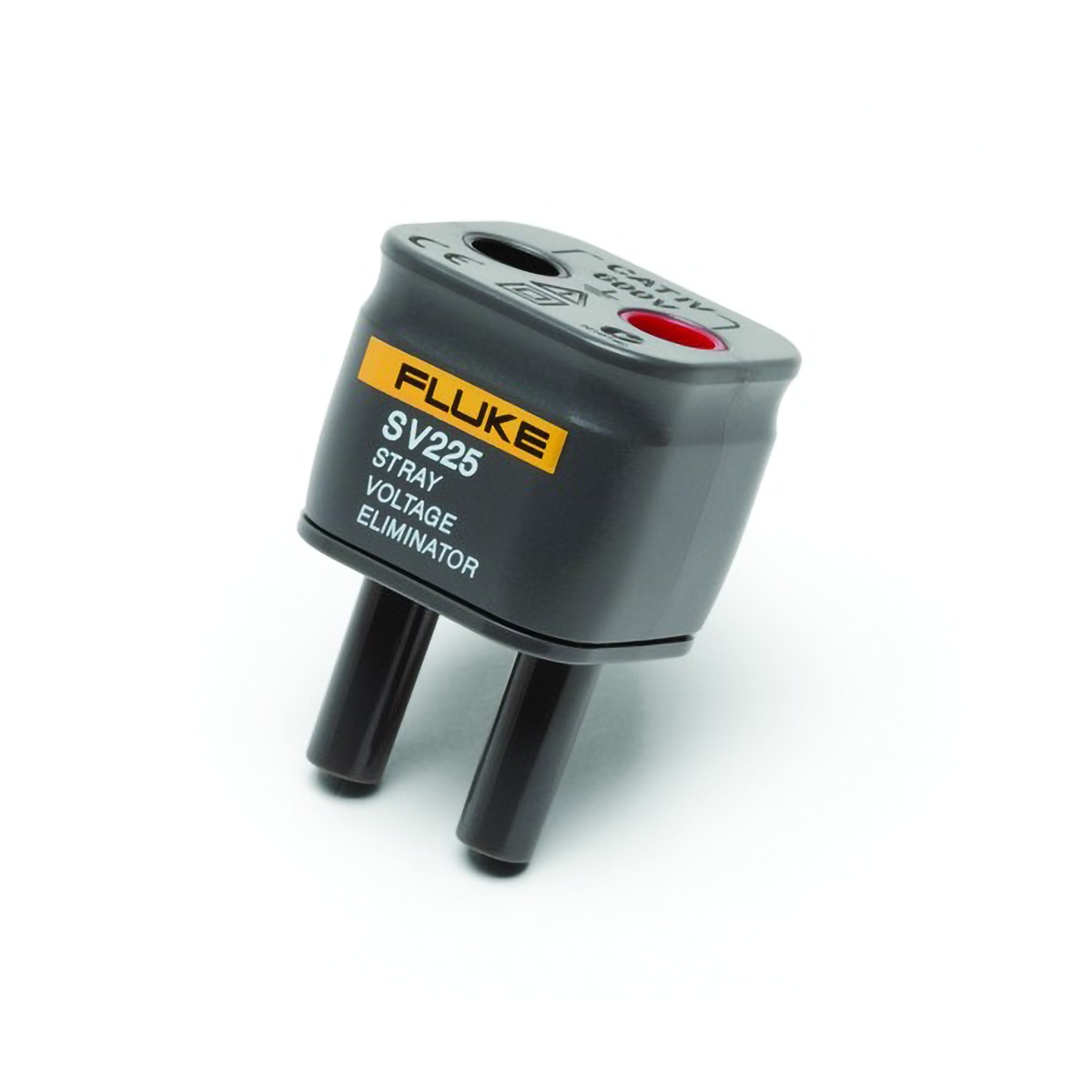

FLUKE SV225 - 두 개의 핀이 있는 허전압 제거 어댑터 외형
두 개의 핀이 있는 허전압 제거 어댑터 외형

판독 원리

허전압이 생기는 이유와
판독 차이

나란히 배선된 전선 사이에는 정전용량이 있어, 한쪽이 활선이면 정전된 선에도 유도 전압이 나타납니다. 입력 임피던스가 높은 멀티미터는 이 값을 그대로 표시합니다. 정전을 확인할 때 어댑터를 연결하면 허전압이 있는 무전압 회로도 0에 가깝게 읽힙니다.

정전 확인 절차에 넣는 어댑터

작업 전 차단을 확인할 때는 멀티미터에 어댑터를 연결해 측정하세요. 활선이면 실제 전압이, 정전된 회로면 0에 가까운 값이 표시되므로 허전압 때문에 정전 여부를 잘못 판단하는 일이 줄어듭니다.

사양

SV225 정격과
잔류 전압 방전 사양

항목사양
구분허전압 어댑터
정격CAT III 1000 V / CAT IV 600 V
입력 간격표준 입력 간격의 최신 멀티미터에 사용
잔류 전압 방전커패시터의 잔류 전압을 최대 1000 V까지 방전
판독 동작활선은 실제 전압 표시, 무전압 회로는 0에 가깝게 표시

활용 분야

허전압 어댑터가
필요한 정전 확인 현장

  • 정전용량성 허전압 설비 — 전선 사이 정전용량 때문에 허전압이 생기는 설비를 점검합니다.
  • 고입력 임피던스 멀티미터 사용 — 허전압에 속지 않고 실제 전압을 읽습니다.
  • 커패시터 방전 — 작업 전 커패시터의 잔류 전압을 방전합니다.

선택 가이드

SV225가 맞는
사용 조건

이럴 때 (조건)권장 제품선택 이유
활선 전압을 정확히 읽으려 할 때SV225허전압을 걸러 내고 실제 전압만 표시하므로 활선 판단이 정확해집니다.
표준 입력 간격의 최신 멀티미터를 사용할 때SV225표준 입력 간격에 맞춰 연결하므로 사용 중인 최신 멀티미터에 그대로 꽂을 수 있습니다.

구성·옵션

SV225 구성과
품번

구성품내용
허전압 어댑터품번 SV225
