Fluke TL225 SureGrip™ 허전압 어댑터 테스트 리드 키트

MODEL: TL225
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

끊긴 선의 허전압을 걸러
실제 전압을 읽는 리드 키트

Fluke TL225 SureGrip 허전압 어댑터 테스트 리드 키트

견적 받기

Fluke 국내 공식 대리점

Fluke TL225는 SV225 허전압 어댑터로 미터의 입력 임피던스를 낮춰, 끊긴 선에 유도된 허전압과 실제 전압을 구분하는 SureGrip 허전압 어댑터 테스트 리드 키트입니다. 키트에는 SV225와 함께 TL224 실리콘 리드, TP220 프로브, C75 케이스가 들어 있습니다.

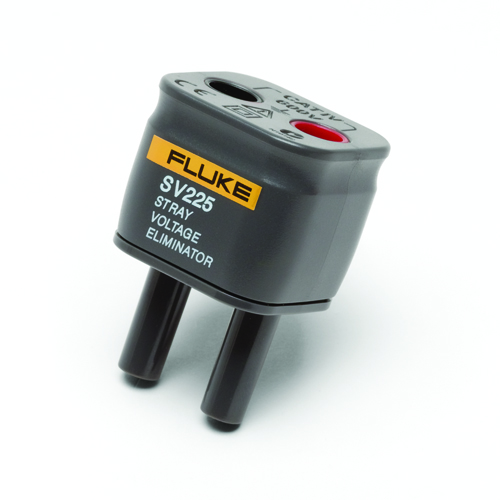

SV225는 입력에 공칭 저항을 더해 유도 전압을 없애므로, 살아 있는 선은 실제 전압을, 끊긴 회로는 0에 가까운 값을 표시합니다. 헷갈리는 측정값 때문에 정전 확인을 되풀이하는 일이 줄어듭니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

3,000 Ω

SV225 공칭 저항(25 °C)

1년

세트 보증 기간

2,000 m

동작 고도

-20–55 °C

동작 온도 범위

특징

SV225로 입력 임피던스를
낮추는 허전압 키트

핵심 특징	현장에서 달라지는 점
허전압 제거	SV225가 입력 임피던스를 낮춰 유도 전압을 제거하므로 허전압 때문에 헷갈리는 판독이 줄어듭니다.
실제 전압 표시	어댑터를 연결해도 살아 있는 선은 실제 전압이 그대로 표시됩니다.
0에 가까운 값	끊긴 회로는 허전압과 관계없이 0에 가까운 값이 표시됩니다.
표준 입력 간격	표준 입력 간격을 사용하는 미터라면 그대로 끼워 사용할 수 있습니다.
SureGrip 리드	TL224 실리콘 리드와 TP220 프로브가 키트에 함께 들어 있습니다.

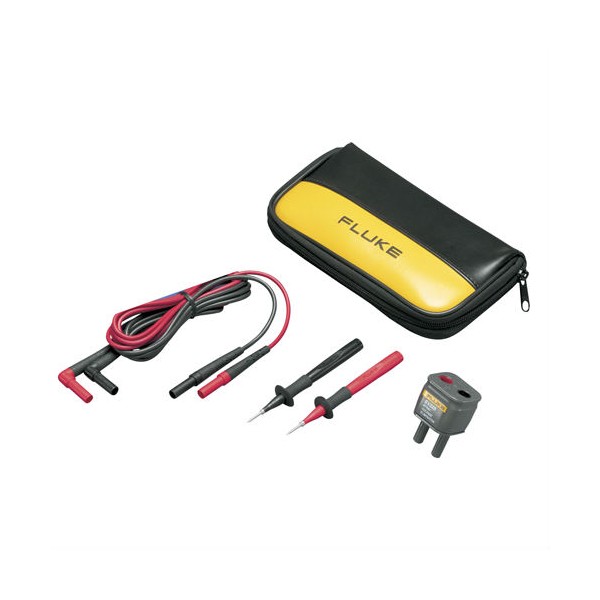

테스트 리드와 프로브, 어댑터, 휴대용 파우치 구성

허전압 구분

유도 전압이
측정값을 흔드는 이유

끊긴 선이 살아 있는 선과 나란히 지나가면 정전 결합으로 전압이 유도됩니다. 입력 임피던스가 높은 미터는 이 전압까지 그대로 읽기 때문에, 정전된 선도 전압이 있는 것처럼 보입니다. SV225로 임피던스를 낮추면 유도 전압이 사라져 실제로 살아 있는 선과 구분할 수 있습니다.

SV225를 끼운 측정

미터와 리드 사이에 SV225를 끼우고 선에 프로브를 대세요. 끊긴 선은 0에 가깝게, 살아 있는 선은 실제 값으로 표시됩니다.

구성품 등급

TL224·TP220 구성품별
측정 범주

이 키트는 구성품마다 등급이 다르므로 키트 전체를 하나의 등급으로 보지 않습니다. TL224 리드는 CAT IV 600 V이고, TP220 프로브는 캡 없이 사용하면 CAT II 1000 V, 10 A입니다. 측정 범주는 사용하는 조합에서 가장 낮은 등급을 기준으로 판단하세요.

조합 등급 확인

측정할 회로의 범주를 먼저 정하고, 리드와 프로브 가운데 낮은 쪽 등급 안에서 키트를 연결하세요.

사양

TL225 구성품과
동작 조건

항목	사양
SV225 공칭 저항	3,000 Ω (25 °C)
동작 환경	-20–55 °C · 2,000 m · 90 % RH (0–35 °C), 70 % RH (35–55 °C)
구성	SV225 허전압 어댑터 · TL224 실리콘 리드 · TP220 프로브 · C75 케이스
구성품 등급	TL224 CAT IV 600 V · TP220 CAT II 1000 V · 10 A (캡 없이 CAT II 1000 V)
보증	1년
품번	Fluke TL225, Part# 2429268

활용 분야

허전압 판독이
헷갈리는 현장

전기 설비 점검 — 끊긴 선 주변에 허전압이 생길 수 있는 설비에서 사용합니다.
배선 점검 — 살아 있는 선과 끊긴 선을 구분해 측정합니다.
전기 보수 현장 — 허전압으로 헷갈리는 측정값을 줄입니다.

선택 가이드

작업 목적으로 고르는
Fluke 리드 키트

이럴 때 (현장 조건)	권장 모델	선택 이유
허전압을 구분해야 할 때	Fluke TL225	SV225가 입력 임피던스를 낮춰 끊긴 선의 허전압과 실제 전압을 구분합니다.
산업용 리드 세트가 필요할 때	Fluke TLK-220	TP74 랜턴 팁 프로브와 클립 2종을 갖춘 산업용 구성입니다.
자동차 전장을 점검할 때	Fluke TLK281	자동차용 프로브와 클립으로 구성되어 차량 전장 점검에 맞습니다.
전자 벤치 작업을 할 때	Fluke TL81A	모듈식 프로브와 IC 팁 어댑터를 갖춰 전자 기판 측정에 적합합니다.

구성·옵션

TL225 구성품과
품번

구성품	모델	비고
허전압 어댑터	SV225	허전압 제거
실리콘 테스트 리드	TL224	CAT IV 600 V
테스트 프로브 세트	TP220	캡 없이 CAT II 1000 V
케이스	C75	소프트 케이스
키트	TL225	품번 2429268

TL225와 비교할
테스트 리드 키트

TL225의 SV225 어댑터는 어떤 역할을 합니까?
미터 입력 임피던스를 공칭 3,000 Ω으로 낮춰 유도된 허전압을 제거합니다.
허전압은 왜 생깁니까?
끊긴 선이 살아 있는 선과 나란히 지나가면 정전 결합으로 전압이 유도되기 때문입니다. 입력 임피던스가 높은 미터는 이 전압을 그대로 읽습니다.
TL225로 살아 있는 선과 끊긴 선을 어떻게 구분합니까?
SV225를 연결하면 살아 있는 선은 실제 전압이, 끊긴 회로는 0에 가까운 값이 표시됩니다.
일반 멀티미터에도 연결할 수 있습니까?
표준 입력 간격을 사용하는 미터라면 연결할 수 있습니다. 사용하는 미터 모델을 알려 주시면 맞는지 확인해 드립니다.
