Fluke TL81A 디럭스 전자 테스트 리드 키트

MODEL: TL81A
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

접촉 수단을 바꿔 끼우는
전자 벤치용 리드 키트

Fluke TL81A 디럭스 전자 테스트 리드 키트

견적 받기

Fluke 국내 공식 대리점

Fluke TL81A는 1 m 실리콘 리드 한 쌍에 모듈 프로브, 훅·핀치·악어 클립, IC 팁 어댑터, 스페이드 러그를 더한 디럭스 전자 테스트 리드 키트(전자용 테스트 리드 세트)입니다. 기판과 부품을 측정할 때 대상에 맞는 접촉 수단을 바꿔 끼우며 사용할 수 있습니다.

구성품의 정격 전류는 3 A에서 10 A까지 나뉘고, 키트 등급은 CAT III 300 V입니다. 분전반 같은 높은 등급의 설비 점검에는 적합하지 않으므로 전자 회로와 저전압 설비에만 사용하세요. 기본 리드에 훅과 핀치 클립이 더해져 벤치 작업의 접촉이 안정되며, (주)테솔이 국내에 공식 공급합니다.

CAT III 300 V

키트 등급

1 m

실리콘 테스트 리드 길이

10 A

리드·모듈 프로브·스페이드 러그 정격

4단

나일론 파우치 구성

특징

TL81A의 바꿔 끼우는
모듈식 접촉부

핵심 특징	현장에서 달라지는 점
실리콘 리드	차가운 곳에서도 유연하고 뜨거운 곳에서도 잘 견뎌 작업 환경이 바뀌어도 리드가 굳지 않습니다.
금속 프로브	한쪽은 직각 차폐 단자, 다른 쪽은 스테인리스 프로브라 미터 단자에 안전하게 꽂힙니다.
모듈식 교체	프로브, 훅, 핀치, 악어 클립을 리드에 바꿔 끼울 수 있어 측정 대상에 맞는 접촉부를 고를 수 있습니다.
IC 팁 어댑터	슬라이드형 어댑터가 IC 핀을 잡아 좁은 핀 간격에서도 접촉이 유지됩니다.
절연 연장 팁	프로브 끝을 늘려 깊은 자리의 접점에 닿습니다.
바나나 호환	안전 차폐형 표준 바나나 단자를 사용하는 미터라면 브랜드에 관계없이 연결할 수 있습니다.

IC 핀 측정

IC 핀과 부품을
잡는 어댑터

IC 핀은 간격이 좁아 일반 프로브로 짚으면 인접 핀과 단락되기 쉽습니다. 슬라이드형 IC 프로브 팁 어댑터를 프로브에 끼우면 핀을 물려 둔 채 값을 읽을 수 있고, 훅과 핀치 클립으로는 선과 부품 다리를 고정합니다.

IC 팁 어댑터 연결

프로브 끝에 어댑터를 밀어 끼운 뒤 IC 핀에 물리면, 인접 핀과 닿지 않은 채 접촉이 유지됩니다.

등급·전류

CAT III 300 V 키트 등급과
구성품별 전류

CAT III 300 V 키트 등급은 분전반이나 설비 전원이 아니라 전자 회로와 저전압 설비를 기준으로 합니다. 구성품 전류도 서로 달라, 절연 연장 팁과 IC 팁 어댑터는 3 A, 악어·훅·핀치 클립은 5 A, 리드와 모듈 프로브, 스페이드 러그는 10 A까지입니다. 전류 경로는 가장 낮은 정격 부품을 기준으로 판단하세요.

정격이 다른 구성품

측정 전에 전류가 흐르는 경로에 3 A급 연장 팁이나 어댑터가 끼어 있지 않은지 확인하세요.

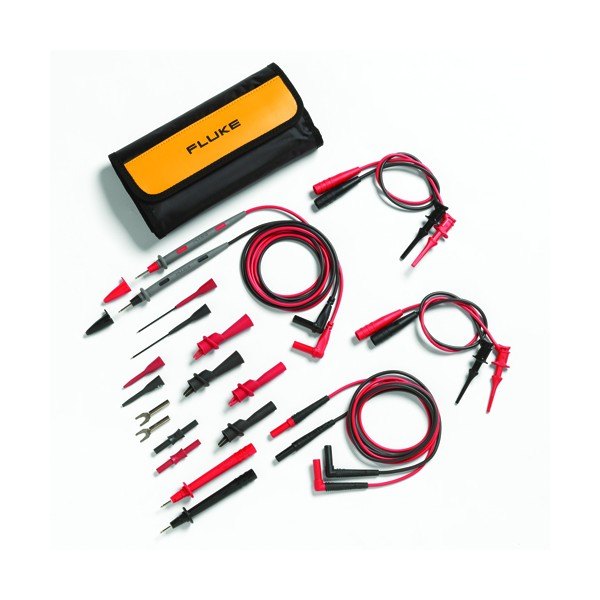

파우치와 다양한 테스트 리드, 프로브 팁 구성

사양

TL81A 구성품별
기술 사양

항목	사양
키트 등급	CAT III 300 V
테스트 리드	1 m 실리콘 절연, 직각 차폐 바나나 단자와 스테인리스 프로브, 정격 10 A
모듈 테스트 프로브	핸들 안 바나나 단자, 정격 10 A
절연 악어 클립	정격 5 A
절연 프로브 팁 연장	정격 3 A
모듈 훅 클립 리드	바나나 단자, 정격 5 A
모듈 핀치 클립 리드	바나나 단자, 정격 5 A
모듈 악어 클립	바나나 단자, 정격 5 A
IC 프로브 팁 어댑터와 커플러	슬라이드형, 어댑터 정격 3 A
스페이드 러그	바나나 단자, 정격 10 A
구성 수량	빨강·검정 한 쌍씩
보관	4단 나일론 파우치
호환 단자	안전 차폐형 표준 지름 바나나 단자
보증	1년
품번	Fluke TL81A, Part# 1277073

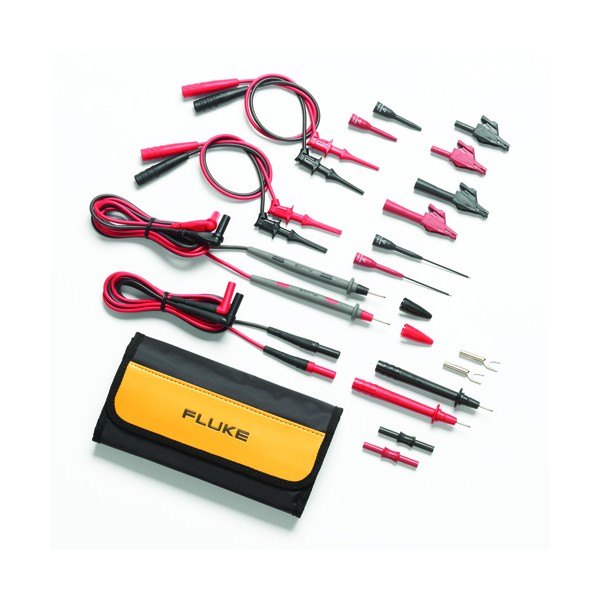

테스트 리드와 클립, 휴대용 파우치 구성

활용 분야

전자 벤치와
서비스 현장

전자 벤치 — 기판의 부품과 배선을 측정합니다.
IC 핀 점검 — IC 팁 어댑터로 핀을 잡고 전압을 읽습니다.
서비스 현장 — 대상에 따라 훅과 핀치 클립을 바꿔 가며 사용합니다.
저전압 회로 — CAT III 300 V 범위의 전자 회로를 측정합니다.

선택 가이드

벤치·설비 작업으로 나눈
Fluke 리드 키트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
IC 팁 어댑터와 훅·핀치 클립이 필요할 때	Fluke TL81A	모듈식 프로브와 IC 팁 어댑터를 갖춰 벤치에서 접촉 수단을 바꿔 가며 측정할 수 있습니다.
기본 전자 리드만 있으면 될 때	Fluke TL80A	리드와 악어 클립, 팁 연장을 한 쌍씩 담은 CAT II 300 V 기본 키트입니다.
분전반이나 설비를 점검할 때	Fluke TLK289	리드와 클립의 구성품별 등급이 명시되어 설비 전원 점검에 맞습니다.
SMD 부품을 짚어야 할 때	Fluke TLK287	스프링 팁 프로브와 마이크로 그래버로 작은 SMD 테스트 포인트를 짚기 좋습니다.

구성·옵션

TL81A 구성품과
보증

구분	내용
구성품	빨강·검정 한 쌍씩: 1 m 실리콘 테스트 리드 · 모듈 테스트 프로브 · 스페이드 러그 · 절연 악어 클립 · 모듈 훅 · 핀치 · 악어 클립 리드 · 절연 프로브 팁 연장 · IC 프로브 팁 어댑터와 커플러 · 4단 나일론 파우치
보증	1년
품번	Fluke TL81A, Part# 1277073

TL81A와 견줘 볼
전자용 리드 키트

TL81A로 분전반 전압을 측정해도 됩니까?
아닙니다. 키트 등급이 CAT III 300 V이고 일부 구성품은 3 A입니다. 분전반 작업에는 등급이 명시된 TLK289 같은 리드를 사용하세요.
다른 브랜드의 미터에도 연결할 수 있습니까?
네, 안전 차폐형 표준 지름 바나나 단자를 사용하는 미터라면 연결할 수 있습니다.
TL81A로 IC 핀도 측정할 수 있습니까?
네, IC 프로브 팁 어댑터를 프로브에 끼우면 핀을 물려 측정할 수 있습니다.
TL81A는 TL80A와 무엇이 다릅니까?
TL81A는 훅·핀치 클립과 IC 팁 어댑터가 더 들어 있고, 등급도 TL80A의 CAT II 300 V보다 높은 CAT III 300 V입니다.
