Fluke TLK-220 SureGrip™ 산업용 테스트 리드

Fluke TLK-220 SureGrip™ 산업용 테스트 리드

MODEL
TLK-220
브랜드
FLUKE
제품 자료
제품문의 구매하기

산업 설비 전압 점검에
필요한 리드·클립·프로브 키트

Fluke TLK-220 SureGrip 산업용 테스트 리드 키트

견적 받기

Fluke 국내 공식 대리점

Fluke TLK-220은 TL224 SureGrip 리드, AC220·AC285 악어 클립, TP74 랜턴 팁 프로브를 칸막이 지퍼 케이스에 담은 산업용 테스트 리드 키트(테스트 리드 세트)입니다. 산업 전기 보수의 전압 점검에 필요한 접촉 수단을 한 벌로 갖출 수 있습니다.

TP74는 보호 캡을 끼우면 CAT III 1000 V, 캡 없이 사용하면 CAT II 1000 V로 구분됩니다. 같은 프로브라도 캡 하나가 측정 범주를 바꾸므로, 점검 전에 캡 상태를 확인하는 습관이 안전을 좌우합니다. (주)테솔이 국내에 공식 공급합니다.

1.5 m

TL224 실리콘 리드 길이

10 A

클립과 TP74 프로브 정격 전류

CAT III 1000 V

TP74에 보호 캡을 끼운 때

칸막이

지퍼 케이스의 분리형 구분

특징

TLK-220 구성품과
캡에 따른 TP74 등급

핵심 특징현장에서 달라지는 점
실리콘 리드TL224는 직각·직선 단자를 모두 갖춰 미터와 단자 방향에 맞게 연결합니다.
둥근 나사머리 클립AC220이 단자대의 둥근 나사머리를 잡아 접촉을 유지합니다.
큰 입 클립AC285가 굵은 볼트를 물고 있어 부스바를 점검하는 동안 손이 자유롭습니다.
랜턴 팁 프로브TP74는 랜턴 팁 형태라 단자 사이 접점을 짚기에 알맞습니다.
캡 등급 구분보호 캡을 끼우면 더 높은 측정 범주(CAT III)에서 사용할 수 있습니다.
칸막이 케이스분리형 칸막이가 구성품을 나눠 담아 서로 긁히는 일을 줄입니다.

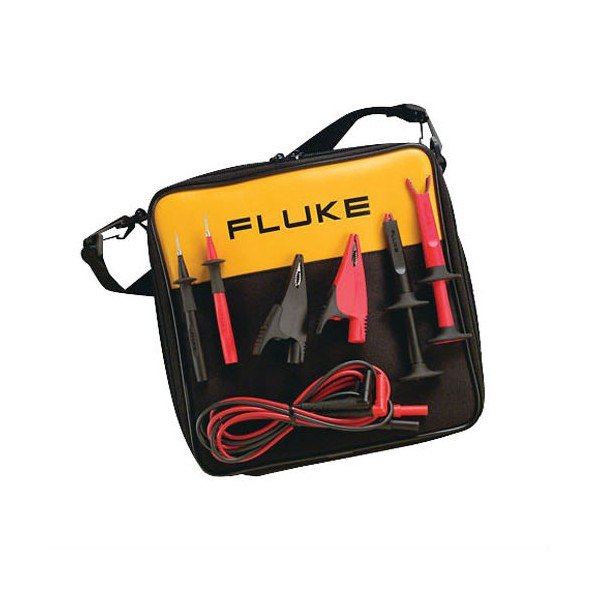

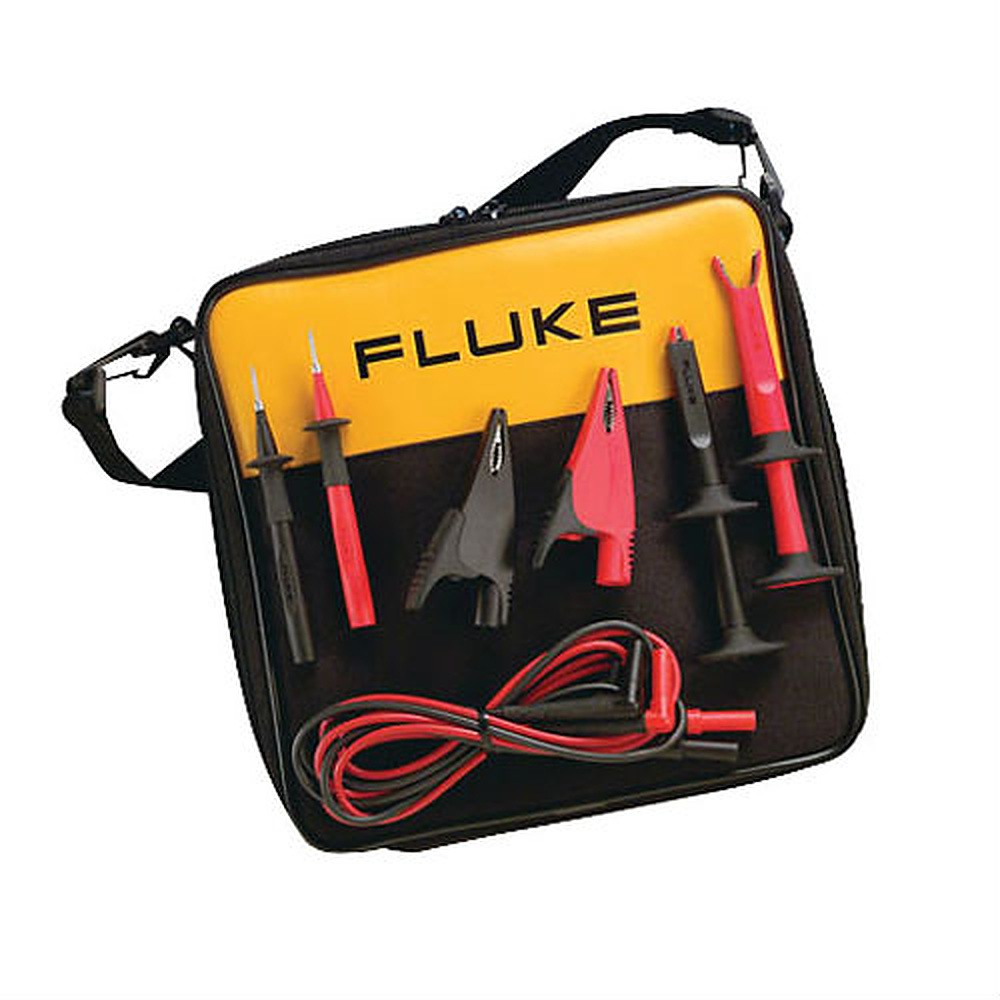

FLUKE TLK-220 - 파우치에 담긴 테스트 리드와 악어 클립 구성품
파우치에 담긴 테스트 리드와 악어 클립 구성품

접촉 수단

단자 점검에
맞춘 접촉 수단

산업 설비 점검에는 볼트 단자, 나사머리 단자, 좁은 접점이 섞여 있어 한 종류의 프로브로는 끝나지 않습니다. 클립은 손을 비워 안전한 자세를 유지하게 하고, 랜턴 팁 프로브는 클립이 닿지 않는 접점을 짚을 때 사용합니다. 클립과 프로브의 정격 전류는 10 A입니다.

클립과 프로브의 역할 분담

볼트와 나사머리는 클립으로 물려 두고 접근이 어려운 접점은 랜턴 팁 프로브로 짚어 측정합니다.

프로브 캡

TP74 보호 캡의
확인 절차

캡을 끼운 TP74는 CAT III 1000 V 구간 점검에 사용할 수 있지만, 캡이 빠져 있다면 CAT II 1000 V로 낮춰 판단합니다. 배전반 점검에 들어가기 전에 캡이 끼워져 있는지 확인하고, 캡 없이 하는 작업은 CAT II 범위의 회로에만 사용하세요.

캡 장착 상태 확인

프로브 끝에 보호 캡이 단단히 끼워졌는지 눈으로 확인한 뒤, 측정 구간의 등급과 대조해 사용하세요.

사양

TLK-220 구성품별
기술 사양

항목사양
구성품TL224 리드, AC220 클립, AC285 클립, TP74 랜턴 팁 프로브, 분리형 칸막이 대형 지퍼 소프트 케이스
TL224 테스트 리드실리콘 절연, 길이 1.5 m, 직각·직선 단자
AC220 클립둥근 나사머리 클립, 9.5 mm 나사머리까지
AC285 클립큰 입 악어 클립, 20 mm 볼트까지
클립·TP74 정격 전류10 A
TP74 등급(캡 장착)CAT III 1000 V
TP74 등급(캡 없음)CAT II 1000 V
케이스분리형 칸막이가 있는 대형 지퍼 소프트 케이스
키트 등급 기준구성품 중 가장 낮은 등급을 따름

활용 분야

TLK-220이 쓰이는
산업 전기 보수 현장

  • 산업 전기 보수 — 설비 회로를 리드와 클립으로 점검합니다.
  • 볼트·단자 점검 — 큰 입 클립으로 볼트에 물려 둔 채 값을 읽습니다.
  • 배전반 점검 — 캡을 끼운 TP74로 CAT III 구간의 접점을 짚습니다.
  • 현장 이동 — 지퍼 케이스에 구성품을 담아 운반합니다.

선택 가이드

산업·전자 작업으로 고르는
SureGrip 키트

이럴 때 (현장 조건)권장 모델선택 이유
랜턴 팁 프로브와 클립을 함께 사용할 때Fluke TLK-220TP74 프로브와 클립 2종을 칸막이 케이스에 함께 담은 구성입니다.
온도 프로브가 필요할 때Fluke TLK28980BK-A 온도 프로브와 자석 걸이를 갖춰 온도 측정까지 할 수 있습니다.
리드를 교체하고 클립을 늘릴 때Fluke TLK-22513개 구성의 롤업 파우치 세트라 리드 교체와 클립 보강에 맞습니다.
전자용 기본 리드가 필요할 때Fluke TL80A1 m 리드와 악어 클립, 팁 연장을 한 쌍씩 담은 전자용 기본 키트입니다.

구성·옵션

TLK-220 구성품과
등급 기준

구분내용
구성품TL224 · AC220 · AC285 · TP74 · 분리형 칸막이 대형 지퍼 소프트 케이스
등급 기준구성품 중 가장 낮은 등급을 따릅니다. TP74는 캡 없이 CAT II 1000 V입니다.
국내 공급 구성TP74 구성(미국형 TLK-220-US와 다름)
