Fluke TL220 SureGrip™ 산업용 테스트 리드 세트

Fluke TL220 SureGrip™ 산업용 테스트 리드 세트

MODEL
TL220
브랜드
FLUKE
제품 자료
제품문의 구매하기

기름기 있는 정비 현장에서도
잡기 쉬운 산업용 리드 세트

Fluke TL220 SureGrip 산업용 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TL220은 TL224 실리콘 리드, TP220 산업용 프로브, AC220 악어 클립을 구성한 SureGrip 산업용 테스트 리드 세트(산업용 테스트 리드 키트)입니다. 표준 4 mm 차폐 바나나 단자를 사용하는 계측기에 연결해 모터와 제어반 같은 산업 설비의 전압 측정에 사용합니다.

SureGrip 그립은 미끄러운 손에서도 잡기 쉽게 설계되어 현장 작업 중 프로브가 손에서 밀리는 일을 줄입니다. 리드와 클립은 CAT IV 600 V 등급이고, 프로브는 캡 없이 CAT II 1000 V입니다. 이 세트는 (주)테솔이 국내에 공식 공급합니다.

3종

리드·프로브·클립 구성

4 mm

차폐 바나나 단자 호환

10 A

TP220·AC220 정격 전류

1년

세트 보증 기간

특징

TL220 산업용
테스트 리드 구성

핵심 특징현장에서 달라지는 점
SureGrip 설계미끄러운 손에서도 잡기 쉬운 그립이라 기름기가 있는 정비 환경에서 프로브 이탈을 줄입니다.
TL224 실리콘 리드직선과 직각 끝단을 함께 갖춰 계측기 단자 방향에 맞게 연결할 수 있습니다.
TP220 산업용 프로브산업 현장 점검에 맞춘 프로브로, 캡 없이 CAT II 1000 V와 10 A 등급을 갖춥니다.
AC220 악어 클립단자에 물려 고정하면 두 손으로 계측기를 조작하며 측정값을 기록할 수 있습니다.
차폐 바나나 단자 호환표준 차폐 바나나 단자를 쓰는 계측기와 프로브에 연결되므로 기존 장비를 그대로 활용할 수 있습니다.

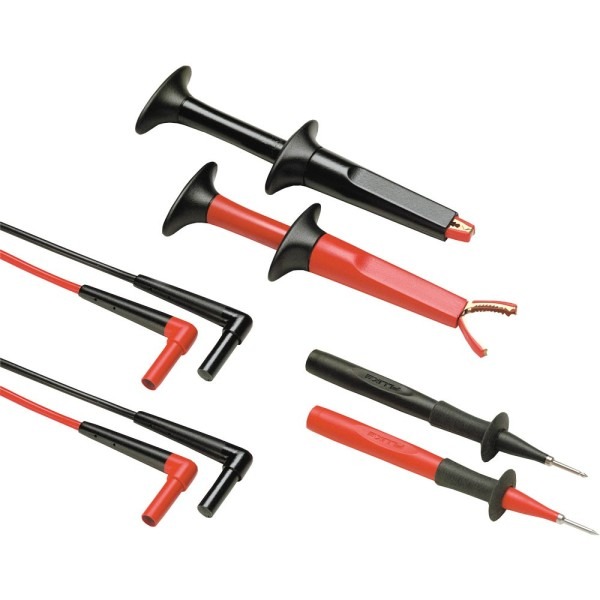

FLUKE TL220 - 테스트 리드와 클립, 프로브 팁 구성품
테스트 리드와 클립, 프로브 팁 구성품

호환 확인

TL220 바나나 단자 호환과
CAT 등급 확인

TL220은 표준 차폐 바나나 단자 규격의 계측기와 프로브에 호환됩니다. 구매 전에 사용 중인 멀티미터 입력 단자가 이 규격인지 확인하고, 단자 규격이 다른 계측기라면 모델명을 알려 주세요.

리드와 단자 연결

TL224 리드의 차폐 바나나 플러그는 멀티미터 입력 단자에 끼워 연결합니다. 계측기 옆면으로 케이블을 정리할 때는 직각 끝단을, 정면으로 연결할 때는 직선 끝단을 쓰면 케이블이 꺾이지 않습니다.

키트 전체의 등급은 구성품 가운데 가장 낮은 값을 기준으로 합니다. 리드와 클립은 CAT IV 600 V이지만 TP220은 캡 없이 CAT II 1000 V이므로, 측정 회로의 범주가 이보다 높은지 먼저 판단하세요.

사양

TL220 세트
구성과 정격

항목사양
구성TL224 실리콘 테스트 리드(직선 · 직각) · TP220 산업용 테스트 프로브(절연형) · AC220 악어 클립
키트 품번2003625
키트 대표 등급CAT II 1000 V · CAT III 1000 V · CAT IV 600 V
TP220 캡 없이 등급CAT II 1000 V · 10 A
AC220 악어 클립9.5 mm 둥근 나사머리, 정격 전류 10 A
단자 호환표준 4 mm 차폐 바나나 단자 계측기·프로브
설계SureGrip
보증1년

구성품별 등급

구성품모델등급
실리콘 테스트 리드 (직선 – 직각)TL224CAT II 1000 V · CAT III 1000 V · CAT IV 600 V
산업용 테스트 프로브TP220CAT II 1000 V · 10 A (캡 없이 CAT II 1000 V)
악어 클립AC220CAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 10 A

활용 분야

TL220으로 하는
산업 설비 보수와 점검

  • 산업 설비 보수 — 모터와 제어반의 전압을 측정합니다.
  • 공장 전기 점검 — 정기 점검에서 차단기와 단자대를 측정하는 기본 구성으로 갖춥니다.
  • 계측 장비 연결 — 바나나 단자의 멀티미터에 프로브와 리드를 이어 현장 측정을 준비합니다.

선택 가이드

TP220 프로브 구성에 따른
SureGrip 리드 세트 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
산업 설비 전압을 기본 구성으로 측정할 때TL220TP220 산업용 프로브와 TL224 리드, AC220 클립의 3종 구성이라 산업 설비 기본 측정에 충분합니다.
좁은 단자대 위주로 입문 점검을 할 때TL223TP220 대신 TP1 슬림 프로브가 들어 있어 좁은 단자대 측정에 맞습니다.
TP74 프로브와 소프트 케이스까지 필요할 때TLK-220TL224, AC220, AC285, TP74를 소프트 케이스에 담은 키트입니다.
TP220에 온도·확장 액세서리까지 갖추려 할 때TLK289TL224와 AC285, AC220, AC280, TP220, TPAK, 80BK-A, C116으로 구성됩니다.
