Fluke TL238 SureGrip™ 고전류 환경용 테스트 리드 세트

MODEL: TL238
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

에너지가 큰 배전반에서
단락 위험을 줄이는 리드 세트

Fluke TL238 SureGrip 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

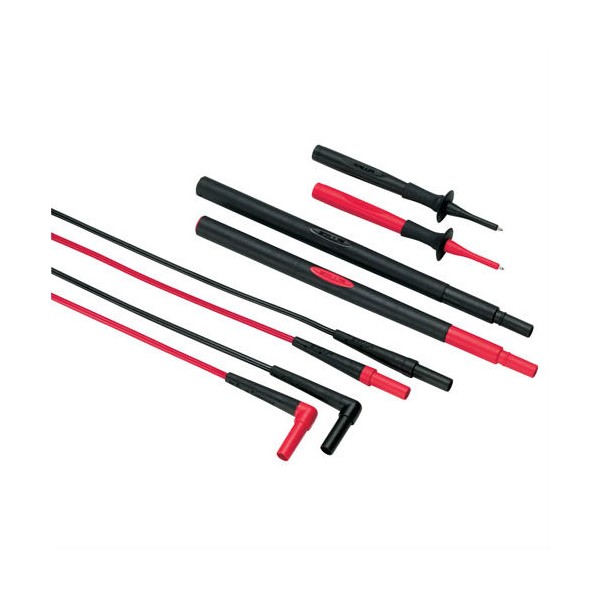

Fluke TL238은 노출 팁 4 mm의 TP238 절연 프로브, TP280 연장 프로브, TL224 실리콘 리드로 구성된 고에너지 환경용 SureGrip 테스트 리드 세트(테스트 프로브 세트)입니다. 배전반처럼 에너지가 큰 설비의 전압 측정에 적합합니다.

TP238 프로브는 금속 팁이 짧게만 드러나 있어, 프로브끼리 또는 주변 금속 면과 닿아 단락될 위험을 줄이는 데 도움이 됩니다. TP280 연장 프로브를 끼우면 활선 회로와의 거리가 20.5 cm 늘어납니다. 다만 아크 플래시를 막는다는 의미는 아니므로 보호구와 작업 절차는 그대로 지켜야 합니다. (주)테솔이 국내에 공식 공급합니다.

4 mm

TP238 노출 팁 길이

20.5 cm

연장 프로브가 더하는 활선과의 거리

1000 V

CAT III 최대, 연장 프로브 포함

10 A

프로브와 리드 정격 전류

특징

TL238의 짧은 노출 팁과
연장 거리

핵심 특징	현장에서 달라지는 점
짧은 노출 팁	금속 노출이 짧아 단락 위험을 줄이는 데 도움이 됩니다.
절연 프로브	TP238 절연 테스트 프로브가 세트에 기본으로 들어 있습니다.
연장 프로브	TP280을 리드와 프로브 사이에 끼우면 작업자와 활선 사이의 거리가 넓어집니다.
실리콘 리드	TL224에 직각·직선 단자가 함께 있어 미터 쪽 연결 방향을 고를 수 있습니다.
안전 규격	프로브와 리드가 IEC 1010-2-031에 맞춰 설계됐습니다.
SureGrip 설계	미끄러짐을 줄인 그립으로 작업 자세가 안정됩니다.

단락 위험

노출 팁이 짧을수록
줄어드는 위험

고에너지 배전반에서 가장 위험한 것은 프로브를 단자에 대는 동안 팁이 옆 단자나 금속 면에 닿는 사고입니다. 노출 팁이 짧은 TP238은 이런 우발적 접촉 면적을 줄이고, 프로브끼리 단락될 여지도 줄여 줍니다.

짧은 팁으로 짚는 단자

단자 간격이 좁은 개폐기에서는 노출 팁이 짧은 프로브로 한 점만 짚으세요. 인접 단자와 닿는 면적이 줄어듭니다.

연장 프로브

TP280 연장 프로브의
CAT III 등급 조건

연장 프로브를 끼우면 활선과의 거리는 늘지만 TP280의 등급은 CAT III 1000 V, 10 A까지입니다. CAT IV 지점에서는 연장 프로브를 빼고 TP238과 TL224만으로 측정하세요. 이 구성은 CAT IV 600 V까지이며, 키트 전체가 아니라 사용하는 조합의 가장 낮은 등급을 따릅니다.

연장 유무에 따른 구성

측정 지점이 CAT III인지 CAT IV인지 먼저 확인하고, 그에 맞춰 연장 프로브를 끼우거나 뺀 구성으로 점검하세요.

다양한 길이의 테스트 리드와 프로브 구성품

사양

TL238 구성품별
기술 사양

항목	사양
구성품	TP238 절연 프로브 세트, TP280 연장 프로브, TL224 실리콘 리드
TP238 프로브	노출 팁 4 mm, SureGrip 절연 프로브
TP238 · TL224 등급	CAT III 1000 V · CAT IV 600 V, 10 A
TP280 연장 프로브	리드와 프로브 사이에 장착, 활선과의 거리 20.5 cm 추가
TP280 등급	CAT III 1000 V, 10 A
TL224 테스트 리드	실리콘 절연, 길이 1.5 m, 직각·직선 단자
적용 규격	IEC 1010-2-031, 오염 등급 2
호환 제품 예	Fluke 787 ProcessMeter, 106, 88V/A 자동차 콤보 키트, 289, 177, 179, 179 IMSK, 287, 175, 107, 718Ex, 707Ex, 789, 705, 787B
키트 등급 기준	구성품 중 가장 낮은 등급을 따름
품번	Fluke TL238, Part# 2132831

활용 분야

배전반과 개폐기 등
고에너지 설비 점검

고에너지 배전반 — 배전반과 개폐기 단자의 전압을 측정합니다.
전력 설비 점검 — 에너지가 큰 설비의 정기 점검에 사용합니다.
산업 전기 보수 — 공장 설비의 전압 측정 작업에 적용합니다.
설치 현장 측정 — 구간별 전압을 확인하는 설치 단계에서 사용합니다.

선택 가이드

작업 환경에 맞는
SureGrip 리드 세트

이럴 때 (현장 조건)	권장 모델	선택 이유
노출 팁이 짧은 프로브가 필요할 때	Fluke TL238	TP238 절연 프로브와 TP280 연장 프로브를 갖춰 배전반 단자 측정에 적합합니다.
전기 입문용 기본 세트가 필요할 때	Fluke TL223	TL224 리드, TP1 프로브, AC220 클립으로 구성된 입문용 기본 세트입니다.
산업용 리드 세트가 필요할 때	Fluke TL220	TL224 리드, TP220 프로브, AC220 클립으로 구성된 산업 현장용 세트입니다.
Fluke T5 테스터와 함께 사용할 때	Fluke T5-KIT	TP238 프로브, AC285 클립, C33 케이스로 구성되어 T5 테스터와 함께 갖추기 좋습니다.

구성·옵션

TL238 구성품과
각 구성품 등급

구성품	모델	등급
절연 테스트 프로브	TP238	TL224와 함께 CAT III 1000 V · CAT IV 600 V · 10 A
테스트 프로브 연장	TP280	CAT III 1000 V · 10 A
실리콘 테스트 리드 (1.5 m, 직각·직선)	TL224	CAT III 1000 V · CAT IV 600 V

TL238과 비교할
SureGrip 리드 세트

TL238이 아크 플래시를 막아 줍니까?
아닙니다. 노출 팁이 짧아 단락 위험을 줄이는 데 도움이 되는 구성일 뿐이며, 보호구와 작업 절차는 그대로 지켜야 합니다.
TP280 연장 프로브도 CAT IV에서 사용할 수 있습니까?
아닙니다. TP280은 CAT III 1000 V, 10 A까지입니다. CAT IV 지점에서는 연장 프로브를 빼고 TP238과 TL224로 측정하세요.
TL238과 T5-KIT의 프로브는 같습니까?
네, 둘 다 TP238 절연 프로브가 들어 있습니다. TL238에는 TL224 리드와 TP280 연장 프로브가 더 들어 있습니다.
TL238은 어떤 멀티미터와 함께 사용할 수 있습니까?
Fluke 호환 목록에 Fluke 787 ProcessMeter, 289, 287, 88V/A 등이 올라 있습니다. 사용하는 미터 모델을 알려 주시면 호환 여부를 확인해 드립니다.
