Fluke TL223 전기 테스트 리드 세트

MODEL: TL223
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

좁은 단자대 사이까지 닿는
슬림 프로브 테스트 리드 세트

Fluke TL223 SureGrip 전기 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TL223은 TL224 실리콘 리드, TP1 슬림 프로브, AC220 악어 클립을 한 세트로 묶은 SureGrip 전기 테스트 리드 세트(테스트 리드 키트)입니다. 좁은 단자대가 많은 입문 전기 점검 현장에서 클램프미터와 디지털 멀티미터에 필요한 연결품을 한 번에 갖출 수 있습니다.

TP1은 평판 팁이라 단자 사이 좁은 틈에 들어가고, TL224는 직각과 직선 두 끝단으로 단자 방향에 맞춰 연결합니다. 키트 대표 등급은 CAT IV 600 V이며, TP1은 캡 없이 CAT II 1000 V까지 사용할 수 있습니다. 분전반이나 콘센트 회로 점검에 맞는 입문 구성으로, (주)테솔이 국내에 공식 공급합니다.

3종

리드·프로브·클립 구성

1.5 m

TL224 실리콘 리드 길이

10 A

TP1·AC220 정격 전류

1년

세트 보증 기간

특징

입문 점검용 TL223의
세 가지 연결품

핵심 특징	현장에서 달라지는 점
SureGrip 설계	손에 잡히는 그립 형상이 미끄러짐을 줄여, 장갑을 끼고 오래 측정해도 프로브 끝이 흔들리지 않습니다.
TL224 실리콘 리드	직각과 직선 끝단을 함께 갖춰 계측기 단자 방향이나 작업 자세에 맞는 연결 형태를 고를 수 있습니다.
TP1 슬림 프로브	평판 팁이 좁은 단자대 사이로 들어가 인접 단자에 닿을 위험을 줄이면서 측정점을 짚습니다.
AC220 악어 클립	프로브를 단자에 물려 고정하면 두 손이 자유로워져 계측기 조작과 기록을 함께 할 수 있습니다.
클램프미터·멀티미터 호환	여러 종류의 계측기에 연결되므로 보유한 장비는 그대로 두고 리드만 갖추면 됩니다.

등급 판단

캡 없는 TP1의
등급과 키트 등급

키트에 표시된 CAT IV 600 V는 TL224 리드와 AC220 클립의 등급이고, TP1은 캡을 씌우지 않은 상태에서 CAT II 1000 V입니다. 구성품 가운데 가장 낮은 등급이 그 측정의 한계입니다. 배전반 입구처럼 CAT III 이상의 회로라면 TP1 대신 등급이 높은 프로브가 들어 있는 다른 세트를 선택하세요.

좁은 단자에 접근하는 TP1 평판 팁

TP1의 정격 전류는 10 A입니다. 인접 단자와의 간격이 좁은 단자대에서는 평판 팁을 단자 사이로 밀어 넣어 측정하고, 클립으로 물려야 하는 위치에서는 AC220으로 바꿔 연결하세요.

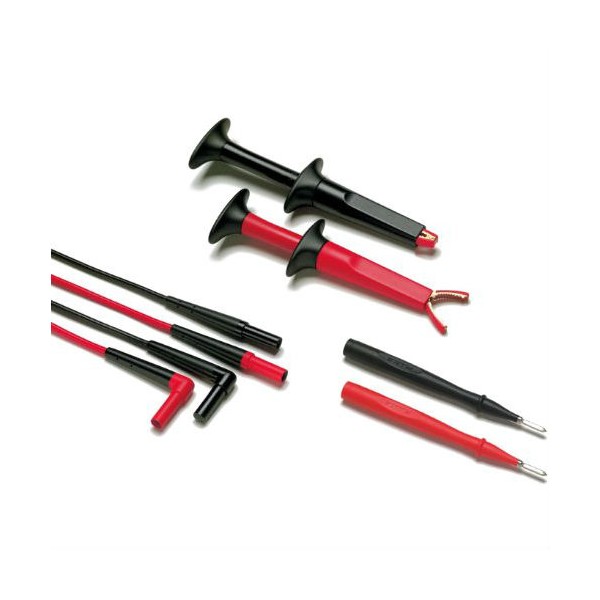

테스트 리드와 클립, 프로브 팁 구성품

사양

TL223 세트
구성과 정격

항목	사양
구성	TL224 실리콘 테스트 리드 · TP1 슬림 테스트 프로브 · AC220 악어 클립
키트 품번	2003633
키트 대표 등급	CAT II 1000 V · CAT III 1000 V · CAT IV 600 V
TP1 캡 없이 등급	CAT II 1000 V
TL224 리드 길이	1.5 m
TL224 끝단 형태	직각 · 직선
TP1 프로브	슬림 평판 팁, 정격 전류 10 A
AC220 악어 클립	9.5 mm 둥근 나사머리, 정격 전류 10 A
설계	SureGrip
호환 계측기	클램프미터, 디지털 멀티미터 등
보증	1년

구성품별 등급

구성품	모델	등급
실리콘 테스트 리드	TL224	CAT II 1000 V · CAT III 1000 V · CAT IV 600 V
슬림 테스트 프로브	TP1	CAT II 1000 V (캡 없이) · 10 A
악어 클립	AC220	CAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 10 A

활용 분야

TL223이 맞는
입문 점검과 교육 현장

전기 입문 점검 — 콘센트와 분전반 전압을 처음 측정할 때 필요한 기본 연결품을 갖춥니다.
좁은 단자대 점검 — TP1 평판 팁으로 단자 간격이 좁은 단자대의 측정점을 짚습니다.
전기 실습 교육 — 리드, 프로브, 클립이 함께 들어 있어 기본 측정 절차를 순서대로 익힐 수 있습니다.
소형 장비 보수 — 배선과 전원부 연결을 점검할 때 클립으로 고정하고 측정합니다.

선택 가이드

TP1 슬림 프로브와 비교하는
리드 세트 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
좁은 단자대를 측정하는 입문 점검일 때	TL223	TP1 슬림 프로브의 평판 팁이 좁은 단자 사이에 들어가고, TL224 리드와 AC220 클립이 함께 들어 있습니다.
산업 설비 보수에 TP220 프로브가 필요할 때	TL220	TP220 산업용 프로브가 들어 있어 산업 전기 보수 작업에 맞습니다.
고에너지 배전반에서 작업할 때	TL238	TP280 연장 프로브가 CAT III 1000 V 등급으로 포함되어 있습니다.
리드 교체와 확장 액세서리를 함께 갖출 때	TLK-225	TL224에 TP175 프로브와 클립 4종을 더한 확장 구성입니다.

TL223과 비교할
SureGrip 리드 세트

TL223의 TP1 프로브는 어떤 단자에 적합합니까?
단자 간격이 좁은 단자대에 적합합니다. 평판 팁이 틈에 들어가 측정점을 짚기 쉽고, 클립이 필요한 위치에는 AC220으로 바꿔 사용합니다.
TL223과 TL220은 구성이 어떻게 다릅니까?
프로브가 다릅니다. TL223에는 TP1 슬림 프로브가, TL220에는 TP220 산업용 프로브가 들어 있으며 리드와 클립은 TL224와 AC220으로 같습니다.
TL223을 다른 계측기에도 연결할 수 있습니까?
네, 클램프미터와 디지털 멀티미터 등 여러 계측기에 연결할 수 있습니다. 사용하는 계측기 모델을 알려 주시면 단자 형상에 맞는 구성을 안내해 드립니다.
키트 등급을 CAT IV 600 V로 판단해도 됩니까?
아닙니다. 가장 낮은 구성품의 등급으로 판단해야 합니다. TP1은 캡 없이 CAT II 1000 V이므로 그 범주 안의 회로에서 사용하세요.
