Fluke TL80A 기본 전자 테스트 리드 키트

MODEL: TL80A
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

기판과 저전압 회로를
처음 측정하는 기본 리드 키트

Fluke TL80A 기본 전자 테스트 리드 키트

견적 받기

Fluke 국내 공식 대리점

Fluke TL80A는 1 m 실리콘 리드, 악어 클립, 프로브 팁 연장을 빨강과 검정 한 쌍씩 C75 케이스에 담은 기본 전자 테스트 리드 키트(전자용 테스트 리드 세트)입니다. 기판과 저전압 회로를 처음 측정하는 작업에 적합합니다.

키트 등급은 CAT II 300 V여서 콘센트 수준의 회로까지 다룰 수 있고, 분전반에는 사용하지 않습니다. 기본 구성만 담겨 있어 고르기 쉽고, 사용 중인 미터의 여분 리드로 갖춰 두기에도 좋습니다. (주)테솔이 국내에 공식 공급합니다.

CAT II 300 V

키트 등급

1 m

실리콘 테스트 리드 길이

C75

소프트 케이스 포함

1년

구성품 보증 기간

특징

TL80A 입문 키트의
기본 구성

핵심 특징	현장에서 달라지는 점
실리콘 리드	1 m 리드가 빨강과 검정 한 쌍이라 극성을 구분하기 쉽고, 벤치 작업 거리에 알맞습니다.
악어 클립	단자나 핀에 물려 고정하므로 측정 중 손으로 잡고 있지 않아도 됩니다.
프로브 팁 연장	프로브 끝을 늘려 깊은 위치의 접점에도 닿을 수 있습니다.
C75 소프트 케이스	구성품을 한 케이스에 담아 두므로 잃어버릴 일이 줄어듭니다.
저전압 전용 등급	전자 작업에 맞춘 CAT II 300 V 등급이라 사용 범위가 분명합니다.

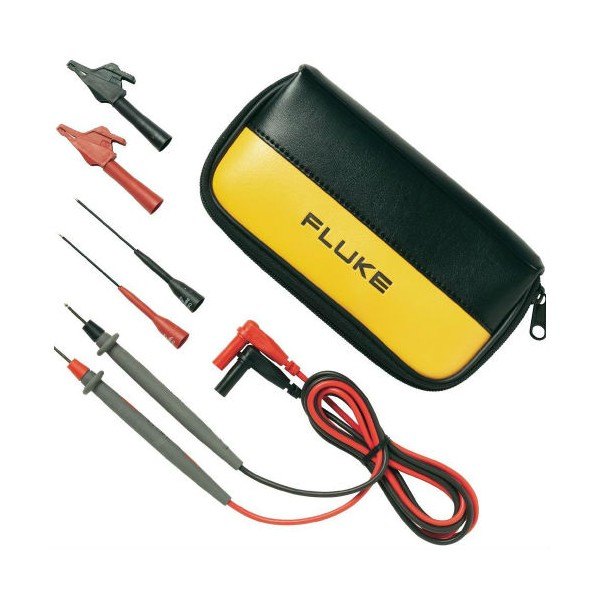

테스트 리드와 클립, 휴대용 파우치 구성

입문 측정

클립과 팁 연장으로
시작하는 측정

전자 측정을 처음 시작하는 작업자에게는 부품 수보다 안정된 기본 리드가 중요합니다. 악어 클립으로 단자를 물려 둔 채 미터 화면을 보고, 접점이 깊으면 프로브 팁 연장으로 닿게 하세요. 구성이 단순해 교육 실습에서 구성품을 나눠 주기에도 편합니다.

클립으로 고정하는 측정

악어 클립을 부품 단자에 물려 두고 미터 화면을 보며 값을 읽으면 접촉이 흔들리지 않습니다.

사용 범위

CAT II 300 V 등급으로
다룰 수 있는 회로

콘센트 회로까지는 CAT II 300 V 범위에서 측정할 수 있지만, 분전반과 인입부는 더 높은 측정 범주에 속하므로 이 키트로 다루지 않습니다. 설비 전원을 점검할 때는 구성품별 등급이 명시된 TLK289 같은 리드를 선택하고, 이 키트는 전자 기판과 저전압 회로에만 사용하세요.

측정 범주 확인

측정할 회로가 콘센트 이하인지 확인한 뒤, 키트 등급 안에서 리드를 연결하세요.

사양

TL80A 구성품별
기술 사양

항목	사양
키트 등급	CAT II 300 V
테스트 리드	1 m 실리콘 절연, 빨강·검정 한 쌍
악어 클립	빨강·검정 한 쌍
프로브 팁 연장	빨강·검정 한 쌍
케이스	C75 소프트 케이스
보증	1년
품번	Fluke TL80A, Part# 1277086

활용 분야

TL80A가 맞는
전자 입문·실습 현장

전자 입문 — 기판과 부품을 처음 측정할 때 사용하는 기본 리드입니다.
저전압 회로 — CAT II 300 V 범위의 전자 회로를 점검합니다.
여분 리드 — 기존 미터의 예비 리드로 갖춰 둡니다.
교육 실습 — 기본 리드로 측정 실습을 진행합니다.

선택 가이드

작업 내용으로 고르는
전자·산업용 리드 키트

이럴 때 (현장 조건)	권장 모델	선택 이유
기본 전자 리드부터 갖추려면	Fluke TL80A	1 m 리드와 악어 클립, 팁 연장만 담은 단순한 구성이라 입문용으로 알맞습니다.
IC 팁 어댑터와 훅·핀치 클립이 필요할 때	Fluke TL81A	모듈식 프로브와 IC 팁 어댑터를 갖추고, 등급도 CAT III 300 V로 한 단계 높습니다.
SMD 테스트 포인트를 짚을 때	Fluke TLK287	스프링 팁 프로브와 마이크로 그래버를 갖춰 작은 테스트 포인트를 짚기 좋습니다.
산업 설비를 점검할 때	Fluke TLK-220	구성품별 등급이 명시된 산업용 키트라 설비 전원 점검에 맞습니다.

구성·옵션

TL80A 구성품과
보증

구분	내용
구성품	1 m 실리콘 테스트 리드 세트 · 악어 클립 · 프로브 팁 연장 (빨강 · 검정 한 쌍씩) · C75 소프트 케이스
보증	1년
품번	Fluke TL80A, Part# 1277086

TL80A와 함께 비교할
전자용 리드 키트

TL80A로 콘센트 회로의 전압을 측정할 수 있습니까?
네, CAT II 300 V 범위의 콘센트 회로를 측정할 수 있습니다. 분전반 작업에는 사용하지 마세요.
TL80A 구성품은 무엇입니까?
1 m 실리콘 리드 세트, 악어 클립, 프로브 팁 연장이 빨강과 검정 한 쌍씩 들어 있고, 케이스는 C75입니다.
TL80A는 TL81A와 무엇이 다릅니까?
TL81A에는 훅·핀치 클립과 IC 팁 어댑터가 더 들어 있고, 등급도 CAT III 300 V입니다.
교체 리드로 사용할 수 있습니까?
네, 전자 작업용 교체 리드로 적합합니다. 먼저 사용 중인 미터의 입력 단자 형태를 확인하세요.
