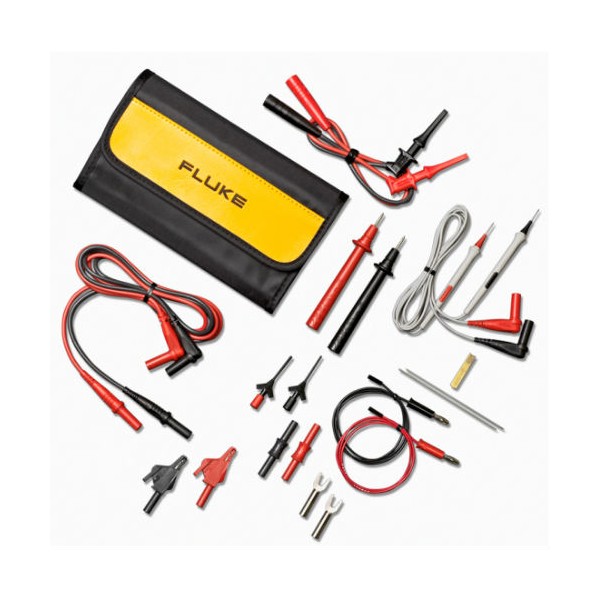

Fluke TLK287 전자 마스터 테스트 리드 세트

Fluke TLK287 전자 마스터 테스트 리드 세트

MODEL
TLK287
브랜드
FLUKE
제품 자료
제품문의 구매하기

작은 SMD 부품을
짚고 물어 측정하는 리드 세트

Fluke TLK287 전자 마스터 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TLK287은 스프링 팁 정밀 프로브, 마이크로 그래버, 미니 악어 클립, 모듈 테스트 리드와 커플러를 묶은 전자 마스터 테스트 리드 세트(전자용 테스트 리드 키트)입니다. 기판 위의 작은 SMD 부품을 측정할 때 생기는 접촉 문제를 줄여 줍니다.

스프링 팁은 여러 점에서 동시에 닿기 때문에 좁은 패드에서 프로브가 미끄러지는 일이 줄어듭니다. 마이크로 그래버로 부품 다리를 물려 두면 손을 놓고도 측정값을 읽을 수 있고, 모듈 리드와 커플러를 이어 측정 자리까지 길이를 맞출 수 있습니다. 이 세트는 (주)테솔이 국내에 공식 공급합니다.

SMD

작은 테스트 포인트에 접촉

스프링 팁

여러 개의 날카로운 팁

마이크로 그래버

미세한 부품을 고정

모듈식 리드

커플러로 길이를 연장

특징

SMD 패드에 맞춘
TLK287 접촉부

핵심 특징현장에서 달라지는 점
스프링 팁 프로브팁이 여러 점에서 닿아 SMD 접점에서 프로브가 쉽게 빠지지 않습니다.
마이크로 그래버작은 SMD 부품을 물어 고정하므로 측정 중 한 손이 자유롭습니다.
미니 악어 클립소형 부품의 다리나 선에 물려 두면 측정하는 동안 접촉이 유지됩니다.
모듈 테스트 리드리드와 프로브를 바꿔 조합해 작업 자리에 맞는 길이로 구성할 수 있습니다.
커플러 연결커플러로 리드를 이으면 멀리 떨어진 측정 자리까지 닿습니다.

기판 측정

손을 놓아도
유지되는 접촉

SMD 기판을 측정할 때 가장 번거로운 일은 미세한 패드에 프로브를 댄 채 미터 화면까지 함께 보는 것입니다. 마이크로 그래버로 부품을 물려 두면 접촉을 유지한 채 화면을 읽을 수 있습니다. 스프링 팁 프로브는 접점을 짚는 순간에만 사용하면 되므로 두 도구의 역할이 자연스럽게 나뉩니다.

그래버로 고정하는 측정

부품 다리에 마이크로 그래버를 물려 두면, 프로브를 쥔 손으로 다른 접점을 차례로 짚으며 값을 비교할 수 있습니다.

리드 구성

모듈 리드와 커플러로
맞추는 리드 길이

모듈 테스트 리드는 프로브와 클립을 바꿔 끼우는 방식이고, 커플러는 두 리드를 하나로 잇습니다. 벤치 미터와 기판 사이가 멀면 커플러로 길이를 늘리고, 좁은 자리에서는 짧은 구성으로 정리합니다. 구성품별 전압·전류 정격은 따로 표기되어 있지 않으므로, 설비 전원 점검에는 등급이 명시된 TLK289를 선택하세요.

조합으로 맞추는 리드 길이

리드와 프로브, 커플러를 조합해 벤치 거리에 맞는 길이를 만들고, 측정이 끝나면 분리해 케이스에 정리하세요.

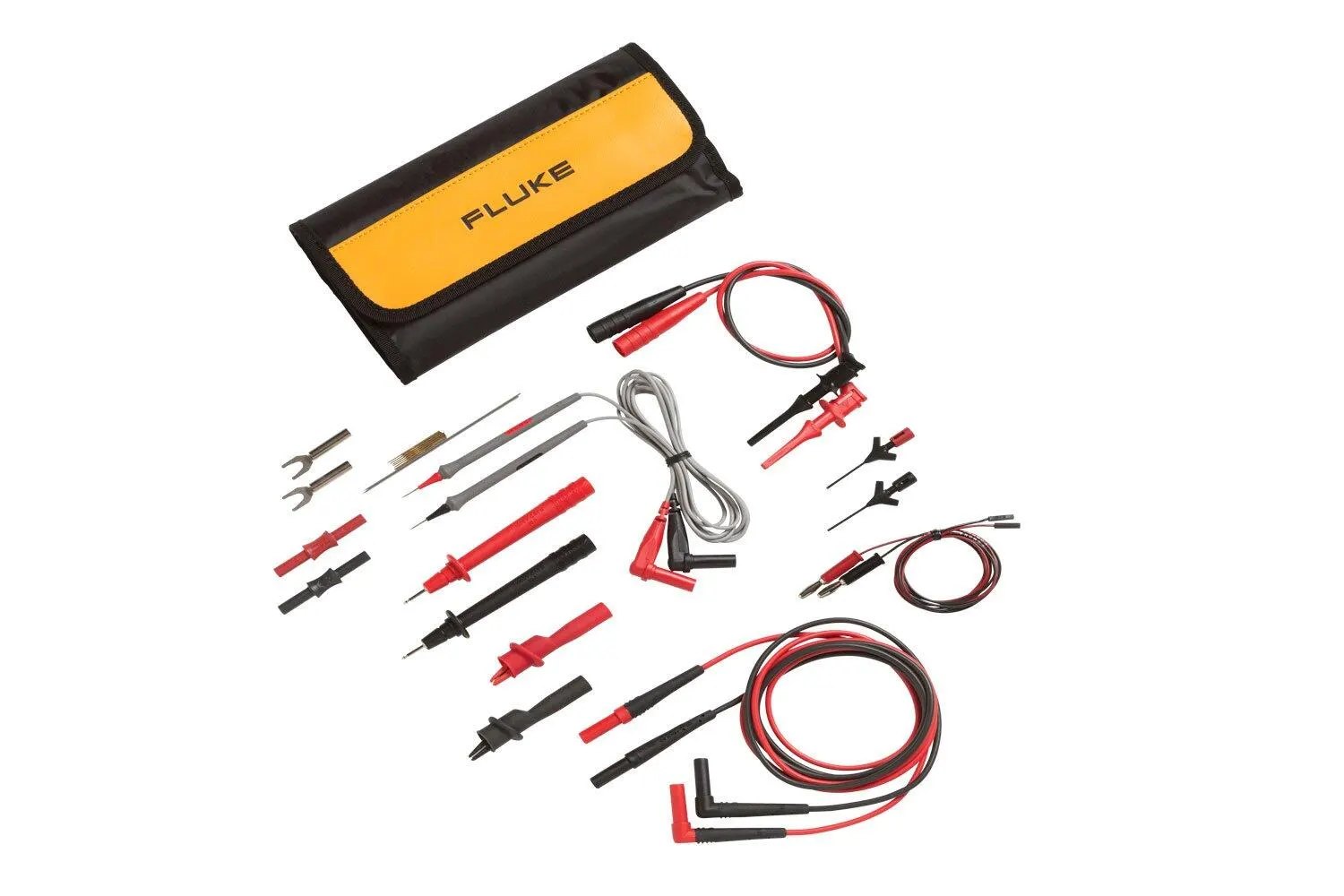

FLUKE TLK287 - 파우치와 테스트 리드, 프로브 등 마스터 리드 세트
파우치와 테스트 리드, 프로브 등 마스터 리드 세트

사양

TLK287
구성품 사양

항목사양
구성품스프링 팁 정밀 프로브, 마이크로 그래버, 미니 악어 클립, 그래버, 프로브, 모듈 테스트 리드, 커플러
프로브 형태SMD용 스프링 팁, 여러 개의 팁
그래버 형태마이크로 그래버(초소형), 일반 그래버
리드 구조모듈식, 커플러로 연장
용도전자 설계 검증, PCB 시험, 기판 수리
품번Fluke TLK287, Part# 3045631

활용 분야

전자 설계와
기판 수리 현장

  • 전자 설계 검증 — 회로 노드에 프로브를 대고 신호 전압을 확인합니다.
  • PCB 시험 — SMD 부품의 테스트 포인트를 짚어 가며 양부를 판정합니다.
  • 기판 수리 — 작은 부품의 접점을 그래버로 물려 둔 채 값을 측정합니다.
  • 긴 리드 배선 — 커플러로 리드를 이어 벤치 미터까지 연결합니다.

선택 가이드

기판 작업에 맞는
테스트 리드 세트 선택

이럴 때 (현장 조건)권장 모델선택 이유
SMD 테스트 포인트를 자주 짚을 때Fluke TLK287스프링 팁 프로브와 마이크로 그래버가 들어 있어 작은 테스트 포인트를 안정적으로 짚습니다.
1 m 리드와 IC 팁 어댑터가 필요할 때Fluke TL81A모듈 프로브와 훅·핀치 클립에 IC 팁 어댑터까지 갖춰 IC 핀 측정에 맞습니다.
기본 전자 리드부터 갖출 때Fluke TL80A리드와 악어 클립, 팁 연장을 한 쌍씩 담습니다.
설비 전원을 점검해야 할 때Fluke TLK289리드와 클립마다 등급이 명시되어 있어 현장 등급에 맞춰 고를 수 있습니다.

구성·옵션

TLK287 구성품과
주문 품번

구분내용
구성품스프링 팁 정밀 프로브 · 마이크로 그래버 · 미니 악어 클립 · 그래버 · 프로브 · 모듈 테스트 리드 · 커플러
품번Fluke TLK287, Part# 3045631
