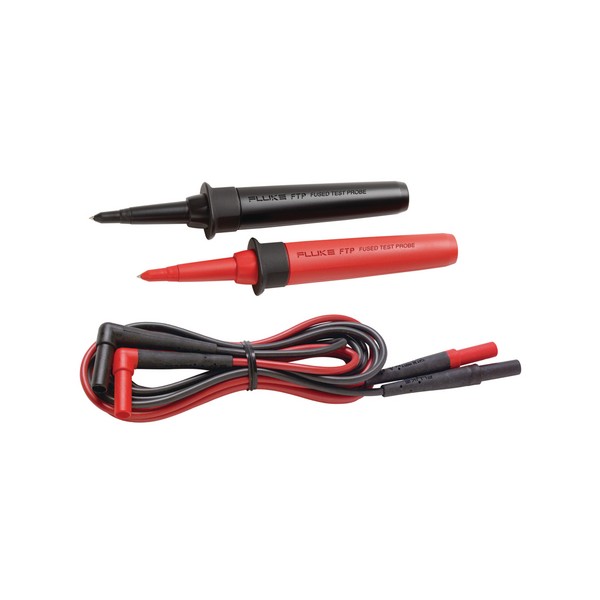

Fluke FTPL 퓨즈 내장형 테스트 프로브 키트

Fluke FTPL 퓨즈 내장형 테스트 프로브 키트

MODEL
FTPL
브랜드
FLUKE
제품 자료
제품문의 구매하기

퓨즈가 끊어져도 전압을 보여
무전압 오판을 줄이는 프로브

Fluke FTP · FTPL SureGrip 퓨즈 내장 테스트 프로브

견적 받기

Fluke 국내 공식 대리점

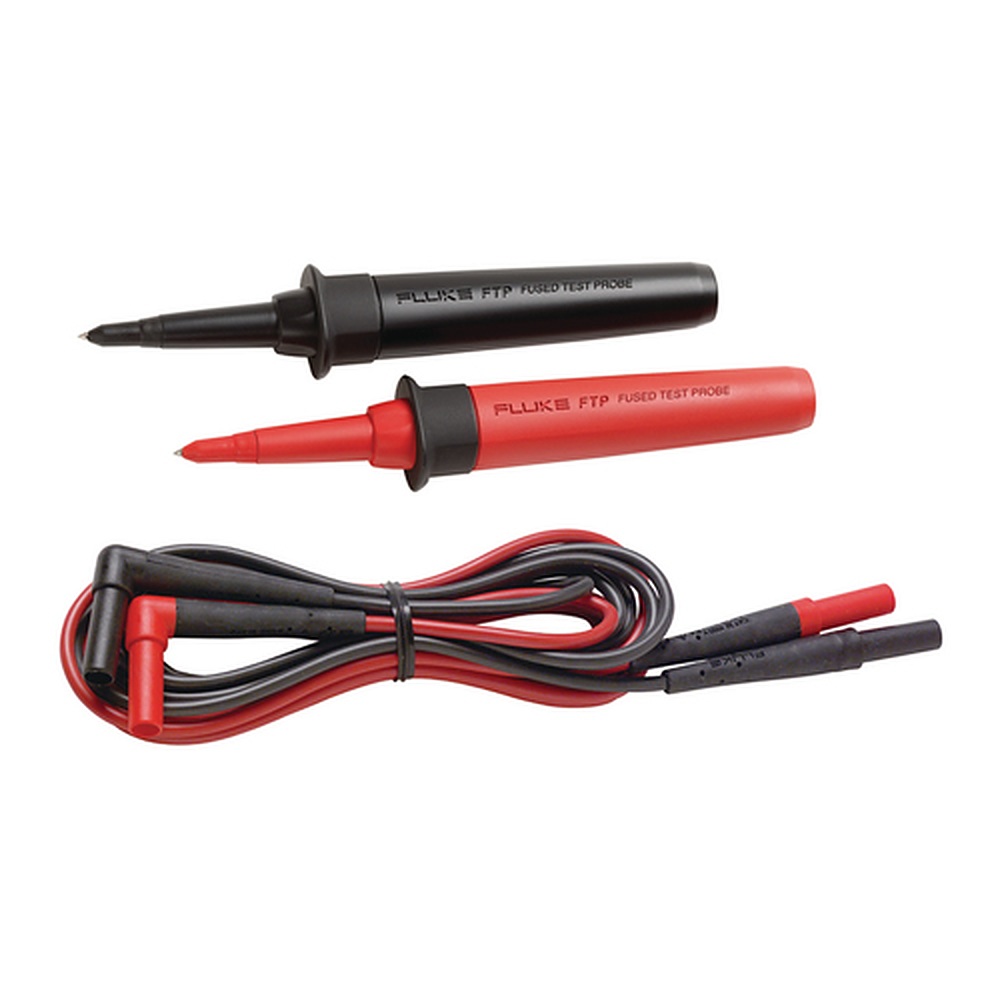

Fluke FTP · FTPL은 1000 V 11 A 퓨즈를 핸들에 내장한 SureGrip 퓨즈 내장 테스트 프로브(Fused Test Probe)입니다. 측정 중 프로브로 과전류가 흐르면 차단 용량 20 kA의 퓨즈가 회로를 끊으며, CAT III 1000 V · CAT IV 600 V 정격을 갖췄습니다.

퓨즈가 끊어진 뒤에도 프로브가 전압을 표시하므로 전압이 없다고 잘못 판단할 위험이 줄어듭니다. FTPL은 프로브와 TL224 리드를 묶은 세트입니다. 사용 온도는 -20 ~ 50 °C이며, 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

11 A

내장 퓨즈 정격 전류

20 kA

퓨즈 차단 용량

10 A

프로브 정격 전류

-20 ~ 50 °C

사용 온도 범위

특징

FTP 프로브의
퓨즈 보호 구조

핵심 특징현장에서 달라지는 점
핸들 내장 퓨즈과전류가 흐르는 순간 퓨즈가 회로를 끊어 프로브 팁과 리드가 손상되지 않게 합니다.
퓨즈 단선 후에도 전압 표시퓨즈가 끊어진 뒤에도 전압을 표시하므로 무전압으로 오판할 위험을 줄입니다.
랜턴형 스프링 접점4 mm 랜턴형 스프링 접점을 끼우고 뺄 수 있어 단자 형상에 맞게 팁 구성을 바꿀 수 있습니다.
GS38 IC 캡가까이 붙은 단자를 측정할 때 절연 캡을 씌워 인접 핀과의 접촉을 막습니다.
모듈형 리드 장착Fluke 모듈형 리드에 장착하므로 이미 가진 리드를 그대로 사용할 수 있습니다.

퓨즈 운용

FTP 퓨즈 단선 확인과
교체 절차

803293 규격 퓨즈로만 교체

교체 퓨즈는 Fluke 803293이며, 프로브 핸들의 나사를 풀어 바꿉니다. 퓨즈가 끊어지면 전류 모드가 작동하지 않으므로 측정 전후에 프로브 연속성을 확인하는 단계를 작업 순서에 넣어 두세요.

사양

FTP · FTPL
정격과 퓨즈 사양

항목FTPFTPL
구성SureGrip 퓨즈 내장 테스트 프로브FTP 프로브와 TL224 리드 세트
정격CAT III 1000 V · CAT IV 600 V · 10 A · 오염도 2CAT III 1000 V · CAT IV 600 V · 10 A · 오염도 2
내장 퓨즈1000 V 11 A, 차단 20 kA1000 V 11 A, 차단 20 kA
교체 퓨즈803293803293
부품번호해당 없음3460786

시리즈 공통 사양

항목사양
사용 온도-20 ~ 50 °C
팁2 mm 나사형, 4 mm 랜턴형 스프링 접점·GS38 IC 캡 탈착
장착Fluke 모듈형 리드 형식
보증 기간1년

활용 분야

퓨즈 내장 프로브가 필요한
과전류 위험 현장

  • 전압 측정 보호 — 프로브에 더해진 퓨즈가 과전류 순간에 프로브와 리드를 보호합니다.
  • 좁은 단자 측정 — 랜턴 팁과 IC 캡을 끼워 가까이 붙은 단자 사이를 측정합니다.
  • 리드 세트 구성 — FTPL은 TL224 리드가 함께 구성되어 바로 사용할 수 있습니다.
  • 저온·고온 현장 측정 — -20 ~ 50 °C 범위의 작업 환경에서 사용합니다.

선택 가이드

FTP 단품과 FTPL
리드 세트 선택

이럴 때 (현장 조건)권장 모델선택 이유
가진 모듈형 리드에 프로브만 더하려면FTP프로브 단품이므로 이미 보유한 모듈형 리드를 그대로 사용할 수 있습니다.
리드까지 한 세트로 새로 준비하려면FTPL세트에 TL224 리드가 들어 있어 리드를 새로 갖출 때 맞습니다.

구성·옵션

FTP · FTPL 모델별
포함 구성

모델구성교체 퓨즈
FTP퓨즈 내장 테스트 프로브803293
FTPLFTP 프로브와 TL224 리드 세트(Fluke 품번 3460786)803293
