Electro-PJP 390 Fused 퓨즈 프로브 w/Ø4MM

MODEL: 390 Fused
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

프로브 끝에서 과전류를 끊어
멀티미터를 지키는 퓨즈 프로브

Electro-PJP 390 · 490 · 590 Fused 퓨즈 내장 테스트 프로브

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 390 · 490 · 590 Fused는 0.5 A · 1 A · 2 A 퓨즈를 본체 안에 내장한 Ø4mm 소켓형 퓨즈 테스트 프로브(퓨즈 프로브)로, 별도 퓨즈 홀더 없이 프로브 끝에서 과전류를 차단해 멀티미터와 측정 회로를 보호합니다.

세 모델 모두 정격 전류는 20 A*이며, 별표대로 실제 값은 끼우는 퓨즈에 따라 달라집니다. CAT 등급은 390이 0.5 A 퓨즈에서 CAT III, 490과 590은 퓨즈 값과 관계없이 CAT II입니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

0.5 · 1 · 2 A

선택하는 내장 퓨즈 값

20 A*

퓨즈에 따라 정해지는 전류

CAT III

390 + 0.5 A 퓨즈 조합

IP2X

590 스프링 안전 팁

특징

390 · 490 · 590
퓨즈 내장 구조

핵심 특징	현장에서 달라지는 점
본체 내장 퓨즈	퓨즈가 프로브 안에 있어 리드를 단락시키는 사고에서도 계측기 입력 퓨즈가 먼저 소손되는 일을 줄입니다.
390 매우 가는 팁	가는 프로브 끝으로 밀집한 단자 사이에 접촉해 인접 단자 단락 위험을 낮춥니다.
490 리트랙터블 슬리브	슬리브를 밀어 올릴 때만 팁이 드러나므로 이동 중에는 노출 금속이 덮여 있습니다.
590 IP2X 스프링 팁과 락킹 슬리브	슬리브를 잠가 팁 길이를 고정하므로 반복 측정에서 접촉 거리가 일정합니다.
Ø4mm 바나나 소켓	490과 590은 기존 Ø4mm 안전 바나나 리드를 그대로 꽂을 수 있어 길이와 색상을 현장 배선에 맞추기 쉽습니다.

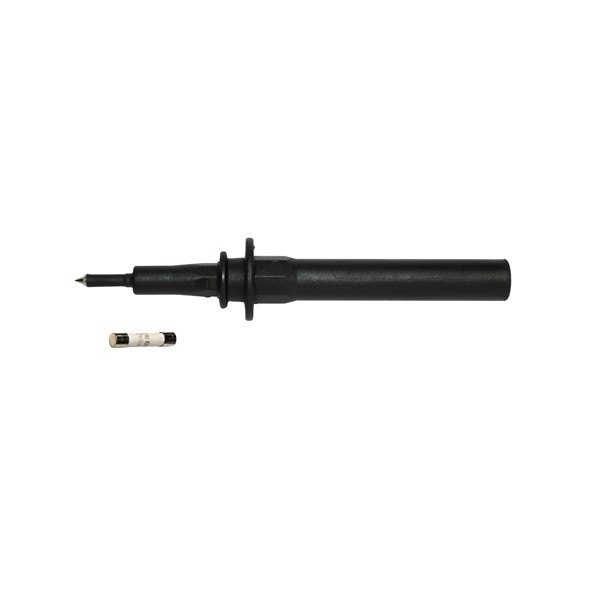

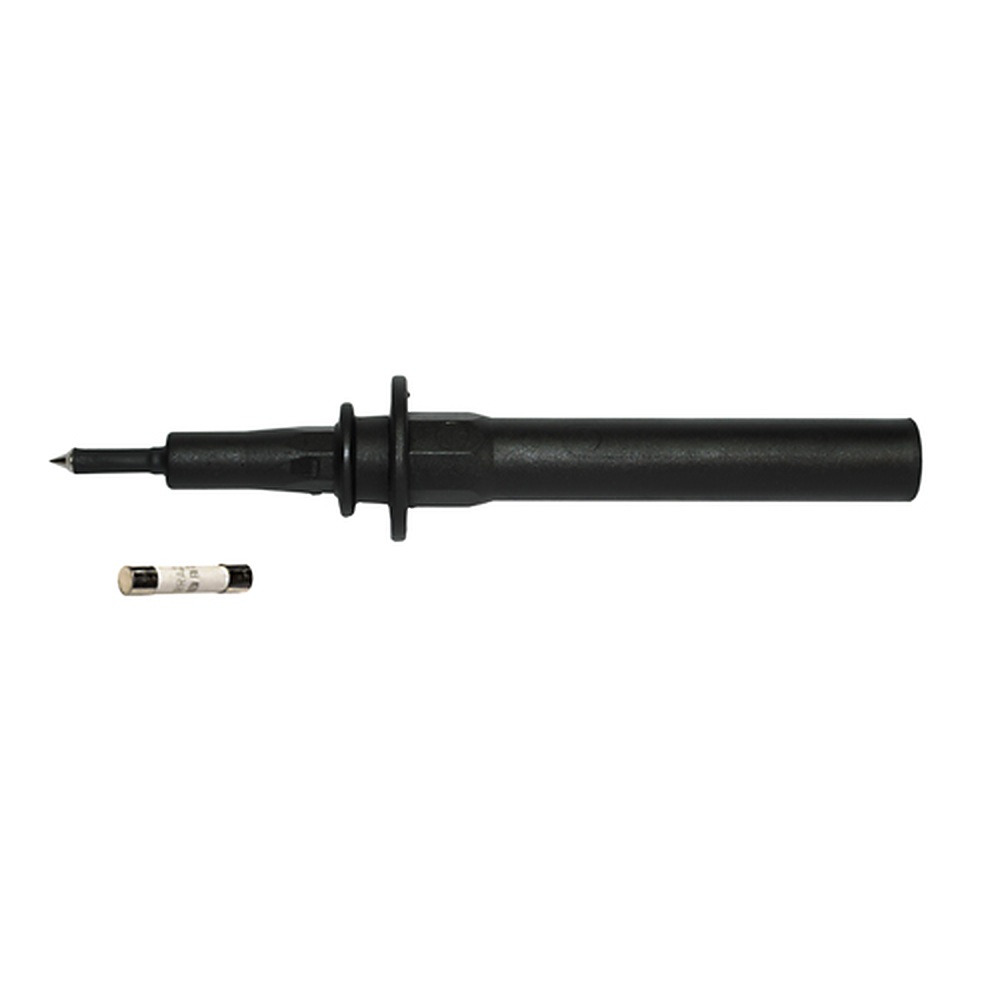

퓨즈와 함께 놓인 검정 퓨즈 테스트 프로브

정격 읽기

390의 0.5 A 구성과
모델별 CAT 등급

390은 0.5 A 퓨즈를 끼우면 1000 V AC CAT III이고, 1 A와 2 A 퓨즈에서는 CAT II로 내려갑니다. 490과 590은 퓨즈 값에 관계없이 1000 V AC CAT II이므로 계통 등급이 높은 설비에서는 390의 0.5 A 구성을 먼저 검토하세요.

차단 용량도 퓨즈 값에 따라 0.5 A는 50 kA, 1 A와 2 A는 30 kA로 나뉩니다. 이 값은 퓨즈의 정격이므로 프로브 본체의 CAT 등급과 별개로 계통 조건과 비교하세요.

프로브 본체 안의 퓨즈 위치

퓨즈는 소켓 쪽 몸체에 들어 있어 프로브 끝에서 발생한 과전류가 리드와 계측기로 이어지기 전에 끊깁니다. 소재는 390 · 490이 PP, 590이 PP · PA6.6이며 금속부는 황동과 CuBe에 니켈 도금을 한 구조입니다.

사양

퓨즈 프로브 세 모델의
구성과 공통 사양

모델	구성	0.5 A 퓨즈	1 A · 2 A 퓨즈	정격 전류	포장
390 Fused	매우 가는 퓨즈 프로브 · Ø4mm 안전 접속	1000 V AC CAT III · 50 kA	1000 V AC CAT II · 30 kA	20 A*	5개
490 Fused	Ø4mm 퓨즈 테스트 프로브 · 리트랙터블 슬리브 · Ø4mm 바나나 소켓	1000 V AC CAT II · 50 kA	1000 V AC CAT II · 30 kA	20 A*	5개
590 Fused	Ø4mm 퓨즈 · 스프링 IP2X 안전 팁 · 락킹 슬리브 · Ø4mm 바나나 소켓	1000 V AC CAT II · 50 kA	1000 V AC CAT II · 30 kA	20 A*	5개

시리즈 공통 사양

항목	사양
퓨즈 규격	0.5 A · 1 A · 2 A AC, 1000 V AC
정격 전류	20 A* (*끼우는 퓨즈에 따라 다름)
절연 소재	390 · 490 PP / 590 PP · PA6.6
금속부 소재	황동 · CuBe, 니켈 도금 (AuNi 도금은 요청 시)
품번 형식	390-IEC-{0,5A · 1A · 2A}1kV-# / 490-IEC-{0,5A · 1A · 2A}1kV-# / 590-IEC-{0,5A · 1A · 2A}1kV-#
색상	390 · 490 · 590 각각 6종
접속부	390 Ø4mm 안전 접속 / 490 · 590 Ø4mm 바나나 소켓
팁 보호	390 해당 없음 / 490 리트랙터블 슬리브 / 590 IP2X 스프링 팁 + 락킹 슬리브
포장 수량	5개

활용 분야

리드를 바꿔 꽂는
측정 환경

제어반 단자 점검 — 490 · 590의 바나나 소켓에 필요한 길이의 리드를 꽂아 반 안쪽 단자까지 도달합니다.
밀집 단자 측정 — 390의 가는 팁으로 단자 사이 간격이 좁은 기판과 릴레이 소켓을 측정합니다.
정기 설비 점검 — 락킹 슬리브의 590으로 같은 접촉 거리를 유지하며 여러 점을 반복 측정합니다.
계측기 입력 보호 — 퓨즈 값을 낮춰 두고 오결선 때 계측기 내부 퓨즈를 보호합니다.

선택 가이드

측정 조건으로 고르는
퓨즈 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
높은 계통 등급이 필요할 때	390 + 0.5 A 퓨즈	세 모델 가운데 CAT III가 되는 조합은 390의 0.5 A 구성뿐입니다.
팁이 드러나는 시점을 직접 조절할 때	490	리트랙터블 슬리브를 밀어 올릴 때만 팁이 노출됩니다.
반복 측정에서 접촉 거리를 일정하게 둘 때	590	락킹 슬리브가 팁 길이를 고정하고 IP2X 보호를 유지합니다.
퓨즈 없는 프로브가 필요할 때	Electro-PJP Ø4mm 테스트 프로브	퓨즈 없는 490 · 590이 별도 모델로 있습니다.

구성·옵션

프로브 본체 구성과
퓨즈 · 색상 선택

항목	내용
구성품	퓨즈 내장 테스트 프로브 본체
선택 항목	퓨즈 값 0.5 A · 1 A · 2 A AC, 색상 6종
별매	리드는 Ø4mm 안전 바나나 리드, 교체용 퓨즈는 Electro-PJP 고차단 퓨즈
포장 수량	5개 단위

퓨즈 프로브와 함께 보는
리드 · 교체 퓨즈

퓨즈 없는 490 · 590과 어떤 점이 다릅니까?
퓨즈를 본체에 내장했다는 점이 다릅니다. 퓨즈 없는 490 · 590은 CAT II 20 A 정격의 별도 모델로, Electro-PJP 테스트 프로브에서 확인하세요.
390 · 490 · 590 퓨즈 값은 어떻게 정합니까?
0.5 A, 1 A, 2 A AC 중 하나를 주문할 때 정합니다. 높은 CAT 등급이 필요하면 390에 0.5 A를, 큰 전류를 흘릴 때는 1 A나 2 A를 선택하세요.
490 대신 590을 사용해도 됩니까?
정격은 같지만 팁 구조가 다릅니다. 490은 슬리브가 움직이고 590은 스프링 팁을 락킹 슬리브로 고정하므로, 반복 측정이라면 590이 맞습니다.
프로브에 연결할 리드는 어떤 규격입니까?
Ø4mm 바나나 소켓 규격입니다. 490 · 590은 Ø4mm 안전 바나나 리드를 그대로 꽂고, 390은 Ø4mm 안전 접속으로 연결합니다.
