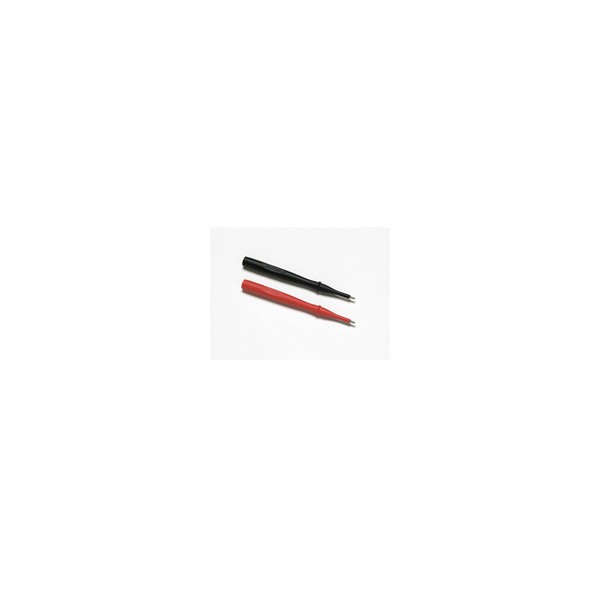

Fluke TP38 Slim Reach 테스트 프로브

MODEL: TP38
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

단자 형상에 맞춰 고르는
멀티미터용 테스트 프로브

Fluke TP · TL · TLK · AC288 · MP1 테스트 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke TP · TL · TLK · AC288 · MP1 14종은 슬림 리치, 랜턴 팁, 전자 회로용, 소켓용, 터미널 블록용, 자석 팁까지 단자 형상별로 나뉜 테스트 프로브(Test Probe)입니다. 멀티미터 리드 끝에 끼워 좁은 단자나 기판 위 부품에 접촉하도록 돕는 계측 액세서리입니다.

정격은 모델마다 달라 TP2 · TP4 · TP74 · TP220은 CAT II 1000 V에 10 A, TP80은 CAT III 1000 V에 1 A입니다. 측정할 단자에 맞는 팁 형상과 회로에 맞는 정격을 함께 대조해 고르세요. 전 모델에 1년 보증이 적용되며, (주)테솔이 국내에 공식 공급합니다.

14종

프로브·팁·세트 모델 수

10 A

TP2 · TP4 · TP38 · TP74 · TP220 정격 전류

1 m

TL910 리드 길이

-20 ~ 55 °C

AC288 사용 온도 범위

특징

단자 형상에 따른
Fluke 테스트 프로브 구분

핵심 특징	현장에서 달라지는 점
슬림 리치 바디(TP2 · TP4 · TP38)	가는 바디가 오목한 단자 안쪽까지 닿으므로 좁은 단자에서도 팁이 미끄러지지 않습니다.
IC 절연 캡(TP80)	밀집된 보드에서 인접 핀끼리 쇼트되는 것을 막아 측정 중 회로 손상을 줄입니다.
랜턴 팁 스프링 접점(TP74)	바나나형 스프링 접점과 니켈 도금 황동 팁이 접촉을 안정적으로 유지합니다.
교체 팁(TL910 · TP912)	TL910의 마모된 팁만 TP912의 금도금·스테인리스 팁으로 바꾸면 되므로 프로브 본체는 계속 사용할 수 있습니다.
소켓 맞춤(TLK290)	플렉시블 프로브가 소켓 지름에 맞게 끼워지므로 손을 떼도 접촉이 유지됩니다.
버튼 테스트(TP165X)	프로브의 버튼으로 테스트 전압을 인가하므로 패널에서 눈을 떼지 않고 측정할 수 있습니다.

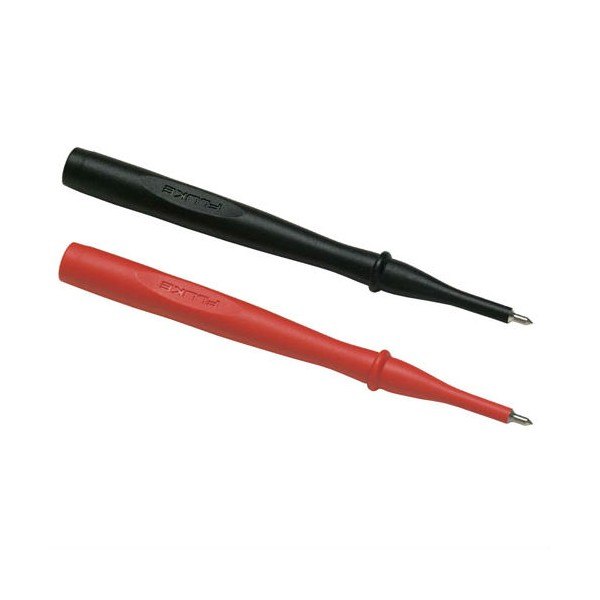

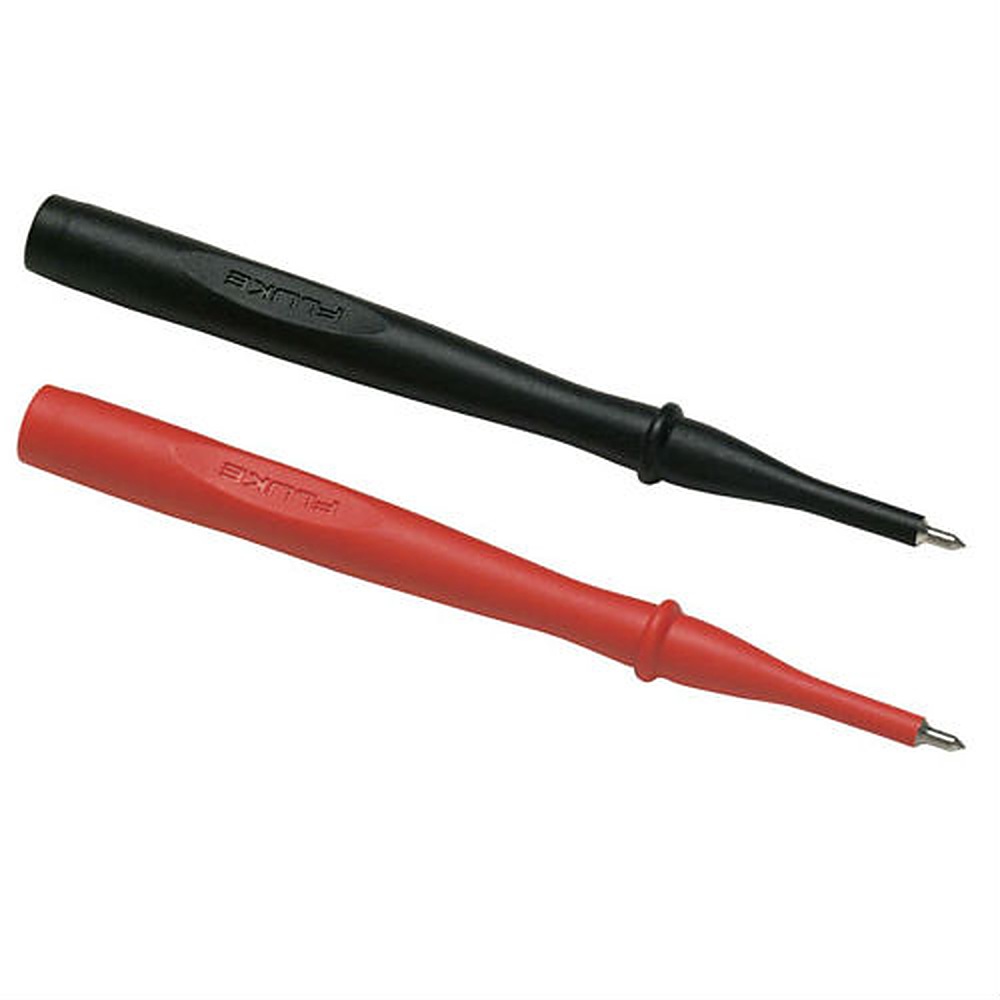

검정과 빨강 슬림 테스트 프로브 한 쌍

정격 확인

프로브별 CAT 등급과
보호 캡 조건

모델마다 다른 CAT 등급과 전류 정격

TP74의 CAT III 1000 V는 보호 캡을 끼웠을 때만 적용되며 캡이 없으면 CAT II 1000 V입니다. TP80은 CAT III 1000 V이지만 전류 정격이 1 A이고, TP88은 60 V DC까지 시험된 부품입니다.

리드와 연결해 사용할 때는 구성 전체의 정격이 가장 낮은 부품의 정격을 따릅니다. TP912는 TL910 교체 팁이므로 TL910 구성의 정격을 적용하세요.

사양

테스트 프로브 14종의
형상·정격 사양

모델	종류	형상·구성
TP2	슬림 리치 프로브	2 mm 팁, 한 쌍(빨강 · 검정)
TP4	슬림 리치 프로브	4 mm 팁, IEC 벽 콘센트에 맞음, 한 쌍(빨강 · 검정)
TP38	슬림 리치 프로브 세트	절연 프로브 팁
TP74	랜턴 팁 프로브	바나나식 스프링 접점, 니켈 도금 황동 팁
TP80	전자 회로용 프로브	IC 절연 캡
TP220	SureGrip 산업용 프로브	산업 현장용 그립
TP88	리지드 백프로브 핀	2 mm 프로브에 끼움, 2 in 핀
TP912	TL910 교체 팁	금도금 · 스테인리스 팁 5세트
TL910	전자 테스트 프로브	1 mm 팁, 팁 길이 최대 100 mm, 리드 1 m, 스프링 금도금 팁 3 + 스테인리스 팁 2
TLK290	플렉시블 소켓 프로브 세트	플렉시블 소켓 프로브 3 + 대형 악어 클립 1, 소켓 4 ~ 8 mm
TLK291	퓨즈 테스트 프로브 세트	부품번호 2435108
TP165X	원격 제어 프로브	슬림 프로브에 테스트 버튼, 1500 · 1650 시리즈 테스터용, 부품번호 2107742
AC288	터미널 블록 프로브	절연 샤프트 11.5 cm, 1 mm 리트랙터블 팁이 8.4 mm까지 연장
MP1	자석 프로브 팁	4 mm 바나나용, 4개 세트

모델별 정격

모델	정격
TP2	CAT II 1000 V · 10 A
TP4	CAT II 1000 V · 10 A
TP38	CAT IV 600 V · CAT III 1000 V · 10 A · UL listed
TP74	CAT II 1000 V · 10 A (보호 캡 사용 시 CAT III 1000 V)
TP80	CAT III 1000 V · 1 A
TP220	CAT II 1000 V · 10 A
TP88	60 V DC까지 시험
TL910	CAT II 1000 V · 3 A
TLK290	프로브 CAT II 1000 V · 8 A, 악어 클립 CAT III 1000 V · 16 A
AC288	CAT III 1000 V · CAT IV 600 V (IEC 61010-031), 사용 온도 -20 ~ 55 °C

시리즈 공통 사양

항목	사양
보증 기간	1년
TL910 교체 팁	TP912 (금도금 · 스테인리스 5세트)

활용 분야

팁 형상별
프로브 적용 현장

전자 기판 측정 — TL910의 가는 팁으로 좁은 부품 사이에 접촉합니다.
3상 소켓 점검 — TLK290을 소켓에 끼워 접촉을 고정합니다.
절연저항계 연결 — TP165X의 버튼으로 1500 · 1650 시리즈 테스터에 테스트 전압을 인가합니다.
퓨즈 테스트 — TLK291 세트로 퓨즈 양단에 접촉해 통전을 확인합니다.
전압 리드 연결 — MP1 자석 팁으로 바나나 리드를 금속 단자에 붙여 둡니다.

선택 가이드

측정 대상에 맞는
테스트 프로브 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 단자를 측정할 때	TP2 · TP4 · TP220	슬림 리치 바디 또는 SureGrip 그립이 단자 안쪽까지 닿으므로 좁은 단자 측정에 맞습니다.
벽 콘센트에 접촉할 때	TP4	팁 지름이 IEC 벽 콘센트에 맞아 콘센트 단자에 바로 접촉합니다.
전자 회로를 측정할 때	TL910 · TP80	가는 팁 또는 IC 절연 캡을 갖춰 핀이 밀집한 전자 회로 측정에 맞습니다.
소켓·3상을 점검할 때	TLK290	플렉시블 소켓 프로브 3개와 대형 악어 클립 1개로 구성되어 소켓 점검에 맞습니다.
패널을 보며 테스트할 때	TP165X	프로브 버튼으로 원격 테스트를 하므로 패널을 보면서 측정할 수 있습니다.

구성·옵션

프로브 모델별
포함 구성

모델	구성
TP2 · TP4	프로브 한 쌍(빨강 · 검정)
TP912	TL910 교체 팁 5쌍(금도금 · 스테인리스)
TL910	리드 1 m, 팁 길이 100 mm, 금도금 팁 3세트 · 스테인리스 팁 2세트
TLK290	플렉시블 소켓 프로브 3 + 대형 악어 클립 1
TP88	2 mm 프로브에 끼우는 백프로브 핀(2 in)

테스트 프로브와 함께 보는
관련 액세서리

TP2와 TP4는 무엇이 다릅니까?
팁 지름이 다릅니다. TP2는 2 mm, TP4는 4 mm 팁이며 TP4는 IEC 벽 콘센트에 맞습니다. 정격은 CAT II 1000 V, 10 A로 같습니다.
TL910의 팁이 마모되면 어떻게 교체합니까?
TP912 교체 팁으로 바꿉니다. 금도금 팁과 스테인리스 팁이 5세트 들어 있어 프로브 본체는 그대로 사용할 수 있습니다.
Fluke 테스트 프로브는 모델마다 CAT 등급이 다릅니까?
네, 다릅니다. TP38은 CAT IV 600 V, TP2 · TP220은 CAT II 1000 V, TP74는 CAT II 1000 V(보호 캡 사용 시 CAT III 1000 V), TP80은 CAT III 1000 V이면서 1 A입니다.
정격이 다른 프로브와 리드를 함께 연결해 사용할 수 있습니까?
네, 다만 전체 정격은 가장 낮은 부품을 따릅니다. 리드와 프로브의 정격을 모두 대조한 뒤 구성하세요.
TP165X는 어떤 테스터에 사용합니까?
1500 · 1650 시리즈 테스터용 원격 제어 프로브입니다. 프로브의 테스트 버튼을 누르면 패널에서 눈을 떼지 않고 측정할 수 있습니다.
