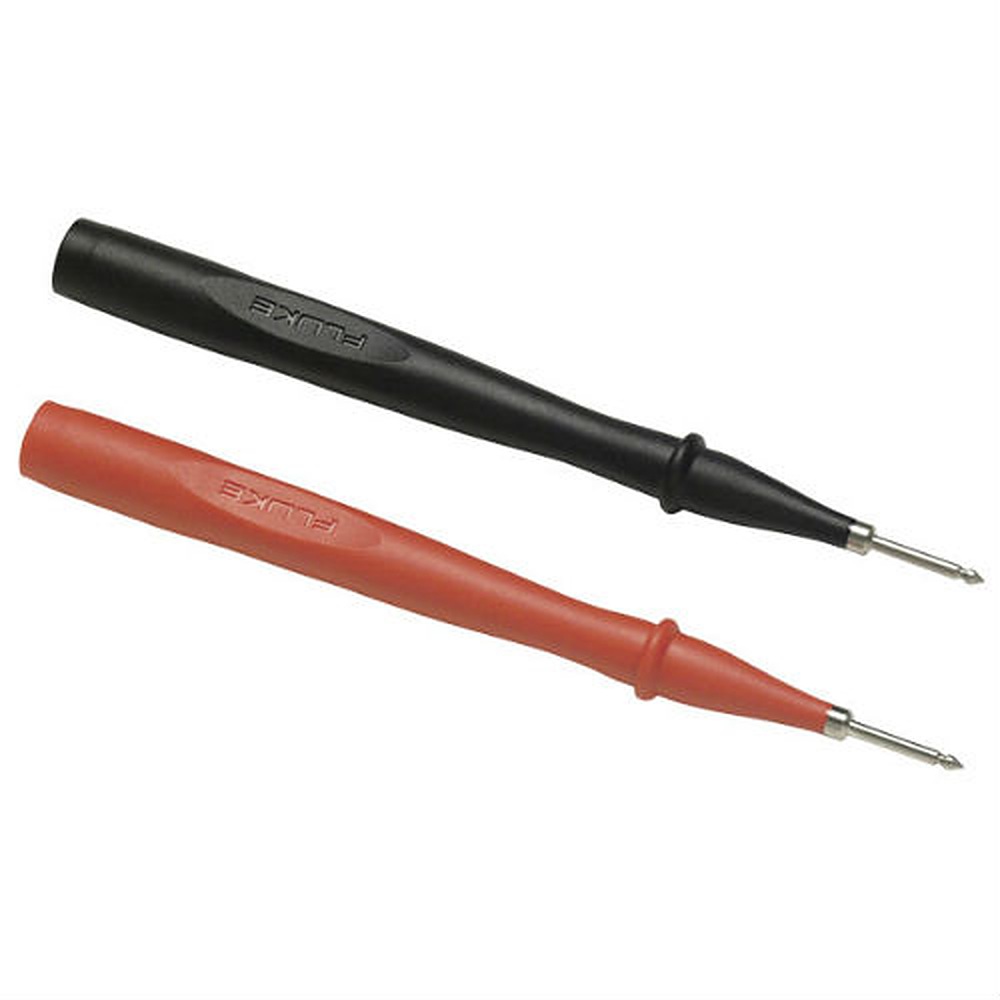

Fluke TP2 Slim Reach 테스트 프로브

MODEL: TP2
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

단자 형상에 맞춰 고르는
멀티미터용 테스트 프로브

Fluke TP · TL · TLK · AC288 · MP1 테스트 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke TP · TL · TLK · AC288 · MP1 14종은 슬림 리치, 랜턴 팁, 전자 회로용, 소켓용, 터미널 블록용, 자석 팁까지 단자 형상별로 나뉜 테스트 프로브(Test Probe)입니다. 멀티미터 리드 끝에 끼워 좁은 단자나 기판 위 부품에 접촉하도록 돕는 계측 액세서리입니다.

정격은 모델마다 달라 TP2 · TP4 · TP74 · TP220은 CAT II 1000 V에 10 A, TP80은 CAT III 1000 V에 1 A입니다. 측정할 단자에 맞는 팁 형상과 회로에 맞는 정격을 함께 대조해 고르세요. 전 모델에 1년 보증이 적용되며, (주)테솔이 국내에 공식 공급합니다.

14종

프로브·팁·세트 모델 수

10 A

TP2 · TP4 · TP38 · TP74 · TP220 정격 전류

1 m

TL910 리드 길이

-20 ~ 55 °C

AC288 사용 온도 범위

특징

단자 형상에 따른
Fluke 테스트 프로브 구분

핵심 특징	현장에서 달라지는 점
슬림 리치 바디(TP2 · TP4 · TP38)	가는 바디가 오목한 단자 안쪽까지 닿으므로 좁은 단자에서도 팁이 미끄러지지 않습니다.
IC 절연 캡(TP80)	밀집된 보드에서 인접 핀끼리 쇼트되는 것을 막아 측정 중 회로 손상을 줄입니다.
랜턴 팁 스프링 접점(TP74)	바나나형 스프링 접점과 니켈 도금 황동 팁이 접촉을 안정적으로 유지합니다.
교체 팁(TL910 · TP912)	TL910의 마모된 팁만 TP912의 금도금·스테인리스 팁으로 바꾸면 되므로 프로브 본체는 계속 사용할 수 있습니다.
소켓 맞춤(TLK290)	플렉시블 프로브가 소켓 지름에 맞게 끼워지므로 손을 떼도 접촉이 유지됩니다.
버튼 테스트(TP165X)	프로브의 버튼으로 테스트 전압을 인가하므로 패널에서 눈을 떼지 않고 측정할 수 있습니다.

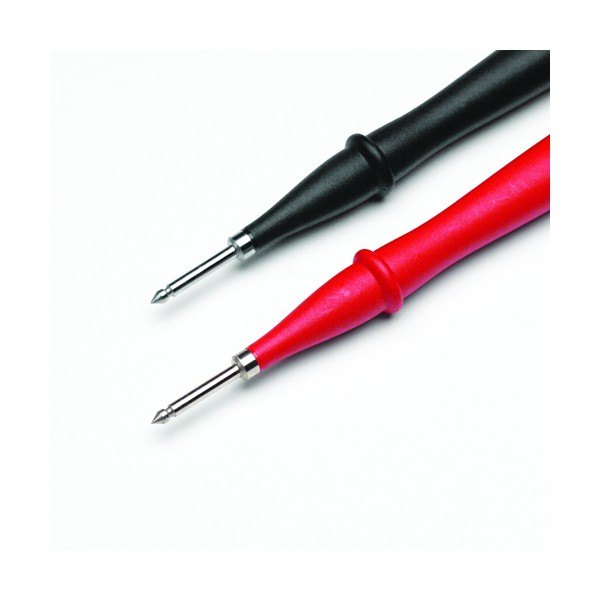

뾰족한 팁이 보이는 검정과 빨강 프로브 확대

정격 확인

프로브별 CAT 등급과
보호 캡 조건

모델마다 다른 CAT 등급과 전류 정격

TP74의 CAT III 1000 V는 보호 캡을 끼웠을 때만 적용되며 캡이 없으면 CAT II 1000 V입니다. TP80은 CAT III 1000 V이지만 전류 정격이 1 A이고, TP88은 60 V DC까지 시험된 부품입니다.

리드와 연결해 사용할 때는 구성 전체의 정격이 가장 낮은 부품의 정격을 따릅니다. TP912는 TL910 교체 팁이므로 TL910 구성의 정격을 적용하세요.

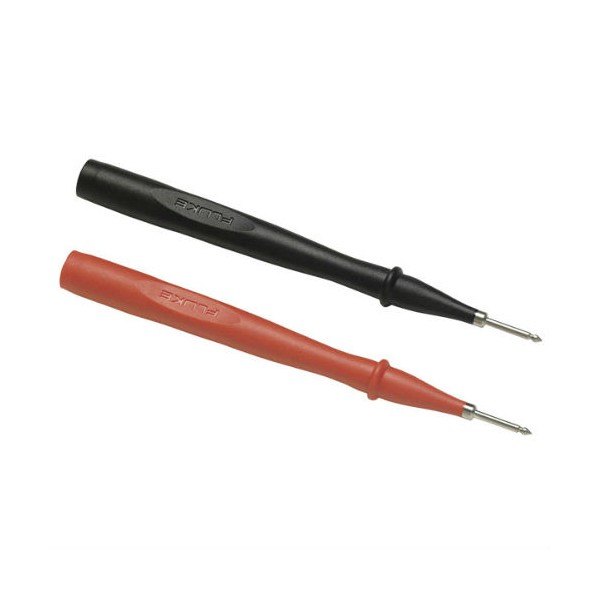

가늘고 긴 검정과 빨강 테스트 프로브 한 쌍

사양

테스트 프로브 14종의
형상·정격 사양

모델	종류	형상·구성
TP2	슬림 리치 프로브	2 mm 팁, 한 쌍(빨강 · 검정)
TP4	슬림 리치 프로브	4 mm 팁, IEC 벽 콘센트에 맞음, 한 쌍(빨강 · 검정)
TP38	슬림 리치 프로브 세트	절연 프로브 팁
TP74	랜턴 팁 프로브	바나나식 스프링 접점, 니켈 도금 황동 팁
TP80	전자 회로용 프로브	IC 절연 캡
TP220	SureGrip 산업용 프로브	산업 현장용 그립
TP88	리지드 백프로브 핀	2 mm 프로브에 끼움, 2 in 핀
TP912	TL910 교체 팁	금도금 · 스테인리스 팁 5세트
TL910	전자 테스트 프로브	1 mm 팁, 팁 길이 최대 100 mm, 리드 1 m, 스프링 금도금 팁 3 + 스테인리스 팁 2
TLK290	플렉시블 소켓 프로브 세트	플렉시블 소켓 프로브 3 + 대형 악어 클립 1, 소켓 4 ~ 8 mm
TLK291	퓨즈 테스트 프로브 세트	부품번호 2435108
TP165X	원격 제어 프로브	슬림 프로브에 테스트 버튼, 1500 · 1650 시리즈 테스터용, 부품번호 2107742
AC288	터미널 블록 프로브	절연 샤프트 11.5 cm, 1 mm 리트랙터블 팁이 8.4 mm까지 연장
MP1	자석 프로브 팁	4 mm 바나나용, 4개 세트

모델별 정격

모델	정격
TP2	CAT II 1000 V · 10 A
TP4	CAT II 1000 V · 10 A
TP38	CAT IV 600 V · CAT III 1000 V · 10 A · UL listed
TP74	CAT II 1000 V · 10 A (보호 캡 사용 시 CAT III 1000 V)
TP80	CAT III 1000 V · 1 A
TP220	CAT II 1000 V · 10 A
TP88	60 V DC까지 시험
TL910	CAT II 1000 V · 3 A
TLK290	프로브 CAT II 1000 V · 8 A, 악어 클립 CAT III 1000 V · 16 A
AC288	CAT III 1000 V · CAT IV 600 V (IEC 61010-031), 사용 온도 -20 ~ 55 °C

시리즈 공통 사양

항목	사양
보증 기간	1년
TL910 교체 팁	TP912 (금도금 · 스테인리스 5세트)

활용 분야

팁 형상별
프로브 적용 현장

전자 기판 측정 — TL910의 가는 팁으로 좁은 부품 사이에 접촉합니다.
3상 소켓 점검 — TLK290을 소켓에 끼워 접촉을 고정합니다.
절연저항계 연결 — TP165X의 버튼으로 1500 · 1650 시리즈 테스터에 테스트 전압을 인가합니다.
퓨즈 테스트 — TLK291 세트로 퓨즈 양단에 접촉해 통전을 확인합니다.
전압 리드 연결 — MP1 자석 팁으로 바나나 리드를 금속 단자에 붙여 둡니다.

선택 가이드

측정 대상에 맞는
테스트 프로브 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 단자를 측정할 때	TP2 · TP4 · TP220	슬림 리치 바디 또는 SureGrip 그립이 단자 안쪽까지 닿으므로 좁은 단자 측정에 맞습니다.
벽 콘센트에 접촉할 때	TP4	팁 지름이 IEC 벽 콘센트에 맞아 콘센트 단자에 바로 접촉합니다.
전자 회로를 측정할 때	TL910 · TP80	가는 팁 또는 IC 절연 캡을 갖춰 핀이 밀집한 전자 회로 측정에 맞습니다.
소켓·3상을 점검할 때	TLK290	플렉시블 소켓 프로브 3개와 대형 악어 클립 1개로 구성되어 소켓 점검에 맞습니다.
패널을 보며 테스트할 때	TP165X	프로브 버튼으로 원격 테스트를 하므로 패널을 보면서 측정할 수 있습니다.

구성·옵션

프로브 모델별
포함 구성

모델	구성
TP2 · TP4	프로브 한 쌍(빨강 · 검정)
TP912	TL910 교체 팁 5쌍(금도금 · 스테인리스)
TL910	리드 1 m, 팁 길이 100 mm, 금도금 팁 3세트 · 스테인리스 팁 2세트
TLK290	플렉시블 소켓 프로브 3 + 대형 악어 클립 1
TP88	2 mm 프로브에 끼우는 백프로브 핀(2 in)

테스트 프로브와 함께 보는
관련 액세서리

TP2와 TP4는 무엇이 다릅니까?
팁 지름이 다릅니다. TP2는 2 mm, TP4는 4 mm 팁이며 TP4는 IEC 벽 콘센트에 맞습니다. 정격은 CAT II 1000 V, 10 A로 같습니다.
TL910의 팁이 마모되면 어떻게 교체합니까?
TP912 교체 팁으로 바꿉니다. 금도금 팁과 스테인리스 팁이 5세트 들어 있어 프로브 본체는 그대로 사용할 수 있습니다.
Fluke 테스트 프로브는 모델마다 CAT 등급이 다릅니까?
네, 다릅니다. TP38은 CAT IV 600 V, TP2 · TP220은 CAT II 1000 V, TP74는 CAT II 1000 V(보호 캡 사용 시 CAT III 1000 V), TP80은 CAT III 1000 V이면서 1 A입니다.
정격이 다른 프로브와 리드를 함께 연결해 사용할 수 있습니까?
네, 다만 전체 정격은 가장 낮은 부품을 따릅니다. 리드와 프로브의 정격을 모두 대조한 뒤 구성하세요.
TP165X는 어떤 테스터에 사용합니까?
1500 · 1650 시리즈 테스터용 원격 제어 프로브입니다. 프로브의 테스트 버튼을 누르면 패널에서 눈을 떼지 않고 측정할 수 있습니다.
