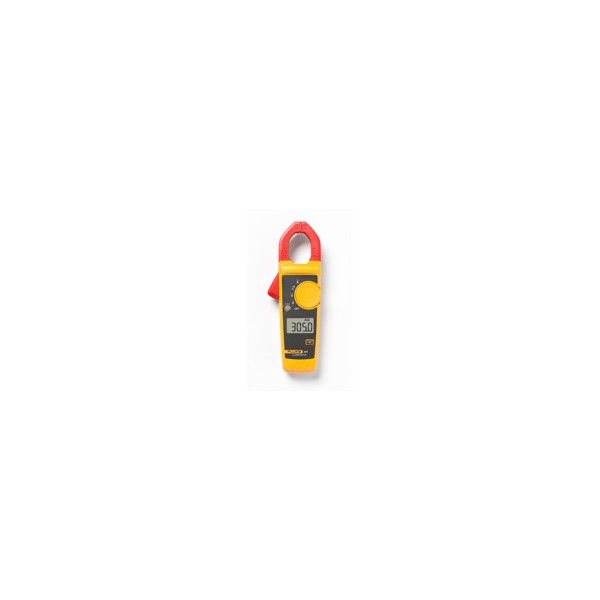

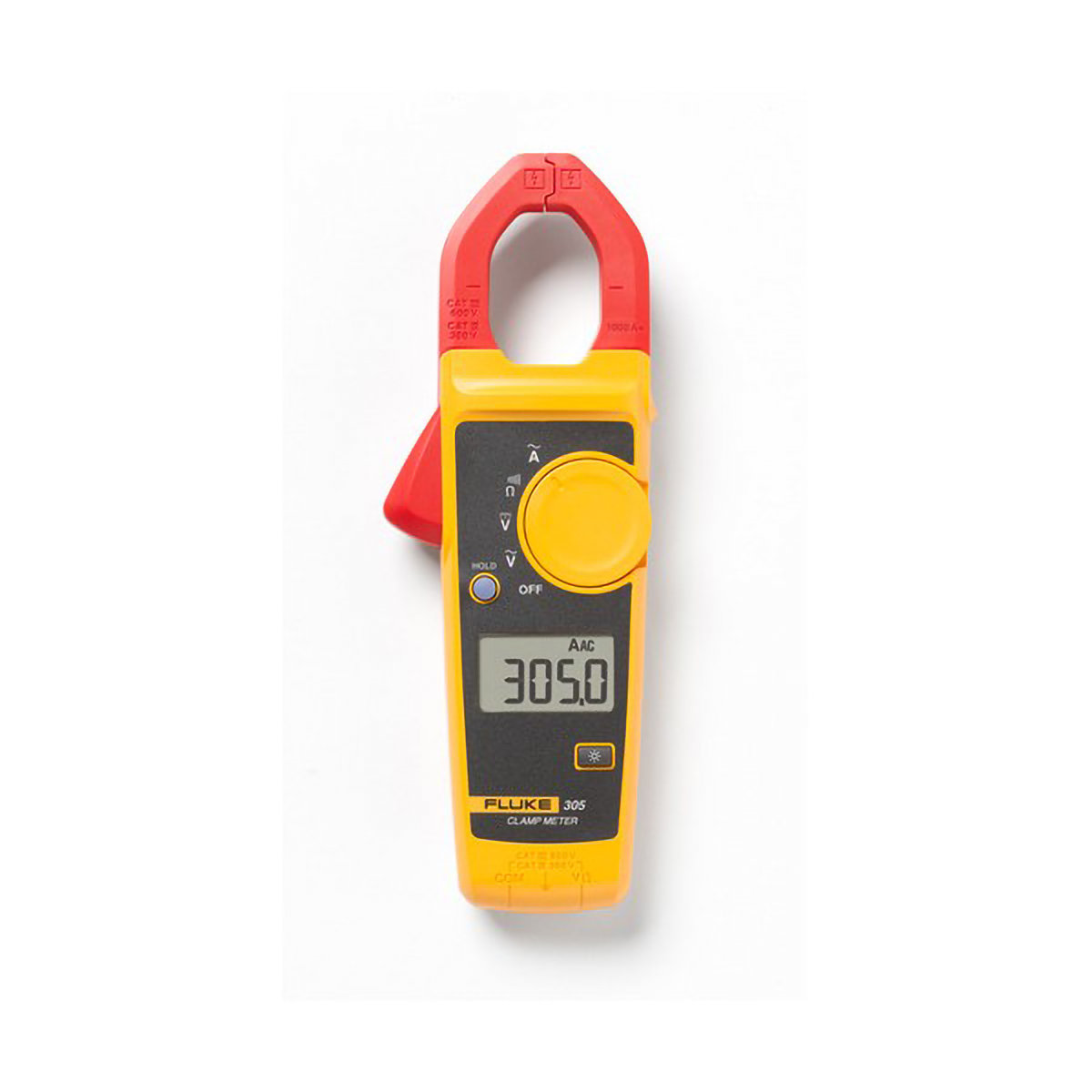

Fluke 305/APAC (AC 1000A)

MODEL: Fluke 305/APAC
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배전반 2차 측 전류를
점검하는 슬림 클램프미터

Fluke 305 교류 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 305는 교류 999.9 A, 전압 600 V, 저항 4000 Ω을 측정하는 교류 클램프미터(얇은 본체에 30 mm 집게를 갖춘 슬림형 계측기)입니다. 배전반 2차 측과 설비 전원선의 전류 점검에 적합합니다.

교류 전류 정확도는 ±(2 % + 5)이며, 통전은 70 Ω 이하에서 판정합니다. 인체공학적으로 설계한 본체라 설비를 옮겨 다니며 사용하기 편하고, 안전 등급은 CAT IV 300 V / CAT III 600 V입니다. 305는 (주)테솔이 국내에 공식 공급합니다.

999.9 A

교류 전류 최대 측정

30 mm

집게 크기

28 mm

본체 두께

CAT IV

CAT IV 300 V, CAT III 600 V

특징

999.9 A를 측정하는
Fluke 305 슬림 본체

핵심 특징	현장에서 달라지는 점
교류 999.9 A	교류 전류를 999.9 A까지 측정하므로 큰 부하 회로도 범위를 바꾸지 않고 읽습니다.
전선을 감싸는 집게	넓은 집게가 전선을 감싸므로 굵은 케이블도 측정할 수 있습니다.
교류·직류 전압	400 V와 600 V 범위를 ±(1.5 % + 5) 정확도로 측정해 전원 상태를 함께 확인합니다.
저항과 통전	4000 Ω 저항과 70 Ω 이하 통전 판정으로 회로 연결 상태를 확인합니다.
백라이트·데이터 홀드	백라이트로 어두운 곳에서도 값을 읽고, 데이터 홀드로 측정값을 화면에 고정합니다.

배전반 점검

차단기 2차 측
전류 확인

배전반에서는 차단기 2차 측 전선을 집게로 감싸 부하 전류를 읽고, 공조나 기계 설비의 전원선 전류도 같은 방법으로 확인합니다. 정기 점검에서 교류 전류를 반복해 측정하는 용도에 맞습니다.

설비를 옮겨 다니는 점검

본체가 얇아 여러 설비를 돌며 점검하는 현장에 알맞습니다. 좁고 어두운 자리에서는 백라이트와 데이터 홀드로 값을 확인하세요.

안전 등급

305의 CAT 등급과
응답 방식

등급은 CAT IV 300 V / CAT III 600 V이므로 이 값을 넘는 회로에는 사용하지 마세요. 305는 True-RMS 방식이 아니어서, 파형이 일그러진 부하라면 323이나 301C와 비교해 고르세요. 판독 기준을 유지하려면 주기적으로 교정하고, 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

305 전류·전압·안전
상세 사양

항목	사양
교류 전류	999.9 A · ±(2 % + 5)
직류 전류	없음
교류 · 직류 전압	400 / 600 V · ±(1.5 % + 5)
저항 · 통전	4000 Ω ±(1 % + 5) · 통전 ≤ 70 Ω
응답 방식	True-RMS 방식 아님
집게	30 mm
화면 · 기능	백라이트 · 데이터 홀드
동작 온도	0 ~ 40 °C
크기 · 배터리	208 × 58.5 × 28 mm · AA 2개
안전 · 보호 등급	CAT IV 300 V / CAT III 600 V · IP30 (IEC 60529, 비동작 시)
보증 · 구성품	2년 · TL75 테스트 리드

활용 분야

배전반과 설비의
정기 점검

배전반 점검 — 차단기 2차 측 전선 전류를 확인합니다.
설비 점검 — 공조나 기계 설비 전원선 전류를 확인합니다.
정기 점검 — 일상 유지보수 때 교류 전류를 반복해 확인합니다.
현장 이동 — 얇은 본체로 여러 설비를 돌며 확인합니다.

선택 가이드

305와 비교하는
301 시리즈·True-RMS 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
파형이 일그러진 부하를 True-RMS로 측정하려면	323 또는 301C	두 모델 모두 True-RMS 방식이라 일그러진 파형도 실효값으로 읽습니다.
직류 전류도 측정하려면	325 또는 301E	직류 전류 측정을 지원해 교류와 직류 회로를 한 대로 점검합니다.
교류 999.9 A와 넓은 집게로 충분하다면	305	교류 999.9 A에 CAT IV 300 V / CAT III 600 V 등급을 갖춰 배전반 2차 측 점검에 맞습니다.

301 시리즈 사양 비교

모델	교류 전류	직류 전류	응답 방식	집게	안전 등급
301B	600.0 A	없음	True-RMS 아님	34 mm	CAT III 300 V
301C	1000 A	없음	True-RMS	34 mm	CAT III 300 V
301E	1000 A	1000 A	True-RMS 아님	34 mm	CAT III 300 V
305	999.9 A	없음	True-RMS 방식 아님	30 mm	CAT IV 300 V / CAT III 600 V

구성·옵션

305 기본 구성

구분	내용
구성품	305 클램프미터, TL75 테스트 리드, AA 배터리 2개, 사용 설명서
크기	208 × 58.5 × 28 mm
보증	2년
동작 온도	0 ~ 40 °C
안전 등급	CAT IV 300 V, CAT III 600 V

305와 함께 보는
교류 클램프미터

Fluke 301E 교류 · 직류 포켓형 클램프미터
Fluke 301B 포켓형 교류 클램프미터
Fluke 374 FC True-RMS 교류 · 직류 클램프미터

Fluke 305로 True-RMS 측정을 할 수 있습니까?
아닙니다. 305는 True-RMS 방식이 아니므로, 인버터 부하가 많다면 323이나 301C를 검토하세요.
305는 최대 몇 A까지 측정합니까?
교류 999.9 A까지 측정합니다. 직류 전류는 측정하지 않습니다.
305의 CAT 등급은 어떻게 됩니까?
CAT IV 300 V, CAT III 600 V입니다. 이 등급을 넘는 회로에는 사용하지 마세요.
305는 301E와 무엇이 다릅니까?
305는 교류 999.9 A만 측정하며 CAT IV 300 V / CAT III 600 V 등급을 갖췄습니다. 301E는 직류 1000 A까지 측정합니다.
305의 정기 교정도 의뢰할 수 있습니까?
네, 사용 범위를 알려 주시면 교정 방법을 안내해 드립니다. (주)테솔의 KOLAS 인정 범위 안에서 가능한지 먼저 확인합니다.
