Fluke i2500-18 AC 전류클램프

MODEL
FLUKE i2500-18/i2500-10
브랜드
FLUKE

iFlex 호환 미터의 범위를⁣ 2500 A까지 넓히는 프로브

Fluke i2500-18 · i2500-10 iFlex 플렉시블 전류 프로브

견적 받기

Fluke 한국 공식 대리점

Fluke i2500-18과 i2500-10은 iFlex 호환 Fluke 클램프 미터의 AC 전류 범위를 2500 A까지 넓히는 플렉시블 전류 프로브(로고스키 코일)입니다. 루프 길이는 45 cm와 25 cm 두 가지이며, 굵은 케이블 다발과 좁은 배전반 도체의 전류를 환산 없이 측정합니다.

Ø 7.5 mm 코일이 클램프가 들어가지 않는 좁은 틈에도 들어가고, 호환 미터에서 0.1 A 분해능으로 전류값을 바로 읽을 수 있습니다. 기동 순간의 돌입 전류도 측정합니다. CAT IV 600 V · CAT III 1000 V 등급과 3년 보증을 갖춘 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

2500 A

호환 미터와 합친 AC 전류

45 · 25 cm

두 가지 루프 길이

Ø 7.5 mm

코일 직경

3년

표준 보증 기간

특징

좁은 공간과 굵은 도체에⁣ 맞춘 플렉시블 구조

핵심 특징현장에서 달라지는 점
Ø 7.5 mm 얇은 코일클램프 턱이 들어가지 않는 좁은 틈에도 코일을 넣을 수 있어 측정 위치를 확보하기 쉽습니다.
환산 없는 표시호환 클램프 미터에서 A 값이 그대로 표시되므로 계수 입력이나 계산이 필요 없습니다.
2500 A AC 범위호환 미터의 범위를 대전류까지 넓혀 클램프로 물기 어려운 도체의 전류도 읽습니다.
돌입 전류 측정호환 미터의 돌입 전류 기능과 함께 쓰면 기동 순간의 전류를 기록할 수 있습니다.
외부 자계 40 dB 제거케이블이 결합부에서 10 cm 이상 떨어져 있으면 인접 도체의 자계 영향이 줄어듭니다.
3년 보증현장에서 자주 쓰는 플렉시블 프로브의 유지 부담이 줄어듭니다.

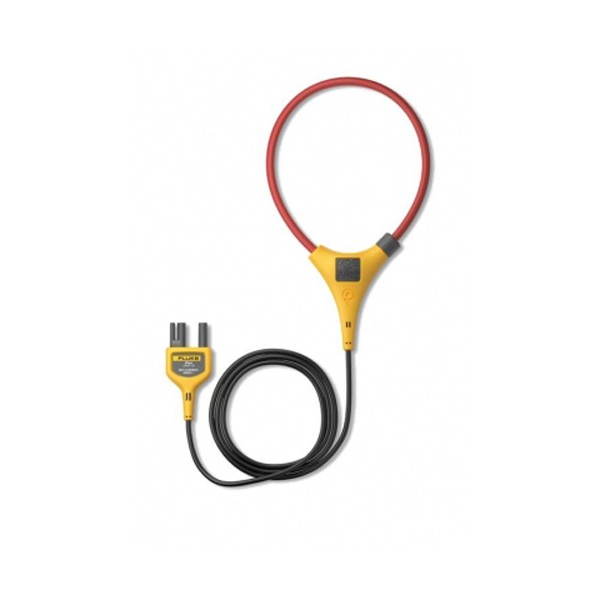

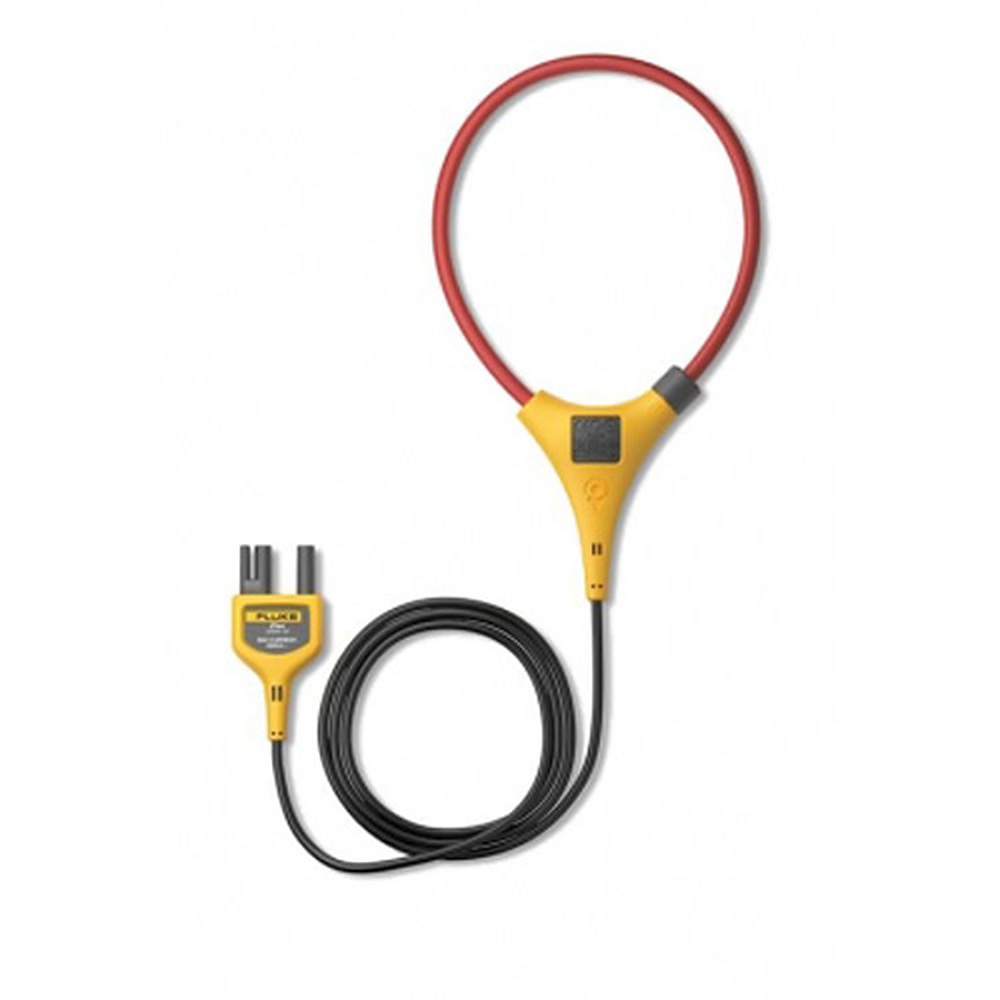

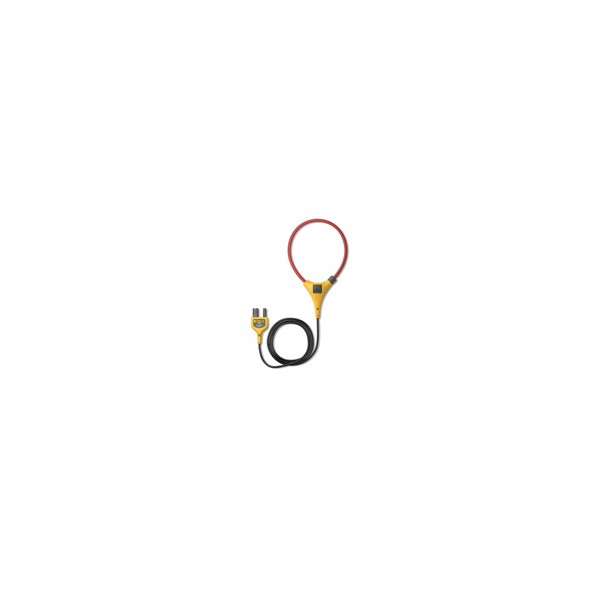

FLUKE i2500-18/i2500-10 - 케이블에 연결된 붉은색 플렉시블 전류 프로브
케이블에 연결된 붉은색 플렉시블 전류 프로브

위치 오차

도체 위치에 따라⁣ 더해지는 오차

불확도는 도체가 코일 중앙의 최적 위치에 있을 때 규정되며, 최적 위치에서 벗어난 거리별 추가 오차는 루프 길이마다 다릅니다. 45 cm 모델은 35.6 mm에서 ±0.5 %, 50.8 mm에서 ±1 %, 63.5 mm에서 ±2 %가 더해지고, 25 cm 모델은 12.7 mm에서 ±0.5 %, 20.3 mm에서 ±1 %, 35.6 mm에서 ±2 %가 더해집니다.

루프 길이

루프 길이와⁣ 도체 배치 선택

45 cm와 25 cm의 사용 구분

굵은 케이블 다발과 여유 공간이 있는 부스바는 45 cm 루프인 i2500-18이, 도체 사이가 좁은 배전반 안쪽은 25 cm 루프인 i2500-10이 다루기 쉽습니다. 같은 도체라도 루프가 짧을수록 최적 위치 허용 폭이 좁아지므로 도체를 코일 중앙에 정확히 맞추세요.

FLUKE i2500-18/i2500-10 - 장갑 낀 손으로 플렉시블 프로브를 설치하는 모습
장갑 낀 손으로 플렉시블 프로브를 설치하는 모습

사양

45 cm·25 cm 루프 비교와⁣ 공통 사양

항목i2500-18i2500-10
루프 길이45 cm25 cm
위치 오차 (최적 위치 기준 추가)35.6 mm ±0.5 %, 50.8 mm ±1 %, 63.5 mm ±2 %12.7 mm ±0.5 %, 20.3 mm ±1 %, 35.6 mm ±2 %
부품번호36764053676410

시리즈 공통 사양

항목사양
AC 전류 (호환 미터 사용)2500 A, 분해능 0.1 A, 3 % ± 5 digits (프로브와 미터 정확도 포함)
주파수 (호환 미터 사용)500 Hz 범위, 분해능 0.1 Hz, 0.5 % ± 5 digits
돌입 전류호환 미터에서 측정
외부 자계 제거40 dB (케이블이 결합부에서 10 cm 이상일 때)
코일 직경 · 케이블Ø 7.5 mm · 1.8 m
안전 등급CAT IV 600 V, CAT III 1000 V (IEC 61010-2-032)
호환 조건iFlex 호환 Fluke 클램프 미터 필요 (Fluke 376 FC 포함)
보증3년

활용 분야

클램프가 들어가지 않는⁣ 도체 점검

  • 굵은 케이블 다발·부스바 — 45 cm 루프로 감아 대전류를 환산 없이 확인합니다.
  • 좁은 배전반 내부 — 25 cm 루프를 도체 사이에 넣어 분기 회로 전류를 측정합니다.
  • 클램프 미터 범위 확장 — 호환 미터의 측정 범위를 2500 A까지 넓힙니다.
  • 기동 전류 확인 — 기동 순간의 돌입 전류를 호환 미터에서 기록합니다.
FLUKE i2500-18/i2500-10 - 손으로 플렉시블 프로브를 설비에 감는 모습
손으로 플렉시블 프로브를 설비에 감는 모습

선택 가이드

도체 배치로 고르는⁣ 플렉시블 프로브

이럴 때 (현장 조건)권장 모델선택 이유
굵은 케이블 다발·부스바(여유 공간)일 때i2500-18루프 길이 45 cm로 큰 도체를 여유 있게 감습니다.
좁은 배전반 안에서 측정할 때i2500-10루프 길이 25 cm라 도체 사이 좁은 틈에 넣기 쉽습니다.
스코프·로거 출력이 필요할 때i3000s Flex-24 · i6000s Flex-24자체 출력이 있어 클램프 미터 없이 스코프와 로거에 연결합니다.
멀티미터 바나나 출력이 필요할 때i2000 Flex20·200·2000 A 세 범위의 플렉시블 프로브입니다.

구성·옵션

모델별 구성과⁣ 호환 미터 조건

구분내용
i2500-18부품번호 3676405, 루프 45 cm
i2500-10부품번호 3676410, 루프 25 cm
호환 미터iFlex 호환 Fluke 클램프 미터 (376 FC 등, 모델별 호환 여부는 도입 전 검토)
보증3년
FLUKE i2500-18/i2500-10 - 플렉시블 프로브를 감은 모습의 일부
플렉시블 프로브를 감은 모습의 일부
