Dickson Cobalt XS™ LoRaWAN® 지원 모니터링 데이터로거
NEW

Dickson Cobalt XS™ LoRaWAN® 지원 모니터링 데이터로거

MODEL
Cobalt XS™
브랜드
DICKSON

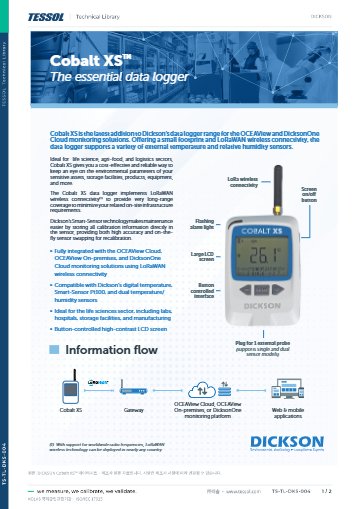

제품 자료
제품문의 구매하기

초저온 냉동고와 LN2 탱크를
기록하는 소형 LoRaWAN 로거

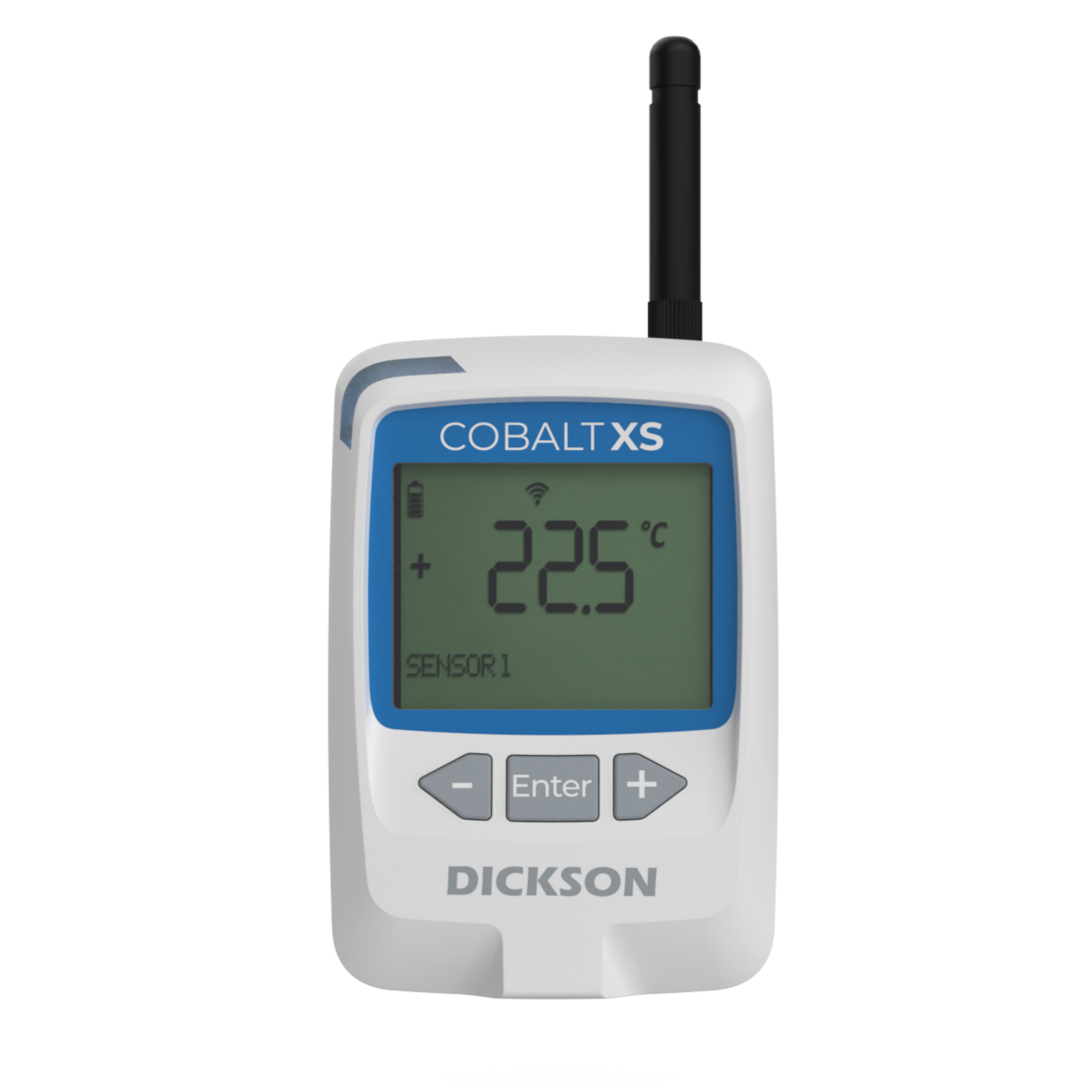

DICKSON Cobalt XS LoRaWAN 데이터로거

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON Cobalt XS는 Binder 커넥터 하나에 온도·Pt100·온습도 스마트 센서를 꽂아 LoRaWAN으로 OCEAView에 전송하는 소형 데이터로거(Data Logger)입니다. 냉동고와 초저온 냉동고, LN2 탱크, 인큐베이터의 보관 환경 기록에 알맞습니다.

센서당 4,000개 메모리에는 10분 간격으로 기록할 때 약 4주 분량이 본체에 저장됩니다. 3.6 V 리튬 배터리는 표준 사용 조건에서 최소 1년 동안 교체 없이 운용할 수 있습니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4,000개

센서당 메모리

최대 약 15 km

LoRaWAN 가시거리

최소 1년

표준 사용 배터리

2.4" LCD

설정·최근 값 확인

특징

센서만 바꿔 끼우는
소형 무선 로거

핵심 특징현장에서 달라지는 점
Binder 커넥터 1개단일 또는 듀얼 센서 프로브를 꽂아 온도, Pt100, 온습도 가운데 측정 항목을 정할 수 있습니다.
교정값 내장 센서교정값이 스마트 센서에 저장되어 있어 재교정 때 현장에서 센서만 교체하면 됩니다.
상한·하한 경보상한과 하한을 각각 3개까지 두고 지연 시간도 함께 지정할 수 있습니다.
LCD 화면설정과 동기화, 최근 값, 배터리, 신호 상태를 본체 화면에서 바로 확인할 수 있습니다.
LoRaWAN과 BLE측정값은 LoRaWAN으로 전송하고, 설정은 OCEAView Mobile 앱에서 블루투스로 진행합니다.
OCEAView 소프트웨어OCEAView Cloud 또는 On-premises에서 여러 대의 기록을 한곳에 모아 확인합니다.

교정 관리

센서 교체로 마치는
재교정

스마트 센서에 교정값이 들어 있으므로 재교정 시기에 로거를 설비에서 떼어 내지 않고 센서만 바꿔 끼우면 됩니다. 측정점이 여러 곳인 설비라면 Cobalt X 시리즈를, 인큐베이터의 CO2 기록이라면 Cobalt X에 CO2 스마트 센서를 꽂는 구성을 검토하세요.

센서만 교체하는 재교정

교체한 센서가 교정값을 그대로 가져오므로 보관 설비의 기록 공백이 줄어듭니다. 센서 교정은 (주)테솔이 KOLAS 인정 범위 안에서 진행할 수 있는지 확인해 안내해 드립니다.

경보와 기록

상·하한 경보 6개와
메모리 용량

경보는 상한 3개와 하한 3개로 단계를 나누어 지정할 수 있습니다. 기준을 넘으면 표시등이 깜박이고 경보가 모니터링 플랫폼으로 전송됩니다. 메모리는 센서당 4,000개이며, 10분 간격으로 기록하면 약 4주 동안 저장됩니다.

전원은 사용자가 교체하는 3.6 V 리튬 배터리이며 SAFT LS17500만 사용합니다. 표준 사용 조건에서 최소 1년을 운용하므로 배터리 교체는 연 단위 점검 일정에 넣어 관리하세요.

설치 환경

사용 환경 조건과
IP67 케이스

기본 사용 환경은 0 ~ +50 °C, 0 ~ 90 %RH, 최대 고도 2,000 m의 실내입니다. IP67 케이스(옵션)를 달면 -30 ~ +50 °C, 0 ~ 99.9 %RH까지 넓어지므로 냉장 창고와 콜드룸처럼 습도가 높은 장소에 알맞습니다.

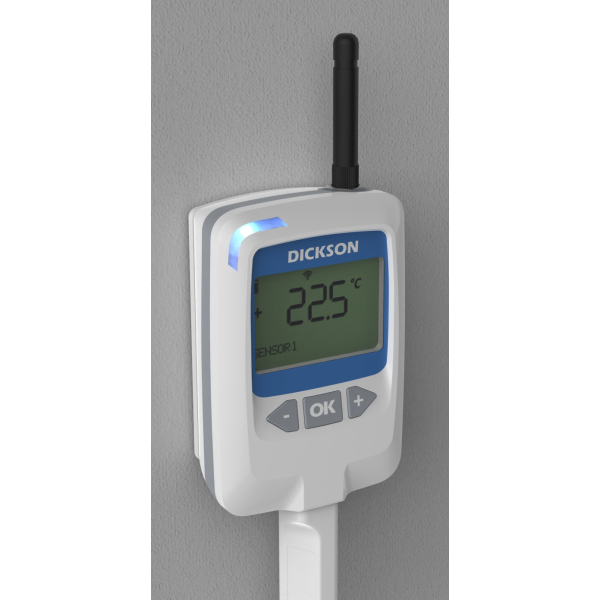

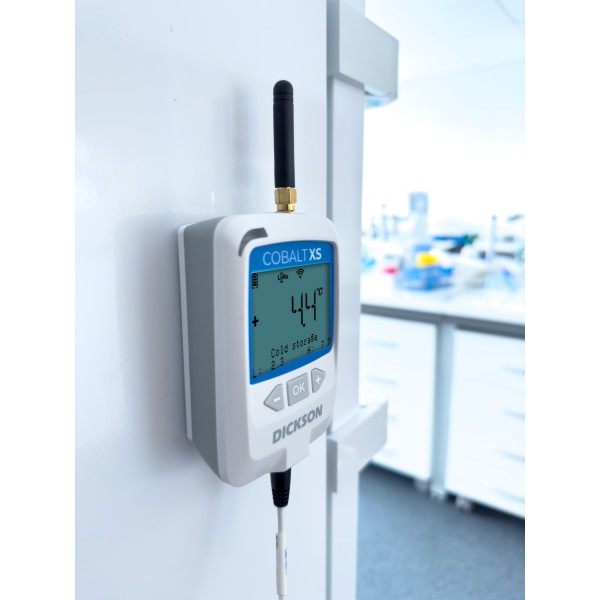

냉장 창고 설치 예

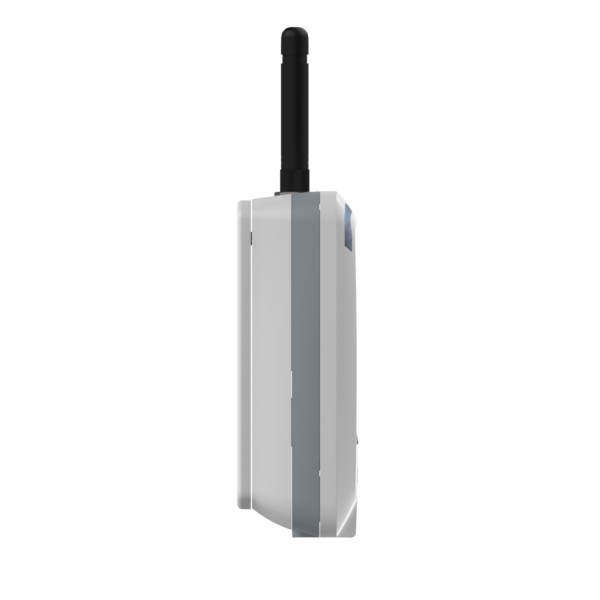

ABS 케이스 본체는 69 × 107 × 31 mm, 배터리 포함 130 g이어서 벽면이나 설비 옆면에 붙여 설치할 수 있습니다. 센서 케이블만 문틈으로 넣어 보관 공간 안의 온습도를 측정합니다.

사용 방법

DICKSON Cobalt XS
버튼 설정과 LoRaWAN 시험

Cobalt XS는 Binder 커넥터 하나에 스마트 센서를 꽂고 LoRaWAN으로 OCEAView Cloud나 OCEAView On-premises에 측정값을 보냅니다. 기록 설정은 OCEAView에서 하며, Bluetooth로는 OCEAView Mobile 3.6.2 이상과 연결됩니다.

소프트웨어·도구하는 일
OCEAView (Cloud · On-premises)기록 설정, 상한·하한 경보 관리, 경보 확인
OCEAView Mobile 3.6.2 이상Bluetooth Low Energy로 로거 연결
로거 메뉴 (가운데 버튼 길게)LoRaWAN Test·Range test, Synchronize, Refresh sensors
Dickson LoRa gateway로거 데이터를 플랫폼으로 전달

처음 연결하는 순서

순서할 일
1배터리 덮개를 열고 SAFT LS17500 전지를 극성에 맞춰 넣은 뒤 덮개를 닫으세요.
2안테나를 플러그에 올려 황동 링을 손으로 조이고, 센서 플러그의 홈을 커넥터 키에 맞춰 끝까지 꽂습니다.
3처음 켜지면 좌우 화살표 버튼으로 OCEAView Cloud 또는 OCEAView On-premises를 고르고 OK를 누르세요(On-premises는 8자리 Customer ID 입력).
4가운데 버튼을 길게 눌러 메뉴를 열고 LoRaWAN > Test를 실행해 게이트웨이가 범위 안에 있는지 확인합니다.
5OCEAView에서 기록을 설정한 뒤 메뉴의 Synchronize를 눌러 변경 내용을 로거에 전달하세요.

Synchronize는 약 30초 간격을 두고 누르세요. 센서를 바꾼 뒤에는 Sensors > Refresh sensors로 플랫폼 정보를 갱신하고, 경보 확인은 로거가 아니라 플랫폼에서 합니다.

사양

Cobalt XS
상세 사양

항목사양
지원 센서디지털 온도 · 스마트 센서 Pt100 · 온습도 (센서 별매)
측정점Binder 커넥터 1개 (단일 · 듀얼 센서 프로브)
표시2.4" (6.1 cm) LCD · 설정 · 동기화 · 최근 값 · 배터리 · 신호
경보점멸 표시 · 상한 3개 · 하한 3개, 지연 설정 · 모니터링 플랫폼으로 전송
통신LoRaWAN (가시거리 약 15 km) · BLE (OCEAView Mobile 3.6.2 이상)
소프트웨어OCEAView Cloud · OCEAView On-premises
메모리센서당 4,000개 (10분 간격 약 4주)
전원3.6 V 리튬, 사용자 교체 (SAFT LS17500 전용) · 표준 사용 최소 1년
사용 환경0 ~ +50 °C, 0 ~ 90 %RH · IP67 케이스(옵션) 사용 시 -30 ~ +50 °C, 0 ~ 99.9 %RH · 최대 고도 2,000 m · 실내용
케이스 · 크기ABS · 69 × 107 × 31 mm · 배터리 포함 130 g

활용 분야

보관 설비의
온도 기록 현장

  • 냉장고·냉동고 — 보관 온도의 변화를 기록합니다.
  • 초저온 냉동고(ULT) — 극저온 보관 상태를 기록합니다.
  • LN2 탱크 — 액체질소 탱크 주변의 온도를 기록합니다.
  • 인큐베이터 — 배양 조건을 기록합니다.
  • 냉장 창고·콜드룸 — 보관 공간의 온습도를 기록합니다.

선택 가이드

측정 항목으로
고르는 센서 구성

이럴 때 (현장 조건·용량·규격)권장 구성선택 이유
온도만 기록할 때Cobalt XS + 온도 스마트 센서디지털 온도 센서 한 종류로 보관 온도를 기록하는 기본 구성입니다.
온도와 습도를 함께 기록할 때Cobalt XS + 온습도 스마트 센서듀얼 센서 프로브로 온습도를 한 커넥터에서 측정합니다.
Pt100 센서로 측정할 때Cobalt XS + Pt100 스마트 센서Pt100 방식의 스마트 센서를 연결합니다.
측정 자리를 여러 곳으로 늘릴 때Cobalt X 시리즈Cobalt XS는 커넥터가 1개이므로 다점 측정은 Cobalt X로 구성하세요.
CO2를 함께 기록할 때Cobalt X + CO2 스마트 센서인큐베이터의 CO2는 Cobalt X에 CO2 스마트 센서를 꽂아 기록합니다.

구성·옵션

로거와
별매 센서

구분내용비고
Cobalt XS 로거기본 구성배터리 포함 130 g
스마트 센서온도 · Pt100 · 온습도 중 선택별매
교체 배터리SAFT LS17500 전용사용자 교체
IP67 케이스옵션-30 ~ +50 °C, 0 ~ 99.9 %RH

제품 상세 이미지

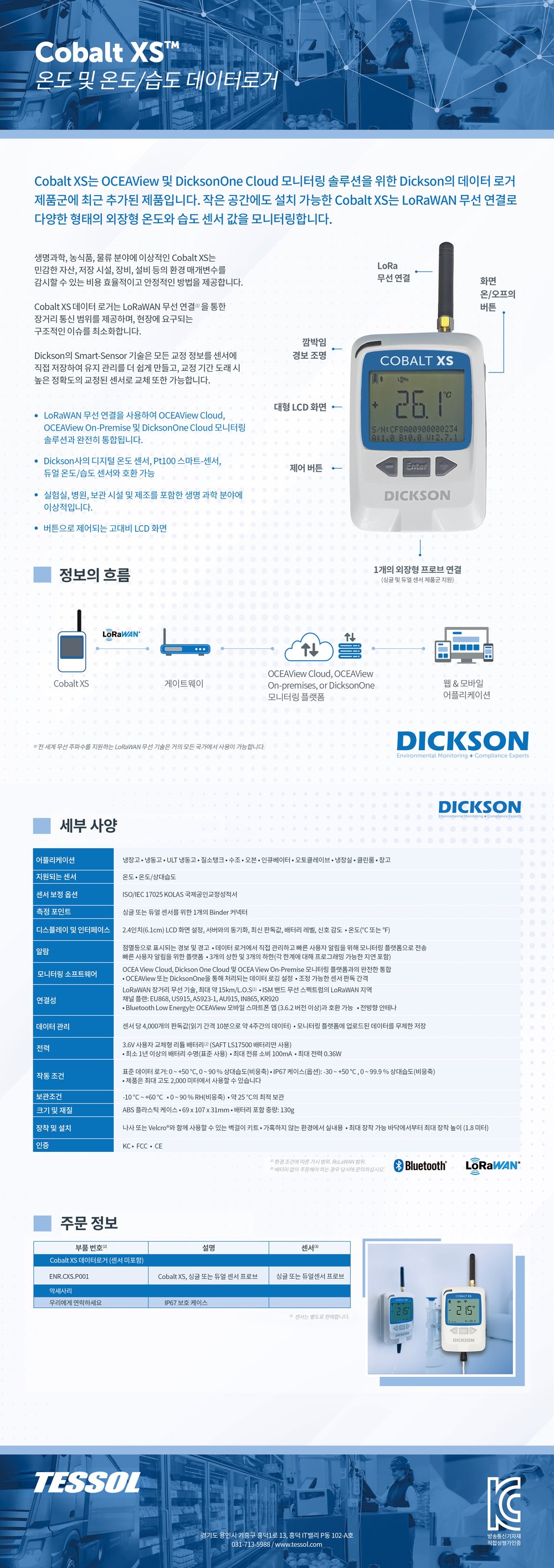

DICKSON Cobalt XS™ 상세 이미지 1
