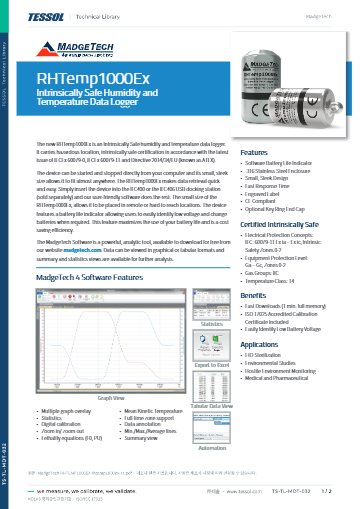

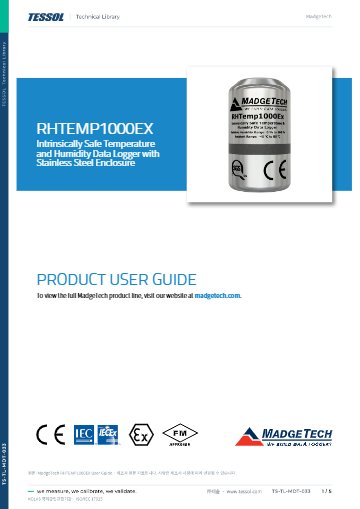

제품 자료
제품문의 구매하기

석유화학·용제 창고의
온습도를 재는 방폭 로거

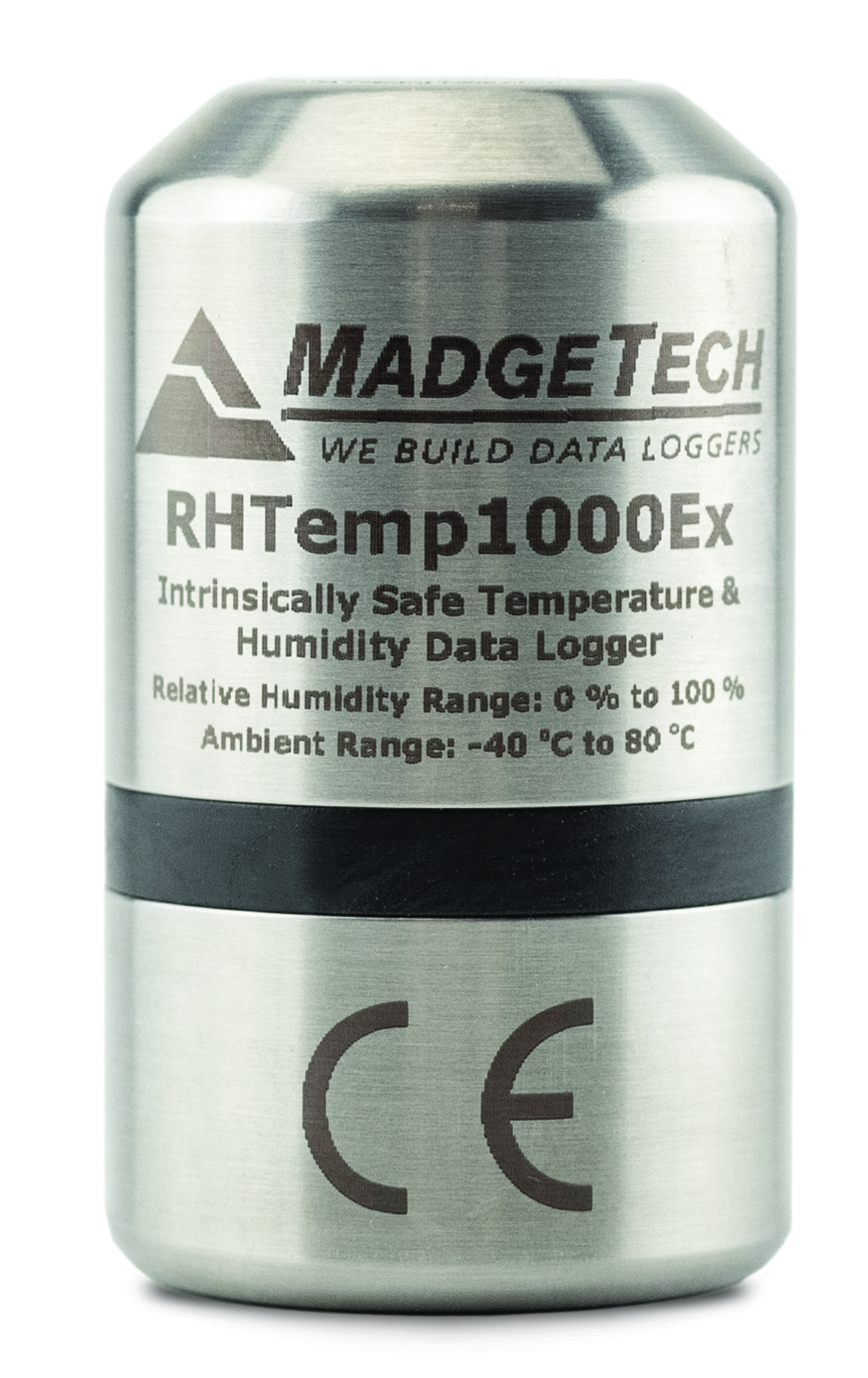

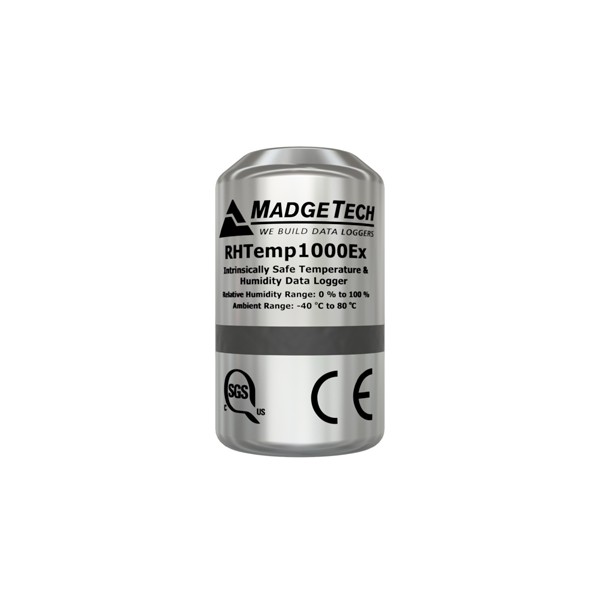

MadgeTech RHTemp1000Ex 본질안전 방폭 온습도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RHTemp1000Ex는 ATEX · IECEx Ex ia ~ Ex ic 등급(0 ~ 2종 장소, 가스 그룹 IIC, T4)을 받은 본질안전 방폭 온습도 데이터로거(Intrinsically Safe Logger)입니다. 석유화학 설비 · 용제 창고 같은 폭발 위험 장소의 온도와 습도를 기록합니다.

온도는 0 ~ 50 °C에서 ±0.5 °C, 습도는 25 ~ 75 %RH에서 최대 ±3.0 %RH로 한 대에서 함께 측정하므로, 방폭 구역 안에 별도 전원이나 배선 없이 소형 로거 하나로 환경 기록을 남깁니다. 15분 간격 기록에서 일반 2년 쓰는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

Ex ia ~ ic

0 ~ 2종 장소 방폭 등급

±0.5 °C

온도 정확도 (0 ~ 50 °C)

±3.0 %RH

습도 최대 오차 (25 ~ 75 %RH)

32,767개

기록 메모리

특징

방폭 등급과 온습도를
한 대에 담은 로거

핵심 특징현장에서 달라지는 점
0 ~ 2종 장소 대응Ex ia ~ Ex ic 등급이라 폭발 위험이 높은 0종 장소부터 2종 장소까지 한 모델로 대응합니다.
IIC · T4 등급가스 그룹 IIC와 온도 등급 T4를 갖추어 수소 같은 가스 환경에서도 설치 조건을 검토할 수 있습니다.
온도 ±0.5 °C0 ~ 50 °C 구간에서 ±0.5 °C로 측정하므로 설비 주변 온도를 안정적으로 기록합니다.
습도 ±3.0 %RH25 ~ 75 %RH 구간에서 최대 ±3.0 %RH로 측정합니다.
도킹 스테이션IFC400이나 IFC406에 꽂아 USB로 내려받으므로 위험 구역 밖에서 데이터를 회수할 수 있습니다.
316 스테인리스 본체본체를 316 스테인리스와 Radel로 만들어 부식성 환경에도 적합합니다.

방폭 조건

본질안전 등급과
설치 시 확인할 조건

등급은 ATEX · IECEx 기준

방폭 등급은 ATEX와 IECEx 기준으로 인증받았으며, 인증서 번호는 사양표에 그대로 제시했습니다. 국내 방폭 인증을 대신하는 자료로 쓰지 않으므로, 설치 장소의 방폭 구분과 국내 적용 요건은 (주)테솔 엔지니어와 먼저 검토하세요. 보호 등급이 없어 물에 담그면 본질안전이 유지되지 않으므로 침수 환경에는 설치하지 않습니다.

소프트웨어 대응

Part 11 요건은
소프트웨어로 대응

별도의 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건 대응을 돕는 전자서명 · 접근 코드 · 감사추적 기능을 갖추고 있습니다. 로거만으로 요건이 채워지지는 않으며 사용자 절차와 함께 갖춰야 합니다. 배터리 교체는 폭발 위험이 없는 장소에서 하세요.

사용 방법

RHTemp1000Ex
IFC400 · IFC406 도킹 회수 순서

RHTemp1000Ex는 위험 구역 밖에서 IFC400 또는 6포트 IFC406 도킹 스테이션에 꽂아 USB로 PC에 연결하고, MadgeTech 4에서 시작 설정과 다운로드를 처리합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션
IFC400 도킹 스테이션USB 연결, 데이터 내려받기
IFC4066포트 USB, 여러 대를 한 번에 연결

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요. MadgeTech 4는 PC에 .NET Framework 4.0이 필요합니다.
2USB 드라이버를 먼저 설치하고, 설치를 마칠 때까지 IFC를 PC에 꽂지 마세요.
3IFC의 경고 라벨을 떼고 USB 케이블을 PC에 연결한 뒤 파란 LED가 켜지는지 확인하세요.
4로거를 도킹 스테이션에 꽂으면 Connected Devices 패널에 나타납니다.
5목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

배터리 교체는 폭발 위험이 없는 장소에서 하세요. 파란 LED가 켜지지 않으면 케이블을 뽑아 USB 드라이버 설치를 확인하고 5초 뒤 다시 꽂으세요.

사양

RHTemp1000Ex 센서와 방폭 인증
전체 사양

항목사양
온도 센서RTD, -40 ~ +80 °C
온도 정확도±0.5 °C (0 ~ 50 °C)
온도 분해능0.01 °C
습도 센서정전용량 폴리머, 0 ~ 100 %RH 비응결
습도 정확도최대 ±3.0 %RH (25 ~ 75 %RH, +20 ~ +40 °C)
습도 분해능0.1 %RH
습도 히스테리시스일반 1 %, 최대 3 %
메모리32,767개
기록 간격1초 ~ 24시간마다 1회
시간 정확도월 10초 (0 ~ 50 °C)
배터리3.6 V 리튬 (Tadiran TL-2150/S) · 15분 간격 일반 2년, 교체는 비위험 장소에서
방폭 인증서ATEX 19ATEX0126 · IECEx BAS 19.0109
방폭 등급IEC 60079-11 Ex ia ~ Ex ic, 0 ~ 2종 장소 · EPL Ga ~ Gc · 가스 그룹 IIC · T4
보호 등급등급 없음 (본질안전 유지를 위해 물에 담그지 않음)
연결IFC400 · IFC406 도킹 스테이션 (USB)
크기 · 재질42.3 mm × 지름 24.6 mm, 316 스테인리스 / Radel
사용 환경-40 ~ +80 °C, 0 ~ 95 %RH (케이스 밀봉 기준)
인증CE · ATEX · IECEx

활용 분야

폭발 위험 장소의
온습도 기록 현장

  • 석유화학 설비 — 배관 주변의 온도와 습도를 방폭 구역 안에서 기록합니다.
  • 용제 창고 — 용제를 보관하는 공간의 환경 이력을 남깁니다.
  • 가스 취급 구역 — 폭발 위험 구역의 온습도 이력을 남깁니다.
  • 설비 점검 기록 — 온습도 이력을 점검 자료로 정리합니다.

선택 가이드

설치 환경에 따른
로거 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
폭발 위험 장소에서 온습도를 기록할 때RHTemp1000ExATEX · IECEx Ex ia ~ ic 등급의 소형 온습도 로거이기 때문입니다.
물속 수위와 수온을 기록할 때Level1000보호 등급이 없는 이 로거는 물에 담글 수 없으므로 수중 로거가 맞습니다.
방폭 구역 밖에서 온습도를 무선으로 기록할 때RFRHTemp2000A무선 온습도 로거입니다.

구성·옵션

RHTemp1000Ex 구성품과
도킹 스테이션

구성옵션비고
RHTemp1000Ex 로거온도 · 습도 센서 내장316 스테인리스 / Radel
IFC400 도킹 스테이션USB 연결데이터 내려받기에 필요
IFC406 도킹 스테이션6포트 USB여러 대를 한 번에 연결
