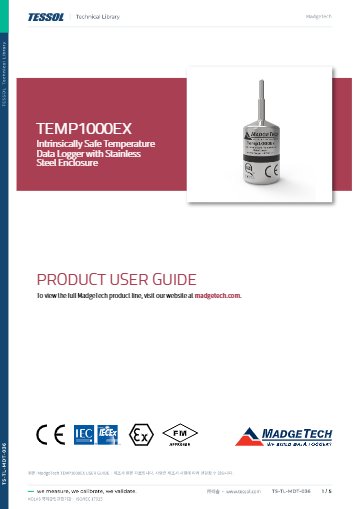

제품 자료: 사용 설명서

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

폭발위험 구역의 온도를
남기는 본질안전 방폭 로거

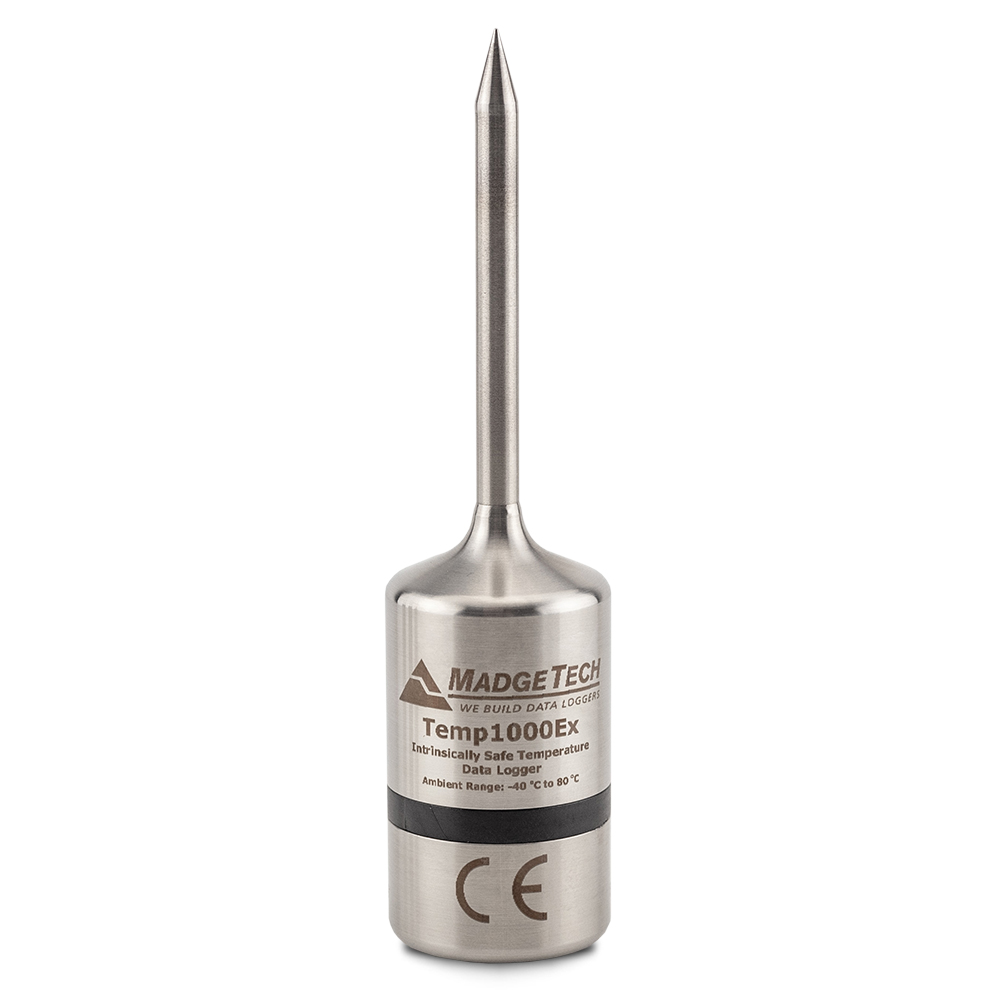

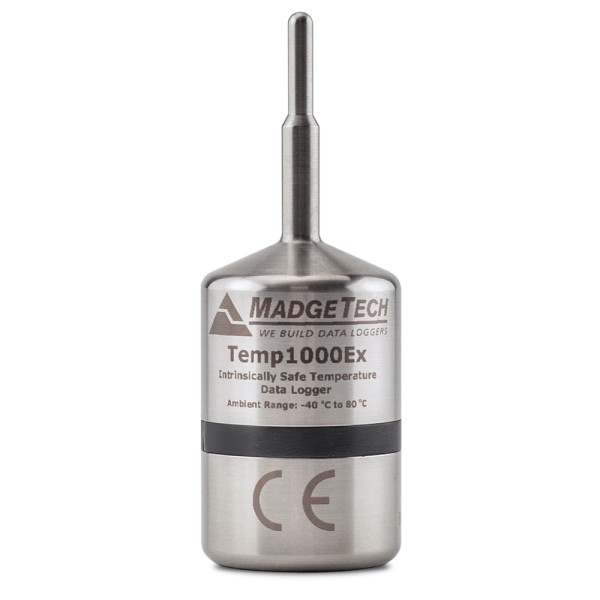

MadgeTech Temp1000Ex 본질안전 방폭 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Temp1000Ex는 ATEX·IECEx Ex ia 표시(Zone 0 ~ 2, 가스 그룹 IIC, T4)를 갖춘 -40 ~ +80 °C 스테인리스 RTD 본질안전 방폭 온도 데이터로거(Intrinsically Safe Data Logger)로, 석유화학·용제·의약품 제조 공정의 폭발위험 구역 온도를 기록합니다.

0 ~ +55 °C에서 ±0.5 °C 정확도에 0.01 °C 분해능을 갖추고 65,536개를 1초부터 24시간까지의 간격으로 저장합니다. IP68 보호 등급의 316 스테인리스·Radel 하우징에 15분 간격 기준 2년 배터리를 사용하며, (주)테솔이 국내에 공식 공급합니다.

Ex ia

Zone 0 ~ 2 본질안전 표시

0.01 °C

온도 표시 분해능

65,536개

메모리 기록 용량

2년

15분 간격 기준 배터리

특징

방폭 구역에서
정밀하게 기록

핵심 특징	현장에서 달라지는 점
Ex ia 본질안전	Zone 0 ~ 2 표시를 갖춰 폭발위험 구역의 온도 기록에 별도 방폭 함체를 마련하지 않아도 됩니다.
IIC · T4 표시	가스 그룹 IIC와 온도 등급 T4가 표시되어 있어 대상 구역의 등급과 대조해 고를 수 있습니다.
구간별 정확도 표시	정확도가 적용되는 온도 구간이 명시되어 있어 공정 허용 범위를 사전에 판단할 수 있습니다.
65,536개 기록	1초부터 24시간까지 간격을 고를 수 있어 짧은 공정부터 장기 기록까지 다룹니다.
316 스테인리스 하우징	IP68 하우징이 세정과 습기에서 본체를 보호합니다.
엔드 캡 선택	플러시 바텀 또는 키링 엔드 캡을 고를 수 있어 설치 방식에 맞출 수 있습니다.

방폭 표시

방폭 표시와
등급 읽는 법

Ex ia는 ISO/IEC 60079-11 본질안전 방폭 구조(Ex ia ~ Ex ic)를 가리키며 EPL Ga ~ Gc, Zone 0 ~ 2를 대상으로 합니다. 가스 그룹 IIC는 IIA·IIB를 포함하는 등급이고 T4는 온도 등급입니다. 설치 구역의 등급이 이 표시 범위 안에 있는지 도입 전에 확인하세요.

정확도와 분해능은 다른 값

분해능 0.01 °C는 표시되는 최소 단위이고 정확도는 0 ~ +55 °C에서 ±0.5 °C입니다. 두 값을 같은 오차로 읽으면 기록 해석이 달라지므로 공정 허용 범위는 정확도를 기준으로 판단합니다.

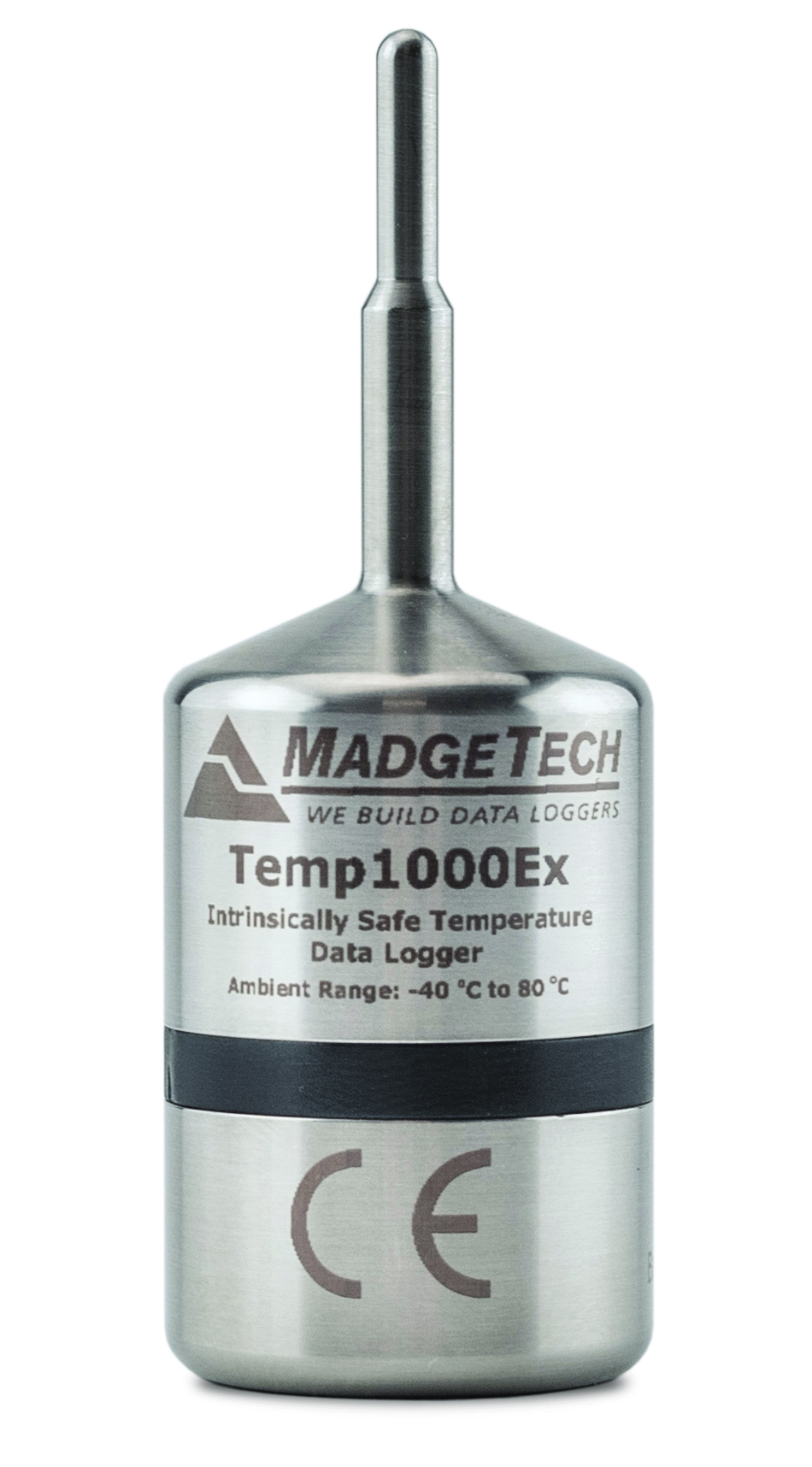

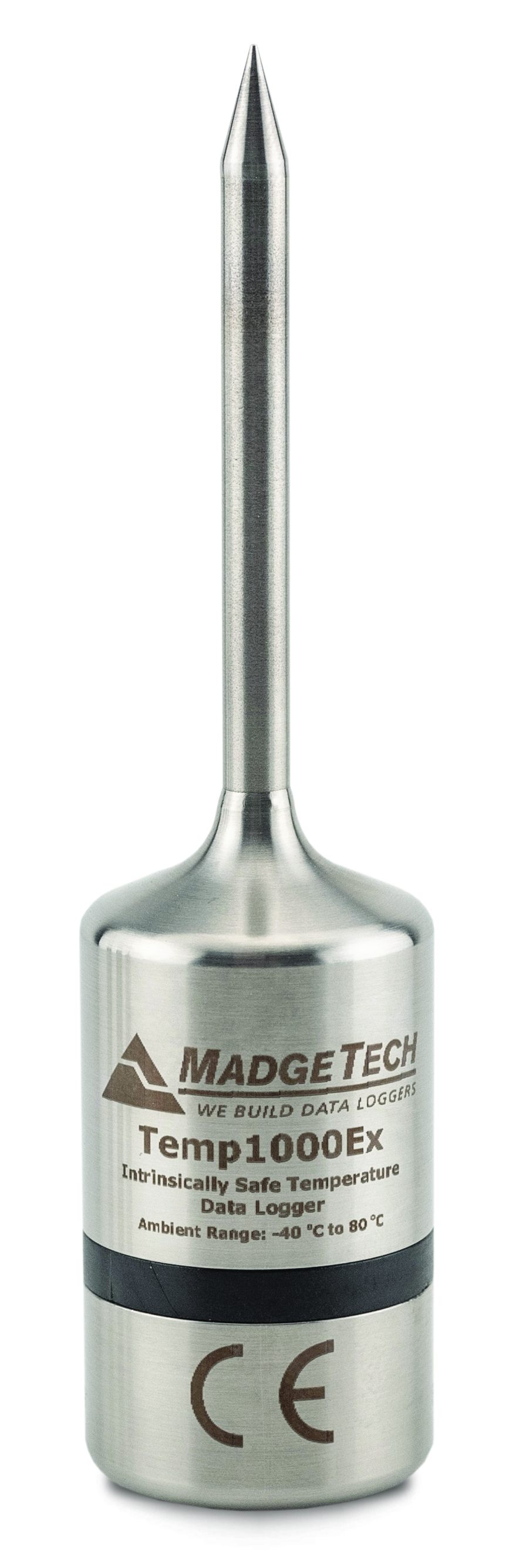

본질안전 표시와 CE 마크가 보이는 Temp1000Ex 정면

사용 방법

Temp1000Ex 방폭 로거
도킹 스테이션 연결과 기록 순서

Temp1000Ex는 IFC400 또는 IFC406 도킹 스테이션에 올려 MadgeTech 4 Standard 또는 Secure로 설정하고 기록을 받습니다. 전자서명 기능이 필요하면 Secure 버전을 고르세요.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400	로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406	로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	로거를 위험 장소의 측정 위치에 배치하세요.
6	회수한 로거를 다시 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

Ex ia RTD 로거
전체 사양

항목	사양
센서	RTD (저항 온도 검출기)
측정 범위	-40 ~ +80 °C
교정 정확도	±0.5 °C (0 ~ +55 °C)
분해능	0.01 °C
메모리	65,536개
기록 간격	1초 ~ 24시간마다 1회
배터리 수명	15분 간격 기준 일반 2년
방폭 구조	IEC 60079-11 Ex ia ~ Ex ic, EPL Ga ~ Gc, Zone 0 ~ 2, 가스 그룹 IIC, 온도 등급 T4
방폭 인증	ATEX Baseefa19ATEX0126, IECEx BAS 19.0109, FM3610
보호 등급	IP68
사용 환경	-40 ~ +80 °C, 0 ~ 100 %RH (케이스 밀봉 시)
재질 / 크기	316 스테인리스 · Radel / 67.6 × 지름 24.6 mm
프로브 길이	1 · 2 · 5.25 · 7 in
엔드 캡	플러시 바텀 또는 키링
필수 인터페이스	IFC400 또는 IFC406
소프트웨어	MadgeTech Standard 4.2.16.0 이상, Secure 4.2.15.0 이상
시간 정확도	0 ~ 50 °C 월 10초
인증 표기	CE
품번	Temp1000Ex-1 902155-00, -2 902153-00, -5.25 902156-00, -7 902157-00, 키링형 -1-kr 902209-00, -2-kr 902210-00, -5.25-kr 902211-00, -7-kr 902212-00

활용 분야

폭발위험 구역의
온도 기록

석유화학 공정 — 폭발위험 구역의 공정 온도를 기록합니다.
용제 설비 주변 — 용제를 다루는 설비의 온도 이력을 남깁니다.
의약품 제조 — 방폭 구역 안의 보관과 공정 온도를 기록합니다.
위험 구역 보관 — 방폭 구역 저장 공간의 온도 변화를 확인합니다.

선택 가이드

설치 구역별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
폭발위험 구역에서 프로브로 측정할 때	Temp1000Ex	Ex ia 표시와 RTD 프로브 구성을 갖춰 폭발위험 구역 측정에 맞습니다.
방폭이 필요 없는 일반 구역일 때	MicroTemp100	IP68 침수형으로 +100 °C까지 기록합니다.
더 정밀한 고온 측정이 필요할 때	NanoTemp125	20 ~ 125 °C에서 ±0.1 °C 정확도입니다.

구성·옵션

Temp1000Ex
구성과 액세서리

구성	옵션	비고
Temp1000Ex 로거	프로브 길이 1 · 2 · 5.25 · 7 in, 키링 선택	기본 포함
IFC400 또는 IFC406 도킹 스테이션	데이터 받기에 필요한 인터페이스 패키지	필수 (별매)
DLS100, MagMount-1, MultiMount-Z	설치 액세서리	선택 액세서리
TL-2150/S 리튬 배터리	배터리 교체용	선택 액세서리

온도 감시

전자 기록과
교정 안내

MadgeTech 4 Secure 소프트웨어는 FDA 21 CFR Part 11 전자기록·전자서명 요건에 대응할 수 있도록 전자서명, 접근 코드, 감사 추적 기능을 갖추고 있습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

Temp1000Ex와 함께 보는
MadgeTech 로거

Temp1000Ex는 어떤 구역에서 사용합니까?
ATEX·IECEx Ex ia 표시에 따라 Zone 0 ~ 2, 가스 그룹 IIC, T4 구역에서 사용할 수 있습니다. 설치 구역의 분류가 이 범위 안인지 먼저 확인하세요.
Temp1000Ex의 보호 등급과 재질은 무엇입니까?
IP68이며 316 스테인리스와 Radel 재질 하우징입니다. 세정이 잦은 설비에서도 본체를 보호합니다.
Temp1000Ex의 프로브 길이와 엔드 캡은 어떻게 고릅니까?
프로브는 1, 2, 5.25, 7 in 중에서, 엔드 캡은 플러시 바텀과 키링 중에서 고릅니다. 측정 지점까지의 깊이와 설치 방식으로 결정하세요.
Temp1000Ex 데이터는 어떻게 받습니까?
IFC400 또는 IFC406에 올려 MadgeTech 4 Standard 또는 Secure로 받습니다. 전자서명 기능이 필요하면 Secure 버전을 선택하세요.
Temp1000Ex 방폭 로거의 견적과 구성은 어디에 문의합니까?
(주)테솔에 직접 문의하시면 됩니다. (주)테솔은 MadgeTech의 국내 단독 공급사입니다. 설치 구역의 방폭 등급과 측정 온도 범위, 프로브 길이를 알려 주시면 구성과 견적을 안내해 드립니다.
