우물·탱크·하천 물속의
수위와 수온을 재는 로거

MadgeTech Level1000 수중 수위 · 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

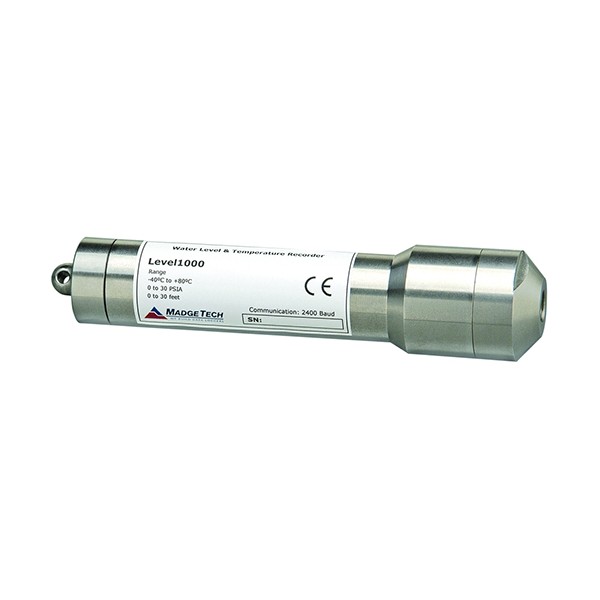

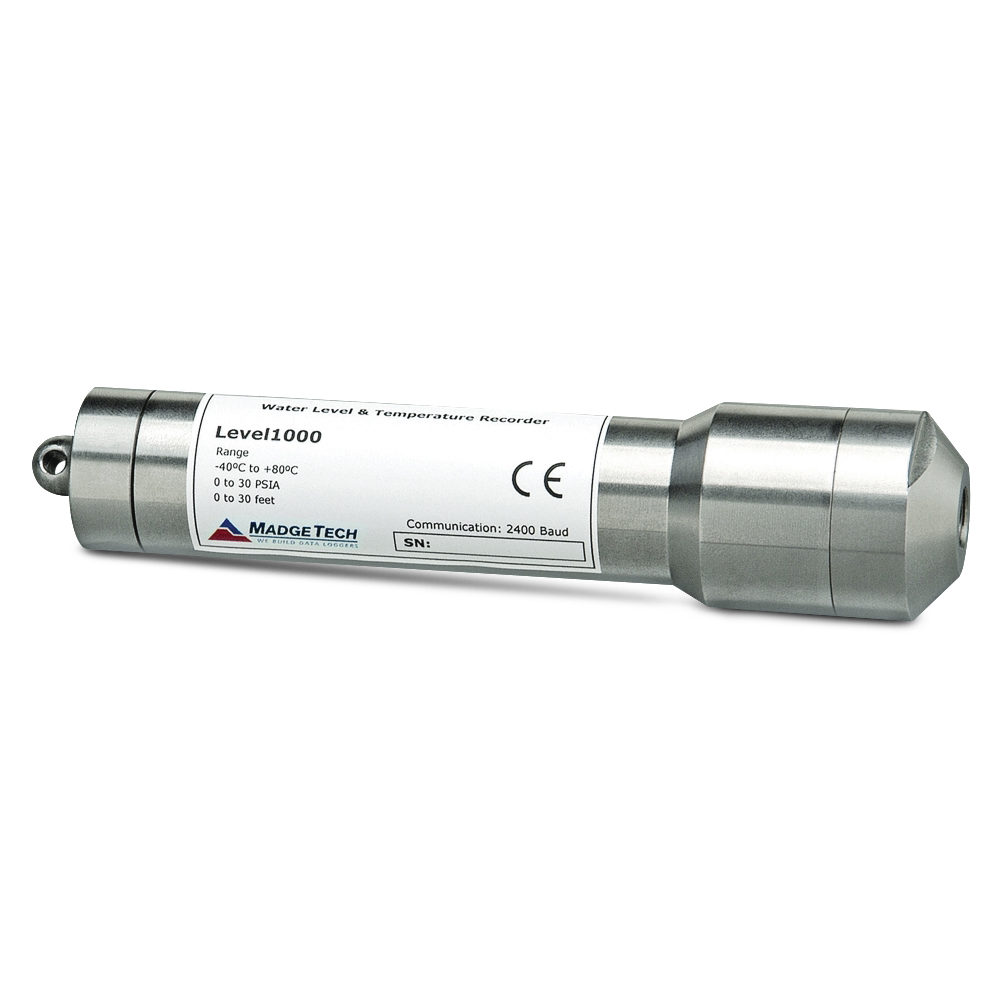

MadgeTech Level1000은 303 스테인리스 본체를 우물 · 탱크 · 하천에 넣어 두면 담수 수위 0 ~ 30 ft와 수온을 함께 기록하는 수중 수위 · 온도 데이터로거(Submersible Water Level and Temperature Logger)입니다. 배터리가 방전돼도 기록이 남는 비휘발성 메모리를 갖췄습니다.

수위와 수온 두 채널을 합쳐 32,766개까지 저장하며, 25 °C에서 일반 1년 사용하는 3.6 V 리튬 배터리는 사용자가 교체합니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다. 다만 대기압 변화를 보정하지 않으므로 정밀한 수위를 비교하려면 기압 보정 계획을 함께 세워야 합니다.

0.05 in

수위 분해능

±0.5 °C

수온 정확도 (0 ~ +50 °C)

32,766개

두 채널 합계 메모리

1년

25 °C 일반 배터리 수명

특징

수위와 수온을 한 대로
남기는 수중 로거

핵심 특징현장에서 달라지는 점
수중 설치형303 스테인리스 본체를 물속에 그대로 넣어 두므로 별도의 방수 함체가 필요 없습니다.
수위와 수온 동시 기록한 대로 두 값을 같은 시각에 남기므로 수위 변화와 수온 변화를 함께 해석할 수 있습니다.
비휘발성 기록배터리가 방전돼도 저장된 데이터가 남으므로 장기 설치 뒤에도 기록을 회수할 수 있습니다.
빠른 압력 응답압력 변화에 1 ms 안에 90 %까지 응답해 급격한 수위 변동도 기록에 반영됩니다.
가는 본체지름 32 mm의 본체라서 좁은 우물에도 내릴 수 있습니다.
0.1 °C 수온 분해능수온을 0.1 °C 단위로 기록하므로 계절 변화를 세밀하게 추적할 수 있습니다.

기압 보정

기압 변화는
보정되지 않습니다

정확도에 기압은 들어 있지 않음

Level1000은 대기압 변화를 보정하지 않으며, 표시된 수위 정확도에도 기압 변화는 포함되지 않습니다. 정밀한 수위가 필요하면 현장의 기압 변화를 따로 기록하거나 보정 방법을 함께 계획하세요. 바닷물 · 염수는 대상이 아니며, 측정 매질은 303 스테인리스와 맞아야 합니다.

연결과 소프트웨어

케이블로 연결해
내려받는 수위 기록

데이터는 IFC110 또는 IFC200 인터페이스 케이블로 PC에 연결해 MadgeTech 4 소프트웨어에서 내려받으며, 통신 속도는 2,400 baud입니다. 별도의 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건 대응을 돕는 기능을 갖추고 있습니다.

사용 방법

Level1000
수위 로거 연결과 회수 순서

Level1000은 IFC110 또는 IFC200 인터페이스 케이블로 PC에 연결해 MadgeTech 4에서 기록을 설정하고 내려받습니다. 통신 속도는 2,400 baud입니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.03.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.3.0 이상)
IFC110 또는 IFC200 인터페이스 케이블PC USB 포트에 연결, 2,400 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2USB 드라이버는 인터페이스를 PC에 처음 꽂기 전에 설치하세요. 그다음 IFC110 또는 IFC200 인터페이스 케이블로 Level1000을 PC에 연결하세요.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5시작한 로거를 측정할 수중 위치에 설치하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Level1000
센서 사양

항목사양
수위 범위0 ~ 30 ft (담수 전용), 반도체 스트레인 게이지
수위 분해능0.05 in
수위 정확도±8.3 in of water (25 °C 일반 1.0 in), 기압 변화 미포함
반복성±0.5 %FSR (일반 ±0.2 %)
내압90 PSIA
응답1 ms에 90 %
온도 센서반도체, -40 ~ +80 °C
온도 분해능0.1 °C
온도 정확도±0.5 °C (0 ~ +50 °C)
메모리채널당 16,383개, 합계 32,766개
기록 간격2초 ~ 12시간마다 1회
배터리3.6 V 리튬, 사용자 교체 · 25 °C 일반 1년
연결USB (IFC110 또는 IFC200 케이블 필요), 2,400 baud
소프트웨어MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상
크기 · 무게145 mm × 지름 32 mm · 220 g
재질303 스테인리스 (측정 매질이 303 SS와 맞아야 함)
수중 사용가능 (Submersible)
인증CE

활용 분야

수위·수온 기록이
필요한 현장

  • 우물 · 관정 — 지하수위 변화를 장기간 같은 조건으로 기록합니다.
  • 저수 탱크 — 수위와 수온을 함께 남겨 사용량과 수온 변화를 대조합니다.
  • 하천 · 호수 — 담수의 수위와 수온 변화를 계절 단위로 쌓습니다.
  • 수중 연구 — 수위와 수온을 그래프와 표로 분석합니다.

선택 가이드

측정 매질과 항목에 따른
로거 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
물속 수위와 수온을 함께 기록할 때Level1000담수 0 ~ 30 ft 범위의 수중 로거이기 때문입니다.
공기 온도와 습도를 기록할 때RHTemp1000Ex물에 담그지 않는 폭발 위험 장소용 온습도 로거입니다.
바닷물 · 염수 수위를 기록할 때해당 없음Level1000은 담수 전용이라 대상이 아니기 때문입니다.

구성·옵션

Level1000 구성품과
별도 준비 항목

구분내용비고
구성품Level1000 수중 로거 본체기본 구성
옵션 (별매)Level1000 O-ring · IFC200 인터페이스 케이블교체 부품과 연결용
필요 소프트웨어MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상설치 PC에 준비
