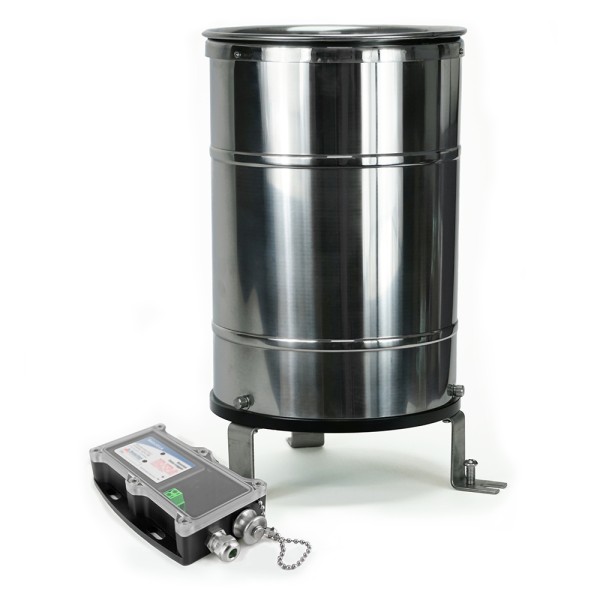

MadgeTech Rain101A 강우량 데이터로거

MadgeTech Rain101A 강우량 데이터로거

MODEL
Rain101A
브랜드
MADGETECH
제품 자료
제품문의 구매하기

우량계 버킷이 기울 때마다
강우량을 남기는 로거

MadgeTech Rain101A 강우량 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

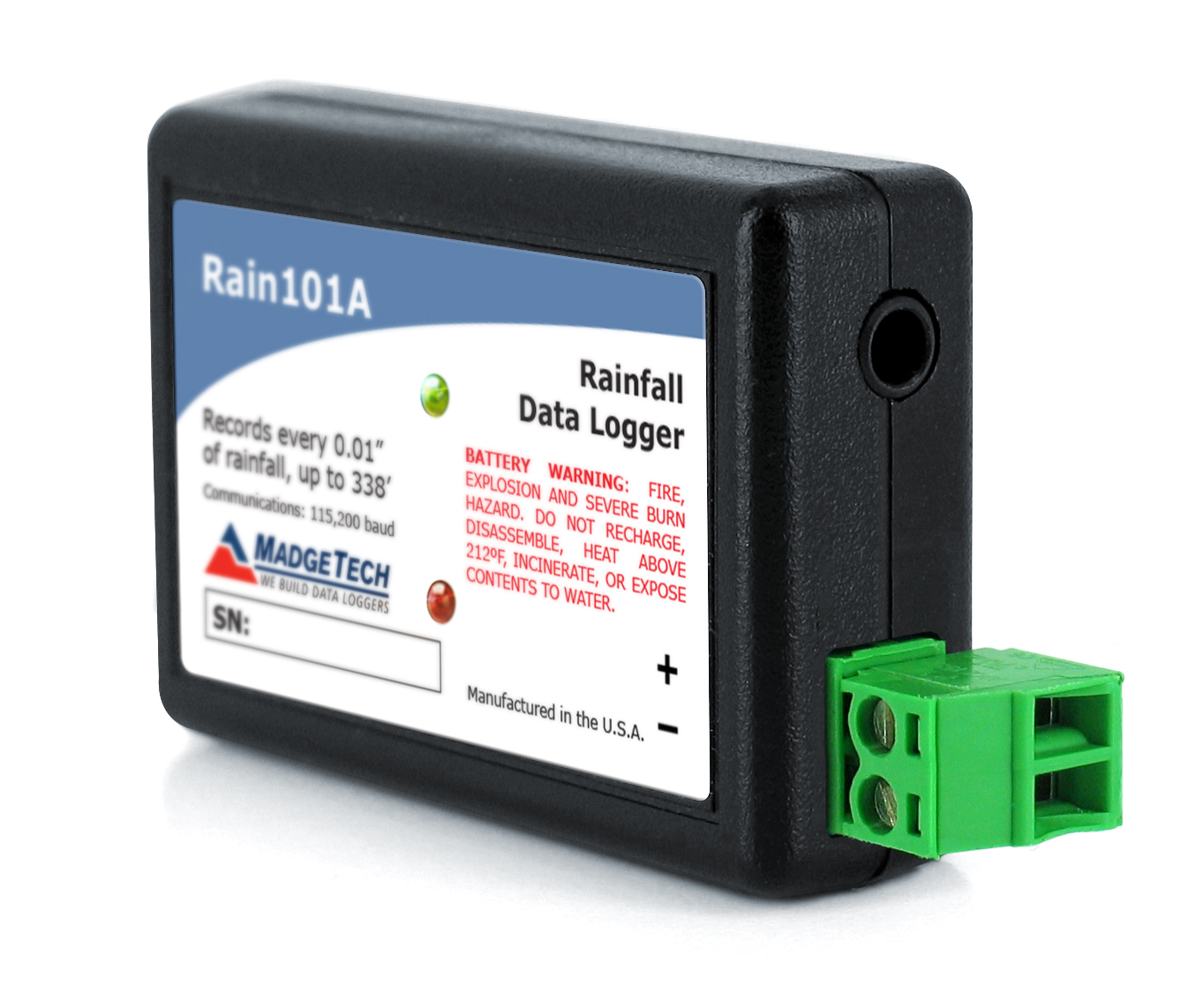

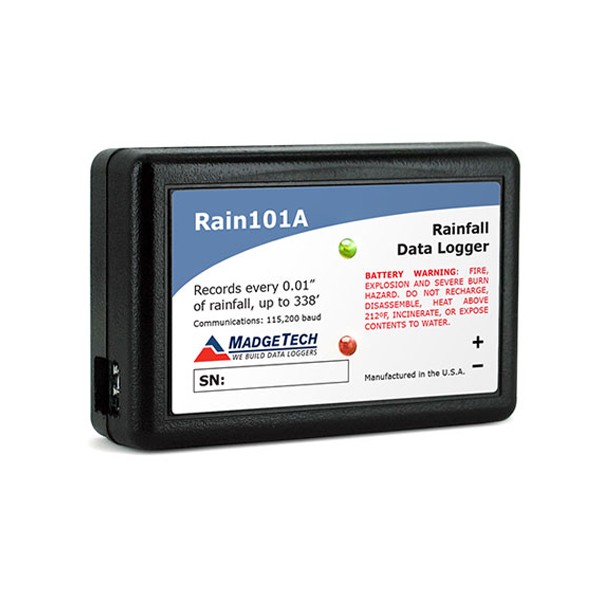

MadgeTech Rain101A는 전도형(티핑 버킷) 우량계의 버킷이 한 번 기울 때마다 0.01 in(0.254 mm)의 강우량을 기록하는 강우량 데이터로거(Rainfall Data Logger)입니다. 지름 8 in(204 mm) 수수구와 IP65 로거 함체를 갖추어 기상 관측·농업·우수 관리 현장의 야외 상시 설치에 적합합니다.

강우는 짧은 시간에 몰리므로 비가 오는 동안에만 메모리에 기록해 838,041개 메모리로 기록 가능한 기간을 늘렸고, 시간당 최대 6 in · 누적 131 in까지 담습니다. 배터리는 일반 10년 사용하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

0.254 mm

버킷 1회 전도당 강우량

±4 %

시간당 1 ~ 6 in 구간 정확도

838,041개

기록 메모리

IP65

로거 함체 등급

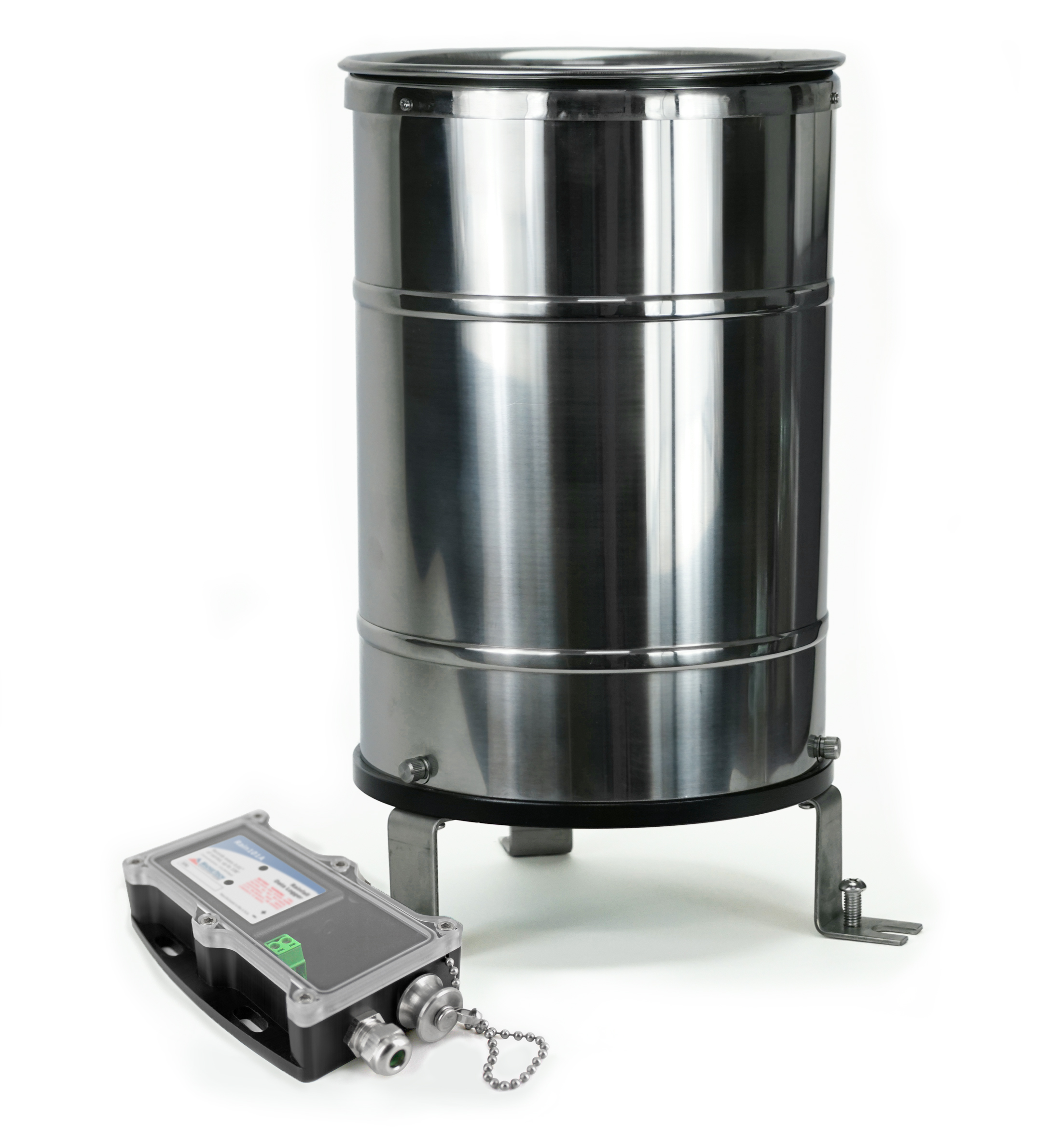

MadgeTech Rain101A - 우량계와 방수 케이스 로거
우량계와 방수 케이스 로거

특징

비가 올 때만
쌓이는 기록

핵심 특징현장에서 달라지는 점
버킷 전도 단위 기록버킷이 기울 때마다 정해진 강우량이 더해지므로 작은 비도 놓치지 않습니다.
강우 시에만 기록비가 올 때만 메모리를 사용하므로 맑은 날이 길어도 기록 가능 기간이 줄지 않습니다.
누적 강우량 보기소프트웨어에서 시간에 따른 누적 강우량을 그래프로 확인할 수 있습니다.
넓은 강우 범위시간당 최대 6 in의 강한 비까지 기록합니다.
10년 배터리기록 빈도에 따라 일반 10년 사용하므로 오지의 관측점도 교체 주기가 깁니다.
푸시 버튼 시작버튼을 눌러 현장에서 바로 기록을 시작할 수 있습니다.

설치 조건

트인 곳에 수평으로
세우는 우량계

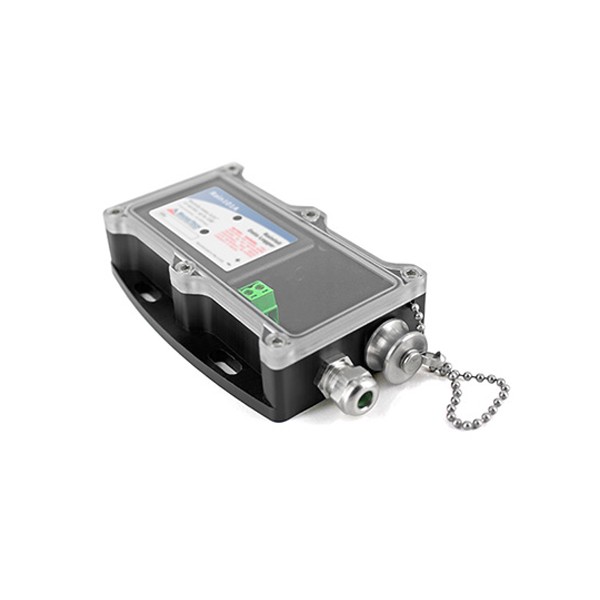

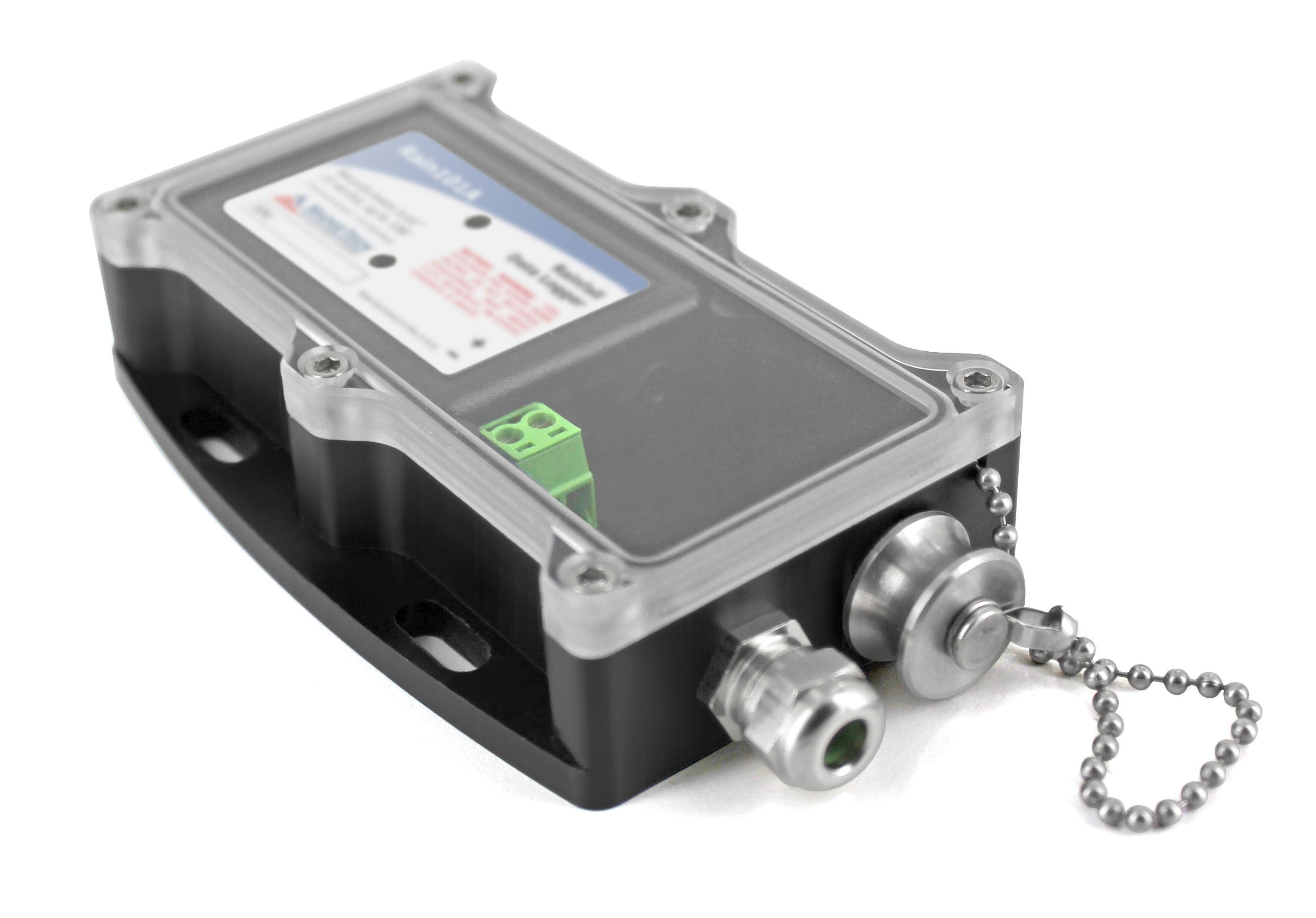

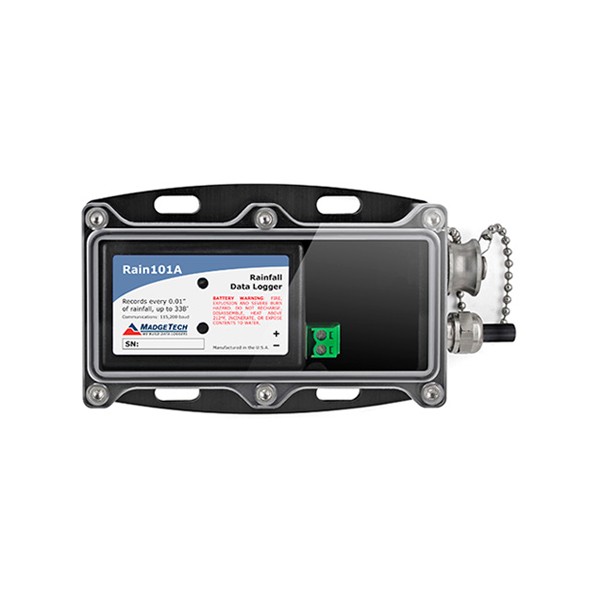

MadgeTech Rain101A - 체인 캡이 달린 방수 케이스 로거

건물과 나무를 피한 설치

우량계는 주변 건물이나 나무에 가리지 않는 트인 곳에 수평으로 세웁니다. 기울어진 바닥에서는 버킷의 전도 시점이 달라지므로 안정적이고 수평인 설치대가 필요합니다. 로거 함체는 IP65 등급이라 야외에 그대로 둘 수 있고, 바람 기록이 함께 필요하면 Wind101A를 같은 자리에 세우세요.

데이터 수집

USB 케이블로
내려받는 강우 기록

데이터는 IFC200 USB 인터페이스 케이블(별매)로 연결해 MadgeTech 4 소프트웨어에 내려받습니다. 별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건 대응을 돕는 전자서명 · 접근 코드 · 감사추적 기능이 있습니다.

사용 방법

Rain101A
IFC200 연결과 누적 강우량 확인

Rain101A는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 메모리 랩을 설정하고 기록을 내려받으며, 시간에 따른 누적 강우량을 그래프로 확인합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.04.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.6.0 이상)
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Rain101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5설정을 마친 로거를 우량계와 함께 설치하고 현장에서 푸시 버튼을 눌러 기록을 시작하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Rain101A 우량계와 로거
전체 사양

항목사양
팁당 강우량0.01 in (0.254 mm)
정확도±4 % (시간당 1 ~ 6 in 구간)
수수구지름 8 in (204 mm)
리드 스위치 접점 용량3 W, 28 VAC
메모리838,041개 (소프트웨어에서 메모리 랩 설정)
기록 간격4 Hz ~ 24시간마다 1회
최대 강우 기록시간당 6 in · 누적 131 in
배터리3.6 V 리튬, 사용자 교체 · 일반 10년 (기록 빈도에 따라)
보호 등급IP65 (함체)
사용 환경-20 ~ +80 °C, 0 ~ 100 %RH
재질깔때기 아노다이징 알루미늄 · 버킷 PVC
크기 · 무게우량계 305 mm × 지름 214 mm, 4.5 kg · 함체 87 × 73 × 27 mm
시작 방식푸시 버튼
인터페이스IFC200 USB 케이블 (별매), 115,200 baud
소프트웨어MadgeTech 4 Standard 2.04.06 이상 · Secure 4.1.6.0 이상

활용 분야

강우 기록이 필요한
관측 현장

  • 기상 관측 — 지역별 강우량을 장기간 같은 단위로 쌓아 비교합니다.
  • 농업 — 작물 주변의 강우 기록을 남겨 관수 계획의 근거로 삼습니다.
  • 우수 관리 — 배수 설비 점검에 쓸 강우 시각과 양을 시간 단위로 확보합니다.
  • 연구 현장 — 강우 시기와 양을 시간 단위로 겹쳐 분석합니다.

선택 가이드

강우 관측과 함께 쓰는
로거 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
강우와 바람을 함께 기록할 때Rain101A + Wind101A두 로거를 같은 자리에 세우면 시각이 같은 기록을 남길 수 있기 때문입니다.
바람만 기록할 때Wind101A0 ~ 45 m/s 컵 풍속계 로거입니다.
수위 · 수온을 기록할 때Level1000담수용 수중 로거이기 때문입니다.

구성·옵션

Rain101A 구성품과
준비 항목

구분내용비고
구성품Rain101A 우량계 · Event101A 이벤트 로거 · 50 ft 케이블 · 방수 인클로저기본 구성
옵션 (별매)IFC200 USB 인터페이스 케이블데이터를 내려받을 때 필요
필요 소프트웨어MadgeTech 4 Standard 2.04.06 이상 · Secure 4.1.6.0 이상설치 PC에 준비
