MadgeTech Wind101A 풍속 데이터로거

MadgeTech Wind101A 풍속 데이터로거

MODEL
Wind101A
브랜드
MADGETECH
제품 자료
제품문의 구매하기

약한 바람도 놓치지 않고
현장 풍속을 읽는 로거

MadgeTech Wind101A 풍속 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Wind101A는 컵 풍속계와 IP65 로거로 0 ~ 100 mph(0 ~ 45 m/s) 풍속을 기록하는 풍속 데이터로거(Wind Speed Data Logger)입니다. 시동 풍속 1.75 mph(0.75 m/s)부터 컵이 돌기 시작하므로 약한 바람도 놓치지 않으며, 건설 현장·기상 관측·농업에 사용됩니다.

정확도는 10 mph 이하에서 ±2.0 mph, 그 이상에서 읽음값의 ±2.5 %로 구간이 나뉘어 있어 기록의 신뢰 범위를 구간별로 판단할 수 있습니다. 최대 214 mph(95 m/s)의 돌풍에도 견디며, 10초 간격에서 0.085 mph 분해능을 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 45 m/s

풍속 측정 범위

1.75 mph

컵이 돌기 시작하는 시동 풍속

±2.5 %

10 mph 초과 구간 읽음값 정확도

IP65

로거 함체 등급

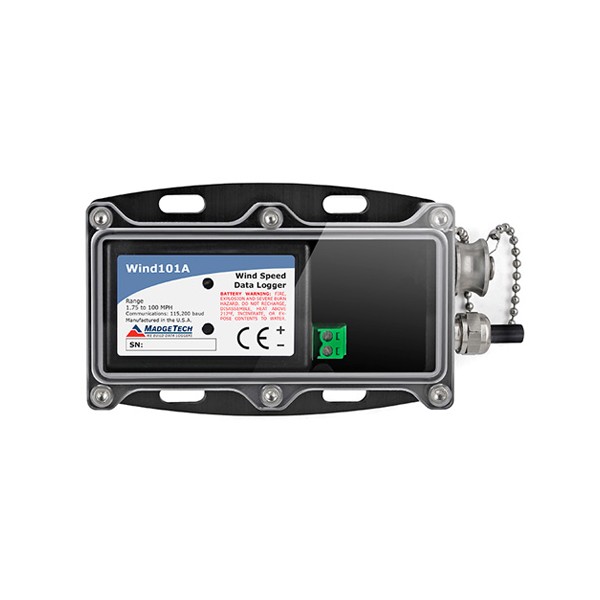

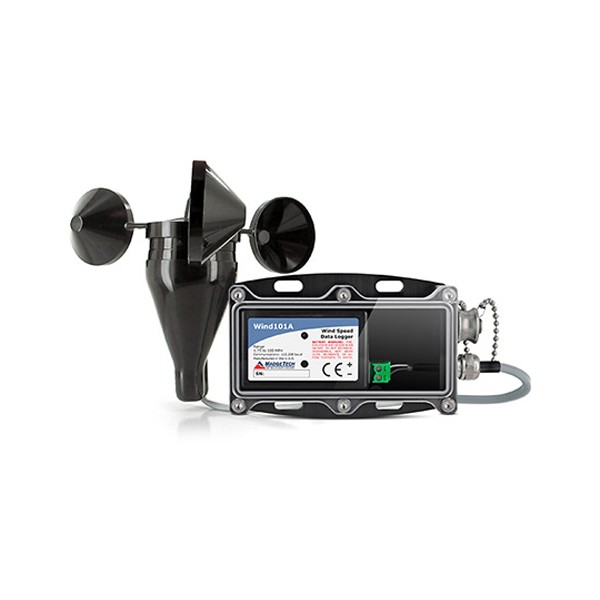

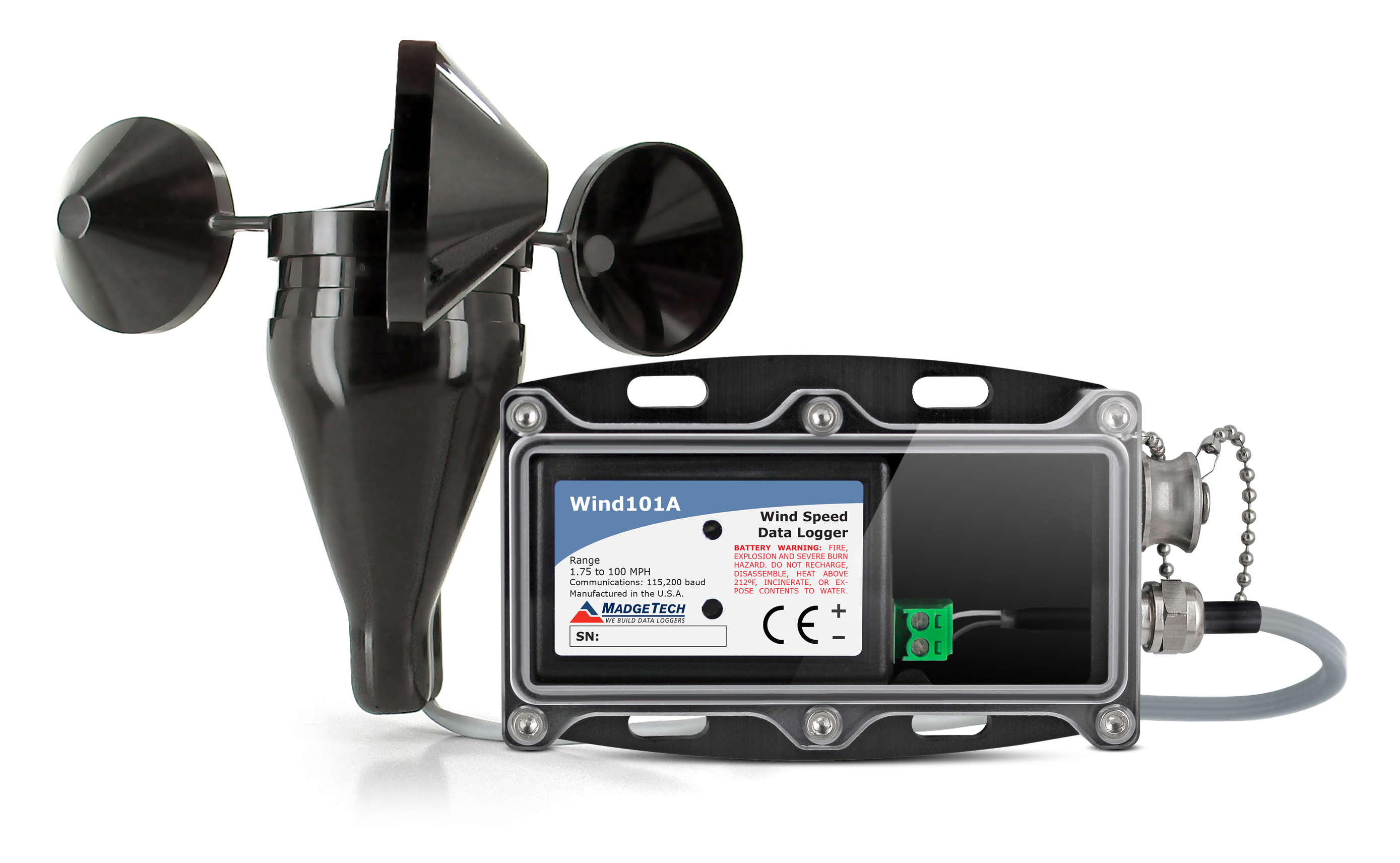

MadgeTech Wind101A - 컵 풍속계와 방수 케이스 로거
컵 풍속계와 방수 케이스 로거

특징

약한 바람부터 돌풍까지
기록하는 풍속 로거

핵심 특징현장에서 달라지는 점
0 ~ 45 m/s 범위약풍부터 강풍까지 한 대로 기록하므로 작업 중지 기준을 넘은 시각이 남습니다.
낮은 시동 풍속0.75 m/s부터 컵이 돌기 시작해 미풍도 기록에 반영됩니다.
구간별 정확도10 mph 이하는 ±2.0 mph, 초과 구간은 읽음값의 ±2.5 %로 구분해 해석합니다.
돌풍 생존 풍속214 mph(95 m/s)까지 견디므로 태풍이 오는 시기에도 설치를 유지할 수 있습니다.
푸시 버튼 시작버튼으로 기록을 시작하고, 빨강 · 초록 LED로 상태를 확인합니다.
MadgeTech 4 지원최신 MadgeTech 4 소프트웨어에서 시작, 중지, 다운로드를 처리합니다.

설치 방법

기둥 위 풍속계와
기둥 아래 로거

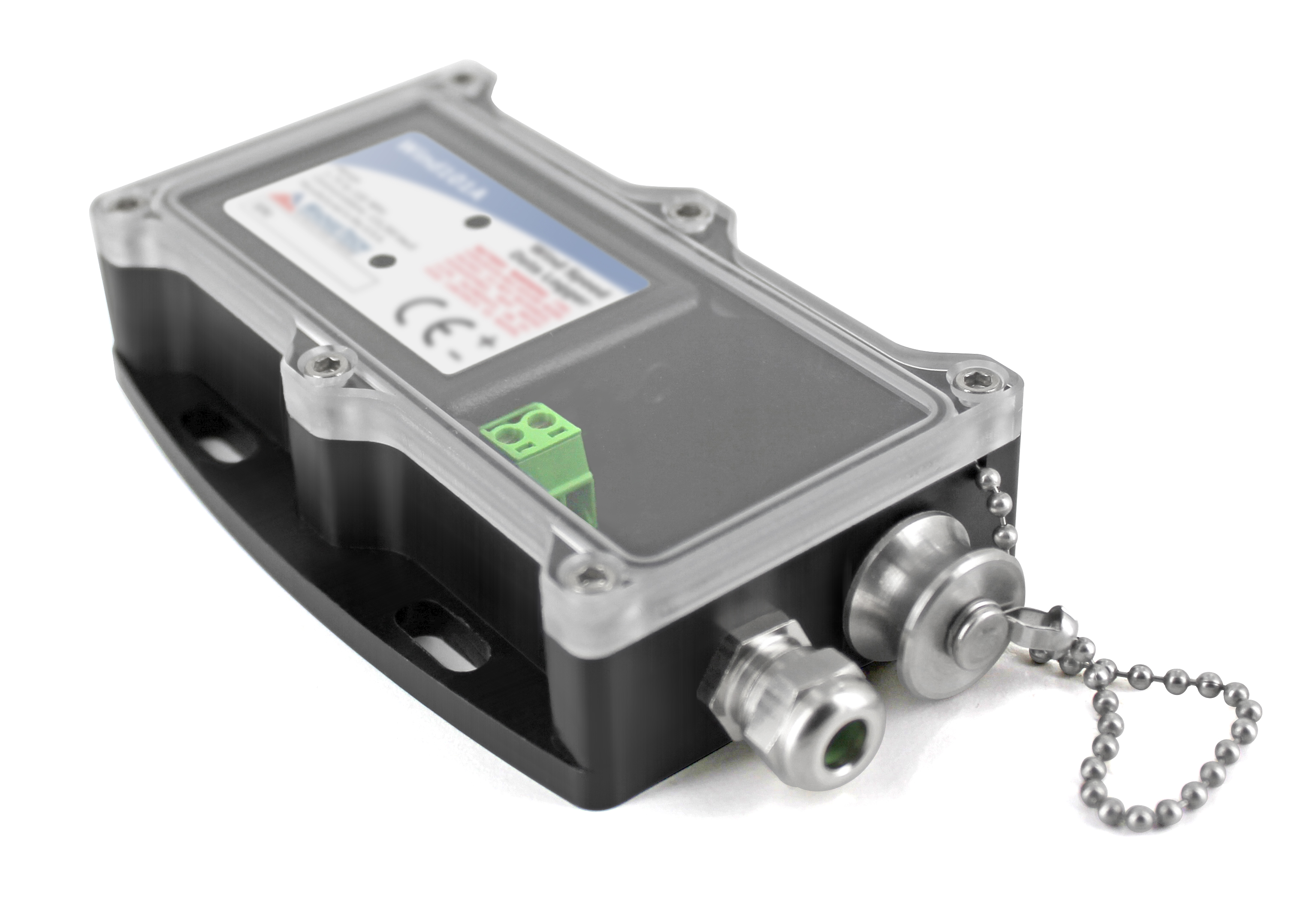

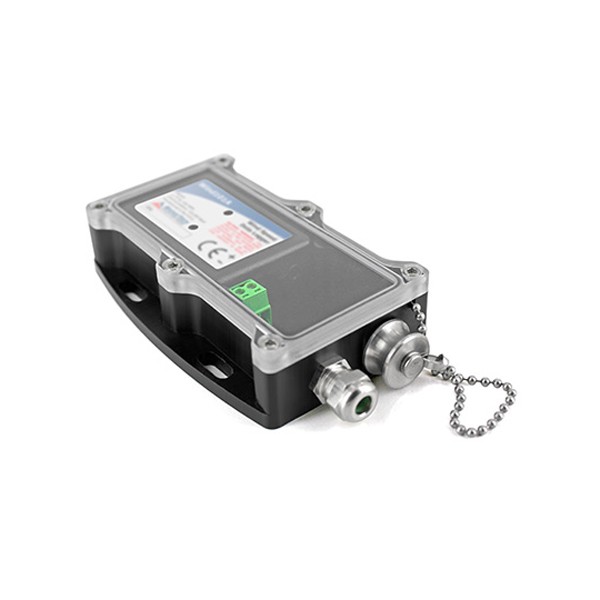

MadgeTech Wind101A - 체인 캡이 달린 방수 케이스 로거

트인 곳에 높은 기둥, 수직 설치

풍속계는 주변 장애물이 적은 트인 곳에 되도록 높게, 기둥에 수직으로 올립니다. 마운트 기둥(지름 0.5 in, 13 mm)은 별도로 준비하세요. 로거 함체는 IP65 등급이라 기둥 아래에 그대로 둘 수 있고, 데이터는 포함된 USB 인터페이스 케이블로 내려받습니다. 강우까지 기록하려면 Rain101A를 옆에 세웁니다.

기록 해석

10 mph를 기준으로
나뉘는 정확도

0 ~ 10 mph에서는 ±2.0 mph의 절대 오차로, 10 mph를 넘는 100 mph까지는 읽음값의 ±2.5 %로 정확도를 봅니다. 약한 바람에서는 절대 오차가 상대적으로 크게 보이므로, 작업 중지 같은 판정 기준은 10 mph를 넘는 구간에 두세요.

분해능 0.085 mph는 10초 기록 간격 기준입니다. 간격을 달리하면 분해능도 달라지므로, 판정에 쓸 기록 간격을 먼저 정하세요.

사용 방법

Wind101A
풍속계 설치와 기록 회수 순서

Wind101A는 Pulse101A 펄스 로거와 3컵 풍속계로 구성되며, 포함된 IFC200 USB 인터페이스 케이블로 PC에 연결해 MadgeTech 4에서 시작, 중지, 다운로드를 처리합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Wind101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5풍속계를 지름 0.5 in(13 mm) 기둥에 세우고, 현장에서 푸시 버튼을 5초 동안 누르세요. 누르는 동안 녹색 LED가 깜박이고 기록이 시작됩니다.
6내려받은 기록은 MadgeTech 4에서 mph나 m/s 같은 단위를 골라 확인하세요.
7회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Wind101A 풍속계와 로거
전체 사양

항목사양
측정 범위0 ~ 100 mph (0 ~ 45 m/s)
분해능0.085 mph (10초 기록 간격)
정확도±2.0 mph (0 ~ 10 mph) · 읽음값의 ±2.5 % (10 ~ 100 mph)
시동 풍속1.75 mph (0.75 m/s)
돌풍 생존 풍속214 mph (95 m/s)
회전 직경지름 7.5 in (191 mm)
메모리500,000개 (다중 시작 · 정지 250,000개)
기록 간격1초 ~ 24시간마다 1회
배터리3.6 V 리튬, 사용자 교체 · 25 °C, 10초 간격 일반 10개월
사용 환경풍속계 -55 ~ +60 °C · 로거 -20 ~ +60 °C · 0 ~ 100 %RH
보호 등급IP65 (로거 함체)
크기풍속계 54 mm × 지름 192 mm (마운트 기둥 별도) · 함체 74 × 148 × 39 mm
마운트지름 0.5 in (13 mm) 기둥
LED 표시빨강 · 초록
시작 방식푸시 버튼
인터페이스USB 인터페이스 케이블 포함, 115,200 baud

활용 분야

바람 기록이 필요한
작업·관측 현장

  • 건설 현장 — 가설 기둥 주변의 풍속을 기록해 양중 작업 가부를 판단한 근거를 남깁니다.
  • 기상 관측 — 지역의 바람 세기를 장기간 같은 조건으로 쌓습니다.
  • 농업 — 방제와 작물 관리에 필요한 풍속 이력을 확보합니다.
  • 현장 안전 — 사고 이후 당시 풍속을 되짚어 작업 조건을 검토합니다.

선택 가이드

관측 항목에 따라
고르는 로거

이럴 때 (현장 조건·규격)권장 모델선택 이유
바람과 강우를 함께 기록할 때Wind101A + Rain101A같은 자리에 두 로거를 세우면 풍속과 강우 시각을 맞출 수 있기 때문입니다.
펄스 출력 신호를 기록할 때Pulse101A풍속계가 아니라 펄스 신호를 입력받는 로거입니다.
강우량만 기록할 때Rain101A전도형 우량계 로거이기 때문입니다.

구성·옵션

Wind101A 구성품과
준비 항목

구분내용비고
구성품Pulse101A 펄스 로거 · 3컵 풍속계 · 내후성 함체기본 구성
포함 케이블IFC200 USB 인터페이스 케이블데이터 내려받기에 사용
별매마운트 기둥 (지름 0.5 in, 13 mm)설치 현장에서 준비
