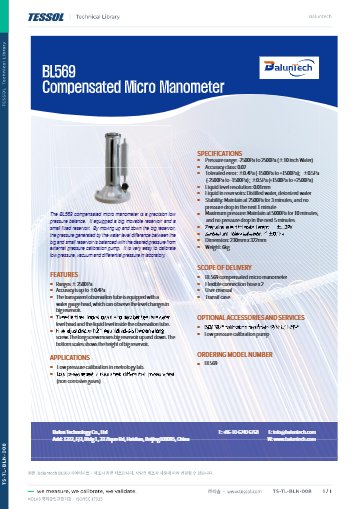

제품 자료: 데이터시트

제품문의 구매하기

분동 대신 물기둥 높이로
저압을 읽는 마이크로 마노미터

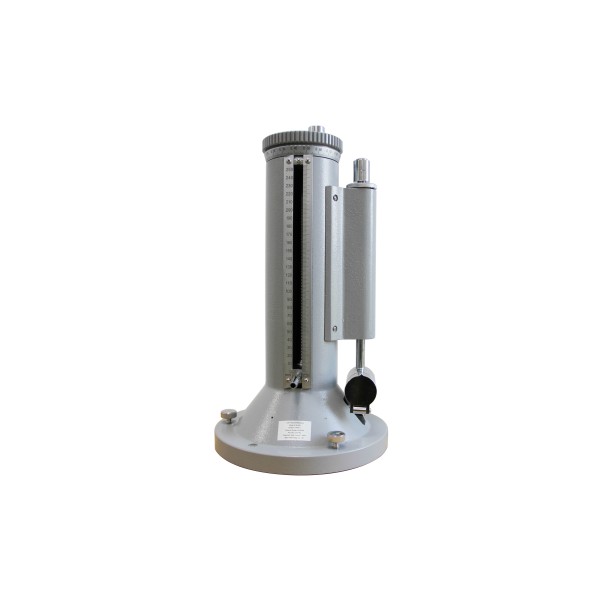

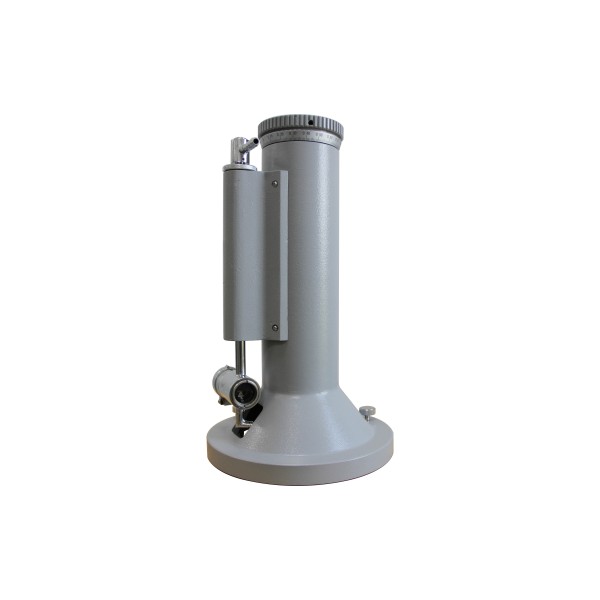

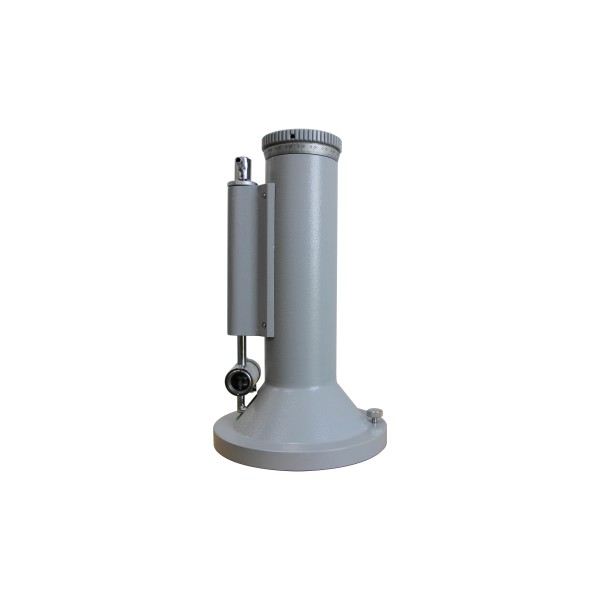

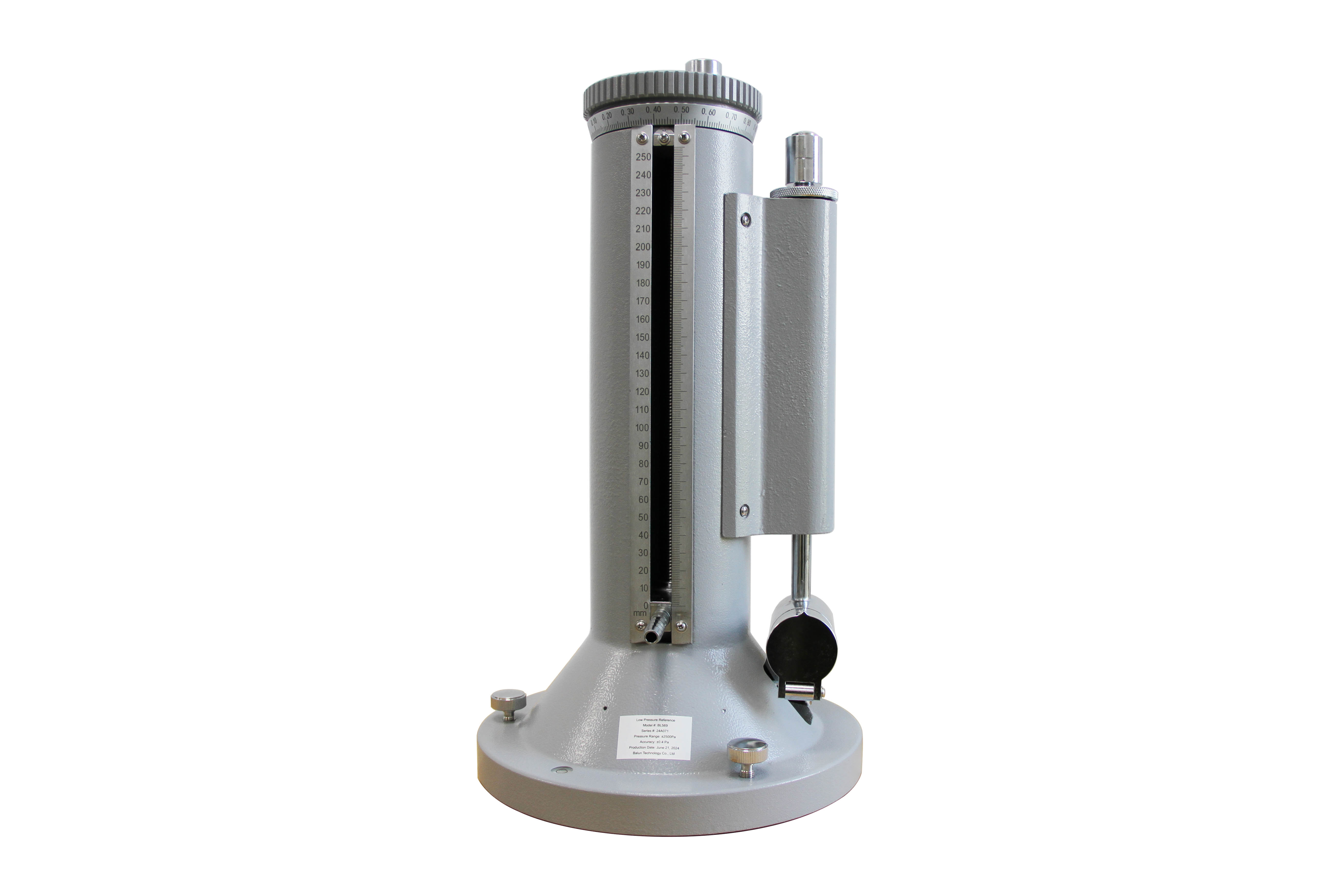

Baluntech BL569 보상식 마이크로 마노미터

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL569는 분동 대신 물기둥(수주) 높이로 압력을 읽는 액주식 기준기, 보상식 마이크로 마노미터입니다. -2500 ~ +2500 Pa의 저압 차압과 진공을 부식성 없는 기체로 교정합니다.

-1500 ~ +1500 Pa 구간의 허용 오차가 ±0.4 Pa, 분해능이 0.01 mm여서 클린룸·공조 차압계와 전기 접촉 압력계를 Pa 단위로 교정할 수 있습니다. 측정 경로에 전자 부품이 없는 액주식이므로 읽음값은 물의 밀도, 설치 장소의 중력값, 수위 높이로 정해집니다. 이 마노미터는 (주)테솔이 국내에 공식 공급합니다.

±2500 Pa

측정 범위 (±10 inH₂O)

±0.4 Pa

-1500 ~ +1500 Pa 구간 허용 오차

0.01 mm

분해능, 미세 조정 원판 200등분

등급 0.02

정확도 등급

특징

전자 부품 없는
액주식 저압 기준기

핵심 특징	현장에서 달라지는 점
-2500 ~ +2500 Pa 범위	양압과 음압을 한 대로 측정하므로, 기준기를 바꾸지 않고 차압계와 진공 계기를 모두 교정할 수 있습니다.
±0.4 Pa 허용 오차	-1500 ~ +1500 Pa 구간은 ±0.4 Pa, 그 밖은 ±0.5 Pa로 규정되어 있어 저압 계기의 불확도 예산에 그대로 넣을 수 있습니다.
수위계 헤드와 반사 거울	헤드가 수면에 닿는 순간을 거울로 확인하므로 읽는 사람마다 달라지는 편차가 줄어듭니다.
200등분 미세 조정 원판	원판을 돌리면 긴 나사가 저수지를 위아래로 움직여 수위를 미세하게 맞추고, 하단 눈금에서 저장조 높이를 바로 읽을 수 있습니다.
0.01 mm 분해능	액체 레벨 눈금을 0.01 mm 단위로 읽으므로 저압 구간에서도 Pa 단위의 작은 변화를 구분합니다.
압력 유지 안정도	2500 Pa를 3분 유지한 뒤 이어진 1분 동안 압력이 내려가지 않아, 누설 점검과 교정점 유지를 안정적으로 진행할 수 있습니다.

읽음 요령

관측 튜브와 거울로
확인하는 수위

투명한 관측 튜브에 수위계 헤드가 달려 있어 대형 저장조의 수위 변화를 눈으로 확인할 수 있습니다. 반사 거울로 헤드와 튜브 속 수면이 닿는 순간을 확인한 뒤, 미세 조정 원판으로 저수지를 올리거나 내려 영점과 목표 압력을 맞춥니다. 저수지에는 증류수나 탈이온수를 넣으세요.

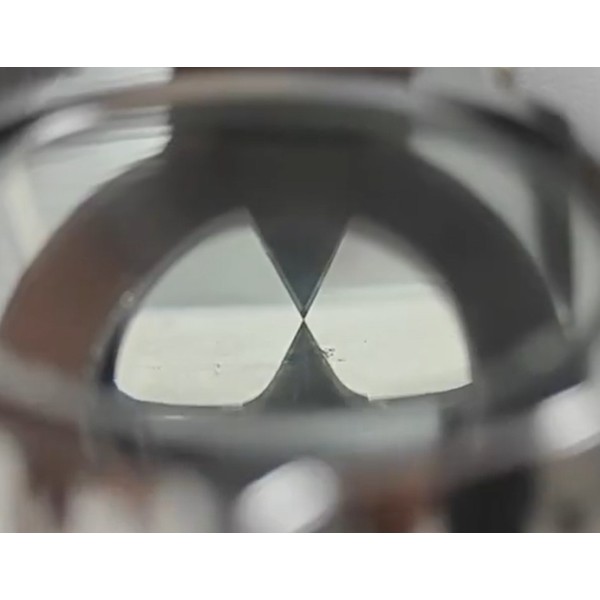

거울로 확인하는 접촉 순간

헤드와 수면이 닿는 순간을 거울에 비친 상으로 판단하면 매번 같은 눈높이에서 읽게 되어 읽음값의 흩어짐이 줄어듭니다.

원리와 환경

읽음값을 정하는
물의 밀도와 g

액주식 압력은 물의 밀도, 중력가속도, 수위 높이의 곱입니다. 그래서 분동식과 마찬가지로 설치 장소의 중력값과 물 온도가 결과에 반영됩니다. 대형 저장조의 수위 높이는 Baluntech의 계산 도구로 구하며, 계통에는 물이 약 65 ml 들어갑니다. 주문할 때 설치 장소의 g를 함께 알려 주세요.

클린룸 차압계 연결

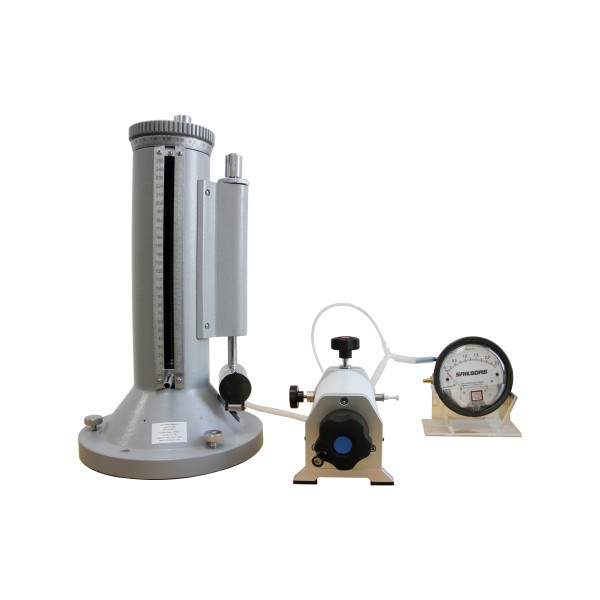

클린룸과 공조 설비의 차압계를 유연 호스로 BL569에 연결해 Pa 단위로 비교합니다. 시험 압력은 옵션인 저압 교정 펌프 BL571로 만듭니다.

교정 관리

BL569의 소급 체계와
교정 성적서

액주식 기준기의 소급은 KOLAS 인정 교정기관의 성적서를 거쳐 국가측정표준(KRISS)까지 이어집니다. 교정 성적서(P/N CAL-569)는 옵션으로 선택할 수 있습니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

BL569 마이크로 마노미터
상세 사양

항목	사양
범위	-2500 ~ +2500 Pa (±10 inH₂O)
정확도 등급	0.02
허용 오차	±0.4 Pa (-1500 ~ +1500 Pa) · 그 밖 ±0.5 Pa
분해능	0.01 mm (미세 조정 원판 200눈금)
액체	증류수 또는 탈이온수 (계통에 약 65 ml)
안정도	2500 Pa에서 3분 유지 후 이어진 1분간 압력 하강 없음
최대 압력	5000 Pa에서 10분 유지 후 이어진 5분간 압력 하강 없음
영점 오차	맞춤 ±0.1 Pa 미만 · 복귀 ±0.2 Pa 미만
미세 조정 원판	200등분, 하단 눈금에 저장조 높이 표시
시험 항목	저압 · 진공 · 차압 (부식성 없는 기체)
크기 · 무게	230 mm × 322 mm · 6 kg
주문 코드	BL569-2500-02

활용 분야

BL569로 교정하는
저압 계기

클린룸 차압계 점검 — 공조 설비의 차압계가 Pa 단위로 맞는지 확인합니다.
전기 접촉 압력계 교정 — 저압 범위에서 접점이 동작하는 압력을 확인합니다.
진공 계기와 진공 라인 시험 — 부식성 없는 기체로 음압 구간을 시험합니다.
부식성 없는 기체 차압 시험 — 기체 차압 계기의 눈금을 기준값과 대조합니다.
실험실 저압 기준 설정 — 전자 부품 없는 액주식 기준기를 실험실의 저압 기준으로 둡니다.

선택 가이드

압력 구간별
Baluntech 기준기 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
물기둥으로 저압을 직접 읽을 때	BL569	전자 부품 없이 액주 높이로 압력을 읽어 저압 기준을 직접 세울 수 있습니다.
0.1 MPa 이상 유압 계기를 교정할 때	BL511	고압 유압 범위는 유압식 분동식 교정기가 적합합니다.
1 kPa 이상 기체 저압 계기를 분동식으로 교정할 때	BL507	20 cm² 피스톤의 저압 분동식이어서 기체 저압 계기 교정에 맞습니다.
진공 범위를 분동식으로 교정할 때	BL506	게이지 진공 구간을 분동식으로 교정하는 모델입니다.

구성·옵션

BL569 구성 품목과
주문 정보

구분	내용
구성품	BL569 보상식 마이크로 마노미터, 유연 연결 호스 2개, 사용 설명서, 운반 케이스
옵션	교정 성적서 (P/N CAL-569), 저압 교정 펌프 BL571
품번	BL569-2500-02
주문 때 전달할 정보	교정할 압력 범위, 사용 기체, 설치 장소의 g

BL569와 비교해 볼
저압 기준기

BL569는 분동식 압력교정기와 같은 방식입니까?
아닙니다. 분동 대신 물기둥 높이로 압력을 읽는 액주식 마노미터입니다. 저압 기준기여서 분동식 교정기와 함께 소개합니다.
BL569의 정확도 등급 0.02는 무엇을 뜻합니까?
제품에 표기된 등급 이름입니다. 실제 허용 오차는 -1500 ~ +1500 Pa에서 ±0.4 Pa, 그 밖의 구간에서 ±0.5 Pa입니다.
BL569에는 어떤 기체와 액체를 사용합니까?
부식성 없는 기체로 차압과 진공을 시험하고, 저수지에는 증류수나 탈이온수를 넣습니다.
마이크로 마노미터의 시험 압력은 무엇으로 만듭니까?
옵션인 저압 교정 펌프 BL571로 만듭니다. 기체 저압을 분동식으로 다루려면 BL507을 검토하세요.
