Baluntech BL506 진공 중량 테스터기(-100kPa)

MODEL
BL506
브랜드
Baluntech

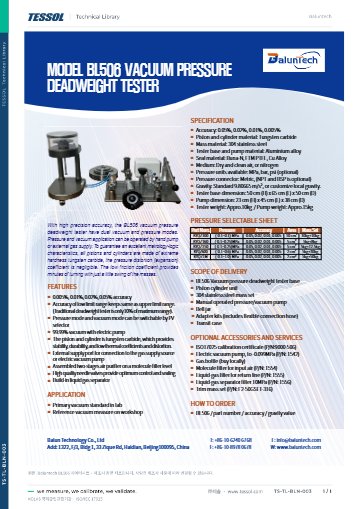

제품 자료

진공·복합 게이지를 모드만⁣ 바꿔 교정하는 분동식 교정기

Baluntech BL506 진공 분동식 압력교정기⁣ 분동 / 베이스 : 304 스테인리스강 / 알루미늄 합금⁣ 매체 : 건조한 청정 공기 (순수 질소 옵션)⁣ 피스톤-실린더 : 탄화텅스텐

견적 받기

Baluntech 한국 독점 공급 파트너

Baluntech BL506은 진공과 압력 모드를 전환해 −0.1 MPa(게이지압)부터 최대 1 MPa까지 다루는 진공 분동식 압력교정기(Vacuum Deadweight Tester)입니다. 건조한 청정 공기로 작동하며 진공 · 복합 게이지와 저압 트랜스미터를 교정합니다.

정확도 등급은 읽음값의 0.005 · 0.01 · 0.02 % 중에서 고를 수 있고, 하한 범위에서도 상한과 같은 등급이 유지됩니다. 그래서 진공 쪽 시험점의 기준 오차를 따로 계산하지 않아도 됩니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

−0.1 ~ 1 MPa

게이지압, 범위 3종

0.005 · 0.01 · 0.02 %

정확도 등급 (읽음값)

PV 선택기

압력 모드와 진공 모드 전환

2단

분자 필터 수준의 공기 정화기

특징

진공과 양압을 오가는⁣ BL506 모드 전환

핵심 특징현장에서 달라지는 점
−100 kPa 게이지압진공 모드의 −100 kPa는 대기압 기준 게이지압이므로 진공 게이지 눈금과 같은 기준으로 바로 비교할 수 있습니다.
PV 선택기선택기로 압력 모드와 진공 모드를 바꾸므로 같은 베이스에서 음압과 양압 시험점을 끊지 않고 이어서 교정합니다.
외부 공급 포트공급 포트에 외부 기체원이나 진공 펌프를 연결할 수 있어, 핸드 펌프로 올리기 부담스러운 시험점에서도 압력을 만들 수 있습니다.
2단 공기 정화기입구 공기를 분자 필터 수준으로 걸러 피스톤-실린더에 오염이 쌓이는 것을 줄입니다.
액체-기체 분리기분리기가 들어 있고 필터 옵션(P/N 1556)도 더할 수 있어, 피교정 계기에서 올라오는 액체가 피스톤에 닿는 일을 막습니다.
낮은 마찰마찰이 낮아 분동이 몇 분 동안 회전하므로 시험점마다 부상 상태를 서두르지 않고 읽을 수 있습니다.

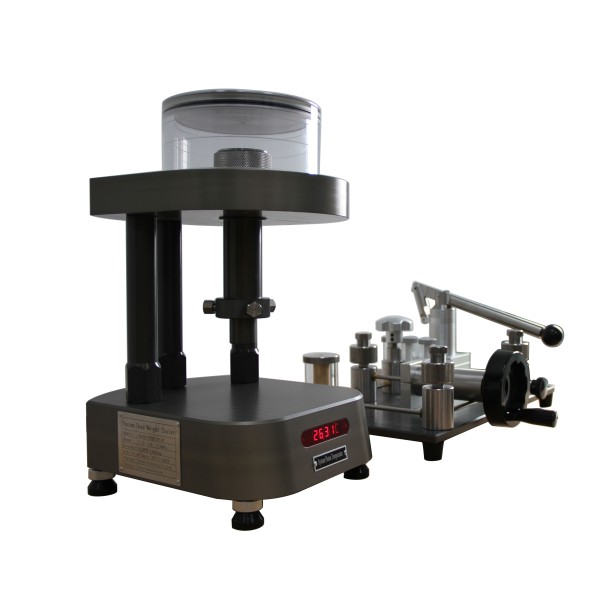

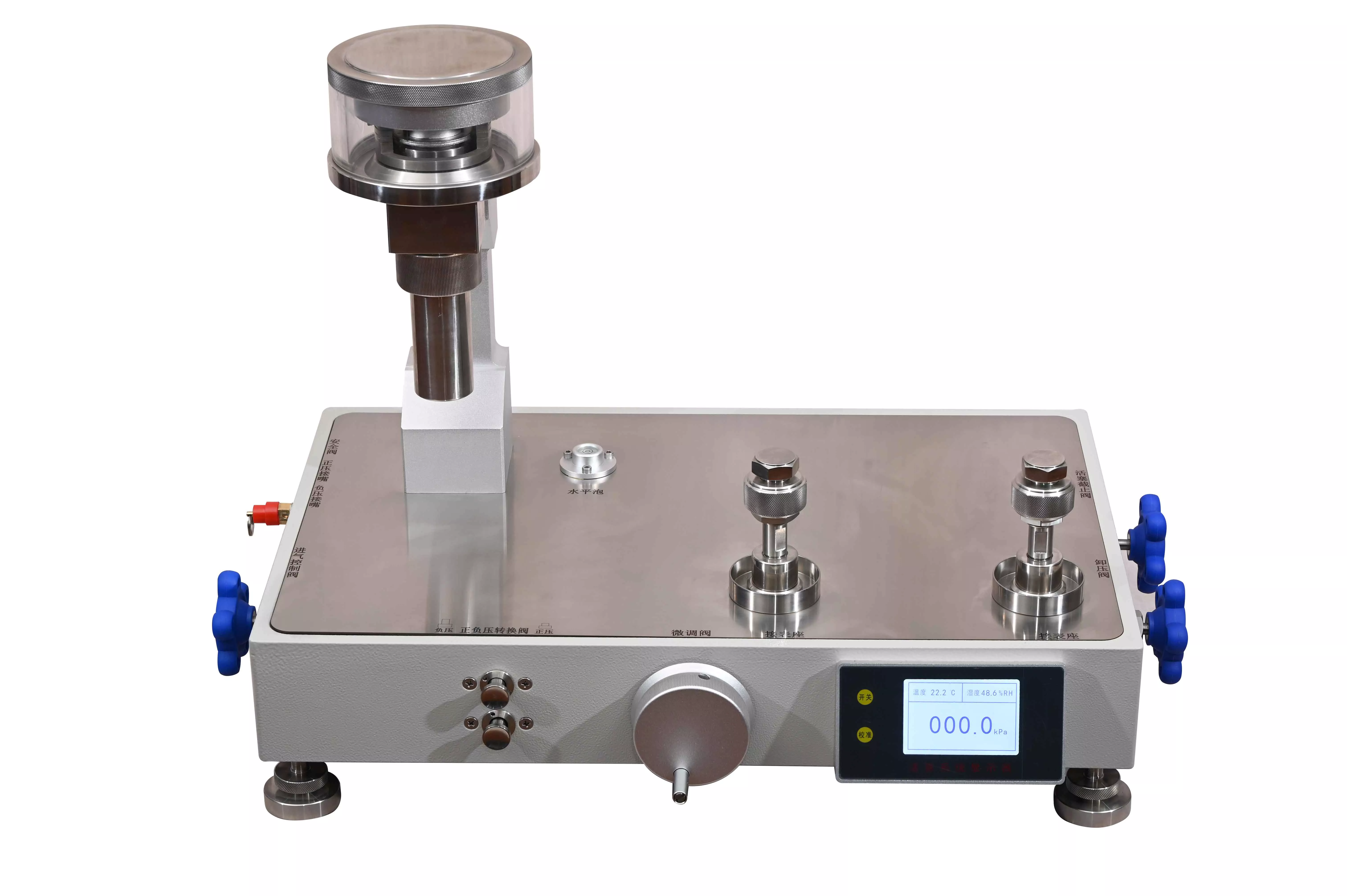

Baluntech BL506 - 상단 피스톤 조립체와 터치 화면이 있는 진공 중량 테스터
상단 피스톤 조립체와 터치 화면이 있는 진공 중량 테스터

압력 발생

핸드 펌프와⁣ 전동 진공 펌프 옵션

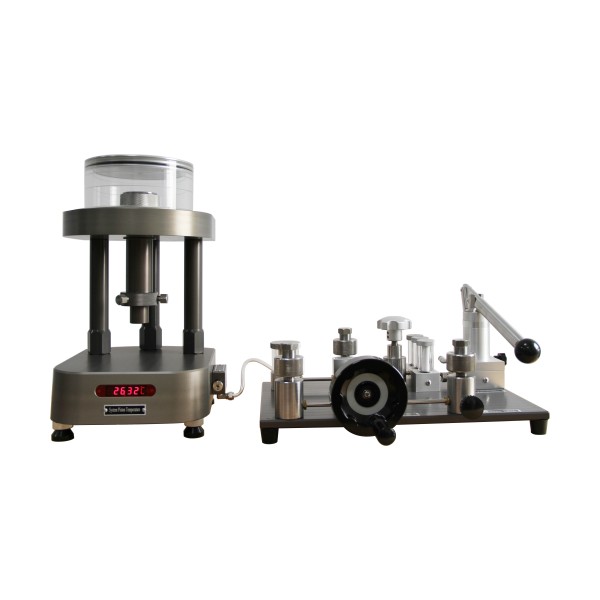

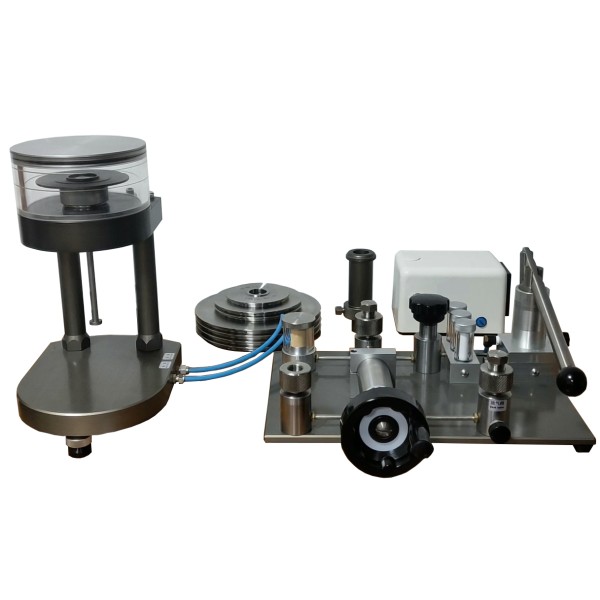

Baluntech BL506 진공 중량 테스터기(-100kPa) 제품 사진

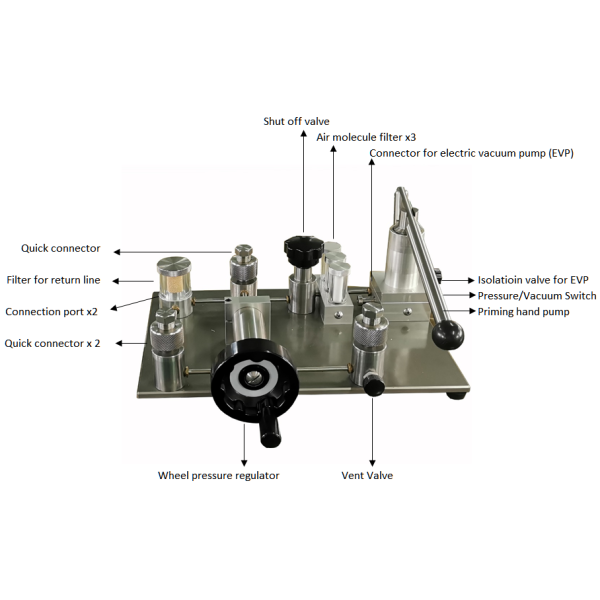

핸드 펌프와 외부 기체로 만드는 압력

압력은 핸드 펌프나 외부 기체로 만들고, 진공 쪽에는 전동 진공 펌프(P/N 1542)를 옵션으로 더할 수 있습니다. 진공 작업이 많다면 입구 공기용과 리턴 라인용 분자 필터를 함께 구성하세요. −100 kPa는 게이지압이므로 실제로 도달하는 진공은 펌프 성능에 따라 달라집니다.

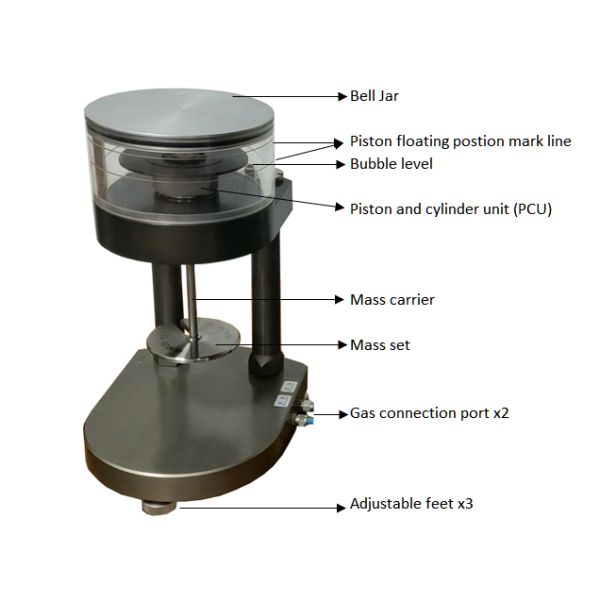

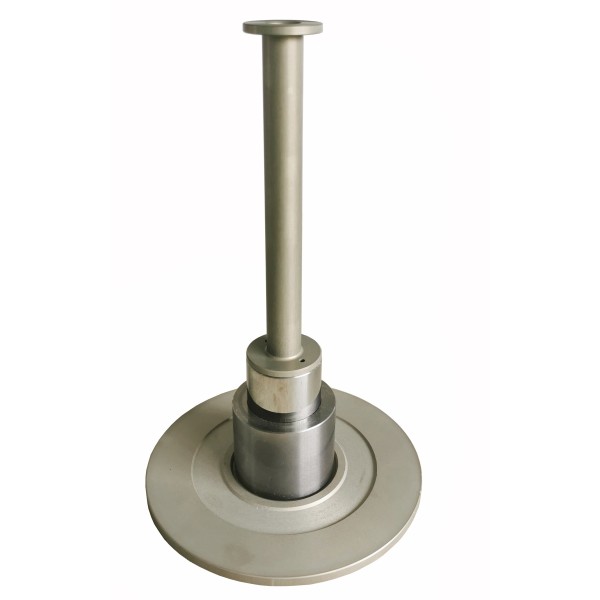

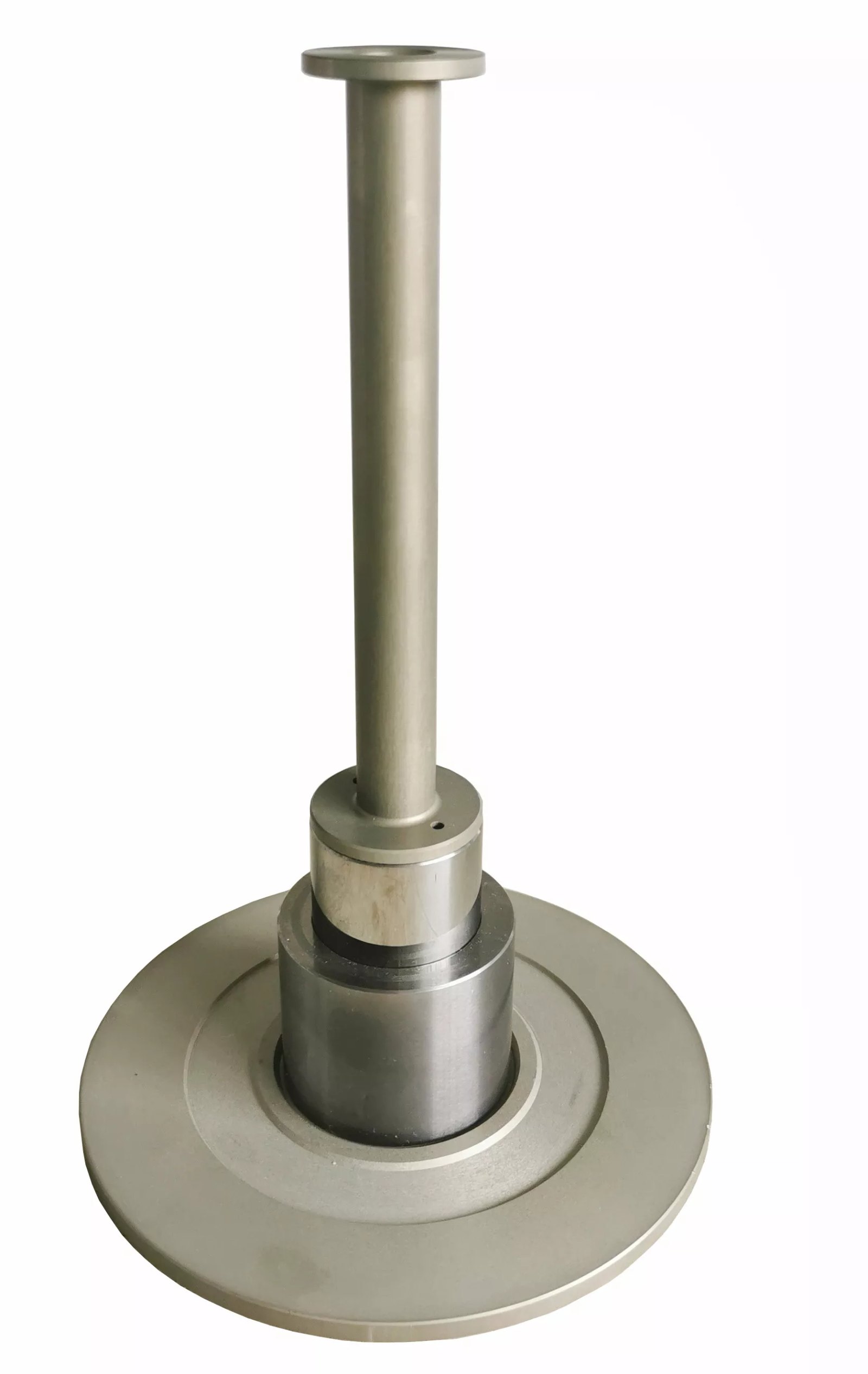

Baluntech BL506 - 받침 위에 세운 원통형 피스톤 어셈블리
받침 위에 세운 원통형 피스톤 어셈블리

현지 중력

분동 제작 전에⁣ 알려야 할 설치 장소의 g

표준중력과 현지 중력

분동은 표준중력 9.80665 m/s² 또는 설치 장소의 중력값에 맞춰 제작합니다. KRISS가 있는 대전의 g는 9.798 310 m/s²여서, 표준중력 기준 분동을 그대로 사용하면 표시값보다 약 0.085 % 낮은 압력이 나옵니다. 이 차이는 0.005 % 등급의 17배이므로 주문 때 설치 장소의 g를 꼭 알려 주세요.

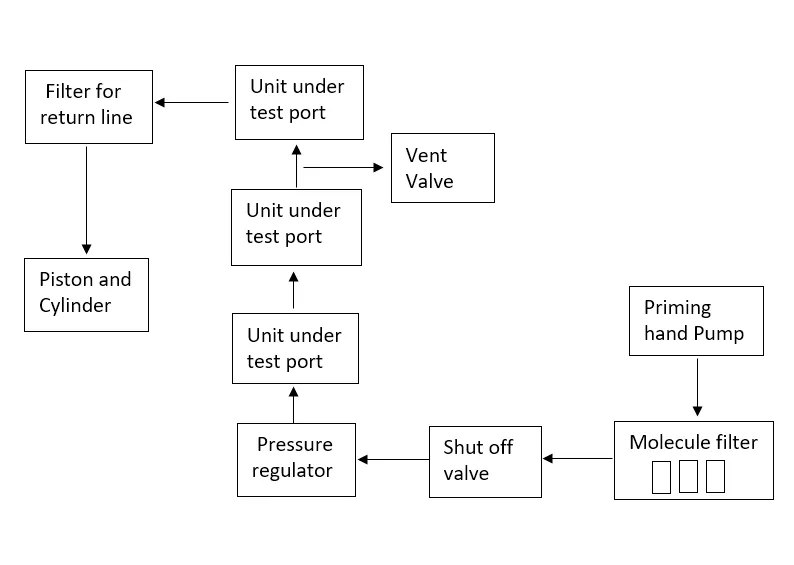

Baluntech BL506 - 피스톤과 밸브, 시험 포트의 흐름 구성도
피스톤과 밸브, 시험 포트의 흐름 구성도

사양

BL506 범위 모델별⁣ 분동 무게

항목사양
BL506-250KPA−0.1 ~ −0.005 · 0.005 ~ 0.25 MPa (분동 4.75 + 12.5 kg)
BL506-600KPA−0.1 ~ −0.005 · 0.005 ~ 0.6 MPa (분동 4.75 + 29.5 kg)
BL506-1MPA−0.1 ~ −0.005 · 0.005 ~ 1.0 MPa (분동 4.75 + 49.5 kg)
피스톤 면적 (KYQZ250 · 600 · 1M)5 cm² · 2 cm² · 2 cm²
정확도 등급읽음값의 0.02 · 0.01 · 0.005 %
매체건조한 청정 공기 (순수 질소 옵션)
피스톤-실린더탄화텅스텐
분동 / 베이스304 스테인리스강 / 알루미늄 합금
씰Buna-N · FTM PTFE · 구리 합금
압력 발생핸드 펌프 또는 외부 기체, 전동 진공 펌프 옵션
중력표준 9.80665 m/s² 또는 현지 중력 맞춤
연결 · 표시미터 나사 (NPT · BSP 옵션) · LCD 주변 환경 표시
베이스 크기 · 무게310 (H) × 680 (L) × 480 (D) mm · 30 kg
압력 단위MPa · bar (psi 옵션)
펌프 크기 · 무게225 (H) × 455 (L) × 380 (D) mm · 약 15 kg

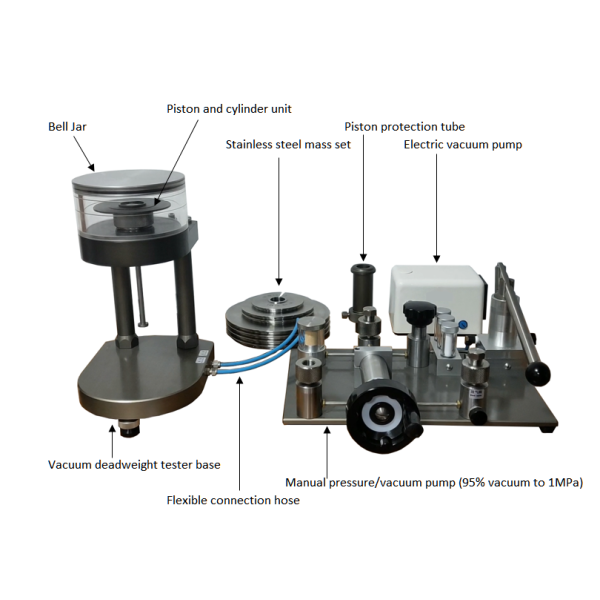

구성품베이스, 피스톤-실린더 유닛, 304 스테인리스 분동 세트, 수동 압력 · 진공 펌프, 벨자, 어댑터 키트, 플렉시블 연결 호스, 운반 케이스, 사용 설명서
옵션ISO 17025 교정 인증서 (P/N 9000-506) · 전동 진공 펌프 (P/N 1542) · 입구 공기용 분자 필터 (P/N 1554) · 리턴 라인 분자 필터 (P/N 1555) · 액체-기체 분리기 필터 10 MPa (P/N 1556) · 트림 분동 세트 (P/N F1-50GSET-316) · 단조 316 스테인리스 분동 (P/N MS-316)

피스톤 모듈 선택표

모듈범위정확도 등급피스톤 면적진공 분동압력 분동
KYQZ100−0.1 ~ 0.1 MPa0.005 · 0.01 %10 cm²10 kg10 kg
KYQZ160−0.1 ~ 0.16 MPa0.005 · 0.01 %5 cm²5 kg8 kg
KYQZ400−0.1 ~ 0.4 MPa0.005 · 0.01 %5 cm²5 kg20 kg

활용 분야

진공 · 복합 게이지를⁣ 교정하는 곳

  • 진공 · 복합 게이지와 저압 트랜스미터를 교정합니다.
  • 실험실에서 −100 kPa 진공 기준 압력을 만듭니다.
  • 작업장의 기준 진공 측정에 기준기로 사용합니다.
  • 진공과 양압 계기를 한 장비로 함께 교정하려는 교정실에 적합합니다.

선택 가이드

진공 · 저압 분동식⁣ 모델 비교

이럴 때권장 모델선택 이유
진공과 양압을 두 피스톤으로 함께 다룰 때BL505마스터 · 슬레이브 두 피스톤으로 −0.1 ~ 1 MPa를 다루므로 진공과 양압을 한 구성에서 교정할 수 있습니다.
저압 차압 계기를 kPa 단위로 교정할 때BL50720 cm² 큰 피스톤으로 kPa 단위의 낮은 차압 시험점을 다룹니다.
기체 압력을 10 MPa까지 올릴 때BL502질소나 건조 공기로 10 MPa까지 올릴 수 있어 기체 계기의 높은 압력 구간에 맞습니다.
물기둥 기준으로 낮은 압력을 다룰 때BL569보상형 마이크로 마노미터여서 물기둥 기준의 낮은 압력 교정에 적합합니다.

구성·옵션

BL506 구성품과⁣ 주문 코드

  • 구성품 — 베이스, 피스톤-실린더 유닛, 304 스테인리스 분동 세트, 수동 압력 · 진공 펌프, 벨자, 어댑터 키트, 플렉시블 연결 호스, 운반 케이스.
  • 옵션 — ISO 17025 교정 인증서(P/N 9000-506), 전동 진공 펌프(P/N 1542), 분자 필터(P/N 1554 · 1555), 트림 분동 세트(P/N F1-50GSET-316).
  • 주문 코드 — BL506-250KPA · BL506-600KPA · BL506-1MPA, 끝 숫자 005 · 01 · 02는 정확도 등급입니다.

교정 연계

진공 쪽 기준도 피스톤-실린더 유효단면적과 분동 질량으로 정해지며, 이 두 값은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. 진공 · 양압 기준의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.
