Baluntech BL508 높은 정압(60MPa) 조건에서의 차압 균형

MODEL: BL508
브랜드: Baluntech

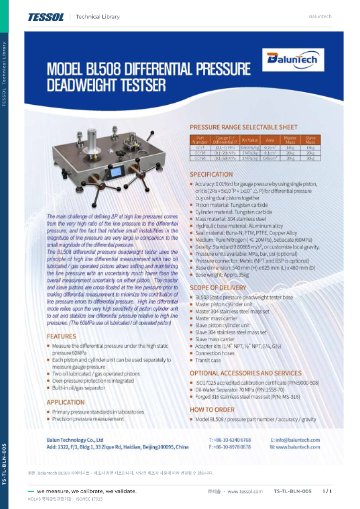

제품 자료: 데이터시트

제품문의 구매하기

실제 운전 정압 위에서
차압 트랜스미터를 시험하는 교정기

Baluntech BL508 고정압 차압 분동식 압력교정기

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL508은 고정압 차압 분동식 압력교정기(Differential Pressure Deadweight Tester)입니다. 피스톤 두 개를 맞대어 띄우고 높은 정압(라인 압력) 위에서 차압을 만들어, 유량 · 레벨용 차압 트랜스미터를 실제 운전 정압에서 시험합니다.

차압 정확도는 2 Pa에 정압 항 5 × 10⁻⁷ P와 차압 항 1 × 10⁻⁴ ΔP를 더한 값입니다. 그래서 정압이 높은 시험점에서도 오차가 어느 항에서 오는지 나눠 따져 볼 수 있습니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 10 MPa

질소 구성의 정압 범위

1 ~ 60 MPa

세바케이트 오일 구성의 정압 범위

±100 · ±1000 kPa

구성별 차압 범위

0.005 · 0.01 · 0.02 %

정확도 등급 (주문 코드 005 · 01 · 02)

특징

정압 위에서
차압을 만드는 구조

핵심 특징	현장에서 달라지는 점
cross-float	두 피스톤을 같은 정압에서 함께 띄워 맞대므로 정압 오차가 차압에 미치는 영향이 줄어듭니다.
개별 피스톤 사용	각 피스톤-실린더를 떼어 게이지압 기준으로도 사용할 수 있어, 한 대로 차압 시험과 게이지압 시험을 함께 처리합니다.
과압 보호	과압 보호가 기본으로 내장되어 정압을 걸어 둔 상태에서도 차압 계기가 손상될 위험이 줄어듭니다.
오일 · 기체 분리	오일 · 기체 분리기가 들어 있어 두 매체가 섞이지 않습니다.
고정압 운전	실제 운전 정압을 걸고 차압 트랜스미터를 시험하므로 현장 조건에 가까운 상태에서 영점과 스팬을 확인합니다.

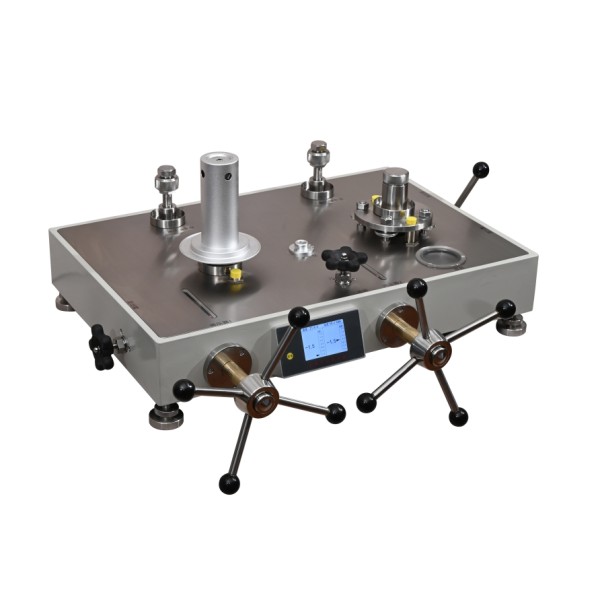

두 개의 피스톤과 터치 화면이 있는 차압 균형기

작동 방식

두 피스톤을
맞대어 띄우는 방식

cross-float로 줄이는 정압 오차

마스터와 슬레이브 피스톤을 같은 정압에서 함께 띄워 맞댑니다. 그 위에 분동을 더해 차압을 만들면 정압 오차가 차압에 미치는 영향이 작아집니다. 두 피스톤-실린더는 따로 떼어 게이지압 기준으로도 사용할 수 있습니다.

정압 영향 시험

운전 정압에서 확인하는
영점과 스팬

운전 정압에서 시험하는 차압 트랜스미터

대기압에서 조정한 차압 트랜스미터는 높은 정압에서 영점과 스팬이 달라질 수 있습니다. BL508로 실제 정압을 건 상태에서 차압을 더해 정압 영향을 확인합니다. 게이지압만 필요하면 BL511 · BL512를 검토하세요.

사양

질소 · 오일 구성별
정압과 차압 범위

항목	BL508-10MPA	BL508-60MPA
정압 (매체)	0.1 ~ 10 MPa (질소)	1 ~ 60 MPa (세바케이트 오일)
차압	±100 kPa	±1000 kPa
분동	20 + 20 + 2 kg	59 + 59 + 2 kg

시리즈 공통 사양

항목	사양
정압 범위	0.1 ~ 60 MPa
정압 정확도	읽음값의 0.01 %
정확도 등급	읽음값의 0.005 · 0.01 · 0.02 % (주문 코드 005 · 01 · 02)
차압 범위	0.05 ~ 1000 kPa
차압 정확도	2 Pa + 5 × 10⁻⁷ P + 1 × 10⁻⁴ ΔP (P: 정압, ΔP: 차압)
작동 매체	오일 윤활유 (60 MPa) · 순수 질소
피스톤 재질	탄화텅스텐 (기체용 세라믹)
실린더 재질	탄화텅스텐
분동 재질	304 스테인리스강
유압 베이스 재질	알루미늄 합금
밀봉 재질	부나-N · FTM · PTFE · 구리 합금
압력 단위	MPa · bar · psi (선택)
연결	미터 나사 (NPT · BSP 옵션)
분동 중력 기준	표준 9.80665 m/s² 또는 현지 중력 맞춤
보호 · 분리	과압 보호 기본 내장 · 오일 · 기체 분리기 내장
크기 · 무게	670 × 450 × 320 mm (L × D × H) · 40 kg
구성품	BL508 베이스 · 마스터 · 슬레이브 피스톤-실린더 유닛 · 마스터 · 슬레이브 304 스테인리스 분동 세트 · 마스터 · 슬레이브 분동 캐리어 · 어댑터 키트 (1/4 NPT · 1/2 NPT · G 1/4 · G 1/2) · 연결 호스 · 운반 케이스
선택 사양	교정 성적서 (P/N 9000-508) · 오일-물 분리기 70 MPa (P/N 1558-70)

GCY 모듈 선택표

모듈	정압	차압	분동
GCY7	0.1 ~ 7 MPa	0.05 kPa ~ 1 MPa	14 kg + 14 kg
GCY20	0.2 ~ 20 MPa	0.05 kPa ~ 1 MPa	20 kg + 20 kg
GCY40	0.5 ~ 40 MPa	0.05 kPa ~ 1 MPa	40 kg + 40 kg

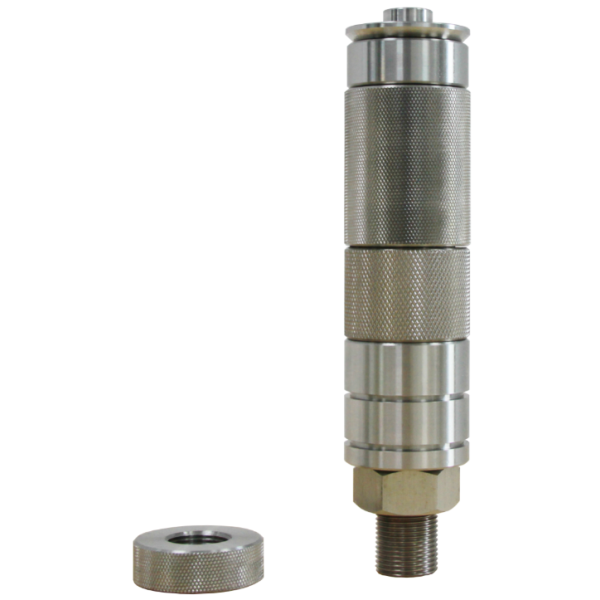

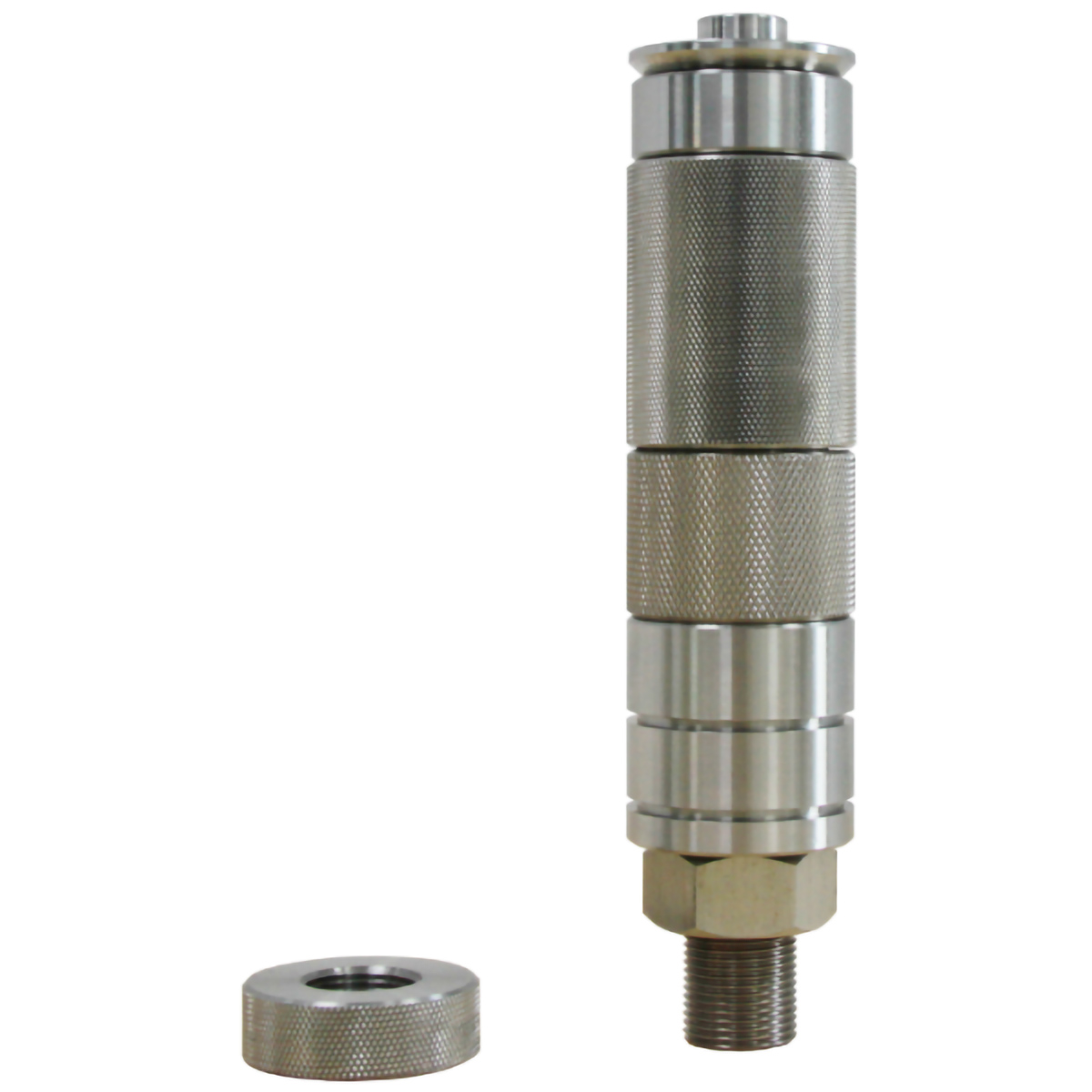

스테인리스 연결 피팅과 너트 구성품

활용 분야

차압 트랜스미터
시험 분야

유량 · 레벨용 차압 트랜스미터를 운전 정압에서 시험합니다.
차압 트랜스미터의 정압 영향을 확인합니다.
고압 라인에 설치한 차압계의 기준 교정에 사용합니다.
필요할 때 피스톤-실린더를 떼어 게이지압 기준으로도 사용합니다.

선택 가이드

정압 조건별
구성 선택

이럴 때	권장 모델	선택 이유
질소 기체 라인에서 차압을 시험할 때	BL508-10MPA	정압을 0.1 ~ 10 MPa로 맞춰 기체 라인 조건에서 차압을 시험합니다.
세바케이트 오일 라인에서 정압 60 MPa까지 시험할 때	BL508-60MPA	정압 1 ~ 60 MPa를 걸 수 있어 고압 오일 라인의 차압 트랜스미터를 실제 조건에서 시험합니다.
게이지압만 필요할 때	BL511 · BL512	정압 없이 게이지압만 다루므로 일반 압력계 교정에 맞습니다.
차압 없이 낮은 압력만 교정할 때	BL507	저압 계기를 kPa 단위로 교정하는 저압 분동식입니다.

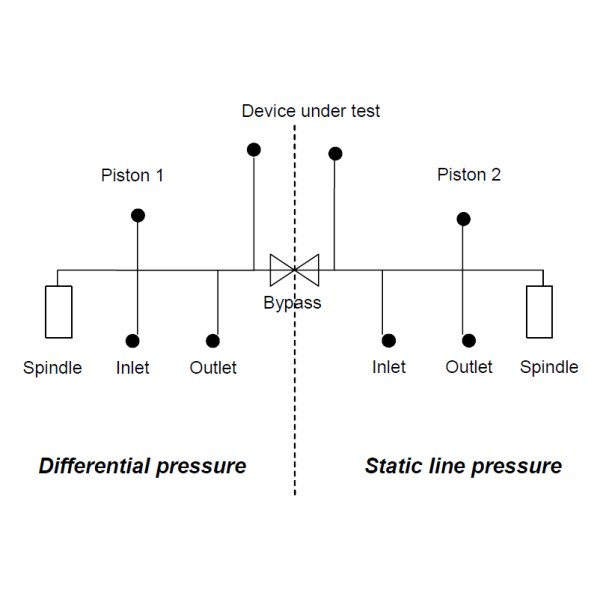

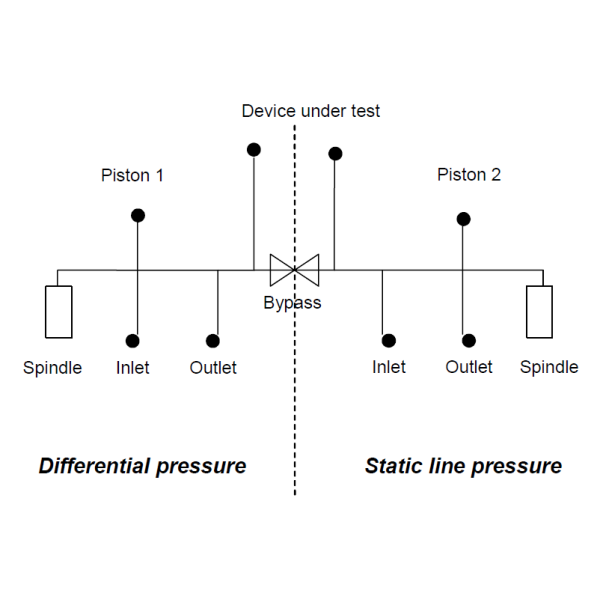

두 피스톤과 바이패스 밸브의 연결 구성도

구성·옵션

BL508 구성품과
구성 모델

구성품 — BL508 베이스, 마스터 · 슬레이브 피스톤-실린더 유닛, 마스터 · 슬레이브 분동 세트, 분동 캐리어, 어댑터 키트, 연결 호스, 운반 케이스.
선택 사양 — 교정 성적서(P/N 9000-508), 오일-물 분리기 70 MPa(P/N 1558-70).
구성 모델 — BL508-10MPA · BL508-60MPA, 끝 숫자 005 · 01 · 02는 정확도 등급입니다.

교정 연계

두 피스톤의 유효단면적과 분동 질량이 차압의 근거이며, 이 값은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. 차압 기준의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 교정 방법을 안내해 드립니다.

차압 교정과 함께 보는
분동식 교정기

BL508 질소 구성으로 60 MPa 정압을 걸 수 있습니까?
아닙니다. 질소 구성은 정압 0.1 ~ 10 MPa입니다. 60 MPa 정압은 세바케이트 오일 구성에서 다룹니다.
BL508 정확도 등급은 어떻게 고릅니까?
주문 코드로 0.005 · 0.01 · 0.02 % 중에서 고릅니다. 등급은 측정 압력의 최대허용오차이므로 불확도와 구분해 판단하세요.
BL508의 피스톤을 따로 떼어 사용할 수 있습니까?
네, 각 피스톤-실린더를 떼어 게이지압 기준으로 사용할 수 있습니다.
BL508 분동도 현지 중력에 맞춰 제작할 수 있습니까?
네, 설치 장소의 중력값에 맞춰 분동을 제작합니다. 주문 때 설치 장소의 g를 알려 주세요.
BL508 차압 정확도 식의 P와 ΔP는 무엇입니까?
P는 정압, ΔP는 차압입니다. 2 Pa의 고정 항에 정압 항과 차압 항을 더해 시험점별 오차를 계산합니다.
