Baluntech BL502 공압 데드웨이트 테스터기(10MPa)

MODEL
BL502
브랜드
Baluntech

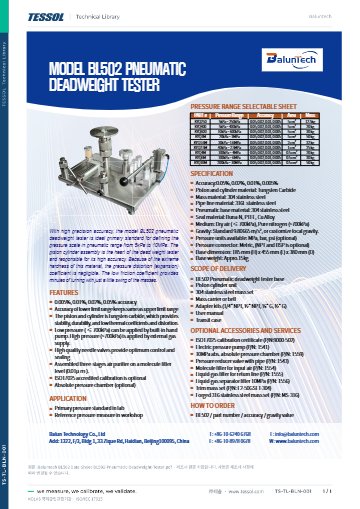

제품 자료

오일 없이 질소나 공기로⁣ 압력을 만드는 공압 분동식 교정기

Baluntech BL502 공압식 분동식 압력교정기⁣ 매체 : 건조 공기 (700 kPa 미만)⁣ 피스톤-실린더 : 탄화텅스텐⁣ 씰 : Buna-N · PTFE · 구리 합금

견적 받기

Baluntech 한국 독점 공급 파트너

Baluntech BL502는 순수 질소나 건조 공기로 압력을 만드는 공압식 분동식 압력교정기(Pneumatic Deadweight Tester)입니다. 6 MPa급과 10 MPa급 두 모델이 있으며, 공압 압력계와 트랜스미터, 디지털 기준 압력계를 오일 없이 교정합니다.

정확도 등급은 읽음값의 0.005 · 0.01 · 0.02 % 가운데 고르며, 하한 압력에서도 상한과 같은 등급이 유지되어 저압 시험점에서 기준기 오차가 커지지 않습니다. 분동은 설치 장소의 중력값에 맞춰 제작합니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

50 kPa ~ 6 MPa

BL502-6MPA 범위 (분동 30 kg)

100 kPa ~ 10 MPa

BL502-10MPA 범위 (분동 50 kg)

0.005 · 0.01 · 0.02 %

정확도 등급 (읽음값)

탄화텅스텐

피스톤-실린더 재질

특징

오일이 닿지 않는⁣ 공압식 분동 교정기

핵심 특징현장에서 달라지는 점
기체 구동질소나 건조 공기로 압력을 만들므로 기체 서비스용 압력계에 오일이 묻을 우려가 없습니다.
하한까지 같은 등급하한 범위에서도 상한과 같은 정확도 등급이 유지되므로 저압 시험점의 불확도 예산을 따로 넓히지 않아도 됩니다.
큰 피스톤과 낮은 마찰피스톤 면적이 크고 마찰이 낮아 분동이 몇 분 동안 회전하므로, 부상 상태에서 여유 있게 값을 읽을 수 있습니다.
탄화텅스텐 피스톤-실린더팽창과 열계수가 작은 재질이라 실험실 온도가 조금 달라져도 유효단면적 변화가 작습니다.
감압 밸브와 니들 밸브내장 밸브로 압력을 천천히 올릴 수 있어 피스톤이 급하게 떠오르지 않습니다.
3단 공기 정화기입구 공기를 분자 필터급으로 걸러 피스톤-실린더의 오염 위험을 줄입니다.

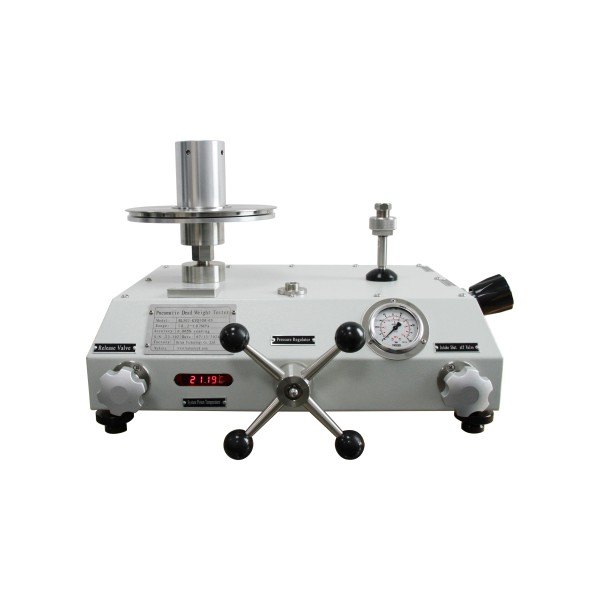

Baluntech BL502 - 압력계와 밸브, 표시창이 있는 데드웨이트 테스터 전면
압력계와 밸브, 표시창이 있는 데드웨이트 테스터 전면

압력 발생

BL502에서⁣ 압력을 올리는 순서

감압 밸브에서 니들 밸브로

질소 실린더를 연결한 뒤 내장 감압 밸브와 니들 밸브로 압력을 천천히 올립니다. 피스톤이 떠오르면 분동을 돌려 마찰을 줄이고 값을 읽으세요. 질소 실린더는 국내에서 따로 준비해야 하며, 계기는 Baluntech 어댑터 키트로 연결합니다. 진공과 저압에는 BL506 · BL505, 유압에는 BL511이 맞습니다.

현지 중력

BL502 주문 때 알려 줄⁣ 현지 중력값

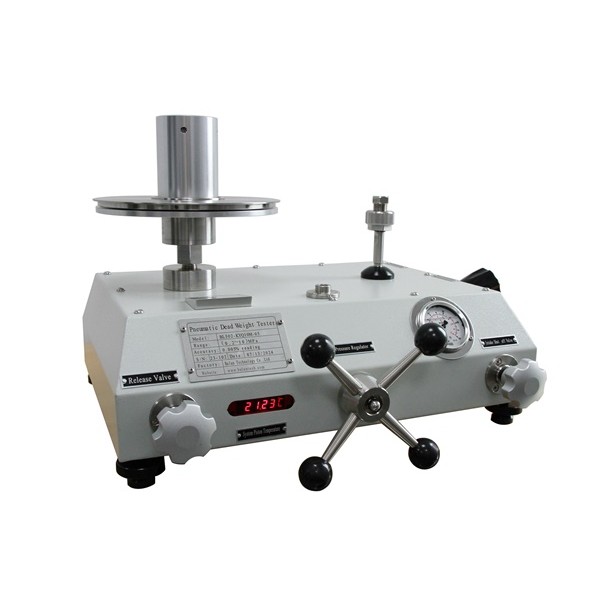

Baluntech BL502 공압 데드웨이트 테스터기(10MPa) 제품 사진

압력은 중력가속도 g에 정비례

분동식 압력교정기의 압력은 p = m·g/A로, g에 정비례합니다. 예를 들어 표준중력(9.80665 m/s²) 기준 분동을 대전(KRISS, g = 9.798 310 m/s²)에서 사용하면 표시보다 약 0.085 % 낮은 압력이 나옵니다. 이는 0.005 % 등급의 17배에 해당하므로, 주문 때 설치 장소의 g를 알려 주시면 그 값에 맞춰 분동을 제작합니다.

사양

BL502의 두 가지 범위와⁣ 세 가지 정확도 등급

항목사양
범위 · 분동BL502-6MPA 50 kPa ~ 6 MPa (30 kg) · BL502-10MPA 100 kPa ~ 10 MPa (50 kg)
정확도 등급읽음값의 0.02 · 0.01 · 0.005 % (시작 압력 이상)
매체건조 공기 (700 kPa 미만) · 순수 질소 (700 kPa 초과)
피스톤-실린더탄화텅스텐
씰Buna-N · PTFE · 구리 합금
내장 부품감압 밸브 · 니들 밸브 · 3단 공기 정화기 (분자 필터급)
연결미터 나사 (NPT · BSP 옵션)
베이스 크기 · 무게185 (H) × 455 (L) × 380 (D) mm · 30 kg
분동 중력 기준표준 9.80665 m/s² 또는 현지 중력 맞춤 (주문 때 설치 장소 g 전달)
분동 재질304 스테인리스강 (단조 316 스테인리스강 옵션)
공압 부품 재질스테인리스강
압력 단위MPa · bar (psi 옵션)
구성품베이스, 피스톤-실린더 모듈, 304 스테인리스 증량 분동 세트, 어댑터 키트 (1/4″ NPT · 1/2″ NPT · G1/4 · G1/2), 운반 케이스, 사용 설명서
옵션ISO 17025 교정 인증서 (P/N 9000-502) · 전동 압력 펌프 (P/N 1541)

피스톤 모듈 선택표

모듈범위정확도 등급피스톤 면적분동
KYQ2505 ~ 250 kPa0.005 · 0.02 %5 cm²12.5 kg
KYQ4005 ~ 400 kPa0.005 · 0.02 %5 cm²20 kg
KYQ6005 ~ 600 kPa0.005 · 0.02 %5 cm²30 kg
KYQ1M5 ~ 1,000 kPa0.005 · 0.02 %5 cm²50 kg
KYQ1.6M0.03 ~ 1.6 MPa0.005 · 0.02 %2 cm²32 kg
KYQ250M0.04 ~ 2.5 MPa0.005 · 0.02 %1 cm²25 kg
KYQ4M0.1 ~ 4 MPa0.005 · 0.02 %0.5 cm²20 kg
KYQ6M0.1 ~ 6 MPa0.005 · 0.02 %0.5 cm²30 kg
KYQ10M0.2 ~ 10 MPa0.005 · 0.02 %0.5 cm²50 kg

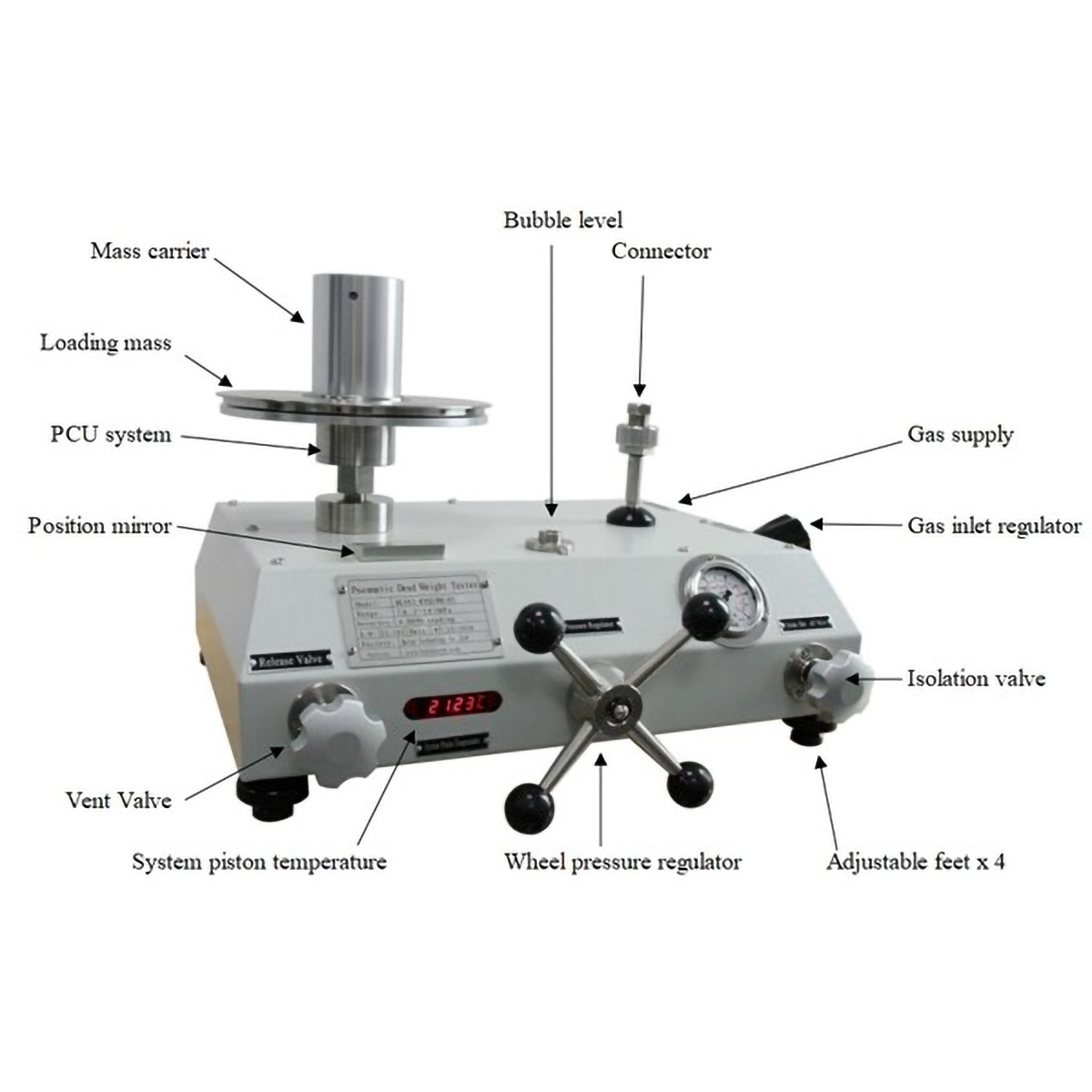

Baluntech BL502 - 데드웨이트 테스터 각 부 명칭 안내도
데드웨이트 테스터 각 부 명칭 안내도

활용 분야

오일 없이 교정하는⁣ 기체 계기 현장

  • 공압 압력계·트랜스미터 — 10 MPa까지 기체로 교정합니다.
  • 디지털 기준 압력계 — 기체 압력 범위에서 기준값과 비교합니다.
  • 기체 서비스 계기 — 오일이 닿으면 안 되는 계기를 교정하는 실험실에서 사용합니다.
  • 작업장 기준 압력 — 현장 압력 측정의 기준기로 사용합니다.

선택 가이드

범위와 매체로 고르는⁣ 분동식 압력교정기

이럴 때권장 모델선택 이유
기체로 6 MPa 이하 범위만 필요할 때BL502-6MPA50 kPa부터 6 MPa까지 다루므로 이 범위 안의 기체 계기 교정에 충분합니다.
기체로 10 MPa까지 범위를 넓게 쓸 때BL502-10MPA100 kPa부터 10 MPa까지 다루어 고압 공압 계기까지 한 대로 교정할 수 있습니다.
1 kPa 근처의 낮은 압력을 교정할 때BL50720 cm² 피스톤을 사용해 낮은 압력을 만들 수 있습니다.
진공이나 저압 게이지를 교정할 때BL506 · BL505진공 모드를 갖춰 진공 게이지까지 교정할 수 있습니다.
유압 범위가 필요할 때BL511기체 대신 유압으로 압력을 만들어 유압 범위를 다룹니다.

구성·옵션

BL502 구성품과⁣ 주문 코드

  • 구성품 — 베이스, 피스톤-실린더 모듈, 304 스테인리스 분동 세트, 어댑터 키트, 운반 케이스, 사용 설명서.
  • 옵션 — ISO 17025 교정 인증서(P/N 9000-502), 전동 압력 펌프(P/N 1541).
  • 별매 — 질소 실린더는 국내에서 따로 준비해야 합니다.
  • 주문 코드 — BL502-6MPA · BL502-10MPA, 끝 숫자 005 · 01 · 02는 정확도 등급입니다.

교정 연계

피스톤-실린더 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
