Fluke Calibration P3000 분동식 압력계(공압)

Fluke Calibration P3000 분동식 압력계(공압)

MODEL
P3000
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

압력계와 트랜스미터를 기체로
교정하는 공압 분동식 압력교정기

Fluke Calibration P3000 공압식 분동식 압력교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration P3000은 기체로 압력과 진공을 만들어 공압 압력계, 트랜스미터, 압력 스위치, 복합 게이지를 ±0.015 %로 교정하는 공압식 분동식 압력교정기(데드웨이트 테스터, Pneumatic Deadweight Tester)입니다. 진공 3~100 kPa부터 고압 기체 140 bar까지 한 시리즈로 대응합니다.

진공 전용, 단일 압력, 듀얼 진공·압력, 고압 기체 모델 가운데 시험 범위에 맞춰 구성할 수 있으며, 기준 압력은 피스톤 면적과 분동 질량으로 정해집니다. 주문할 때 설치 장소의 중력값을 알려 주시면 그 값에 맞춰 분동을 제작합니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

3 ~ 100 kPa

진공 범위, P3011

1.5 ~ 3,500 kPa

단일·듀얼 압력 범위

140 bar

P3032 상한 (1 ~ 140 bar)

±0.015 %

읽음값, 피스톤 범위 10~100 %

특징

진공과 압력을
한 시리즈로 교정

핵심 특징현장에서 달라지는 점
기체 구동기체로 압력과 진공을 만들어, 공압 계기를 실제 사용하는 매체 그대로 교정합니다.
진공·압력 겸용 듀얼 모델P3022~P3025는 진공과 압력을 한 장비에서 교정하므로 복합 게이지를 교정하는 동안 장비를 바꾸지 않아도 됩니다.
내장 펌프 옵션모델에 따라 압력은 20 bar까지, 진공은 90 %까지 펌프로 만들 수 있어 외부 공급원 없이 교정합니다.
읽음값 ±0.015 % (옵션 ±0.008 %)피스톤 범위 10~100 %에서 성적서 보정을 적용했을 때의 읽음값 기준입니다.
현지 중력 제작설치 장소의 g에 맞춰 분동을 추가 비용 없이 제작하므로 지역 중력 차이가 반영됩니다.
단위별 분동bar, kPa, psi, inH₂O, inHg 단위별로 분동을 제작하므로 현장 계기 눈금과 같은 단위로 시험합니다.

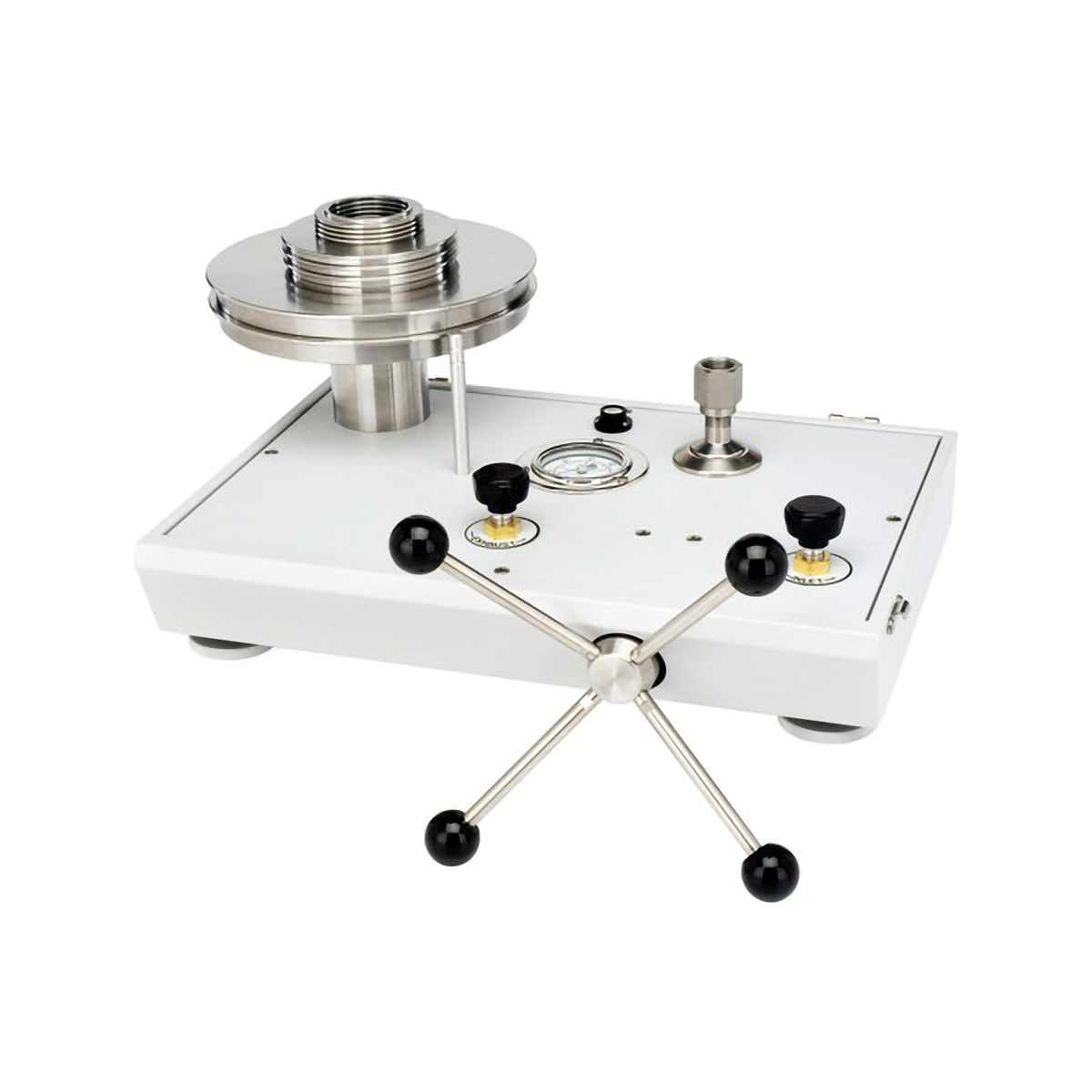

FLUKE CALIBRATION P3000 - 분동 받침과 조작 노브가 있는 분동식 압력계 상부
분동 받침과 조작 노브가 있는 분동식 압력계 상부

진공·압력

진공 게이지도
같은 작업대에서 교정

진공 전용부터 고압 기체까지

듀얼 모델은 진공과 압력을 한 장비에서 교정합니다. 유압 계기에는 P3100이, 오일이 닿으면 안 되는 액체 계기에는 증류수로 작동하는 P3200이 적합합니다. 산소용 계기라면 Krytox 윤활 옵션을 선택하세요.

모델 선택

가장 낮은 시험점으로 고르는
P3000 모델

가장 낮은 시험점이 피스톤 범위의 10 % 위에 오도록 모델을 고르세요. 그 아래에서는 ±(등급) × 피스톤 범위의 10 %에 해당하는 고정 오차가 적용됩니다. 진공만 교정한다면 P3011, 압력 한 범위만 교정한다면 P3012~P3015, 진공과 압력을 함께 교정한다면 P3022~P3025가 적합합니다.

중력·교정

P3000 분동의
현지 중력값과 소급

지역별 g 차이가 정확도 등급보다 클 수 있으므로 설치 장소부터 확인하세요. 분동은 설치 장소의 중력값으로 제작합니다. 국내 중력값은 국토지리정보원 중력점 성과와 KRISS 중력가속도 참조표준을 대조해 확인합니다. 피스톤-실린더 면적과 분동 질량은 인정 교정기관의 성적서를 거쳐 KRISS 표준으로 연결됩니다. 이 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 모델과 압력 범위를 확인해 안내해 드립니다.

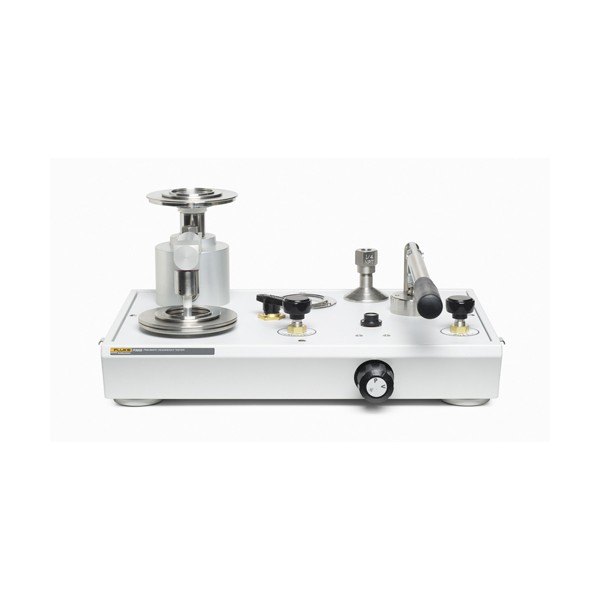

FLUKE CALIBRATION P3000 - 분동 받침과 노브가 나란한 분동식 압력계 전면
분동 받침과 노브가 나란한 분동식 압력계 전면

사양

모델군별
압력 범위 사양

항목사양
P3011 (진공 전용)진공 3 ~ 100 kPa (30 ~ 1,000 mbar)
P3012 ~ P3015 (단일 압력)P3012 1.5 ~ 1,000 kPa · P3013 3 ~ 200 kPa · P3014 20 ~ 1,000 kPa · P3015 20 ~ 3,500 kPa
P3022 ~ P3025 (듀얼 진공 · 압력)압력 P3022 1.5 ~ 100 kPa · P3023 3 ~ 200 kPa · P3025 20 ~ 3,500 kPa
P3031 · P3032 (고압 기체)1 ~ 70 bar · 1 ~ 140 bar (psi 버전 10 ~ 1,000 · 10 ~ 2,000 psi)
정확도읽음값의 ±0.015 % (옵션 ±0.008 %), 피스톤 범위 10 ~ 100 %, 성적서 보정 적용

시리즈 공통 사양

항목사양
피스톤 / 실린더P3011 ~ P3013 · P3022 · P3023 · P3025(V) 세라믹 / 마텐자이트강 · P3014 · P3015 · P3025(P) · P3031 · P3032 탄화텅스텐 / 마텐자이트강 · P3016 탄화텅스텐 / 탄화텅스텐
분동Series 3 비자성 스테인리스강, 단위별 제작 (bar · kPa · psi · inH₂O · inHg 등)
내장 펌프옵션 (모델별), 압력 20 bar까지 · 진공 90 %까지
산소용 옵션Krytox 윤활
시험 포트1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP
중력 기준주문 시 설치 장소의 중력값으로 제작
크기17.5 × 12 × 8.5 in
무게본체 약 11 kg · 분동 세트 약 29 kg

활용 분야

기체 계기 교정이
필요한 현장

  • 압력 스위치·트랜스미터 — 기체 계기의 설정 압력과 출력을 교정합니다.
  • 진공 게이지 — 진공 범위 계기의 지시값을 교정합니다.
  • 공압 압력계·복합 게이지 — 기체 매체로 사용하는 계기를 교정합니다.
  • 고압 기체 계기 — 140 bar까지의 공압 계기를 교정합니다.
  • 산소용 계기 — Krytox 윤활 옵션으로 산소용 계기의 조건에 대응합니다.

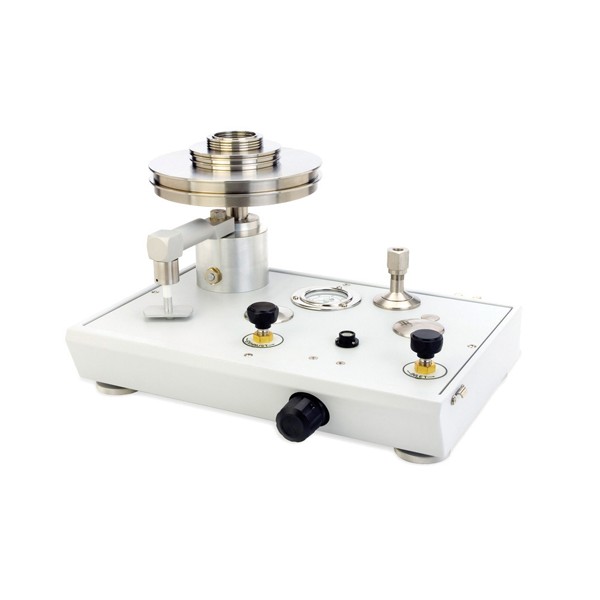

FLUKE CALIBRATION P3000 - 분동 받침과 노브가 있는 분동식 압력계를 비스듬히 본 모습
분동 받침과 노브가 있는 분동식 압력계를 비스듬히 본 모습

선택 가이드

계기와 매체에 맞는
분동식 압력계 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
진공만 교정할 때P3011진공 전용 모델로 3~100 kPa를 교정합니다.
압력 한 범위를 교정할 때P3012 ~ P3015단일 압력 모델들이 1.5 kPa에서 3,500 kPa까지 범위를 나누어 맡아 계기 범위에 맞춰 고를 수 있습니다.
진공과 압력을 함께 교정할 때P3022 ~ P3025듀얼 구성이라 진공과 압력을 장비 교체 없이 한 대로 교정합니다.
140 bar까지 기체 압력이 필요할 때P3031 · P303270 bar와 140 bar 상한의 고압 기체 모델로 고압 공압 계기에 맞습니다.
오일 계통 계기를 교정할 때P3100스핀들 오일을 사용하는 유압식이라 오일 계통 계기를 그대로 교정합니다.
오일이 닿으면 안 되는 액체 계기일 때P3200증류수로 작동하는 수압식이라 계기에 오일이 남지 않습니다.

구성·옵션

P3000 구성품과
주문 정보

구분내용
구성품본체, 피스톤-실린더 모듈, 분동 세트(Series 3 비자성 스테인리스강)
옵션내장 핸드 펌프(모델별), Krytox 산소용 윤활, ±0.008 % 정확도
품번P3011 · P3012 ~ P3015 · P3022 ~ P3025 · P3031 · P3032
주문 때 정하는 것시험 범위, 진공 여부, 설치 장소의 중력값
