Fluke Calibration P3100 분동식 압력계(유압)

Fluke Calibration P3100 분동식 압력계(유압)

MODEL
P3100
브랜드
FLUKE CALIBRATION

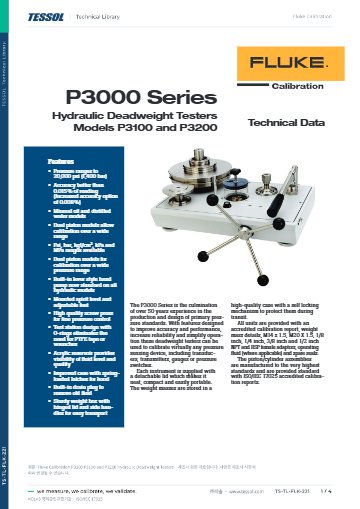

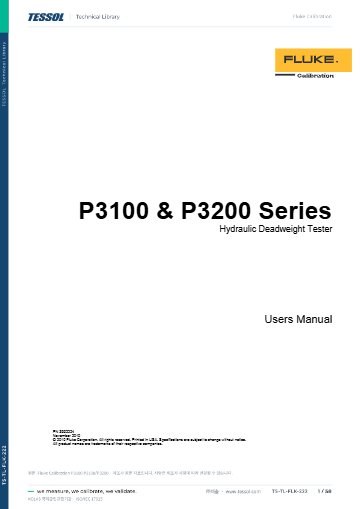

제품 자료
제품문의 구매하기

유압 계기를 오일 계통 그대로
교정하는 분동식 압력교정기

Fluke Calibration P3100 유압식 분동식 압력교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration P3100은 스핀들 오일로 압력을 만들어 1~1,400 bar의 유압 압력계, 트랜스미터, 압력 스위치를 교정하는 유압식 분동식 압력교정기(데드웨이트 테스터, Hydraulic Deadweight Tester)입니다. 피스톤 범위 10~100 %에서 읽음값 ±0.015 % 정확도를 유지합니다.

단일 피스톤 6종과 듀얼 피스톤 4종 가운데 시험 범위에 맞는 구성을 고를 수 있으며, 듀얼 모델은 베이스를 바꾸지 않고 저압과 고압을 함께 교정합니다. 최소 증분은 35 bar까지 0.1 bar, 350 bar까지 1 bar이고, 분동은 설치 장소의 중력값에 맞춰 제작합니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 1,400 bar

모델별 압력 범위

±0.015 %

읽음값, 피스톤 범위 10~100 %

단일 · 듀얼

피스톤 구성 10종

980.665 cm/s²

기본 교정 중력값, 현지 g 맞춤

특징

오일 유압으로
1,400 bar까지

핵심 특징현장에서 달라지는 점
스핀들 오일 작동 유체20 °C에서 40 cSt인 스핀들 오일로 압력을 만들어, 유압 계기를 오일 계통 그대로 교정합니다.
최대 1,400 barP3116은 20~1,400 bar 범위라 고압 유압 계기도 분동식 기준으로 교정할 수 있습니다.
단일 6종 · 듀얼 4종시험 범위에 맞춰 구성을 고를 수 있고, 듀얼 모델은 베이스를 바꾸지 않고 저압과 고압을 이어서 교정합니다.
읽음값 ±0.015 % (옵션 ±0.008 %)피스톤 범위 10~100 %에서 성적서 보정을 적용한 읽음값 기준이므로 시험점 대부분이 같은 등급에 들어옵니다.
세분된 최소 증분35 bar까지 0.1 bar, 350 bar까지 1 bar 단위로 조정해 계기 눈금의 미세한 위치까지 확인할 수 있습니다.
현지 중력 제작기본값 980.665 cm/s² 대신 설치 장소의 g에 맞춰 분동을 제작하므로 지역 중력 차이를 반영합니다.

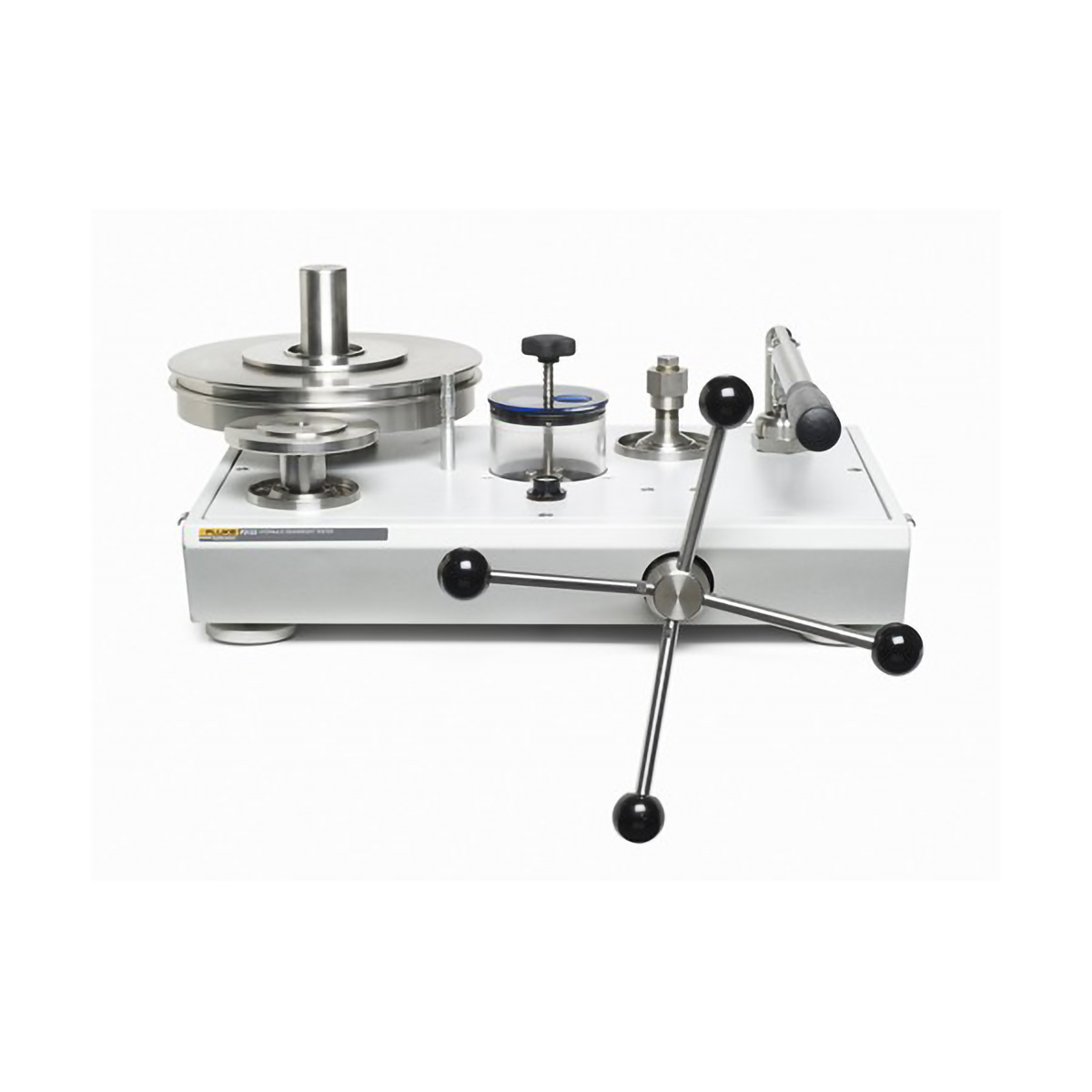

FLUKE CALIBRATION P3100 - 분동 받침과 핸들이 있는 유압식 분동 압력계
분동 받침과 핸들이 있는 유압식 분동 압력계

작동 유체

작업대에서
유압 계기 교정

핸드 펌프와 스크루 프레스

내장 핸드 펌프로 압력을 올린 뒤 스크루 프레스로 미세 조정하며, 저장조 용량은 150 cc입니다. 오일이 닿으면 안 되는 계기에는 P3200, 기체 계기에는 P3000이 적합합니다.

모델 선택

피스톤 범위 10 %로 보는
P3100 모델 선택

가장 낮은 시험점이 피스톤 범위의 10 % 위에 오도록 모델을 고르세요. 예를 들어 P3116으로 20 bar를 교정하면 피스톤 범위의 10 % 아래가 되어 읽음값 기준이 적용되지 않습니다. 700 bar급 유압 계기는 P3114·P3124, 1,000 bar를 넘는 계기는 P3115·P3116·P3125·P3125XT를 검토하세요.

중력·교정

설치 장소 중력과
P3100 교정 이력

지역별 g 차이가 정확도 등급보다 클 수 있으므로 설치 장소를 먼저 확인합니다. 지점별 중력값을 주문 전에 알려 주시면 분동 제작에 반영합니다. 국내 값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과를 근거로 합니다. 유효단면적과 분동 질량은 KOLAS 인정 교정기관 성적서를 거쳐 KRISS로 소급됩니다. 피스톤-실린더와 분동 교정이 (주)테솔의 KOLAS 인정 범위에 드는지는 압력 범위를 보고 안내해 드립니다.

사양

단일 6종·듀얼 4종
모델 사양

항목피스톤 구성압력 범위
P3111단일1 ~ 35 bar
P3112단일4 ~ 140 bar (psi 버전 40 ~ 2,000 psi)
P3113단일10 ~ 350 bar (psi 버전 100 ~ 5,000 psi)
P3114단일20 ~ 700 bar (psi 버전 200 ~ 10,000 psi)
P3115단일20 ~ 1,100 bar (psi 버전 200 ~ 16,000 psi)
P3116단일20 ~ 1,400 bar (psi 버전 200 ~ 20,000 psi)
P3123듀얼1 ~ 350 bar (psi 버전 10 ~ 5,000 psi)
P3124듀얼1 ~ 700 bar (psi 버전 10 ~ 10,000 psi)
P3125듀얼1 ~ 1,100 bar (psi 버전 10 ~ 16,000 psi)
P3125XT듀얼1 ~ 1,200 bar (0.1 ~ 120 MPa)

시리즈 공통 사양

항목사양
정확도읽음값의 ±0.015 % (옵션 ±0.008 %), 피스톤 범위 10 ~ 100 %, 성적서 보정 적용
피스톤 범위 10 % 아래±(정확도 등급) × 피스톤 범위의 10 %
피스톤 / 실린더니켈 바인더 탄화텅스텐 (밀도 15.0 g/cm³) / 경화 마텐자이트강
분동Series 3 비자성 오스테나이트 스테인리스강 (알루미늄 옵션)
작동 유체Shell spindle oil 22, 20 °C에서 40 cSt
최소 표준 증분35 bar까지 0.1 bar · 350 bar까지 1 bar · 1,400 bar까지 2 bar
펌프 · 저장조내장 핸드 펌프 1회 4.7 cc · 저장조 150 cc
시험 포트1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP
중력 기준기본 980.665 cm/s², 주문 시 설치 장소의 중력값으로 제작
단위 버전bar · MPa · kPa (psi · kgf/cm² 버전도 있음)
크기17.5 × 12 × 8.5 in
무게본체 16 kg · 분동 세트 약 36 kg

활용 분야

유압 계기 교정이
필요한 현장

  • 유압 압력계 — 스핀들 오일 계통 계기의 지시값을 교정합니다.
  • 압력 트랜스미터·스위치 — 고압 설정점과 출력을 교정합니다.
  • 고압 유압 계기 — 최대 1,400 bar까지의 계기를 교정합니다.
  • 범위가 넓은 계기 — 듀얼 모델로 저압과 고압을 이어서 교정합니다.

선택 가이드

유압 계기 범위별
P3100 모델 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
범위 시작이 낮은 저압 계기일 때P3111 · P31231 bar부터 시작하는 단일·듀얼 구성이라 저압 계기의 낮은 시험점에 맞습니다.
700 bar급 유압 계기일 때P3114 · P3124단일은 20 bar부터, 듀얼은 1 bar부터 700 bar까지 맡아 시작 압력에 따라 고를 수 있습니다.
1,000 bar를 넘는 고압 계기일 때P3115 · P3116 · P3125 · P3125XT1,100 bar에서 1,400 bar까지 상한별로 구성되어 고압 계기의 범위에 맞출 수 있습니다.
오일이 닿으면 안 되는 계기일 때P3200증류수로 작동하는 수압식 모델이라 계기에 오일이 닿지 않습니다.
기체로 교정하는 계기일 때P3000기체로 압력을 만드는 공압식 모델이라 기체 계기를 같은 매체로 교정합니다.

구성·옵션

P3100 구성품과
주문 정보

구분내용
구성품본체, 피스톤-실린더 모듈, Series 3 분동 세트(약 36 kg)
옵션정확도 ±0.008 %, 알루미늄 분동, 단위 버전(bar · MPa · kPa · psi · kgf/cm²)
품번P3111 · P3112 · P3113 · P3114 · P3115 · P3116 · P3123 · P3124 · P3125 · P3125XT
주문 때 정하는 것상한 압력, 가장 낮은 시험점, 설치 장소의 중력값
