유압 교정실의 기준 압력계를⁣ 교정하는 오일 피스톤 게이지

Fluke Calibration PG7302 오일 피스톤 게이지⁣ PC-7300-1 : 1 MPa/kg⁣ PC-7300-2 : 2 MPa/kg⁣ PC-7300-5 : 5 MPa/kg

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration PG7302는 세바케이트 오일로 100 kPa~500 MPa를 만드는 오일 피스톤 게이지(PG7000 Oil Piston Gauge)입니다. 피스톤-실린더 온도·기압·습도·피스톤 위치·회전을 실시간으로 측정해 압력을 계산하며, 유압 압력 교정실의 기준 압력계와 분동식 압력교정기를 교정합니다.

모듈 6종(100 kPa/kg~5 MPa/kg)이 범위를 나누며, PC-7300-100 모듈의 전형 측정 불확도는 ±(16 Pa + 18 ppm)(k = 2)입니다. 분동은 수동 세트로 올리거나 AMH-100 자동 핸들러(최대 100 kg)로 올릴 수 있습니다. 피스톤-실린더 범위는 공구 없이 몇 초 만에 교체하며, 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

100 kPa ~ 500 MPa

오일(세바케이트) 압력 범위

모듈 6종

100 kPa/kg ~ 5 MPa/kg

±(16 Pa + 18 ppm)

PC-7300-100 전형 불확도, k = 2

AMH-100

자동 분동 핸들러

특징

PG7302 오일 피스톤 게이지의⁣ 교체·측정 구조

핵심 특징현장에서 달라지는 점
수동·반자동·완전 자동 구성시험 규모에 맞춰 구성을 고를 수 있어 소규모 교정실부터 자동 교정 라인까지 같은 플랫폼으로 확장합니다.
공구 없는 범위 교체피스톤-실린더를 몇 초 만에 교체하며, 핵심 면에 손이 닿지 않아 오염과 충격이 줄어듭니다.
실시간 보정 측정피스톤 위치, 낙하 속도, 회전과 온도·기압·습도를 측정해 측정할 때마다 압력을 계산합니다.
탄화텅스텐 피스톤-실린더내마모성이 높은 소재여서 반복 교정에도 유효단면적 변화가 작습니다.
AMH 자동 분동AMH를 연결하면 분동을 0.1 kg 단위로 올려 반복 시험의 순서를 일정하게 유지할 수 있습니다.
현지 g 입력설치 장소의 g를 터미널에 입력하므로 분동을 현지 중력에 맞춰 따로 제작하지 않아도 됩니다.

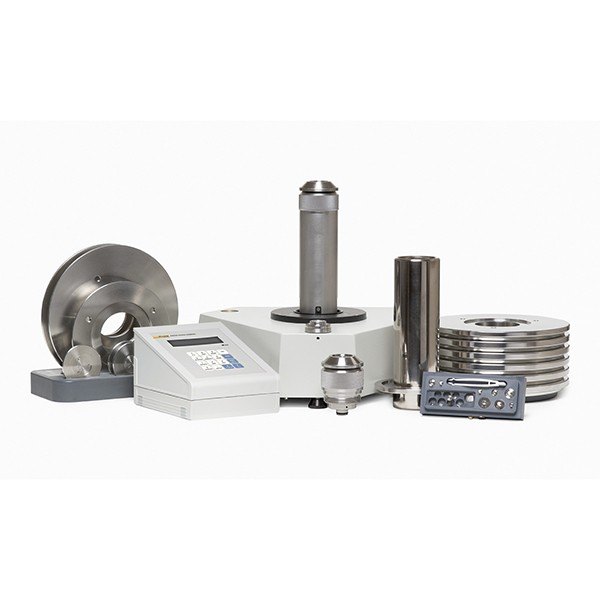

FLUKE CALIBRATION PG7302 - 피스톤 게이지와 추, 컨트롤러 등 전체 구성
피스톤 게이지와 추, 컨트롤러 등 전체 구성

측정 방식

분동식 압력교정기와 다른⁣ PG7302의 압력 계산

측정 때마다 압력을 계산

분동식 압력교정기는 분동을 현지 중력에 맞춰 미리 제작하지만, PG7302는 kg 분동을 사용하고 g를 터미널에 입력해 측정할 때마다 압력을 계산합니다. 모듈 표의 불확도는 g를 ±2 ppm으로 알고 있다는 전제의 값입니다.

모듈 선택

모듈 Kn과 분동 무게로⁣ 정해지는 상한 압력

모듈의 상한 압력은 Kn과 분동 세트 무게의 곱으로 정해지므로, 상한 압력과 시험점을 먼저 확정한 뒤 모듈과 분동 조합을 고르세요. 수동 분동은 35 kg부터 100 kg까지의 세트가 있으며 AMH-100은 최대 100 kg을 자동으로 올립니다.

중력·교정

PG7302 현지 중력값과⁣ 유효단면적 소급

압력 계산에 사용하는 g 값은 설치 장소마다 다르므로, 국내 지점별 중력값을 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인하세요. 피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 KRISS까지 소급됩니다. 모듈 재교정이 (주)테솔의 KOLAS 인정 범위에 드는지는 모듈 품번을 알려 주시면 확인해 안내해 드립니다.

사용 방법

PG7302 오일 피스톤 게이지⁣ 포트 연결과 시험 자동화

PG7302는 터미널에서 g 값과 측정 조건을 다루고, RS-232 COM1·IEEE-488.2로 호스트 컴퓨터와 통신합니다. COM2에는 AMH 자동 분동 핸들러를, COM3에는 PPCH 유압 압력 컨트롤러를 연결해 COMPASS for Pressure로 시험 순서를 자동화합니다.

소프트웨어·도구하는 일
PG7000 터미널키패드와 영숫자 표시창으로 로컬 조작
COMPASS for Pressure피교정 기기 기록, 수동 기록부터 자동 시험까지 관리
PPCHCOM3에 연결하는 유압 자동 압력 컨트롤러
PG7000 Embedded Software플랫폼 펌웨어 업데이트(Ver 1.05f · 2.01 · 2.07h · 3.1.5.255)

처음 연결하는 순서

순서할 일
1상한 압력과 시험점에 맞는 PC-7300 모듈을 공구 없이 장착합니다.
2설치 장소의 g를 터미널에 입력하세요.
3MPG1-200M 같은 압력 발생기나 PPCH를 시험 포트 배관에 연결합니다.
4호스트 컴퓨터를 COM1 또는 IEEE-488.2에, AMH-100을 COM2에 연결하세요.
5COMPASS for Pressure에서 피교정 계기를 등록하고 시험을 시작합니다.

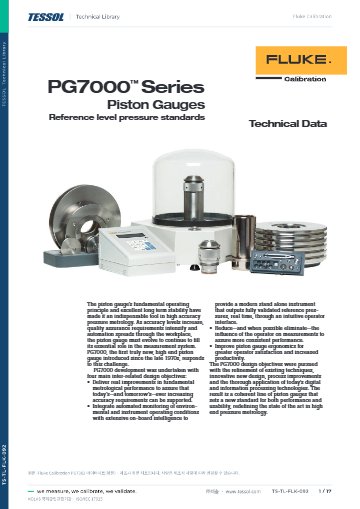

사양

PG7302 모듈별 전형 불확도와⁣ 플랫폼 사양

항목Kn전형 측정 불확도 (k = 2)
PC-7300-100100 kPa/kg±(16 Pa + 18 ppm)
PC-7300-200200 kPa/kg±(16 Pa + 20 ppm)
PC-7300-500500 kPa/kg±(20 Pa + 20 ppm)
PC-7300-11 MPa/kg±(25 Pa + 25 ppm)
PC-7300-22 MPa/kg±(40 Pa + 25 ppm + 0.04 ppm/MPa)
PC-7300-55 MPa/kg±(100 Pa + 35 ppm + 0.04 ppm/MPa)

시리즈 공통 사양

항목사양
전형 불확도 전제 조건주변 19 ~ 23 °C · 국부 중력 ±2 ppm · 분동 ±5 ppm (각 k = 2)
감도2 Pa + 1 ppm (100 kPa/kg) ~ 100 Pa + 1 ppm (5 MPa/kg)
재현성±5 ppm
낙하 속도 (50 kg)0.02 ~ 1.00 mm/min (모듈별)
분동수동 35 · 40 · 45 · 55 · 80 · 100 kg 세트, 자동 AMH-100 (최대 100 kg)
회전모터 회전, 2 ~ 150 rpm (분해능 1 rpm), 회전 속도 · 감속 감시
통신 · 전원RS-232 (호스트 · AMH · 컨트롤러) · IEEE-488.2 · 85 ~ 264 V ac, 47 ~ 440 Hz, 최대 22 VA
동작 온도18 °C ~ 28 °C
크기 · 무게플랫폼 36 × 40 × 35 cm, 13 kg · 터미널 12 × 15 × 20 cm, 1.4 kg
동작 매체에틸헥실 세바케이트 (오일)
최대 중량 부하100 kg
최대 압력피스톤-실린더 모듈과 분동 세트 조합에 따라 결정
압력 연결시험 포트 DH500 (6 mm 원추 왼나사 튜브용 글랜드 칼라 피팅)
피스톤-실린더 온도0 ~ 40 °C, 분해능 0.01 °C, ±0.1 °C
주변 온도0 ~ 40 °C, 분해능 0.1 °C, ±1 °C
기압 (내장 센서)70 ~ 110 kPa, 분해능 10 Pa, ±140 Pa, RS-232 외부 기압계 연결 가능
상대습도5 ~ 95 %RH, 분해능 1 %RH, ±10 %RH
피스톤 위치±4.5 mm, 분해능 0.1 mm
분동 재질304L 비자성 스테인리스 강, 전해연마
분동 조정 오차공칭값의 ±20 ppm
분동 질량 불확도±5 ppm 또는 1 mg 중 큰 값
모델PG7302 · PG7302-CE (CE 준수형)
수동 압력 발생기MPG1-200M (200 MPa) · MPG2-H (100 MPa)
오일 압력 발생기OPG1-30000 (세바케이트 오일 1 qt 포함)
압력 증강기INTFR-401746, OPG1-30000 · MPG2-H의 압력을 500 MPa(75,000 psi)로 증강
연결 키트PK-MPG2-RPM/PG (MPG2-H와 PG7302 연결)
압력 컨트롤러PPCH 유압 제어기/교정기
기준 기압계RPM4-BAROM-1
교정 소프트웨어COMPASS for Pressure

활용 분야

고압 유압 교정이⁣ 필요한 현장

  • 압력 교정실 — 기준 압력계와 분동식 압력교정기를 교정합니다.
  • 고압 유압 계기 — 100 kPa부터 500 MPa까지 계기를 교정합니다.
  • 연구·시험 설비 — 계산으로 구한 기준 압력이 필요한 시험에 사용합니다.
  • 자동 시험 — AMH-100을 연결해 분동을 자동으로 올립니다.

선택 가이드

매체와 압력 범위로 고르는⁣ 피스톤 게이지

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
오일로 500 MPa까지 필요할 때PG7302세바케이트 오일로 100 kPa~500 MPa를 담당합니다.
기체 110 MPa와 오일 200 MPa를 한 대로 다룰 때PG7202같은 플랫폼에서 기체와 오일을 전환할 수 있어 기체 고압 교정이 함께 필요한 곳에 맞습니다.
기체 절대압 7 MPa 이하를 교정할 때PG7601벨자 진공 기준으로 7 kPa~7 MPa를 담당해 기체 절대압 교정에 맞습니다.
분동을 자동으로 올려야 할 때PG7000-AMH분동 핸들러가 분동 교체를 자동으로 처리해 반복 시험의 순서를 일정하게 유지합니다.

구성·옵션

PG7302 구성품과⁣ 압력 발생 옵션

구분내용
구성품PG7000 플랫폼, 피스톤-실린더 모듈(PVC 케이스), 교정 보고서
옵션수동 압력 발생기 MPG1-200M · MPG2-H, 오일 압력 발생기 OPG1-30000
액세서리PPCH 압력 제어기, COMPASS for Pressure, RPM4-BAROM-1
품번PG7302 · PC-7300-100 · -200 · -500 · -1 · -2 · -5
주문 때 정하는 것상한 압력, 시험점, 설치 장소의 중력값
