Fluke Calibration PG7202 피스톤 게이지(110MPa)

Fluke Calibration PG7202 피스톤 게이지(110MPa)

MODEL
PG7202
브랜드
FLUKE CALIBRATION

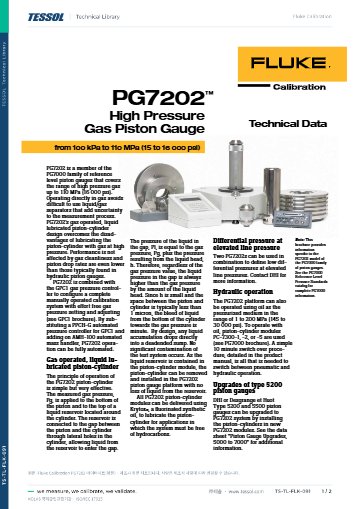

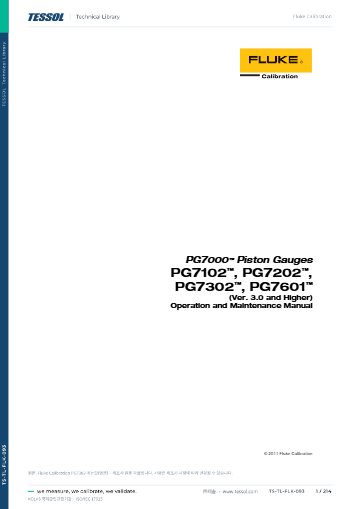

제품 자료
제품문의 구매하기

기체와 오일 두 매체를
한 대로 다루는 피스톤 게이지

Fluke Calibration PG7202 고압 기체 · 오일 피스톤 게이지

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PG7202는 기체(공기·질소)로 110 MPa, 세바케이트 오일로 1~200 MPa까지 만드는 고압 기체·오일 피스톤 게이지(PG7000 Gas/Oil Piston Gauge)입니다. 게이지·절대·차압 3가지 모드로 고압 압력계와 기준 압력계를 교정합니다.

모듈 5종(100 kPa/kg~2 MPa/kg)이 범위를 나누며, 기체와 오일은 설명서에 따른 약 10분의 전환 절차로 바꿉니다. 기체로 직접 작동하므로 액체·기체 분리기가 없고, 기체 청정도에 성능이 좌우되지 않습니다. 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

110 MPa

기체(공기 · 질소) 상한

1 ~ 200 MPa

오일(세바케이트) 범위

모듈 5종

100 kPa/kg ~ 2 MPa/kg

3가지 모드

게이지 · 절대 · 차압

특징

PG7202 기체·오일
겸용 플랫폼

핵심 특징현장에서 달라지는 점
기체 직접 작동분리기 없이 기체로 직접 높은 압력을 만들므로 장치 구성이 단순하고 분리기를 점검하지 않아도 됩니다.
청정도 무관기체 청정도가 성능에 영향을 주지 않아 기체 품질 관리 부담이 줄어듭니다.
Krytox 윤활탄화수소가 없어야 하는 조건에서는 Krytox 불소계 오일로 윤활할 수 있습니다.
낮은 낙하 속도일반 유압식 피스톤 게이지보다 낙하 속도가 낮아 한 번에 측정할 수 있는 시간이 길어집니다.
약 10분의 매체 전환기체와 오일을 설명서의 약 10분 절차로 전환하므로 한 대로 두 매체의 교정을 처리할 수 있습니다.
GPC1·PPCH-G·AMH-100 확장GPC1 가스압 제어기와 PPCH-G, AMH-100을 더하면 압력 설정과 분동 교체를 자동화할 수 있습니다.

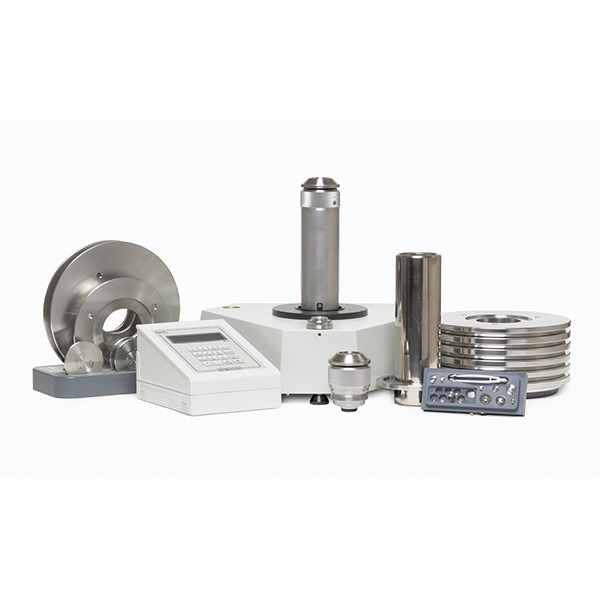

FLUKE CALIBRATION PG7202 - 피스톤 게이지와 추, 컨트롤러 등 전체 구성
피스톤 게이지와 추, 컨트롤러 등 전체 구성

매체 전환

PG7202 매체 전환
절차와 모듈 구성

같은 PG7000 플랫폼에서 기체와 오일을 바꿔 사용하며, 전환은 설명서에 따라 약 10분 걸립니다. 오일 모드에는 PC-7300-1·-2·-5 모듈을, 기체 모드에는 PC-7200 계열 모듈을 사용합니다. PG7202 두 대로 차압을 구성하면 높은 라인 압력에서 낮은 차압을 만들 수 있습니다.

범위 읽기

기체 110 MPa와
오일 200 MPa 범위

기체 한계와 오일 한계

110 MPa는 기체 기준의 한계이고, 오일로는 1~200 MPa를 교정합니다. 모듈별 상한 압력은 매체와 분동 세트에 따라 달라지므로 구성 단계에서 정합니다. 오일 500 MPa가 필요하면 PG7302, 기체 절대압 7 MPa까지라면 PG7601이 적합합니다.

중력·교정

PG7202 중력값 입력과
KRISS 소급

압력 계산에 사용하는 g 값은 터미널에 입력하며, 국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인합니다. 피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 KRISS까지 소급됩니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

PG7202 고압 피스톤 게이지
터미널 조작과 COMPASS 연결

PG7202는 소형 터미널의 키패드와 표시창으로 조작하고, RS-232 COM1이나 IEEE-488.2로 호스트 컴퓨터에 연결합니다. COMPASS for Pressure로 피교정 기기 기록과 시험 실행을 자동화하며, PPCH-G 같은 자동 압력 컨트롤러는 COM3에 연결합니다.

소프트웨어·도구하는 일
PG7000 터미널키패드 조작, 중력값 입력, 측정 준비 상태 표시
COMPASS for Pressure피교정 기기 기록 설정, 시험 실행과 데이터 기록
PG7000 Embedded Software플랫폼 펌웨어(Ver 2.07h, Ver 3.1.5.255) 업데이트

처음 연결하는 순서

순서할 일
1설치 장소의 중력값 g를 터미널에 입력하세요.
2기체 또는 오일 매체에 맞는 피스톤-실린더 모듈을 장착합니다.
3호스트 컴퓨터를 RS-232 COM1 또는 IEEE-488.2 포트에 연결하세요.
4AMH-100 자동 분동 핸들러는 COM2에, PPCH-G 같은 자동 압력 컨트롤러는 COM3에 연결합니다.
5COMPASS for Pressure에서 피교정 기기 기록을 만들고 시험을 실행하세요.

온도·회전·피스톤 위치 같은 조건이 설정한 한계 안에 들어오면 터미널에 준비 상태가 표시되며, 이 한계는 사용자가 바꿀 수 있습니다.

사양

PG7202 모듈별 불확도와
플랫폼 사양

항목Kn전형 측정 불확도 (k = 2)
PC-7202-100100 kPa/kg±(2 Pa + 20 ppm)
PC-7202-200200 kPa/kg±(3 Pa + 20 ppm)
PC-7202-500500 kPa/kg±[7 Pa + (18 ppm + 0.15 ppm/MPa)]
PC-7202-11 MPa/kg±[15 Pa + (20 ppm + 0.15 ppm/MPa)]
PC-7202-22 MPa/kg±[30 Pa + (30 ppm + 0.15 ppm/MPa)]

시리즈 공통 사양

항목사양
전제 조건주변 19 ~ 23 °C · 국부 중력 ±2 ppm (k = 2)
감도 · 재현성감도 2 · 4 · 10 · 20 · 40 Pa + 1 ppm, 재현성 ±2 · 3 · 3 · 3 · 4 ppm (PC-7202-100 · -200 · -500 · -1 · -2 순)
낙하 속도 · 회전0.10 · 0.15 · 0.20 · 0.25 · 0.50 mm/min (PC-7202-100 · -200 · -500 · -1 · -2 순, 5 · 10 · 25 · 50 · 100 MPa 기준) · 모터 회전, 2 ~ 150 rpm 감시
분동수동 35 · 40 · 45 · 55 · 80 · 100 kg 세트 · 자동 AMH-100 (최대 100 kg)
감시 항목피스톤-실린더 온도 · 주변 온도 · 기압 · 상대습도 · 피스톤 위치 · 회전
통신 · 전원RS-232 (COM1 ~ 3) · IEEE-488.2 · 85 ~ 264 V ac, 47 ~ 440 Hz, 22 VA
동작 온도 · 크기18 °C ~ 28 °C · 플랫폼 36 × 40 × 35 cm, 13 kg · 터미널 1.4 kg
동작 매체기체 (대기 · 질소), 오일 (에틸헥실 세바케이트)
오일 모드 모듈 (오일)PC-7300-1 · -2 · -5
기체 모듈 품번 (기체)PC-7200-100 · -200 · -500 · -1 · -2 (가스 작동, 오일 윤활)
최대 중량 부하100 kg
압력 연결시험 포트 DH500 (6 mm 원추 왼나사 튜브용 글랜드 칼라 피팅)
피스톤-실린더 온도0 ~ 40 °C, 분해능 0.01 °C, ±0.1 °C
주변 온도0 ~ 40 °C, 분해능 0.1 °C, ±1 °C
기압 (내장 센서)70 ~ 110 kPa, 분해능 10 Pa, ±140 Pa, RS-232 외부 기압계 연결 가능
상대습도5 ~ 95 %RH, 분해능 1 %RH, ±10 %RH
피스톤 위치±4.5 mm, 분해능 0.1 mm
회전 분해능1 rpm
분동 재질304L 비자성 스테인리스 강, 전해연마
분동 조정 오차공칭값의 ±20 ppm
분동 질량 불확도±5 ppm 또는 1 mg 중 큰 값
모델PG7202 · PG7202-CE (CE 준수형)
기체 부스터 (기체)152:1 · 75:1 (제어 키트 포함)
가스압 제어기 (기체)GPC1-16000 · GPC1-10000
수동 압력 제어 (기체)3990-803 (20 MPa)
자동 압력 제어 (기체)PPCH-G 고압 가스압 제어기/교정기
기준 기압계RPM4-BAROM-1
교정 소프트웨어COMPASS for Pressure

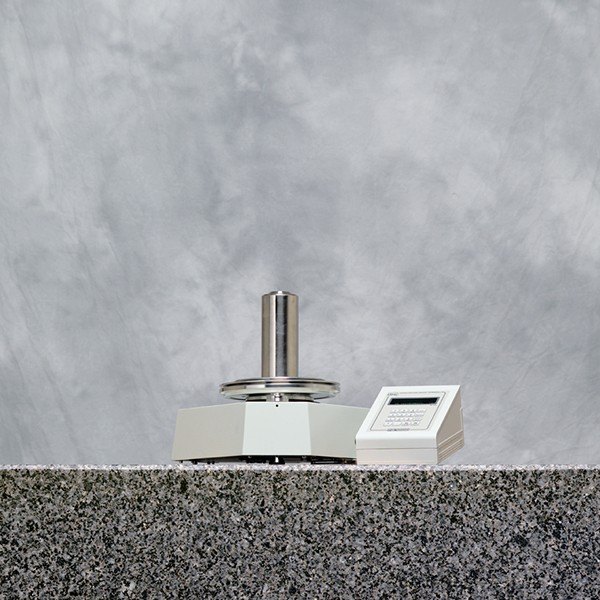

FLUKE CALIBRATION PG7202 - 피스톤 게이지 본체와 컨트롤러 모습
피스톤 게이지 본체와 컨트롤러 모습

활용 분야

고압 기체·오일 교정이
필요한 현장

  • 고압 기체 계기 — 기체 110 MPa까지의 압력 계기를 교정합니다.
  • 고압 오일 계기 — 1~200 MPa의 오일 계통 계기를 교정합니다.
  • 차압 시험 — 높은 라인 압력에서 낮은 차압을 만들어 차압 계기를 시험합니다.
  • 자동 시험 — PPCH-G와 AMH-100으로 시험 순서를 자동화합니다.

선택 가이드

매체와 압력 범위로 고르는
Fluke 피스톤 게이지

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
기체 110 MPa와 오일 200 MPa를 한 대로 다룰 때PG7202같은 플랫폼에서 매체를 전환하므로 기체·오일 고압 교정을 장비 한 대로 처리합니다.
오일로 500 MPa까지 필요할 때PG7302오일 전용으로 100 kPa~500 MPa를 담당해 200 MPa를 넘는 유압 교정에 맞습니다.
기체 절대압 7 MPa 이하를 교정할 때PG7601벨자 진공 기준의 절대압 모델이어서 낮은 절대압을 직접 만듭니다.
11~500 kPa 절대·게이지압을 교정할 때PG9607낮은 압력 영역을 위한 전용 모델로, 11~500 kPa 절대·게이지압 교정에 맞습니다.

구성·옵션

PG7202 구성품과
압력 제어 옵션

구분내용
구성품PG7000 플랫폼, 피스톤-실린더 모듈, 분동 세트
옵션GPC1 가스압 제어기(GPC1-16000 · GPC1-10000), PPCH-G 자동 압력 제어기, AMH-100 자동 분동 핸들러
액세서리기체 부스터 152:1 · 75:1, 수동 압력 제어 3990-803(20 MPa)
품번PG7202 · PC-7202-100 · -200 · -500 · -1 · -2 · 오일 모드 PC-7300-1 · -2 · -5
주문 때 정하는 것매체, 상한 압력, 시험점, 설치 장소의 중력값
