Fluke Calibration PG7000-AMH 하이엔드 피스톤 게이지

Fluke Calibration PG7000-AMH 하이엔드 피스톤 게이지

MODEL
PG7000-AMH
브랜드
FLUKE CALIBRATION

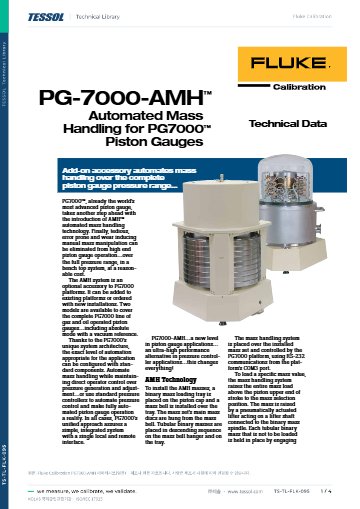

제품 자료
제품문의 구매하기

피스톤 게이지 분동을
자동으로 올리고 내리는 핸들러

Fluke Calibration PG7000-AMH 자동 분동 핸들러

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PG7000-AMH는 PG7000 피스톤 게이지에 연결해 플랫폼 명령으로 분동을 올리고 내리는 자동 분동 핸들러(Automated Mass Handler)입니다. AMH-38은 최대 38 kg, AMH-100은 최대 103.7 kg 분동을 15초 안에 교체합니다.

분동을 손으로 바꿀 때 생기는 마모와 오염, 교체 시간을 없애고, 매번 같은 순서로 분동을 올려 반복성을 일정하게 유지합니다. 교정 시퀀스도 사람 없이 진행할 수 있습니다. 분동 질량 불확도는 ±5 ppm 또는 1 mg이며, 이 핸들러는 (주)테솔이 국내에 공식 공급합니다.

38 kg · 103.7 kg

최대 하중, AMH-38 · AMH-100

15 s 미만

분동 교체 시간

100 g

최소 자동 증분

±5 ppm 또는 1 mg

분동 질량 불확도

특징

PG7000-AMH 자동 분동
교체 기능

핵심 특징현장에서 달라지는 점
자동 분동 적재목표 압력을 입력하면 필요한 분동을 자동으로 올리므로 분동 조합 계산과 수작업 교체가 줄어듭니다.
사람 손 최소화분동을 손으로 바꾸지 않으므로 마모와 오염이 줄고 분동 질량을 오래 안정적으로 유지합니다.
플랫폼 연동PG7000과 RS-232(COM1)로 연결해 플랫폼 명령으로 움직이므로 분동 교체를 교정 시퀀스에 넣을 수 있습니다.
진공 챔버 통합(AMH-38)진공을 깨지 않고 분동을 교체하므로 진공 기준 절대압 시험의 중단 시간이 줄어듭니다.
빠른 분동·모듈 교체분동은 15초 안에, 피스톤-실린더 모듈은 약 5분에 교체합니다.
100 g 증분과 trim 분동100 g 단위로 자동 조정하고, 더 미세한 값은 trim 분동을 손으로 더해 맞춥니다.

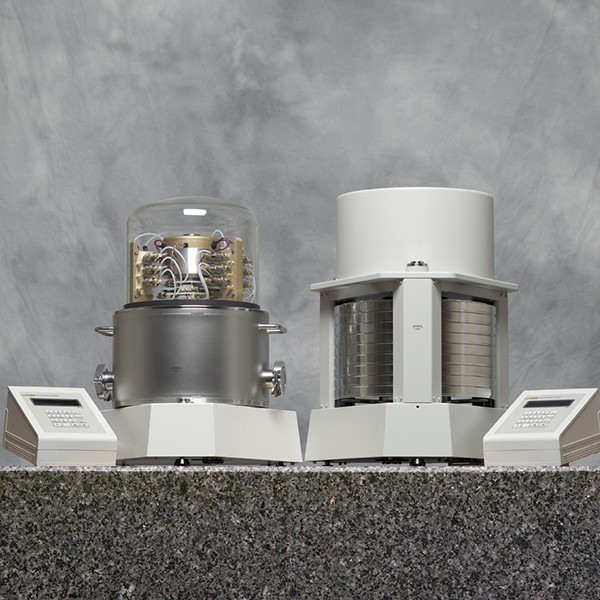

FLUKE CALIBRATION PG7000-AMH - 피스톤 게이지 본체와 컨트롤 유닛 전체 모습
피스톤 게이지 본체와 컨트롤 유닛 전체 모습

호환 모델

PG7000 구성별
AMH 선택

AMH-38은 PG7601·PG7607에 맞춘 진공 챔버 일체형이고, AMH-100은 PG7102·PG7202·PG7302·PG7307에 사용합니다. AMH는 분동을 올리는 장치이므로 압력을 교정하려면 PG7000 피스톤 게이지 본체가 따로 필요합니다. 설치 장소의 g는 PG7000 터미널에 입력하세요.

구동 조건

AMH 구동 공기와
연결 조건

550 kPa 압축 공기로 구동

구동에는 550 kPa 압축 공기가 필요하며, Swagelok QM 시리즈 호환 퀵 커넥터(QM2-B200)로 연결합니다. 가스 구동과 오일 구동 피스톤 게이지를 모두 지원하므로 두 방식을 함께 운용하는 실험실에서도 같은 핸들러 구성을 사용할 수 있습니다.

사양

AMH-38 · AMH-100
비교 사양

항목AMH-38AMH-100
호환 모델PG7601 · PG7607 (진공 챔버 포함)PG7102 · PG7202 · PG7302 · PG7307
최대 하중38 kg (25 kg · 13 kg 구성도 있음)103.7 kg (87.3 · 63.7 · 43.7 kg 구성도 있음)
최소 자동 증분100 g (373단계)100 g (1,027단계)
질량 불확도±5 ppm 또는 1 mg±5 ppm 또는 1 mg
분동 교체 시간15 s 미만15 s 미만
구동 공기550 kPa550 kPa
통신 · 전원RS-232 (COM1), 100 ~ 240 V ac, 50 ~ 60 Hz, 최대 30 WRS-232 (COM1), 100 ~ 240 V ac, 50 ~ 60 Hz, 최대 30 W
크기 · 무게41 × 37 × 38 cm, 18 kg41 × 41 × 36 cm, 12 kg
최소 질량 (피스톤 + 벨)0.7 kg (탄화텅스텐 10 kPa/kg 모듈은 1 kg)1 kg
분동 구성동심 이진 분동 0.1 ~ 3.2 kg, 메인 디스크 6.2 kg, trim 분동 50 g ~ 0.01 g동심 이진 분동 0.1 ~ 6.4 kg, 메인 디스크 10 kg, trim 분동 50 g ~ 0.01 g
trim 분동수동 적재, 진공 기준 절대 모드에서는 불가수동 적재
진공 챔버KF40 피팅 2개, 70 l/s 터보 펌프로 잔여 진공 10 mPa 미만 (0.08 mTorr)해당 없음
구동 공기 연결Swagelok QM 시리즈 호환 퀵 커넥터 (QM2-B200)Swagelok QM 시리즈 호환 퀵 커넥터 (QM2-B200)
동작 온도15 ~ 35 °C15 ~ 35 °C
모듈 교체 시간피스톤-실린더 모듈 제거 · 설치 약 5분피스톤-실린더 모듈 제거 · 설치 약 5분
취급기 품번AMH-38-VACAMH-100
분동 세트 품번MS-AMH-13 · -25 · -38MS-AMH-40 · -60 · -80 · -100
CE 준수 모델AMH-38-VAC-CEAMH-100-VAC-CE

모듈별 압력 범위

항목KnAMH-38 (최대 38 kg)AMH-100 (최대 100 kg)
PC-7100/7600-10-L10 kPa/kg7 ~ 380 kPa10 kPa ~ 1 MPa
PC-7100/7600-10 TC10 kPa/kg10 ~ 380 kPa13 kPa ~ 1 MPa
PC-7100/7600-2020 kPa/kg18 ~ 760 kPa해당 없음
PC-7100/7600-5050 kPa/kg35 ~ 1,900 kPa50 kPa ~ 5 MPa
PC-7100/7600-100100 kPa/kg70 ~ 3,800 kPa해당 없음
PC-7100/7600-200200 kPa/kg140 ~ 7,600 kPa200 kPa ~ 11 MPa
PC-7200 · 7300-100100 kPa/kg해당 없음100 kPa ~ 10 MPa
PC-7200 · 7300-200200 kPa/kg해당 없음200 kPa ~ 20 MPa
PC-7200 · 7300-500500 kPa/kg해당 없음500 kPa ~ 50 MPa
PC-7200 · 7300-11 MPa/kg해당 없음1 ~ 100 MPa
PC-7200 · 7300-22 MPa/kg해당 없음2 ~ 200 MPa
PC-7300-55 MPa/kg해당 없음5 ~ 500 MPa
최소 압력 증분공통1 · 2 · 5 · 10 · 20 kPa (10 · 20 · 50 · 100 · 200 kPa/kg 모듈)Kn × 0.1 kg

활용 분야

자동 분동 핸들러가
필요한 압력 교정 현장

  • 피스톤 게이지 교정 라인 — 분동을 자주 바꾸는 작업에서 교체 시간을 15초 안으로 줄입니다.
  • 진공 기준 절대압 작업 — AMH-38로 진공을 깨지 않고 분동을 교체합니다.
  • 무인 자동 교정 시퀀스 — 플랫폼 명령으로 분동 교체를 자동화합니다.
  • 반복 교정 — 매번 같은 순서로 분동을 올려 반복성을 일정하게 유지합니다.
  • 가스·오일 구동 PG7000 혼용 실험실 — 두 방식을 모두 지원하는 핸들러로 구성을 하나로 맞춥니다.

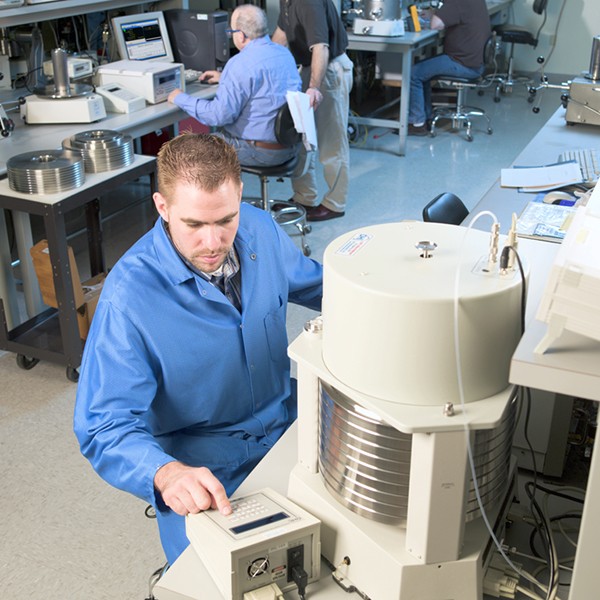

FLUKE CALIBRATION PG7000-AMH - 작업자가 실험실에서 피스톤 게이지를 조작하는 모습
작업자가 실험실에서 피스톤 게이지를 조작하는 모습

선택 가이드

PG7000 모델에 맞는
AMH-38 · AMH-100 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
PG7601·PG7607에서 진공을 깨지 않고 분동을 교체할 때AMH-38진공 챔버가 일체형이어서 진공 기준 절대압 시험 중에도 분동을 바꿀 수 있습니다.
PG7102·PG7202·PG7302·PG7307에서 100 kg 분동을 사용할 때AMH-100최대 103.7 kg까지 담당하므로 100 kg 분동 세트를 그대로 자동화할 수 있습니다.
진공 챔버 없이 대기압 기준으로만 사용할 때AMH-100진공 챔버는 AMH-38에만 있습니다.

구성·옵션

AMH 품번과
분동 세트 구성

구분내용
취급기 품번AMH-38-VAC · AMH-100
분동 세트 품번AMH-38: MS-AMH-13 · -25 · -38 / AMH-100: MS-AMH-40 · -60 · -80 · -100
피스톤-실린더 모듈압력 범위에 맞는 PC-7100/7600 · PC-7200/7300 모듈 선택
CE 준수 모델AMH-38-VAC-CE · AMH-100-VAC-CE
별도 준비PG7000 피스톤 게이지 본체
