Fluke Calibration PG7601 피스톤 게이지(7MPa)

MODEL: PG7601
브랜드: FLUKE CALIBRATION

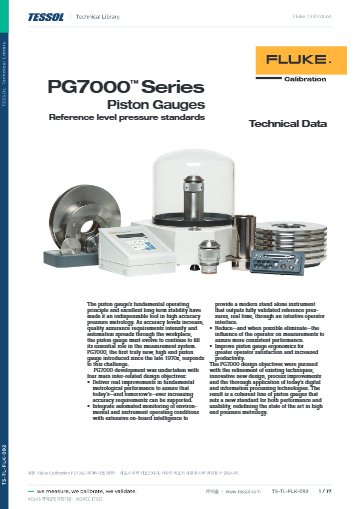

제품 자료: 데이터시트(영문)

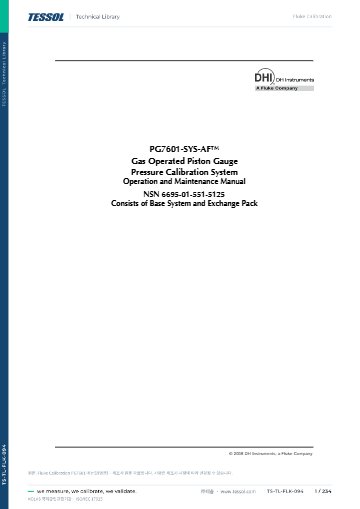

메뉴얼(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

기압계와 절대압 트랜스미터를
교정하는 기체 피스톤 게이지

Fluke Calibration PG7601 기체 피스톤 게이지

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PG7601은 벨자 아래 잔류 진공을 측정해 기체 절대압을 7 kPa~7 MPa에서 만드는 기체 절대압·게이지압 피스톤 게이지(PG7000 Gas Piston Gauge)입니다. 게이지압과 차압 모드까지 한 플랫폼에서 지원하며, 기압계와 절대압 트랜스미터를 교정합니다.

벨자 아래에 남은 압력을 0~20 Pa 범위의 기준 진공계로 측정해 절대압 계산에 더합니다. 10 kPa/kg 경량 모듈의 전형 측정 불확도는 ±(0.2 Pa + 12 ppm)(k = 2)입니다. 차압 모드에서는 양·음 차압을 만들 수 있으며, 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

7 kPa ~ 7 MPa

기체(공기 · 헬륨 · 질소) 절대압

절대 · 게이지 · 차압

3가지 측정 모드

0 ~ 20 Pa

기준 진공계 범위

±(0.2 Pa + 12 ppm)

10 kPa/kg 경량 모듈, k = 2

특징

PG7601이 진공 기준으로
절대압을 만드는 구조

핵심 특징	현장에서 달라지는 점
벨자 진공 기준	벨자와 통합 진공 계기로 절대압 기준을 정하므로 대기압 근처와 그 아래 압력을 한 장비로 교정할 수 있습니다.
양·음 차압 모드	0과 여러 정압에서 양·음 차압을 만들 수 있어 차압 계기 시험에 활용합니다.
준비됨 표시	측정이 오차 이내에 들어오면 표시로 알려 측정 시작 시점을 판단하기 쉽습니다.
1 micron 이하의 틈	35 mm 기체 피스톤-실린더의 평균 틈이 1 micron 이하여서 낙하 속도가 낮게 유지됩니다.
탄화텅스텐 피스톤-실린더	내마모성이 높은 소재여서 반복 교정에서도 유효단면적이 잘 변하지 않습니다.
기준 진공계	0~20 Pa를 0.1 Pa 분해능으로 측정해 잔류 진공 보정의 기준이 됩니다.

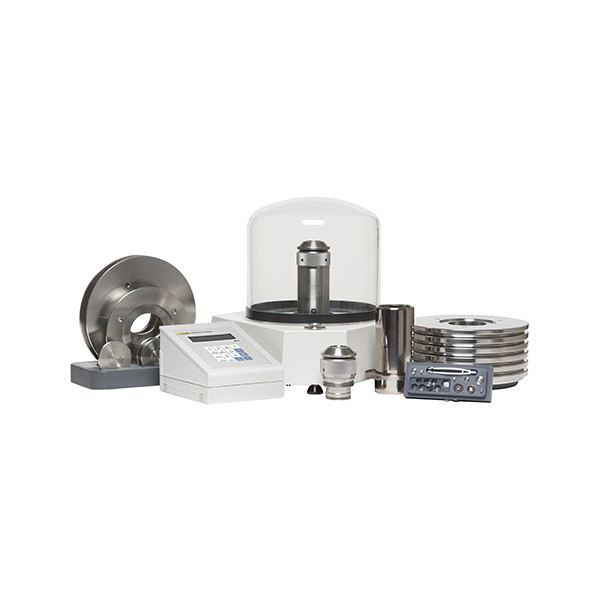

피스톤 게이지와 추, 컨트롤러 등 전체 구성

절대압 기준

벨자 잔류 압력
측정과 보정

벨자 아래 잔류 압력을 측정

절대압 모드에서는 피스톤과 분동을 벨자로 덮고 진공을 건 뒤, 벨자 안에 남은 압력을 기준 진공계로 측정해 계산에 더합니다. 설치 장소의 g는 터미널에 입력하며, 분동은 PG7000-AMH 자동 핸들러로 올릴 수 있습니다.

모듈 선택

PC-7100/7600 모듈별
감도와 재현성

모듈은 10 kPa/kg 경량형(10-L)부터 200 kPa/kg까지 5종입니다. 감도는 0.02~0.4 Pa + 0.5 ppm, 재현성은 ±2~±5 ppm으로 Kn이 클수록 커집니다. 낙하 속도는 35 kg 기준 0.2~1.0 mm/min이므로, 기압계처럼 낮은 압력을 정밀하게 교정할 때는 Kn이 작은 모듈을 선택하세요.

중력·교정

기압계 교정을 위한
중력값과 소급 체계

기압계 교정에서는 설치 장소의 중력값이 절대압 계산에 직접 반영되므로, 국내 지점별 중력값을 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인하세요. 피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 KRISS까지 소급됩니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

PG7601 절대압 피스톤 게이지
벨자 진공과 외부 기압계 연결

PG7601은 터미널에서 조작하며, 호스트 컴퓨터는 RS-232 COM1이나 IEEE-488.2로 연결합니다. COM2에는 AMH 자동 분동 핸들러나 RPM4 같은 RS-232 외부 기압계를, COM3에는 PPC4 같은 자동 압력 컨트롤러를 연결하고 COMPASS for Pressure로 시험을 관리합니다.

소프트웨어·도구	하는 일
PG7000 터미널	g 입력, 측정 준비 상태 표시, 로컬 조작
COMPASS for Pressure	피교정 기기 기록, 시험 실행과 데이터 기록
RPM4-BAROM-1 (COM2)	공기 부력 보정과 절대압용 기압 자동 입력
PG7000 Embedded Software	플랫폼 펌웨어 업데이트

처음 연결하는 순서

순서	할 일
1	벨자 배기와 대기압 이하 제어를 위해 진공 펌프를 기준 진공 펌프 포트(KF25)에 연결합니다.
2	교정할 범위에 맞는 PC-7100/7600 모듈을 장착하고 설치 장소의 g를 터미널에 입력하세요.
3	외부 기압계를 쓸 때는 RPM4-BAROM-1을 COM2에 연결하세요.
4	PPC4 압력 컨트롤러는 COM3에, 호스트 컴퓨터는 COM1 또는 IEEE-488.2에 연결합니다.
5	절대압 모드에서 기준 진공을 포함한 조건이 한계 안에 들어와 준비 상태가 표시되면 COMPASS for Pressure로 시험을 시작하세요.

진공 펌프와 배관은 별도 품목이므로 절대압 교정을 계획할 때 함께 준비하세요.

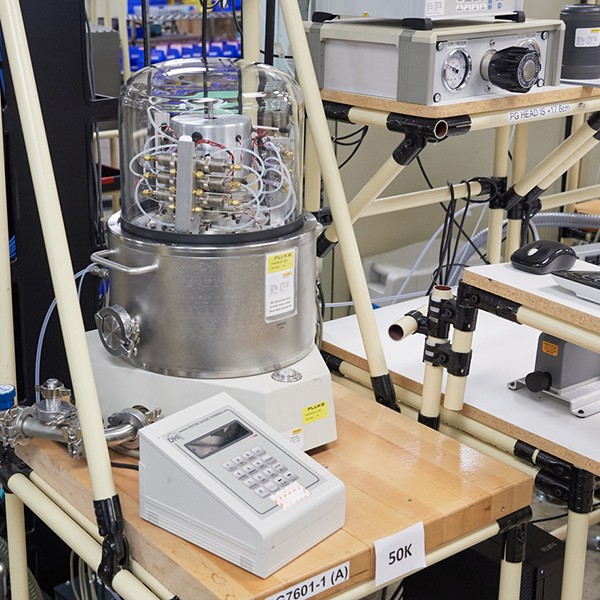

실험실에 설치된 피스톤 게이지 본체와 배관 연결 모습

사양

PG7601 모듈별 전형 불확도와
플랫폼 사양

항목	Kn	전형 측정 불확도 (k = 2)
PC-7100/7600-10-L	10 kPa/kg (35 mm, 경량)	±(0.2 Pa + 12 ppm)
PC-7100/7600-20	20 kPa/kg	±(0.2 Pa + 14 ppm)
PC-7100/7600-50	50 kPa/kg	±(0.5 Pa + 14 ppm)
PC-7100/7600-100	100 kPa/kg	±(1 Pa + 20 ppm)
PC-7100/7600-200	200 kPa/kg	±(2 Pa + 20 ppm)

시리즈 공통 사양

항목	사양
전제 조건	주변 19 ~ 23 °C · 국부 중력 ±2 ppm (k = 2)
감도 · 재현성	0.02 Pa + 0.5 ppm, ±2 ppm (10-L) ~ 0.4 Pa + 0.5 ppm, ±5 ppm (200)
기준 진공계	0 ~ 20 Pa, 분해능 0.1 Pa, ±0.1 Pa 또는 읽음값 10 % 중 큰 값
감시 항목	피스톤 온도 ±0.1 °C · 주변 ±1 °C · 습도 ±10 %RH · 기압 70 ~ 110 kPa ±140 Pa · 피스톤 위치 ±4.5 mm (분해능 0.1 mm)
분동 · 회전 · 낙하	수동 MS-7001-35 (35 kg) · 2 ~ 150 rpm 감시 · 0.2 ~ 1.0 mm/min (35 kg, 모듈별)
통신 · 전원	RS-232 COM1 호스트 · COM2 AMH/외부 기압계 · COM3 압력 컨트롤러 · IEEE-488.2 · 85 ~ 264 V ac, 22 VA
동작 온도 · 크기	18 ~ 28 °C · 36 × 40 × 35 cm, 플랫폼 17 kg · 터미널 1.4 kg
모듈별 감도 · 재현성	감도 0.02 · 0.04 · 0.1 · 0.2 · 0.4 Pa + 0.5 ppm, 재현성 ±2 · 2 · 3 · 3 · 5 ppm (10 · 20 · 50 · 100 · 200 kPa/kg 순)
모듈별 낙하 속도	0.2 · 0.3 · 0.5 · 0.7 · 1.0 mm/min (10 · 20 · 50 · 100 · 200 kPa/kg 순, 35 kg 기준)
동작 매체	공기 · 헬륨 · 질소
압력 연결	시험 포트 DH200 · 벨자 벤트 포트 DH200 · 기준 진공 펌프 포트 KF25
피스톤-실린더 온도	0 ~ 40 °C, 분해능 0.01 °C, ±0.1 °C
분동 재질	304L 비자성 스테인리스 강, 전해연마
분동 조정 오차	공칭값의 ±20 ppm
분동 질량 불확도	±5 ppm 또는 1 mg 중 큰 값
모델	PG7601 · PG7601-CE (CE 준수형)
진공 펌프 (옵션)	벨자 가스 방출과 대기압 이하 압력 제어에 필요, 펌프와 배관은 별도
수동 압력 제어 (옵션)	3990-801 (7 MPa) · 3990-803 (20 MPa)
자동 압력 제어 (옵션)	PPC4 가스압 제어기/교정기
연결 키트 (옵션)	PK-7000-PPC/MPC (압력 컨트롤러 연결) · PK-7600-PPC/MPC-DIF (낮은 라인 압력의 차압용, RPM3 A0015 필요)
기준 기압계 (옵션)	RPM4-BAROM-1
교정 소프트웨어 (옵션)	COMPASS for Pressure

활용 분야

기압계·절대압 교정이
필요한 현장

기압계 교정 — 대기압 근처의 절대압으로 기압계를 교정합니다.
절대압 트랜스미터 교정 — 7 kPa부터 7 MPa까지 교정합니다.
저압 게이지·차압 계기 — 양·음 차압 모드로 교정합니다.
기준 압력 교정실 — 벨자를 이용한 절대압 기준을 운용합니다.

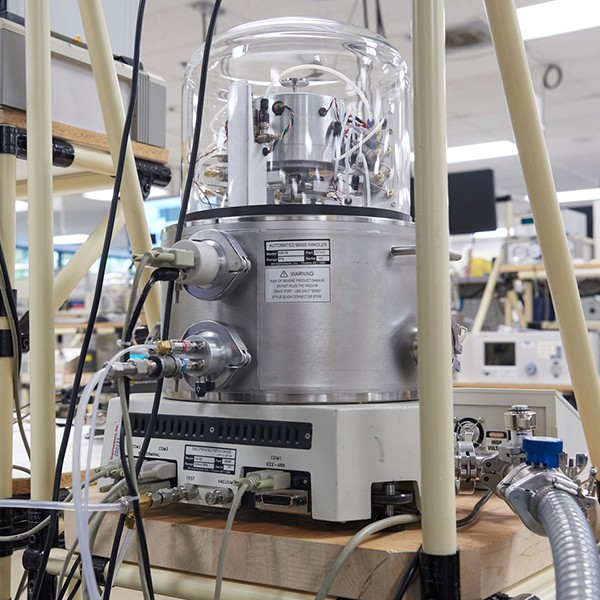

작업대에 설치된 피스톤 게이지와 컨트롤러 모습

선택 가이드

절대압 범위와 모드에 맞는
피스톤 게이지 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
진공 쪽 절대압 기준이 필요할 때	PG7601	벨자 진공 기준으로 7 kPa~7 MPa를 담당하므로 대기압 아래 절대압까지 직접 만듭니다.
기체 절대압 7 MPa 이상이 필요할 때	PG7202	기체로 110 MPa까지 담당해 7 MPa를 넘는 기체 압력 교정에 맞습니다.
11~500 kPa 절대·게이지압을 교정할 때	PG9607	낮은 압력 영역 전용 모델이어서 11~500 kPa 구간 교정에 적합합니다.
오일로 500 MPa까지 필요할 때	PG7302	세바케이트 오일로 100 kPa~500 MPa를 만들어 고압 유압 계기를 교정합니다.

구성·옵션

PG7601 구성품과
진공·압력 제어 옵션

구분	내용
구성품	PG7000 플랫폼, 벨자와 통합 진공 계기, PC-7100/7600 피스톤-실린더 모듈, 분동 세트
옵션	진공 펌프(별도, 배관 포함), 수동 압력 제어 3990-801 · 3990-803, PPC4 자동 압력 제어
액세서리	연결 키트 PK-7000-PPC/MPC · PK-7600-PPC/MPC-DIF, 기준 기압계 RPM4-BAROM-1
품번	PG7601 · PC-7100/7600-10-L · -10 TC · -20 · -50 · -100 · -200
주문 때 정하는 것	교정할 기압계나 트랜스미터의 범위와 모드, 설치 장소의 중력값

PG7601과 함께 보는
피스톤 게이지

PG7601로 대기압보다 낮은 압력도 교정할 수 있습니까?
네, 벨자 아래에 진공을 걸어 절대압을 만듭니다. 압력 범위는 7 kPa~7 MPa이며, 기준 진공계는 0~20 Pa를 측정합니다.
PG7601에 자동 분동 핸들러는 어떻게 연결합니까?
PG7000-AMH를 연결하면 분동을 자동으로 올릴 수 있습니다. 호환 핸들러 모델은 구성에 따라 달라질 수 있으니 주문 전에 모델 조합을 함께 확인하세요.
PG7601의 ±(0.2 Pa + 12 ppm)은 어떤 조건의 값입니까?
10 kPa/kg 경량 모듈로 기체 절대압을 만들 때의 전형 값(k = 2)입니다. 주변 19~23 °C와 g ±2 ppm을 전제로 합니다.
PG7601은 차압 교정도 지원합니까?
네, 양·음 차압 모드를 지원합니다. 낮은 라인 압력의 차압에는 PK-7600-PPC/MPC-DIF 연결 키트를 사용하세요.
