Fluke Calibration P3200 분동식 압력계(유압)

Fluke Calibration P3200 분동식 압력계(유압)

MODEL
P3200
브랜드
FLUKE CALIBRATION

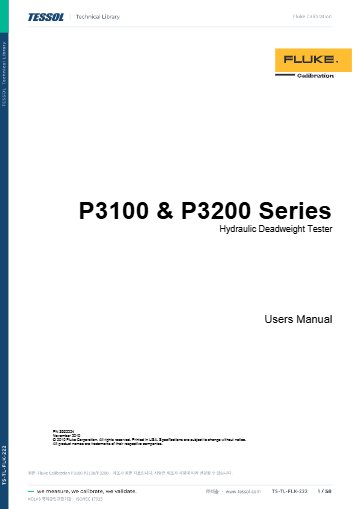

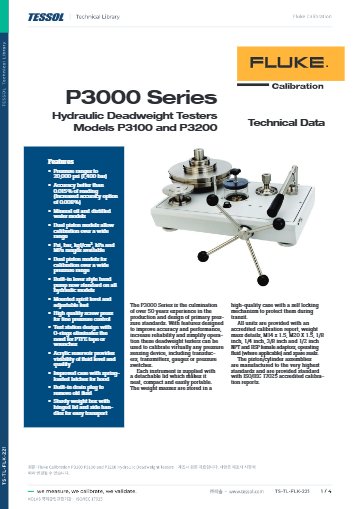

제품 자료
제품문의 구매하기

오일이 닿으면 안 되는 계기를
증류수로 교정하는 압력교정기

Fluke Calibration P3200 수압식 분동식 압력교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration P3200은 증류수로 압력을 만들어 1~700 bar의 압력계를 읽음값 ±0.015 % 정확도로 교정하는 수압식 분동식 압력교정기(데드웨이트 테스터, Water Deadweight Tester)입니다. 산소·식품·의약·물 계통처럼 오일이 닿으면 안 되는 현장에서 기준 압력을 만듭니다.

단일 피스톤 3종(P3211·P3213·P3214)과 듀얼 피스톤 2종(P3223·P3224)이 1~700 bar를 나누어 맡고, 내장 핸드 펌프로 올린 압력을 스크루 프레스로 미세 조정합니다. 분동은 설치 장소의 중력값에 맞춰 추가 비용 없이 제작하므로 지역 중력 차이에서 오는 오차가 줄어듭니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 700 bar

압력 범위, 모델별

증류수

오일 없는 작동 유체

±0.015 %

읽음값, 피스톤 범위 10~100 %

현지 g

주문 때 중력값 맞춤 제작

특징

오일 없는 계통을
700 bar까지 교정

핵심 특징현장에서 달라지는 점
증류수 작동 유체피교정 계기에 오일이 남지 않으므로 산소·식품·의약·물 계통 압력계를 교정한 뒤 별도 세척 없이 현장에 되돌립니다.
최대 700 barP3214와 P3224의 상한이 700 bar라 물 계통의 고압 계기도 한 장비로 교정할 수 있습니다.
35 bar 초과 시 탄화텅스텐 실린더35 bar를 넘는 물 사용에는 탄화텅스텐 실린더를 적용하여 마모와 부식에 따른 면적 변화를 줄입니다.
읽음값 ±0.015 % (옵션 ±0.008 %)피스톤 범위 10~100 %에서 성적서 보정을 적용한 읽음값 기준이므로 시험점 대부분을 같은 등급으로 교정합니다.
핸드 펌프와 스크루 프레스핸드 펌프로 압력을 올린 뒤 스크루 프레스로 미세 조정하므로, 별도 압력 공급원 없이 작업대에서 교정할 수 있습니다.
현지 중력 제작설치 장소의 g에 맞춰 분동을 만들어 지역별 중력 차이를 별도 계산 없이 반영합니다.

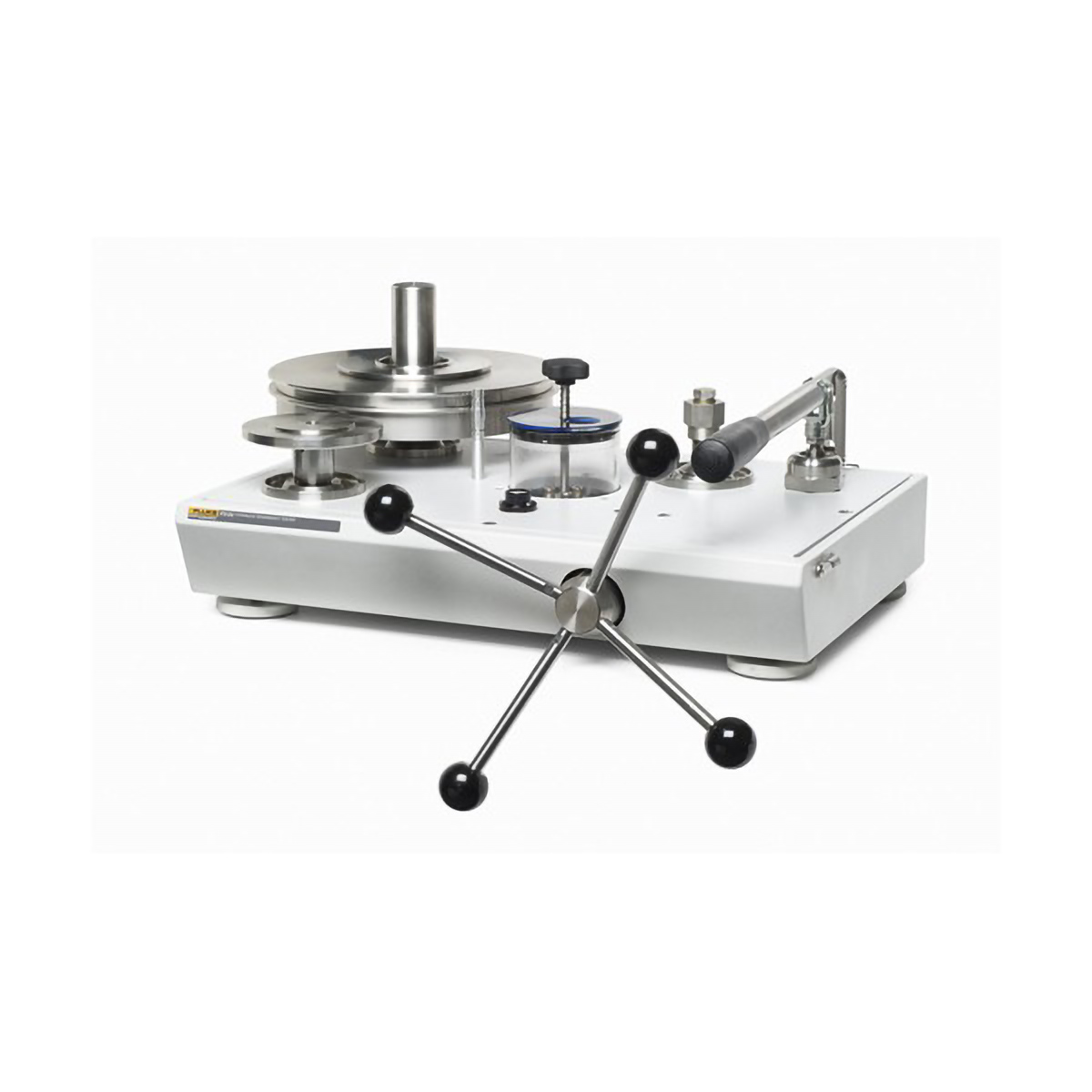

FLUKE CALIBRATION P3200 - 분동 받침과 핸들이 있는 유압식 분동 압력계
분동 받침과 핸들이 있는 유압식 분동 압력계

작동 유체

물 계통 압력계를
그대로 교정

증류수로 만드는 기준 압력

증류수로 압력을 만들기 때문에 피교정 계기 안에 오일이 남지 않습니다. 오일 계기에는 P3100, 기체 계기에는 P3000이 적합하므로 P3200은 물 계통 계기에 한정해 사용하세요.

모델 선택

시작 압력에 맞춘
P3200 모델 선택

가장 낮은 시험점이 피스톤 범위의 10 % 위에 오도록 모델을 고르세요. 10 % 아래에서는 읽음값 ±0.015 % 등급이 피스톤 범위의 0.0015 % 고정 오차로 바뀌기 때문입니다. 시작 압력이 낮은 계기는 P3211·P3223, 700 bar급 물 계기는 P3214·P3224가 적합합니다.

중력·교정

P3200 중력 보정과
KRISS 소급

압력은 중력가속도에 정비례하므로 지역 차이가 정확도 등급보다 커질 수 있으며, 기본 교정값은 980.665 cm/s²입니다. 설치 장소의 중력값은 주문할 때 알려 주세요. 국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인합니다. 피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관 성적서를 거쳐 KRISS까지 소급됩니다. 교정 의뢰 전에는 (주)테솔이 KOLAS 인정 범위 해당 여부를 확인해 안내해 드립니다.

사양

단일 3종·듀얼 2종
모델 사양

항목P3211P3213P3214P3223P3224
피스톤 구성단일단일단일듀얼듀얼
압력 범위1 ~ 35 bar (0.1 ~ 3.5 MPa)10 ~ 350 bar (1 ~ 35 MPa)20 ~ 700 bar (2 ~ 70 MPa)1 ~ 350 bar (0.1 ~ 35 MPa)1 ~ 700 bar (0.1 ~ 70 MPa)

시리즈 공통 사양

항목사양
정확도읽음값의 ±0.015 % (옵션 ±0.008 %), 피스톤 범위 10 ~ 100 %, 성적서 보정 적용
피스톤 범위 10 % 아래±(정확도 등급) × 피스톤 범위의 10 % (±0.015 % 등급은 0.0015 %)
피스톤 / 실린더니켈 바인더 탄화텅스텐 / 경화 마텐자이트강 (35 bar 넘는 물 사용은 탄화텅스텐)
분동Series 3 비자성 오스테나이트 스테인리스강
작동 유체증류수
압력 발생내장 핸드 펌프 · 스크루 프레스 5.5 cc · 저장조 150 cc
시험 포트1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP
중력 기준주문 시 설치 장소의 중력값으로 제작
단위 버전bar · MPa · kPa (psi · kgf/cm² 버전도 있음)
크기440 × 300 × 215 mm
무게본체 16 kg · 분동 세트 36 kg

활용 분야

오일이 닿으면 안 되는
계기의 교정

  • 산소 계통 압력계 — 오일이 닿으면 안 되는 계기의 지시값을 증류수 압력으로 교정합니다.
  • 식품·의약 라인 계기 — 오일 없는 물 계통 압력계를 기준 압력으로 교정합니다.
  • 물 배관 압력계 — 증류수 계통의 지시값을 교정합니다.
  • 압력 트랜스미터·스위치 — 수압 설정점과 출력을 교정합니다.
  • 고압 수압 계기 — 최대 700 bar까지의 계기를 교정합니다.

선택 가이드

물 계통 계기에 맞는
P3200 모델 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
오일이 닿으면 안 되는 계기를 교정할 때P3200증류수로 700 bar까지 교정해 계기 안에 오일이 남지 않습니다.
오일로 1,400 bar까지 교정할 때P3100스핀들 오일을 사용하는 유압식이라 1,400 bar까지 오일 계기를 교정합니다.
기체로 진공과 압력을 교정할 때P3000공압식 모델로 진공 전용부터 고압 기체까지 구성할 수 있습니다.
시작 압력이 낮은 저압 계기일 때P3211 · P32231 bar부터 시작하는 단일·듀얼 구성이라 시작 압력이 낮은 계기에 맞습니다.
700 bar급 물 계기일 때P3214 · P3224단일은 20 bar부터, 듀얼은 1 bar부터 700 bar까지 맡으므로 가장 낮은 시험점에 따라 고르세요.

구성·옵션

P3200 구성품과
주문 정보

구분내용
구성품본체, 피스톤-실린더 모듈, Series 3 분동 세트(약 36 kg)
옵션정확도 ±0.008 %, 단위 버전(bar · MPa · kPa, psi · kgf/cm² 버전도 있음)
품번P3211 · P3213 · P3214 · P3223 · P3224
주문 때 정하는 것가장 낮은 시험점, 상한 압력, 설치 장소의 중력값
