Baluntech BL507 저압 데드웨이트 테스터기(500Pa)

MODEL: BL507
브랜드: Baluntech

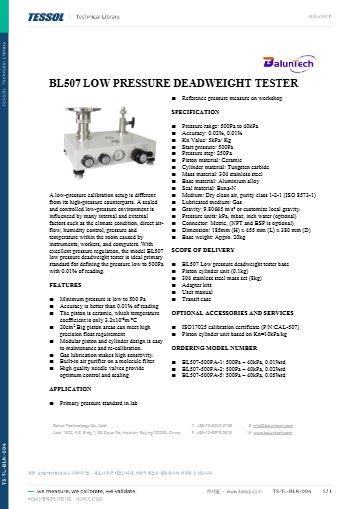

제품 자료: 데이터시트

제품문의 구매하기

클린룸 차압계를 kPa 단위로
교정하는 저압 분동식 교정기

Baluntech BL507 저압 분동식 압력교정기

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL507은 유효단면적 20 cm²의 기체 윤활 피스톤으로 1 ~ 100 kPa 저압을 만드는 저압 분동식 압력교정기(Low Pressure Deadweight Tester)입니다. 클린룸 차압계와 저압 트랜스미터, 마이크로 마노미터를 kPa 단위에서 교정합니다.

피스톤 면적이 커서 분동 1 kg이 약 5 kPa를 만들기 때문에, 수 kPa의 시험점도 분동 몇 장으로 설정할 수 있습니다. 피스톤 기준면과 피교정기의 높이 차는 수두 보정으로 반영합니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

1000 Pa

시작 압력

25 · 40 · 100 kPa

범위 3종의 상한 압력

0.005 · 0.01 · 0.02 %

정확도 등급 (읽음값)

1-2-1

ISO 8573-1 청정 건조 공기 등급

특징

20 cm² 큰 피스톤으로
만드는 kPa 저압

핵심 특징	현장에서 달라지는 점
20 cm² 피스톤	면적이 커서 수 kPa의 작은 압력도 다루기 쉬운 질량의 분동으로 만들 수 있고, 분동 무게 오차가 압력에 미치는 영향도 작습니다.
기체 윤활	기체 윤활 피스톤이라 저압에서 감도가 높아, 낮은 시험점에서도 부상 상태를 읽기 쉽습니다.
분자 필터 공기 정화기	입구 공기를 걸러 피스톤-실린더 오염을 줄이고, 니들 밸브로 압력을 천천히 올려 시험점에 다가갈 수 있습니다.
수두 보정	피스톤 기준면과 피교정기의 높이 차까지 보정하므로, 저압에서 두드러지는 설치 높이 차이를 결과에 반영합니다.
모듈형 설계	피스톤-실린더가 모듈형이라 유지보수와 재교정이 쉽습니다.

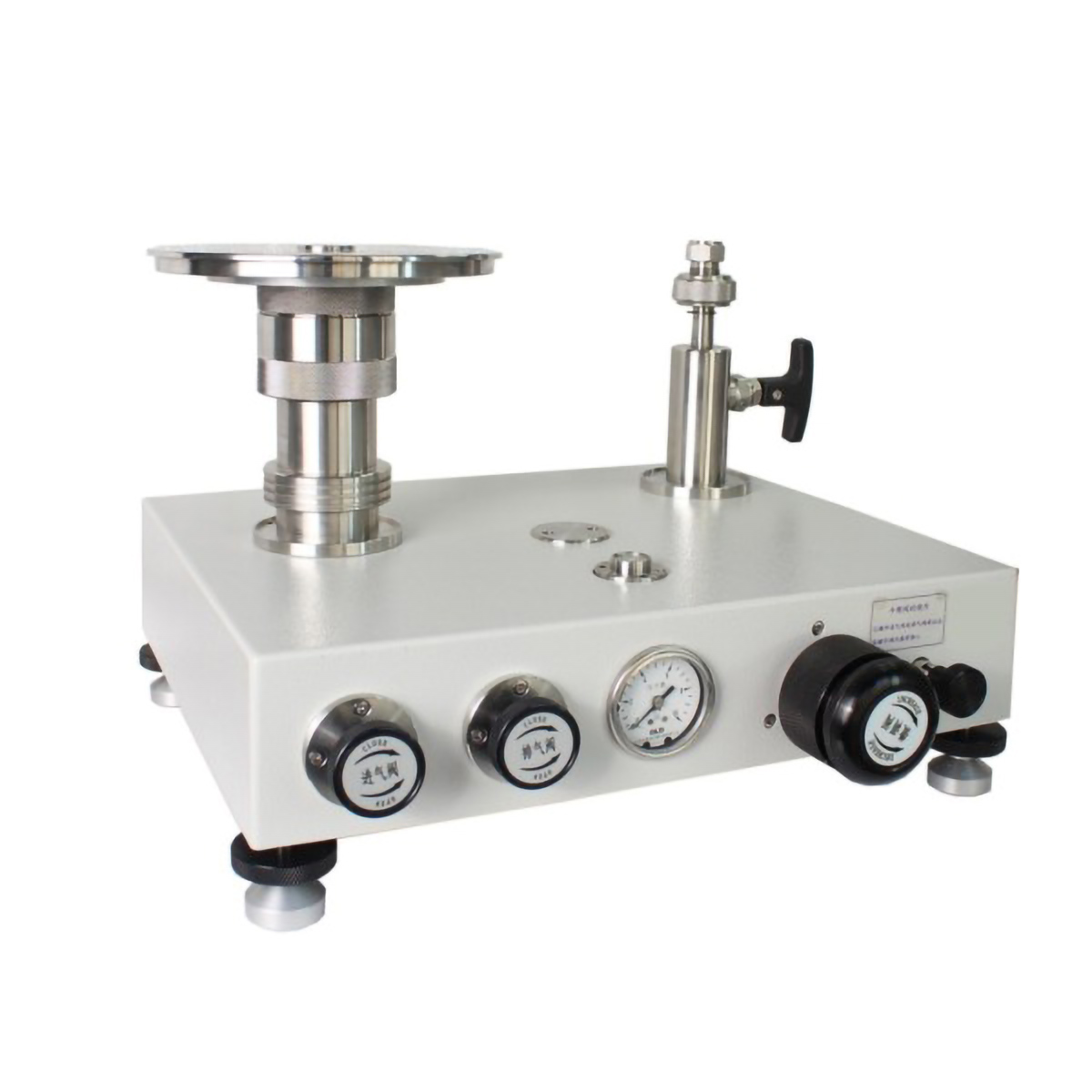

압력계와 조절 노브가 달린 저압 데드웨이트 테스터

클린룸 · 공조

클린룸 차압계와
마이크로 마노미터 교정

클린룸 · 공조 차압계 교정

클린룸과 공조(HVAC) 설비의 저압 차압계, 트랜스미터, 마이크로 마노미터를 같은 kPa 단위에서 비교합니다. 표준중력 기준 분동을 g가 다른 장소에서 사용하면 BL507의 어느 등급보다 큰 오차가 생길 수 있으므로, 주문 때 설치 장소의 g를 알려 주세요. 수주식 기준이 필요하면 BL569를, 진공부터 1 MPa까지는 BL506 · BL505를 검토하세요.

공급 공기

압축 공기가 아닌
청정 건조 공기

ISO 8573-1 1-2-1 등급

매체는 ISO 8573-1 1-2-1 등급의 청정 건조 공기입니다. 분자 필터 정화기가 내장되어 있어도 공급 공기의 품질부터 맞춰야 하며, 윤활 공기를 사용하는 압축 공기 라인은 그대로 연결하지 마세요.

사양

BL507 범위 3종과
정확도 등급 3종

항목	사양
범위 · 분동	BL507-25KPA 1 ~ 25 kPa (5 kg) · BL507-40KPA 1 ~ 40 kPa (8 kg) · BL507-100KPA 2 ~ 100 kPa (20 kg)
시작 압력	1000 Pa
정확도 등급	읽음값의 0.02 · 0.01 · 0.005 %
피스톤 / 실린더	탄화텅스텐 / 탄화텅스텐
피스톤 유효단면적	20 cm² (분동 1 kg당 약 5 kPa)
윤활 · 매체	기체 윤활 · 청정 건조 공기 (ISO 8573-1 1-2-1)
연결	M20×1.5 (NPT · BSP 옵션)
내장 부품	분자 필터 공기 정화기 · 니들 밸브 · 모듈형 피스톤-실린더
단위	kPa · mbar (inH₂O 옵션)
크기 · 무게	680 (L) × 480 (W) × 310 (H) mm · 약 30 kg
분동 · 베이스 · 씰	분동 304 스테인리스강 · 베이스 알루미늄 합금 · 씰 Buna-N
중력	표준 9.80665 m/s² 또는 현지 중력 맞춤
구성품	베이스, 피스톤-실린더 유닛(0.1 kg), 304 스테인리스 분동 세트, 어댑터 키트, 운반 케이스, 사용 설명서
옵션	ISO 17025 교정 인증서 (P/N CAL-507) · Kn = 10 kPa/kg 기준 피스톤-실린더 유닛

활용 분야

클린룸 · 공조 저압 계기
교정 분야

클린룸 차압계와 공조 설비의 저압 트랜스미터를 교정합니다.
마이크로 마노미터를 kPa 단위에서 교정합니다.
저압 게이지압 트랜스미터를 실험실 기준으로 교정합니다.
실험실과 작업장의 기준 압력 측정에 기준기로 사용합니다.

선택 가이드

저압 범위에 맞는
분동식 교정기 비교

이럴 때	권장 모델	선택 이유
1 kPa 근처의 저압 차압계를 교정할 때	BL507	20 cm² 피스톤이 1 kPa 근처의 낮은 시험점까지 분동으로 만듭니다.
물기둥 기준으로 낮은 압력을 다룰 때	BL569	보상형 마이크로 마노미터라 물기둥 기준의 낮은 압력을 비교하기 좋습니다.
진공부터 1 MPa까지 넓게 교정할 때	BL506 · BL505	진공과 양압을 한 장비에서 다루므로 넓은 범위를 이어서 교정할 수 있습니다.
기체로 10 MPa까지 높은 압력이 필요할 때	BL502	질소나 건조 공기를 매체로 10 MPa까지 시험점을 올립니다.

구성·옵션

BL507 구성품과
범위 모델

구성품 — 베이스, 피스톤-실린더 유닛(0.1 kg), 304 스테인리스 분동 세트, 어댑터 키트, 운반 케이스, 사용 설명서.
옵션 — ISO 17025 교정 인증서(P/N CAL-507), Kn = 10 kPa/kg 기준 피스톤-실린더 유닛.
범위 모델 — BL507-25KPA · BL507-40KPA · BL507-100KPA.

교정 연계

저압 기준기는 피스톤-실린더 유효단면적과 분동 질량이 압력의 근거이며, 두 값은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. BL507을 정기 교정할 때는 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

BL507과 비교할 만한
저압 · 진공 교정기

BL507로 만들 수 있는 가장 낮은 압력은 얼마입니까?
시작 압력은 1000 Pa입니다. 범위는 BL507-25KPA가 1 ~ 25 kPa, BL507-40KPA가 1 ~ 40 kPa, BL507-100KPA가 2 ~ 100 kPa입니다.
BL507 정확도 등급은 어떻게 정합니까?
주문 코드 끝의 숫자로 정합니다. 세 범위 모두 0.02 · 0.01 · 0.005 % 중에서 고를 수 있으며, 등급은 불확도가 아니라 최대허용오차입니다.
압축 공기를 그대로 사용해도 됩니까?
아닙니다. ISO 8573-1 1-2-1 등급의 청정 건조 공기를 사용해야 합니다. 공기 정화기가 내장되어 있어도 공급 공기 품질을 먼저 맞추세요.
클린룸 저압 차압계 교정에도 사용할 수 있습니까?
네, 저압 차압 · 게이지압 트랜스미터를 kPa 단위에서 교정할 수 있습니다.
BL507 분동에는 현지 중력을 어떻게 반영합니까?
분동을 표준중력 9.80665 m/s² 또는 설치 장소의 중력값에 맞춰 제작합니다. 예를 들어 표준중력 기준 분동을 대전(KRISS, g = 9.798 310 m/s²)에서 사용하면 표시보다 약 0.085 % 낮은 압력이 나옵니다.
