Dickson Cobalt X with 듀얼 차압센서

MODEL
Cobalt X with 듀얼 차압센서
브랜드
DICKSON
제품 자료
제품문의 구매하기

전실과 복도로 이어진 구역의
단계 차압을 기록하는 로거

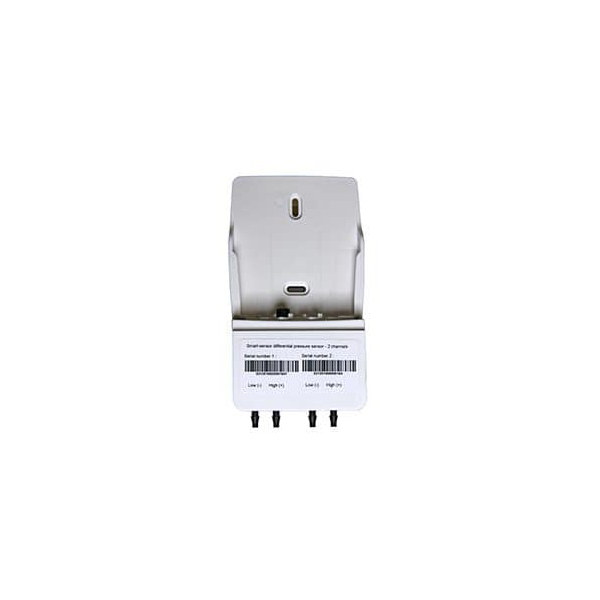

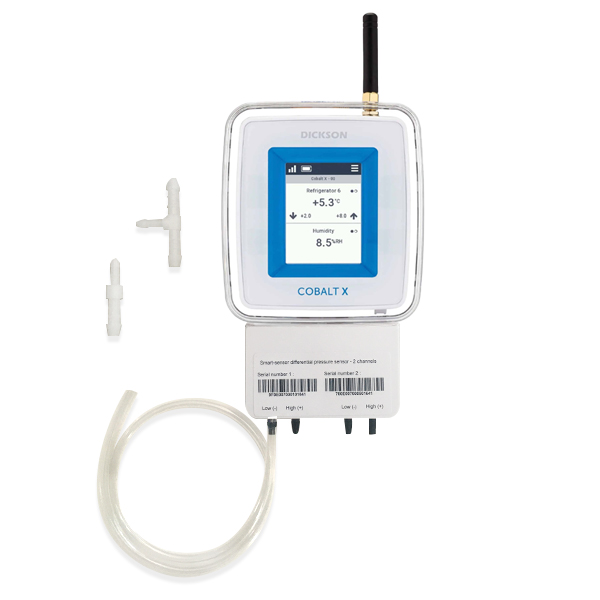

DICKSON Cobalt X + 듀얼 차압 Smart-Sensor

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON Cobalt X + 듀얼 차압 Smart-Sensor는 −500 ~ +500 Pa 범위의 단계 차압을 센서 하나로 기록하는 컬러 터치스크린 데이터로거(Differential Pressure Logger)입니다. 클린룸 전실과 복도처럼 이어진 구역의 압력을 관리하고, 이탈은 OCEAView로 경보합니다.

로거 하나에 유선·무선 센서를 최대 4채널까지 연결할 수 있고, Li-SOCl2 배터리 2개로 표준 사용 시 1년 이상 작동합니다. 2.4 in 장갑 대응 터치스크린을 갖춘 이 구성은 (주)테솔이 국내에 공식 공급합니다.

2.4 in

장갑 대응 컬러 터치스크린

최대 4채널

유선·무선 센서 연결

1년 이상

표준 사용 배터리 동작

OCEAView

데이터·경보 통합 관리 소프트웨어

특징

연속 구역의 압력을
한 센서로 관리

핵심 특징현장에서 달라지는 점
단계 차압 기록여러 구역에 걸친 단계 차압을 센서 하나로 기록하므로 구역마다 센서를 따로 설치하지 않아도 됩니다.
센서 안의 교정 정보교정 정보가 센서에 저장되어 있어 재교정 때 센서만 교체하고 로거는 그대로 운용할 수 있습니다.
센서 4채널 확장온도·습도·압력·CO2·전류·건식 접촉·광 센서를 함께 연결하면 차압과 환경 조건을 나란히 대조할 수 있습니다.
다중 경보 경로로거의 소리·불빛 경보에 더해 OCEAView가 전화, 문자, 이메일로 알리므로 원격에서도 이탈을 알 수 있습니다.
PIN 코드 경보 확인현장에서 PIN 코드로 경보를 확인하므로 누가 확인했는지 이력이 남습니다.
고정 방식 선택벽 부착, 자석, 벨크로 가운데 설치면에 맞는 방식으로 고정하고, 자물쇠 옵션으로 도난을 막을 수 있습니다.

시스템 구성

로거·센서·소프트웨어의
역할 분담

Cobalt X는 값을 저장하고 화면에 표시하며, 듀얼 차압 Smart-Sensor는 차압을 측정합니다. 데이터와 경보 기준은 OCEAView에서 관리하고, 로거는 LoRaWAN과 Bluetooth Low Energy로 연결됩니다. 측정 지점마다 경보 상한·하한을 각각 3개까지 두고 지연 시간도 지정할 수 있습니다.

센서의 차압 범위는 −500 ~ +500 Pa(−2.0 ~ +2.0 inH2O)입니다. 관리 기준 차압이 이 범위 안에서 충분한 여유를 갖는지 먼저 검토하시고, 정확도 등 상세 조건은 문의해 주시면 안내해 드립니다.

터치스크린에서 PIN 코드로 경보 확인

경보가 울리면 담당자가 화면에서 PIN 코드를 입력해 경보를 확인합니다. 2.4 in 컬러 화면은 장갑을 낀 채로 조작할 수 있어 클린룸 작업복을 입은 상태에서도 바로 처리할 수 있습니다.

사용 방법

Cobalt X + 듀얼 차압 Smart-Sensor
단계 차압 감시 설정

Cobalt X에 듀얼 차압 Smart-Sensor를 연결하면 측정값을 로거에 저장하고 LoRaWAN으로 OCEAView에 보냅니다. 경보 상한·하한은 OCEAView 웹에서 설정합니다.

소프트웨어·도구하는 일
OCEAView (Cloud · On-prem)웹에서 기록 파라미터와 상한·하한 경보 설정, 데이터·경보 이력 관리
Cobalt X 터치스크린플랫폼 선택, LoRaWAN Range test, 센서 확인, PIN으로 경보 확인
Dickson LoRaWAN gateway로거 데이터를 OCEAView로 전달
OCEAView MobileBluetooth 모드의 Cobalt X 확인(설정은 웹에서)

처음 연결하는 순서

순서할 일
1OCEAView 웹 플랫폼에 연결되도록 설치한 Dickson LoRaWAN 게이트웨이를 준비하세요.
2안테나를 금속 커넥터에 올리고 링을 시계 방향으로 손으로 조인 뒤, 3.6 V LS17500 전지 2개를 넣거나 5 V AC 어댑터를 micro-USB로 연결합니다.
3듀얼 차압 Smart-Sensor를 로거 아래쪽 커넥터에 꽂으면 자동으로 인식되며, Menu > Sensors > Show sensors에서 확인하세요.
4전원이 켜지면 터치스크린에서 OCEAView Cloud 또는 OCEAView On-prem(customer key 필요)을 고르고 Save를 누르세요.
5Menu > Advanced에서 PIN을 입력한 뒤 Range test > Test를 눌러 게이트웨이와의 신호 품질을 확인합니다.
6OCEAView 웹에서 기록 간격과 상한·하한 경보를 설정한 뒤 로거로 전송하세요.

LoRaWAN을 쓰지 않고 OCEABridge로 Bluetooth 운용을 하려면 Menu > Advanced > LoRaWAN > On/Off에서 Off로 바꾸고 Save를 누르세요.

사양

듀얼 차압 구성
상세 사양

항목사양
센서듀얼 차압 Smart-Sensor · 여러 구역 사이 단계 차압 측정 · 센서 안에 교정 정보 저장
차압 범위−500 ~ +500 Pa (−2.0 ~ +2.0 inH2O)
로거Cobalt X 컬러 터치스크린 데이터로거 · 유선·무선 센서 최대 4채널 · 자동 설정
지원 센서온도, 습도, 압력, CO2, 전류, 건식 접촉, 광 센서 (최대 4채널)
연결 · 소프트웨어LoRaWAN · Bluetooth Low Energy · OCEAView 완전 통합 · 무지향성 안테나
경보소리·불빛·소프트웨어를 통한 전화·문자·이메일 · PIN 코드 경보 확인 · 측정 지점별 상한·하한 3개씩 경보/경고 한계
화면2.4 in 장갑 대응 컬러 터치스크린 · 온도 °C 또는 °F 표시
전원Li-SOCl2 (LS17500) 3.6 V 2개, 사용자 교체 · 5 V 어댑터 선택 · 표준 사용 1년 이상
사용 환경0 ~ +50 °C · 0 ~ 90 %RH(비응축) · IP67 케이스 선택
인증 표시CE · FCC · IC
본체 · 고정ABS / ABS-PC · 100.8 × 110.8 × 29.6 mm · 배터리 포함 180 g · 벽·자석·벨크로 고정, 자물쇠 옵션

활용 분야

구역 간 압력을
관리하는 현장

  • 클린룸 전실과 복도 — 구역 사이 단계 차압을 상시 확인합니다.
  • 제약·바이오 생산 구역 — 차압 기록을 감사 자료로 보관합니다.
  • 실험실·보관실 — 구역별 압력 차이를 점검합니다.
  • 식품·전자 공장 청정 구역 — 여러 구역의 차압을 함께 관리합니다.

선택 가이드

단일·듀얼·외부 센서
구성 비교

이럴 때권장 구성선택 이유
두 구역 사이의 차압 하나만 측정할 때Cobalt X + 단일 차압 센서구역 두 곳 사이의 차압 하나만 기록하므로 구성이 가장 단순합니다.
여러 구역에 걸친 단계 차압을 한 센서로 볼 때Cobalt X + 듀얼 차압 Smart-Sensor센서 하나로 연속 구역의 단계 차압을 기록합니다.
차압과 함께 온도나 CO2도 기록할 때Cobalt X + 외부 센서 구성최대 4채널 안에서 외부 센서를 더해 환경값을 함께 기록합니다.

구성·옵션

듀얼 차압 구성품과
선택 품목

  • Cobalt X 컬러 터치스크린 데이터로거 — 기본 로거입니다.
  • 듀얼 차압 Smart-Sensor — −500 ~ +500 Pa 범위의 차압을 측정합니다.
  • LS17500 3.6 V 배터리 2개 — 사용자가 교체하며 5 V 어댑터는 선택 품목입니다.
  • IP67 케이스, 벽·자석·벨크로 고정, 자물쇠 — 설치 조건에 맞춰 선택합니다.

제품 상세 이미지

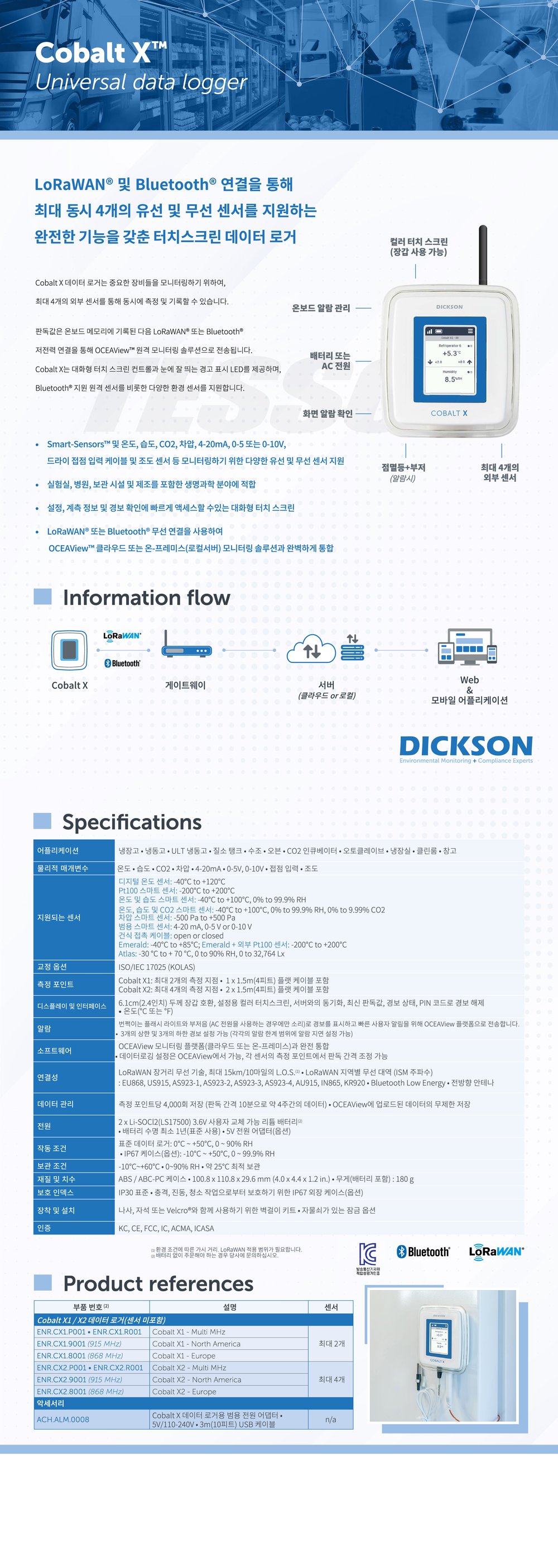

DICKSON Cobalt X with 듀얼 차압센서 상세 이미지 1
