클린룸과 복도 사이 압력 차를 기록하는 차압 데이터로거
DICKSON Cobalt X + 단일 차압 Smart-Sensor 배터리 수명 : 표준 사용 시 1년 이상 사용 환경 : 0 ~ +50 °C 보증 : 12개월
견적 받기Dickson 한국 독점 공급 파트너

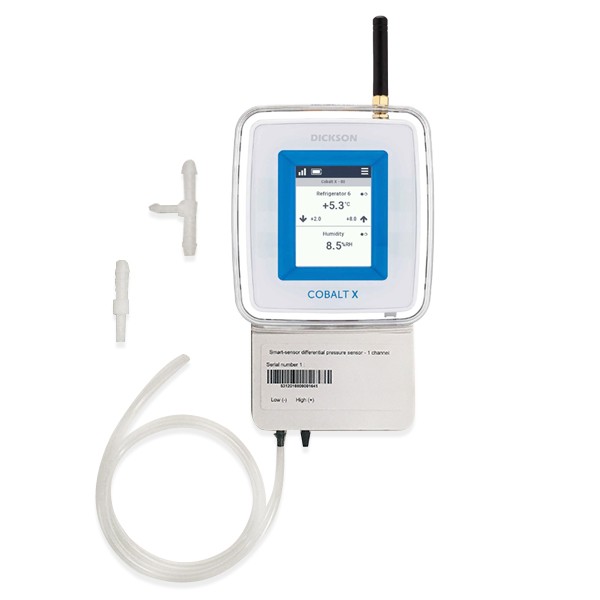

DICKSON Cobalt X와 단일 차압 Smart-Sensor 구성은 클린룸과 복도, 음압실과 인접 구역 사이의 차압을 기록하는 차압 데이터로거(Differential Pressure Logger)입니다. 2.4 in 컬러 터치스크린에서 경보를 확인하고, OCEAView에서 시간순 차압 이력을 관리합니다.
터치스크린은 장갑을 낀 채로 조작할 수 있습니다. 기준을 벗어나면 로거가 소리와 불빛으로 즉시 알리고, OCEAView가 전화·문자·이메일로 원격 경보를 보냅니다. 표준 사용 시 배터리가 1년 이상 유지되어 교체 부담이 적은 이 구성은 (주)테솔이 국내에 공식 공급합니다.
특징
차압 기록과 경보를 함께 맡는 Cobalt X
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 단일 차압 Smart-Sensor | 두 구역 사이 차압 하나를 센서 한 개로 기록하므로, 두 구역으로 나뉜 클린룸 출입구라면 구성이 단순합니다. |
| 장갑 대응 터치스크린 | 방호 장갑을 낀 채로 설정하고 경보를 확인하므로 출입구 앞에서 장갑을 벗을 필요가 없습니다. |
| 소리·불빛 현장 경보 | 기준 이탈을 로거가 직접 알리므로 네트워크가 끊겨도 현장 담당자가 이상을 알아챌 수 있습니다. |
| 전화·문자·이메일 원격 경보 | OCEAView가 야간·주말 이탈을 당직자에게 전달하므로 순회 점검 간격을 늘릴 수 있습니다. |
| PIN 코드 경보 확인 | 현장에서 PIN을 입력해야 경보를 확인 처리하므로 누가 언제 확인했는지 이력으로 남습니다. |
| 센서 내장 교정 정보 | 교정 정보가 센서 안에 있어 교정된 센서로 바꿔 끼우기만 하면 되므로, 로거를 오래 떼어 두지 않아도 됩니다. |
차압 관리
인접 구역 차압에 센서를 더하는 구성
로거 한 대에 센서를 더하는 구성
Cobalt X는 연결된 센서를 자동으로 인식해 설정하며, 유선·무선 센서를 합쳐 최대 4채널까지 받습니다. 차압 센서 하나로 두 구역 사이를 기록하면서 남은 채널에 온도 같은 다른 Smart-Sensor를 추가할 수 있습니다.
경보 운용
로거 현장 경보와 OCEAView 원격 경보
경보 체계는 두 단계입니다. 로거 본체가 기준 이탈을 소리와 불빛으로 알리고, OCEAView가 같은 이탈을 전화·문자·이메일로 전달합니다.
- 현장 확인: 경보음이 울리면 담당자가 PIN 코드를 입력해 확인 처리하고, 화면에서 최신 측정값과 경보 상태를 함께 확인합니다.
- 원격 수신: 연락 순서와 수신자 그룹은 OCEAView에서 설정하며, 야간 당직 체계에 맞춰 조정할 수 있습니다.
- 이력 보관: 경보 발생 시각과 확인 시각이 시간순 차압 기록과 같은 화면에 함께 표시됩니다.
사용 방법
Cobalt X + 차압 Smart-Sensor 클린룸 차압 기록 설정
Cobalt X에 단일 차압 Smart-Sensor를 연결하면 측정한 차압을 LoRaWAN으로 OCEAView에 보내고, 경보 한계는 OCEAView에서 설정합니다. 로거의 2.4 in 터치스크린에서는 센서 값 확인과 PIN 경보 확인을 합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| OCEAView (Cloud · On-prem) | 웹에서 기록 파라미터와 상한·하한 경보 설정, 데이터·경보 이력 관리 |
| Cobalt X 터치스크린 | 플랫폼 선택, LoRaWAN Range test, 센서 확인, PIN으로 경보 확인 |
| Dickson LoRaWAN gateway | 로거 데이터를 OCEAView로 전달 |
| OCEAView Mobile | Bluetooth 모드의 Cobalt X 확인(설정은 웹에서) |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | OCEAView 웹 플랫폼에 연결되도록 설치한 Dickson LoRaWAN 게이트웨이를 준비하세요. |
| 2 | 안테나를 금속 커넥터에 올리고 링을 시계 방향으로 손으로 조인 뒤, 3.6 V LS17500 전지 2개를 넣거나 5 V AC 어댑터를 micro-USB로 연결합니다. |
| 3 | 차압 Smart-Sensor를 로거 아래쪽 커넥터에 꽂으면 자동으로 인식되며, Menu > Sensors > Show sensors에서 확인하세요. |
| 4 | 전원이 켜지면 터치스크린에서 OCEAView Cloud 또는 OCEAView On-prem(customer key 필요)을 고르고 Save를 누르세요. |
| 5 | Menu > Advanced에서 PIN을 입력한 뒤 Range test > Test를 눌러 게이트웨이와의 신호 품질을 확인합니다. |
| 6 | OCEAView 웹에서 기록 간격과 상한·하한 경보를 설정한 뒤 로거로 전송하세요. |
센서를 바꾼 뒤 플랫폼에 나타나지 않으면 로거에서 Menu > Sensors > Refresh sensors를 누르세요. 경보 확인은 Acknowledge를 누르고 PIN을 입력한 뒤 사유를 고르는 순서입니다.
사양
단일 차압 센서와 Cobalt X 사양
| 항목 | 사양 |
|---|---|
| 센서 | 단일 차압 Smart-Sensor, 두 구역 사이 차압 측정, 센서 안에 교정 정보 저장 |
| 로거 | Cobalt X 컬러 터치스크린 데이터로거, 유선·무선 센서 최대 4채널, 센서 자동 설정 |
| 무선 연결 | LoRaWAN, Bluetooth Low Energy, 무지향성 안테나 |
| 소프트웨어 | OCEAView 완전 통합 |
| 경보 | 소리·불빛, 소프트웨어를 통한 전화·문자·이메일, PIN 코드 경보 확인 |
| 화면 | 2.4 in(6.1 cm) 장갑 대응 컬러 터치스크린: 설정, 서버 동기화, 최신 측정값, 경보 상태, 경보 확인(PIN 코드), 온도 °C·°F 표시 |
| 전원 | Li-SOCl2(LS17500) 3.6 V 2개 사용자 교체, 5 V 어댑터 선택 사양 |
| 배터리 수명 | 표준 사용 시 1년 이상 |
| 사용 환경 | 0 ~ +50 °C, 0 ~ 90 %RH 비응축 (IP67 케이스 선택 사양) |
| 인증 표시 | CE, FCC, IC |
| 본체 | ABS / ABS-PC, 100.8 × 110.8 × 29.6 mm, 배터리 포함 180 g |
| 설치 | 벽 고정 키트(나사·자석·벨크로), 자물쇠 고정 선택 사양 |
| 교정 | 센서 교환 방식 재교정 |
| 보증 | 12개월 |
활용 분야
구역 압력 관리가 필요한 현장
- 클린룸과 복도 — 청정 구역이 인접 구역보다 높은 압력을 유지하는지 시간순으로 기록합니다.
- 음압실과 인접 구역 — 격리실이 주변보다 낮은 압력을 유지하는지 이력으로 남깁니다.
- 생명과학·실험실·병원 — 구역별 압력 기준을 감사 대응용 기록으로 정리합니다.
- 보관·제조 시설 — 구역 사이 압력 차이를 기록하고 이탈 시 경보를 전달합니다.
선택 가이드
구역 수로 고르는 차압 센서 구성
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 이유 |
|---|---|---|
| 구역 두 곳 사이 차압 하나만 기록할 때 | Cobalt X + 단일 차압 Smart-Sensor | 센서 한 개로 두 구역을 기록하는 가장 단순한 구성입니다. |
| 여러 구역으로 이어지는 단계 차압을 기록할 때 | Cobalt X + 듀얼 차압 Smart-Sensor | 센서 하나로 단계별 차압을 함께 기록해 구역마다 센서를 따로 두지 않아도 됩니다. |
| 차압 지점에서 다른 센서 값도 함께 받을 때 | Cobalt X + 차압 Smart-Sensor 외부입력 커넥터형 | 외부 입력 커넥터로 같은 지점의 다른 센서 값도 받을 수 있습니다. |
구성·옵션
기본 구성품과 센서 교환 교정
| 구분 | 내용 |
|---|---|
| 구성품 | Cobalt X 로거, 단일 차압 Smart-Sensor, 배터리 2개(LS17500) |
| 선택 사양 | 5 V 어댑터, IP67 케이스, 자물쇠 고정 |
| 소프트웨어 | OCEAView와 완전 통합 |
교정 정보는 센서 안에 저장되므로 교정 시점에는 교정을 마친 센서로 교환합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
소리·불빛 경보와 PIN 확인
기준을 벗어나면 로거가 즉시 소리와 불빛으로 알리고, 담당자가 PIN 코드를 입력해 경보를 확인 처리합니다. 같은 이벤트가 OCEAView에도 남으므로 야간 경보도 이력으로 추적할 수 있습니다.
제품 상세 이미지

관련 제품
단일 차압과 비교할 Cobalt X 구성
- DICKSON Cobalt X + 듀얼 차압 Smart-Sensor
- DICKSON Cobalt X + 차압 Smart-Sensor (외부입력 커넥터형)
- MadgeTech PRTemp1000D 차압 · 온도 데이터로거
단일 차압 Smart-Sensor는 어떤 구역 사이에 설치합니까?
클린룸과 복도, 음압실과 인접 구역처럼 두 구역 사이에 설치합니다. 구역이 셋 이상으로 이어진다면 듀얼 차압 구성을 권합니다.
Cobalt X 단일 차압과 듀얼 차압 구성은 무엇이 다릅니까?
듀얼 구성은 여러 구역으로 이어지는 단계별 차압을 센서 하나로 기록합니다. 구역이 둘이라면 단일 센서 구성으로 충분합니다.
차압 경보는 어떤 경로로 전달됩니까?
로거가 소리와 불빛으로 현장에 알리고, OCEAView가 전화·문자·이메일로 원격 전달합니다. 현장 경보는 PIN 코드로 확인 처리합니다.
Cobalt X 로거는 어떻게 고정하고 전원은 어떻게 공급합니까?
벽 고정 키트의 나사·자석·벨크로 가운데 하나로 고정하고, 도난이 걱정되면 자물쇠 고정을 추가할 수 있습니다. 전원은 LS17500 배터리 2개이며 5 V 어댑터는 선택 사양입니다.
FAQ 자주묻는 질문
-
단일 차압 Smart-Sensor는 어떤 구역 사이에 설치합니까?
클린룸과 복도, 음압실과 인접 구역처럼 두 구역 사이에 설치합니다. 구역이 셋 이상으로 이어진다면 듀얼 차압 구성을 권합니다.
-
Cobalt X 단일 차압과 듀얼 차압 구성은 무엇이 다릅니까?
듀얼 구성은 여러 구역으로 이어지는 단계별 차압을 센서 하나로 기록합니다. 구역이 둘이라면 단일 센서 구성으로 충분합니다.
-
차압 경보는 어떤 경로로 전달됩니까?
로거가 소리와 불빛으로 현장에 알리고, OCEAView가 전화·문자·이메일로 원격 전달합니다. 현장 경보는 PIN 코드로 확인 처리합니다.
-
Cobalt X 로거는 어떻게 고정하고 전원은 어떻게 공급합니까?
벽 고정 키트의 나사·자석·벨크로 가운데 하나로 고정하고, 도난이 걱정되면 자물쇠 고정을 추가할 수 있습니다. 전원은 LS17500 배터리 2개이며 5 V 어댑터는 선택 사양입니다.
