30 psi까지 게이지압과 차압을 재는 디지털 마노미터
REED R3030 디지털 마노미터 · 차압계 측정 범위 : 30.00 psi 압력 단위 : 11개 정확도 : ±0.3 % FS
견적 받기Reed 한국 독점 공급 파트너

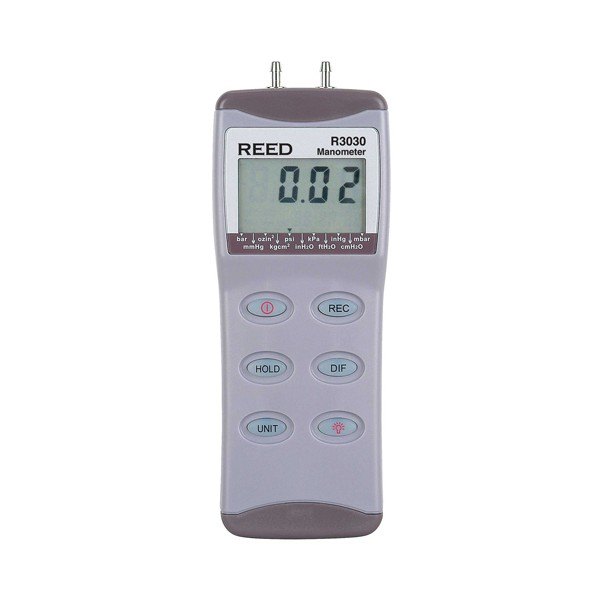

REED R3030은 게이지 압력과 차압을 30.00 psi까지 측정하는 휴대형 디지털 마노미터(차압계, Digital Manometer)로, 필터·응축기 막힘 점검과 압력 스위치·전송기 시험을 하나의 장비로 처리하는 HVAC·공압 점검용 기기입니다.
필터나 응축기가 막히면 앞뒤 압력 차이가 벌어지므로 차압으로 청소 시점을 판단합니다. 판독값은 초당 2회 갱신되며 정확도는 ±0.3 % FS(오차 폭 0.09 psi)입니다. 허용 최대 압력은 측정 범위의 2배인 60 psi입니다. 이 디지털 마노미터는 (주)테솔이 국내에 공식 공급합니다.
특징
차압 점검에 맞춘 휴대형 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 30 psi 게이지·차압 | 공조 필터부터 공압 라인까지 하나의 범위로 측정하므로 점검 대상마다 다른 압력계를 준비하지 않습니다. |
| 11개 압력 단위 | psi, inH2O, bar, kPa 등 11개 단위를 전환해 도면과 점검표의 단위 그대로 값을 대조합니다. |
| 압력과 시계 동시 표시 | 듀얼 LCD에 압력과 실시간 시계가 함께 표시되어 점검 시각을 따로 적지 않습니다. |
| Max/Min 메모리 | 내부 메모리에 최대·최소 측정값을 저장하므로 압력이 순간적으로 흔들린 폭을 나중에 확인합니다. |
| 데이터 홀드 | 화면 값을 고정해 좁은 점검구에서 시선을 옮긴 뒤에도 값을 정확히 판독합니다. |
| 자동 꺼짐과 저전압 표시 | 20분 동안 조작이 없으면 전원이 꺼지고 배터리가 부족하면 저전압 표시가 나타나, 점검 도중 전원이 끊기는 일을 줄입니다. |

차압 점검
필터·응축기 막힘을 압력 차이로 판정
필터와 응축기, 열교환기는 막힘이 진행될수록 앞뒤 압력 차이가 커집니다. 연결 호스 2개를 상류와 하류 측정구에 각각 접속하면 R3030이 두 지점의 압력 차이를 바로 표시하므로, 분해하지 않고도 막힌 구간을 좁혀 볼 수 있습니다.
분해능은 psi 단위에서 0.02 psi, inH2O에서 0.5 inH2O, kPa에서 0.2 kPa입니다. 점검표가 어느 단위로 작성되어 있든 값을 환산하지 않고 단위만 바꿔 같은 판독값을 대조할 수 있습니다.

압력 스위치와 압력 전송기 시험
압력 스위치와 릴리프 장치의 작동 압력을 올리고 내리며 읽을 때는 Max/Min 메모리로 동작점을 기록합니다. 압력 전송기와 기록계를 비교 교정하는 기준 지시기로도 사용하며, 왕복 시험의 편차는 반복성 ±0.2 % FS를 기준으로 판단합니다.
교정 연계
압력 지시기의 기준 관리
다른 계기의 점검 기준으로 사용하는 압력계는 자체 정확도를 주기적으로 확인해야 점검 결과의 신뢰성이 확보됩니다. (주)테솔은 KOLAS 인정 범위 안에서 교정을 안내해 드립니다.
사양
30.00 psi 범위의 상세 기술 사양
| 항목 | 사양 |
|---|---|
| 측정 종류 | 게이지 압력, 차압 |
| 측정 범위 | 30.00 psi (2.068 bar · 2068 mbar · 206.8 kPa · 2101 cmH2O · 2.109 kg/cm² · 1551 mmHg · 830.4 inH2O · 61.08 inHg · 480.0 ozin² · 69.20 ftH2O) |
| 압력 단위 | 11개 (psi, inH2O, bar, mbar, kPa, inHg, mmHg, ozin², ftH2O, cmH2O, kg/cm²) |
| 정확도 | ±0.3 % FS |
| 반복성 | ±0.2 % FS |
| 선형성/히스테리시스 | ±0.29 % FS |
| 분해능 | 0.02 psi · 0.5 inH2O · 2 mbar / cmH2O · 0.2 kPa · 0.04 inHg · 1 mmHg · 0.3 ozin² · 0.04 ftH2O · 0.002 kg/cm² / bar |
| 허용 최대 압력 | 60 psi |
| 응답 속도 | 초당 2회 |
| 화면 | 4자리 듀얼 LCD, 백라이트 |
| 측정 기능 | Min, Max, 데이터 홀드, 압력·실시간 시계 동시 표시 |
| 메모리 | 내부 메모리 (Max/Min 저장) |
| 전원 | 9 V 배터리, 저전압 표시 |
| 자동 꺼짐 | 20분 |
| 작동 온도 / 습도 | 0 ~ 50 °C / 10 ~ 80 % |
| 보관 온도 | -10 ~ 60 °C |
| 외형 치수 / 무게 | 182 × 72 × 30 mm / 220 g |
| 인증 | CE |

활용 분야
필터·압력 스위치 점검 현장
- 필터·응축기 점검 — 막힘이 진행된 구간을 앞뒤 압력 차이로 확인합니다.
- 냉각기·열교환기 점검 — 유로가 좁아진 곳을 압력 차이로 찾습니다.
- 압력 스위치 시험 — 압력 스위치와 릴리프 장치의 작동 압력을 시험합니다.
- 압력 전송기·기록계 교정 — 공정 계측기를 비교 교정하는 기준 지시기로 사용합니다.
- HVAC·저압 계통 진단 — 저압 공압과 가스 계통의 압력 상태를 점검합니다.
선택 가이드
기록 기능 유무에 따른 모델 선택
| 이럴 때 (현장 조건·범위) | 권장 모델 | 선택 이유 |
|---|---|---|
| 5 psi 이내 저압을 PC로 기록해야 할 때 | REED R3002 | 5.000 psi 범위에 데이터 로깅과 USB 소프트웨어를 갖췄습니다. |
| 30 psi 범위에서 최대·최소압만 확인할 때 | REED R3030 | Max/Min 메모리와 호스 2개 구성으로 현장 점검에 바로 투입합니다. |
| 100 psi 공압을 읽을 때 | REED R3100 | 100.0 psi 범위, 허용 최대 압력 150 psi입니다. |
| 피토관으로 풍속을 함께 잴 때 | REED R3001 | ±5000 Pa 차압과 피토관 풍속을 함께 측정합니다. |
구성·옵션
기본 구성품과 선택 액세서리
| 구성품 | 용도 |
|---|---|
| 디지털 마노미터 본체 | 게이지·차압 측정 |
| 연결 호스 2개 | 측정 지점과 본체 연결 |
| 9 V 배터리 | 본체 전원 |
| 하드 케이스 | 보관과 운반 |
| CA-05A 중형 소프트 케이스 (선택) | 본체 칸과 측면 주머니를 갖춘 휴대 케이스 |
관련 제품
R3030과 함께 보는 압력·차압 측정기
R3030은 측정값을 PC로 옮겨 기록할 수 있습니까?
아니요, R3030은 최대·최소값을 저장하는 내부 메모리만 갖췄습니다. PC 기록이 필요하면 USB 소프트웨어를 포함한 5 psi 모델 R3002를 검토하세요.
R3030에는 압력을 최대 얼마까지 가해도 됩니까?
측정 범위는 30.00 psi이고 허용 최대 압력은 60 psi입니다. 시험 압력이 이 한도를 넘지 않도록 압력원의 설정 압력을 접속 전에 확인하세요.
R3030 구성품에 호스가 포함되어 있습니까?

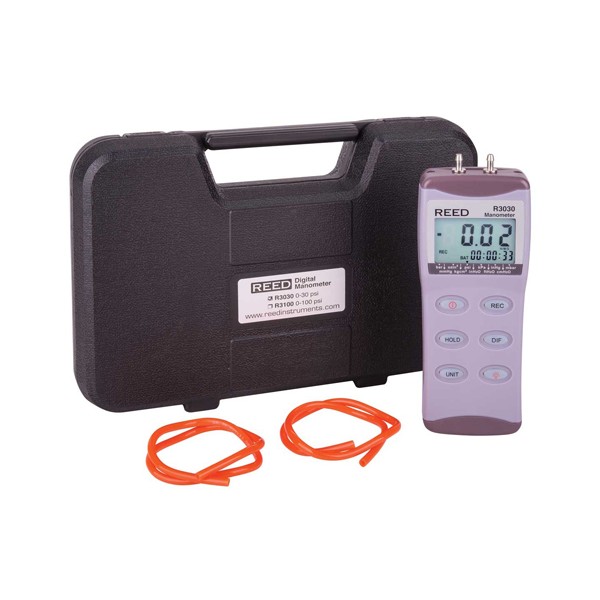

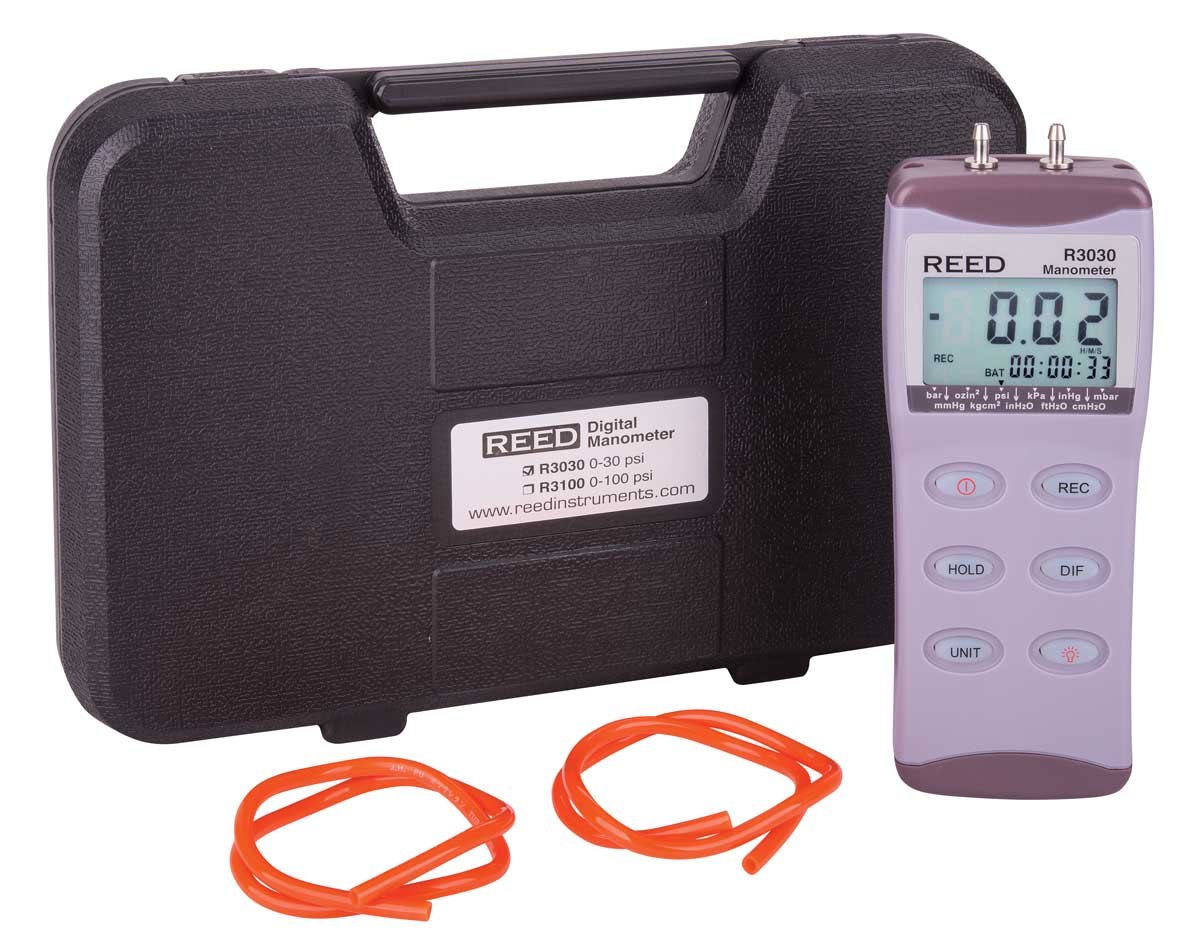

네, 연결 호스 2개와 9 V 배터리, 하드 케이스가 기본 구성입니다. 받은 즉시 두 지점에 호스를 연결해 차압 점검을 시작할 수 있습니다.
R3030은 어떤 환경에서 사용할 수 있습니까?
작동 온도 0~50 °C, 작동 습도 10~80 % 범위에서 사용할 수 있습니다. 보관은 -10~60 °C 범위에서 하며, 현장에 투입하기 전에 기계실과 야외의 온도 조건을 확인하세요.
FAQ 자주묻는 질문
-
R3030은 측정값을 PC로 옮겨 기록할 수 있습니까?
아니요, R3030은 최대·최소값을 저장하는 내부 메모리만 갖췄습니다. PC 기록이 필요하면 USB 소프트웨어를 포함한 5 psi 모델 R3002를 검토하세요.
-
R3030에는 압력을 최대 얼마까지 가해도 됩니까?
측정 범위는 30.00 psi이고 허용 최대 압력은 60 psi입니다. 시험 압력이 이 한도를 넘지 않도록 압력원의 설정 압력을 접속 전에 확인하세요.
-
R3030 구성품에 호스가 포함되어 있습니까?
네, 연결 호스 2개와 9 V 배터리, 하드 케이스가 기본 구성입니다. 받은 즉시 두 지점에 호스를 연결해 차압 점검을 시작할 수 있습니다.
-
R3030은 어떤 환경에서 사용할 수 있습니까?
작동 온도 0~50 °C, 작동 습도 10~80 % 범위에서 사용할 수 있습니다. 보관은 -10~60 °C 범위에서 하며, 현장에 투입하기 전에 기계실과 야외의 온도 조건을 확인하세요.
