REED R5004 위상각계

MODEL: R5004
브랜드: REED INSTRUMENTS

제품문의 구매하기

모터 회전 방향과 상 순서를
LED로 알려 주는 테스터

REED R5004 상순·모터 회전 테스터

견적 받기

Reed 국내 정식 공급 파트너

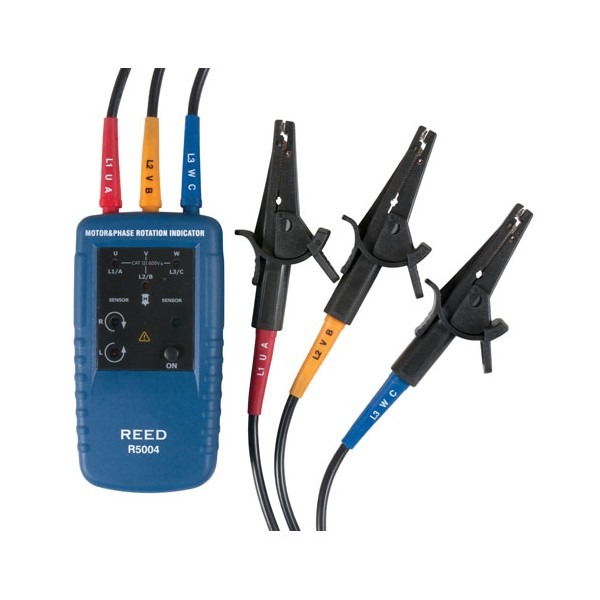

REED R5004는 3상 회로의 상 순서와 각 상의 충전 여부, 모터 회전 방향을 LED로 표시하는 상순·모터 회전 테스터(Phase Sequence / Motor Rotation Tester)로, 회전 방향 1~400 V AC와 상 표시 120~400 V AC에서 동작합니다.

시계 방향과 반시계 방향을 LED로 구분하므로 모터를 결선하기 전에 회전 방향을 판단할 수 있습니다. 입이 넓은 악어 클립 3개와 색 구분 케이블 3개로 단자에 쉽게 연결하며, 9 V 배터리 한 개로 일반적인 사용 시 약 1년 동작합니다. 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 400 V AC

회전 방향 측정 범위

120 ~ 400 V AC

상 표시 범위

2 ~ 400 Hz

대응 주파수 범위

CAT III 600 V

과전압 안전 등급

특징

LED로 읽는
상 순서와 회전 방향

핵심 특징	현장에서 달라지는 점
상 순서 표시	시계 방향인지 반시계 방향인지 LED로 표시해 3상 결선 순서를 정할 때 시행착오가 줄어듭니다.
각 상의 충전 표시	세 상 각각의 충전 여부를 LED로 표시해 결상이나 단선을 현장에서 구분합니다.
모터 회전 방향 확인	결선 전에 회전 방향을 미리 판단해 역회전으로 인한 설비 손상을 피합니다.
입이 넓은 악어 클립	단자와 도체에 쉽게 물려 한 손으로도 연결할 수 있습니다.
이중 몰딩 하우징	내구성 있는 이중 몰딩 외피가 현장의 충격과 긁힘에 견딥니다.
색 구분 케이블 3개	상별로 케이블 색이 달라 연결 순서를 혼동하지 않습니다.

결선 전 점검

모터 설치 전
회전 방향 확인 방법

회전 방향 기능은 1~400 V AC 범위에서 동작하며, 리드 연결과 판독은 매뉴얼의 순서를 따르세요. 상 표시는 120~400 V AC에서 동작하므로 380 V 3상 회로의 상 순서도 확인합니다.

악어 클립 3개로 상별 연결

색 구분 케이블 3개 끝에 입이 넓은 악어 클립이 달려 있어 단자함 안의 좁은 단자에도 연결할 수 있습니다. 주파수 2~400 Hz 범위에 대응하므로 인버터 출력 점검에 활용하는 현장도 있습니다.

안전 등급

분전반·모터 쪽,
인입선 쪽 사용 구분

안전 등급은 CAT III 600 V · CAT IV 300 V입니다. 분전반과 모터 쪽 회로는 CAT III 600 V 조건에서, 인입선과 계량기 쪽(CAT IV)은 300 V 이하 회로에서만 사용하세요.

사양

회전 방향 1~400 V
상 표시 사양

항목	사양
공칭 전압 (회전 방향)	1 ~ 400 V AC
공칭 전압 (상 표시)	120 ~ 400 V AC
주파수	2 ~ 400 Hz
표시	LED(상 순서 · 각 상 충전 · 모터 회전 방향)
안전 등급	CAT III 600 V · CAT IV 300 V
하우징	이중 몰딩
전원	9 V 배터리
배터리 수명	정상 사용 시 약 1년
작동 온도	0 ~ 50 °C
작동 습도	10 ~ 80 %
보관 온도	-20 ~ 60 °C
크기	130 × 68 × 32 mm
무게	130 g
기본 구성	색 구분 케이블 3개 · 악어 클립 3개 · 배터리 · 소프트 케이스

활용 분야

3상 결선을 확인하는
현장

모터 설치 — 결선 전에 모터 회전 방향을 확인합니다.
3상 배선 점검 — 상 순서와 각 상의 충전 상태를 LED로 살핍니다.
분전반·모터 쪽 점검 — CAT III 600 V 회로에서 상 표시를 확인합니다.
설비 보전 — 3상 설비를 점검할 때 상태를 기록합니다.

선택 가이드

회전 방향 표시 방식별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
1~400 V AC에서 모터 회전 방향을 LED로 볼 때	REED R5004	9 V 배터리로 동작하고 회전 방향 1~400 V AC, 상 표시 120~400 V AC입니다.
40~700 V에서 LCD로 보고 배터리를 쓰지 않을 때	Fluke 9040	배터리 없이 40~700 V 범위를 LCD로 보여 주며 CAT III 600 V · CAT IV 300 V입니다.

구성·옵션

기본 구성과
키트 옵션

구분	항목
기본 구성	색 구분 케이블 3개
기본 구성	악어 클립 3개
기본 구성	9 V 배터리, 소프트 케이스
옵션	R5004-KIT

본체와 색상별 리드선, 악어 클립 구성

R5004와 함께 보는
전기 점검 장비

R5004로 380 V 3상 회로의 상 순서를 볼 수 있습니까?
네, 상 표시는 120~400 V AC 범위에서 동작합니다. 분전반과 모터 쪽 회로는 CAT III 600 V 조건에서 사용하세요.
R5004는 모터 회전 방향을 어떻게 판독합니까?
회전 방향 기능은 1~400 V AC 범위에서 LED로 보여 줍니다. 리드 연결과 판독 방법은 매뉴얼의 순서를 따르세요.
R5004와 Fluke 9040은 무엇이 다릅니까?
9040은 배터리 없이 40~700 V 범위를 LCD로 보여 줍니다. R5004는 9 V 배터리로 동작하며 1~400 V에서 모터 회전 방향을 LED로 보여 줍니다.
R5004 배터리는 얼마나 사용할 수 있습니까?
9 V 배터리 한 개로 일반적인 사용 시 약 1년 동작합니다. 키트 구성이 필요하면 R5004-KIT를 문의하세요.
