Fluke 9040 위상 회전 표시기

Fluke 9040 위상 회전 표시기

MODEL
Fluke 9040
브랜드
FLUKE
제품 자료
제품문의 구매하기

모터 결선 전에 상 순서를
확인하는 상회전 표시기

Fluke 9040 상회전 표시기

견적 받기

Fluke 국내 공식 대리점

Fluke 9040은 40–700 V, 15–400 Hz 3상 회로에 세 리드를 연결해 각 상의 유무와 상 회전 방향을 LCD에 표시하는 상회전 표시기(Phase Rotation Indicator)입니다. 모터와 펌프를 결선하기 전에 역회전 결선을 가려낼 수 있습니다.

측정하는 3상 전원에서 동작 전력을 직접 받으므로 배터리가 필요 없고, 오래 보관했다가 꺼내도 바로 사용할 수 있습니다. 전원이 연결되어 있는 동안 표시가 계속 유지됩니다. 모터 결선과 배전반 점검 현장에 맞는 이 표시기는 (주)테솔이 국내에 공식 공급합니다.

40–700 V

3상 전압 범위

15–400 Hz

주파수 범위

배터리 없음

측정 대상 전원으로 동작

3상 LCD

상 유무와 회전 방향 표시

특징

결선 전에 읽는
3상 상 순서와 결상

핵심 특징현장에서 달라지는 점
상 회전 방향 표시상 순서를 LCD로 확인한 뒤 결선하므로 시운전 중 모터가 반대로 도는 일이 줄어듭니다.
상별 유무 표시3상 가운데 빠진 상을 함께 표시하므로 결상 상태로 기동하는 사고를 막을 수 있습니다.
배터리 불필요측정 대상의 전원으로 동작하므로 배터리가 방전되어 점검을 못 하는 일이 없습니다.
자가 고정 테스트 프로브산업용 소켓과 단자에 프로브가 고정되므로 한 손으로도 세 리드를 안정적으로 연결할 수 있습니다.
40–700 V, 15–400 Hz 범위40 V에서 700 V까지, 15 Hz에서 400 Hz까지의 3상 계통에서 상 순서를 읽으므로 설비마다 장비를 바꾸지 않아도 됩니다.
연속 동작전원이 들어와 있는 동안 표시가 유지되므로 측정하면서 다른 작업을 함께 할 수 있습니다.

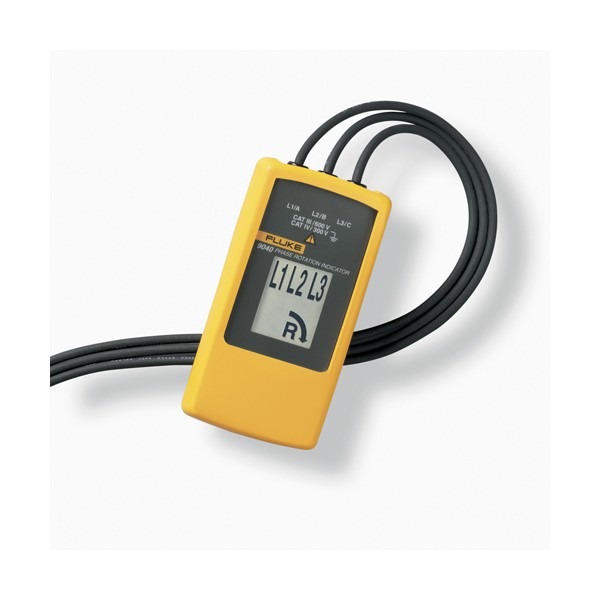

Fluke 9040 - 표시창과 세 가닥 리드선이 연결된 본체 모습
표시창과 세 가닥 리드선이 연결된 본체 모습

결선 순서

9040으로 확인하는
상 순서와 모터 회전 방향

3상 유도 전동기는 전원의 상 순서에 따라 회전 방향이 정해지므로, 펌프와 팬은 설치 직후 방향부터 확인해야 합니다. 9040의 세 리드를 L1, L2, L3에 연결하면 LCD에 상 순서가 표시됩니다. 전동기를 연결하기 전에 전원 쪽 상 순서를 읽고 결선 순서를 정하세요.

LCD에 표시되는 상 순서

정상 3상이면 세 상이 모두 표시되고 회전 방향도 함께 나타납니다. 한 상이 빠지거나 방향이 반대로 표시되면 결선을 바꾸거나 전원 상태를 점검한 뒤 모터를 연결하세요.

안전 등급

9040 안전 등급별
전압 한계와 사용 구간

9040의 전기 안전 등급은 CAT III 600 V와 CAT IV 300 V입니다. 분전반과 모터 단자처럼 설비 내부의 계통에서는 600 V까지 사용할 수 있습니다. 반면 인입선과 계량기 쪽의 CAT IV 구간에서는 300 V 이하 회로에서만 사용하세요. 측정 범위 700 V는 CAT IV 정격이 아닙니다.

  • 연결 순서 — 세 프로브를 L1, L2, L3에 연결한 뒤 LCD 표시가 안정되는지 확인합니다.
  • 동작 환경 — IP40 등급이며 0 ~ 40 °C 범위에서 사용합니다.
  • 용도 — 상 순서 확인 전용입니다. 전압 부재 확인은 2극 테스터 T150으로 따로 하세요.

사양

9040의 40–700 V 상회전과
배터리 없는 구조

항목사양
부품 번호2435050
전압 범위40 ~ 700 V
주파수 범위15 ~ 400 Hz
동작연속
표시LCD, 3상 표시와 회전 방향 표시
전원측정 대상에서 공급(배터리 없음)
안전 등급CAT III 600 V / CAT IV 300 V
안전 규격EN 61010, EN 61557-7
보호 등급IP40
동작 온도0 ~ 40 °C
크기 (L × W × H)124 × 61 × 27 mm
무게200 g
보증2년
구성자가 고정 테스트 프로브 3개(검정), 악어 클립 1개, 사용 설명서

활용 분야

9040이 쓰이는
3상 설비 결선 점검

  • 모터 결선 — 결선 전에 전원 쪽 상 순서를 확인해 회전 방향을 미리 정합니다.
  • 배전반 점검 — 분전반 3상 단자의 상 순서와 결상 여부를 확인합니다.
  • 펌프·팬 설치 — 설치 직후 회전 방향이 맞는지 시운전 전에 점검합니다.
  • 3상 공급 장치 점검 — 3상을 공급하는 장치의 출력 상 순서를 현장에서 바로 읽습니다.

선택 가이드

확인할 항목에 맞는
Fluke 전압 점검 도구

이럴 때 (현장 조건·용량)권장 모델선택 이유
3상 상 순서만 빠르게 확인하려면Fluke 9040배터리 없이 상 유무와 회전 방향을 LCD로 표시합니다.
상 순서와 전압 값을 함께 보려면Fluke T150100–690 V 상회전 표시에 6–690 V 전압 측정이 더해져 한 번에 두 가지를 확인할 수 있습니다.
저전압 수치와 저항까지 읽어야 한다면Fluke T+PROLCD 0.1 V 분해능과 저항 9.99 kΩ 측정을 갖춰 수치 확인이 필요한 점검에 맞습니다.
전압이 걸린 선을 피복 위에서 찾으려면Fluke 1AC II비접촉으로 AC 90–1000 V를 감지하므로 피복을 벗기지 않고 활선을 찾을 수 있습니다.

구성·옵션

9040 본체 구성과
호환 액세서리

구분내용
본체Fluke 9040 상회전 표시기(배터리 없음)
기본 구성품자가 고정 테스트 프로브 3개(검정), 악어 클립 1개, 사용 설명서
교체 악어 클립Fluke AC285 SureGrip 악어 클립(부품 번호 1610159)
호환 액세서리TLK290 유연 소켓 프로브 세트, TLK291 퓨즈형 테스트 프로브 세트, C25 대형 소프트 케이스
