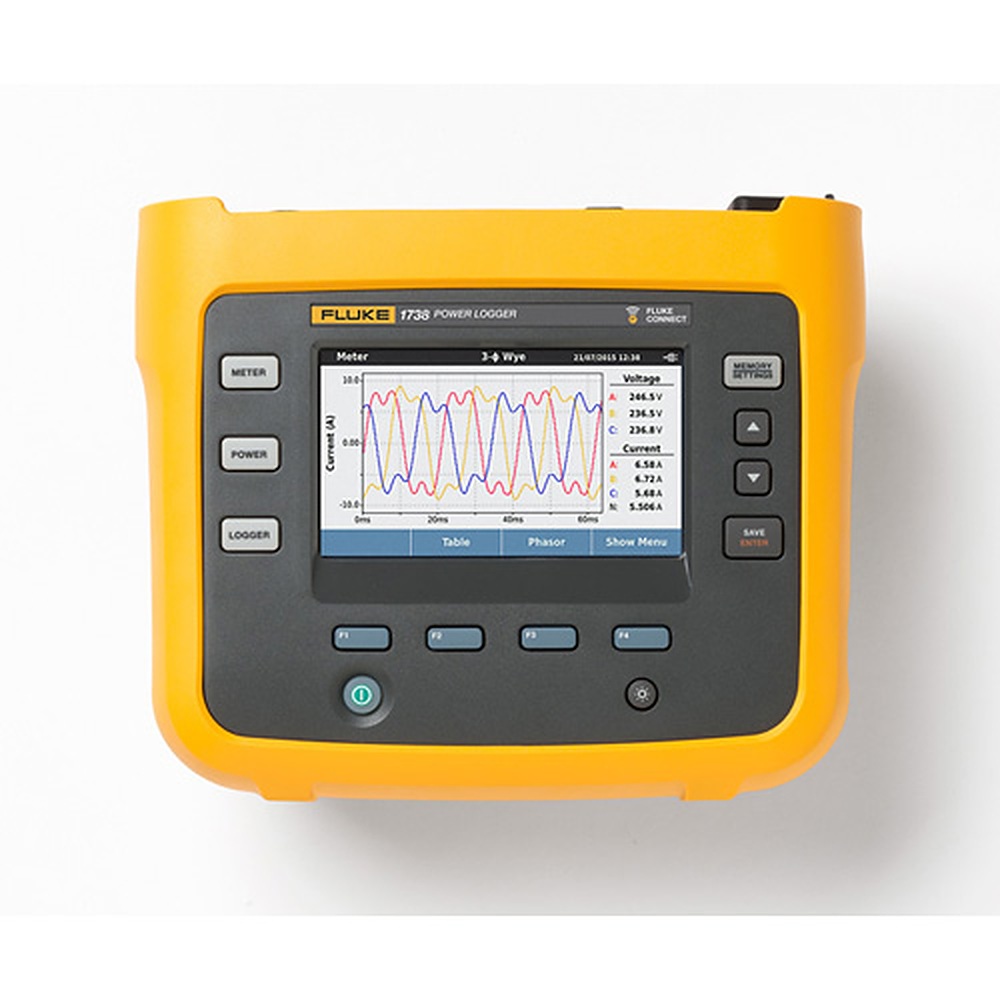

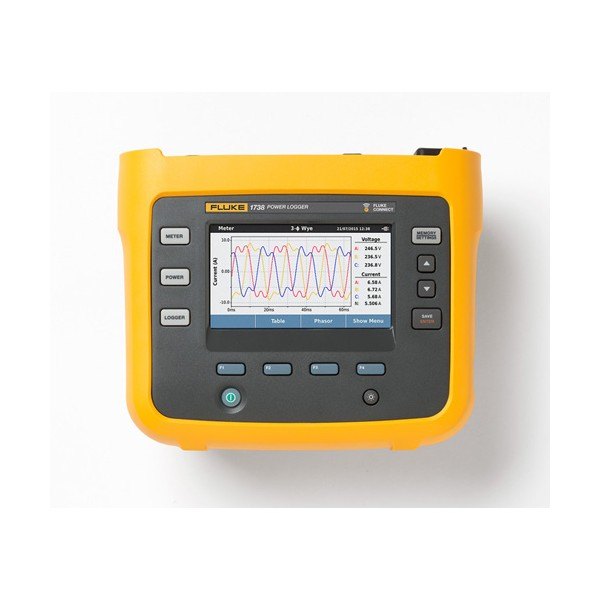

이벤트 파형까지 남기는 3상 전력 품질 로거
Fluke 1738 3상 고급 전력 품질 로거 샘플링 · 메모리 : 16 bit 전력 품질 표준 : IEC 61000-4-30 Class S 전원 : 측정 회로 100~500 V 자체 전원
견적 받기Fluke 한국 공식 대리점
Fluke 1738은 EN50160 전력 품질 요약과 이벤트 순간의 전압·전류 파형 캡처를 지원하는 3상 전력 품질 로거(Power Quality Logger)입니다. 이벤트 파형 스냅샷과 고분해능 RMS 프로파일을 함께 남깁니다.
500개가 넘는 파라미터와 50차 고조파를 기록하고, 전원은 측정 회로 100~500 V에서 받습니다. Fluke Connect 3000 시리즈 무선 모듈과 보조 입력도 추가 옵션 없이 사용합니다. (주)테솔이 국내에 공식 공급합니다.
이벤트 분석
1738의 EN50160 요약과 이벤트 파형 캡처
1738은 기록 기간의 전력 품질 상태를 EN50160 기준으로 요약하고, 이벤트가 발생한 순간의 전압·전류 파형을 저장합니다. 이벤트는 반주기마다 갱신되는 실효값으로 판정하며 최대 500개를 저장합니다.
이벤트 파형 확인
1738은 이벤트 시점의 전압·전류 파형과 고분해능 RMS 프로파일을 저장하므로 기록된 이벤트를 소프트웨어에서 파형으로 확인할 수 있습니다.
보조 입력
무선 모듈 2개와 ±10 V 보조 입력
Fluke Connect 3000 시리즈 모듈은 Bluetooth로 보조 측정값을 읽으며, 1738은 업그레이드 옵션 없이 사용합니다. 보조 입력은 ±10 V dc, 분해능 0.1 mV이고 정확도는 ±(0.2 % + 0.02 %)입니다.
사용 방법
1738 연결 순서와 Fluke Connect 설정
1738은 전면 터치 화면이나 Fluke Connect 앱으로 현장 설정을 마치고, 기록 데이터는 Energy Analyze Plus로 내려받아 분석합니다. 아래 순서로 처음 연결합니다.
- Energy Analyze Plus(v3.14.0)를 Fluke 소프트웨어 다운로드 페이지에서 받아 PC에 설치합니다.
- 전압 리드와 전류 프로브를 연결하면 측정 회로에서 전원이 들어옵니다.
- 터치 화면 또는 Fluke Connect 앱에서 결선과 기록 조건을 입력합니다.
- 지능형 측정 검증으로 결선 오류를 바로잡은 뒤 기록을 시작합니다.
- USB 플래시 드라이브, USB 미니 케이블, Wi-Fi 중 하나로 PC에 옮겨 보고서를 만듭니다.
USB 메모리는 FAT32로 포맷하고, 펌웨어 2.0 이상은 최상위의 Fluke173x 폴더에서 펌웨어 파일을 찾습니다.

사양
Fluke 1738 정확도·입력·환경 사양
| 항목 | 사양 |
|---|---|
| 샘플링 · 메모리 | 16 bit · 50/60 Hz에서 10.24 kHz · 보통 1분 간격 8주 세션 10개 · 이벤트 500개 |
| 전력 품질 표준 | IEC 61000-4-30 Class S · IEC 62586-1 · IEC 61000-4-7 Class 1 · IEEE 519 · IEEE 1459 |
| 전원 | 측정 회로 100~500 V 자체 전원 · 상용 100~240 V · 50/60 Hz ±15 % |
| 배터리 | 리튬이온 3.7 V 9.25 Wh · 4시간 (절전 5.5시간) · 충전 6시간 미만 |
| 인터페이스 | USB-A (플래시 드라이브) · USB 미니 (PC) · Wi-Fi 직접 연결 또는 인프라 |
| 안전 | 1000 V CAT III / 600 V CAT IV |
| 작동 · 보관 온도 | 작동 -10~50 °C · 보관 -20~60 °C (배터리 장착 시 -20~50 °C) |
| 외함 보호 등급 | IP50 |
| 디스플레이 | 4.3인치 TFT · 480 × 272 픽셀 · 저항 터치 |
| 크기 · 무게 | 장비 19.8 × 16.7 × 5.5 cm · 1.1 kg |
| EN50160 요약 · 이벤트 파형 | 지원 |
| IEEE 519 보고서 | 라이선스 필요 |
구성품
1738 키트별 기본 구성품
| 키트 | 구성품 |
|---|---|
| 1738/B (기본형) | 1738 본체와 전원 어댑터, 전압 리드, 악어 클립 4개, 자석 전압 프로브 4개, 자석 걸이 스트랩, 케이스, Energy Analyze Plus, 전원 코드, 색 구분 세트. 전류 프로브와 Wi-Fi 어댑터는 없음 |
| 1738/EUS | 기본형 구성품 + iFlex 전류 프로브 4개(305 mm, 1500 A) + Wi-Fi/BLE 어댑터 |
| 1738/INTL | 본체, 전압 리드 세트, 악어 클립 4개, iFlex 1500 A 프로브 4개, 케이스, 분석 소프트웨어, 전원 코드, 색 구분 세트 |
활용 분야
EN50160 요약 보고서와 이벤트 파형 분석
- 전력 품질 보고 — 기록 기간의 상태를 EN50160 요약으로 정리합니다.
- 이벤트 분석 — 저하·돌입 순간의 파형을 저장해 소프트웨어에서 확인합니다.
- 고조파 조사 — 50차까지 기록한 데이터를 소프트웨어에서 분석합니다.
같은 계열
1738과 비교하는 1736
- Fluke 1736 — EN50160 요약과 이벤트 파형 캡처 없이 에너지와 기본 전력 품질을 기록하는 모델
관련 제품
1738과 나란히 보는 전력 로거 계열
- Fluke 1732 / 1734 3상 전력 측정 로거
- Fluke 1742 / 1746 / 1748 3상 전력 품질 로거 (Class A)
- Fluke 1760 3상 전력 품질 레코더 (Class A)
Fluke 1738과 EN50160 요약은 어떤 관계입니까?
1738은 기록 기간의 전력 품질 상태를 EN50160 기준으로 요약하는 기능을 지원합니다.
1738은 이벤트 파형을 저장합니까?
네, 이벤트 순간의 전압·전류 파형 스냅샷과 고분해능 RMS 프로파일을 저장합니다.
1738에서 Fluke Connect 모듈을 바로 사용할 수 있습니까?
네, 업그레이드 옵션 없이 Fluke Connect 3000 시리즈 모듈을 Bluetooth로 읽습니다.
1738 기본형(1738/B)에는 무엇이 들어 있습니까?
본체와 전압 테스트 리드, 자석 전압 프로브 4개, 자석 걸이 스트랩, Energy Analyze Plus 등이 들어 있고 전류 프로브와 Wi-Fi 어댑터는 없습니다.
