Fluke 3140R 전류 클램프, 400A

MODEL: 3140R
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

가동 중인 회로 전류를
전력 기록계로 남기는 클램프 CT

Fluke 3140R 400 A 클램프 CT

견적 받기

Fluke 국내 공식 대리점

Fluke 3140R은 Fluke 1750·1650 전력 기록계에 연결하는 400 A 클램프 CT(AC 전류센서, 클램프형 전류 프로브)입니다. 지름 3.2 cm 턱으로 도체를 감싸 2 ~ 400 A의 부하 전류를 20 kHz 응답으로 측정합니다.

도체를 끊지 않고 턱을 벌려 끼우므로 분전반 회로의 전류를 가동 중에도 기록할 수 있습니다. 정확도는 클램프 값에 기록계 오차를 더해 판단합니다. 이 클램프 CT는 (주)테솔이 국내에 공식 공급합니다.

2 ~ 400 A

전류 측정 범위

3.2 cm

도체를 무는 턱 지름

20 kHz

주파수 응답

2 %

클램프 정확도(읽음값)

특징

3140R 클램프 CT로
가동 중 전류 기록

핵심 특징	현장에서 달라지는 점
2 ~ 400 A 범위	소전류 회로부터 대전류 피더까지 CT 하나로 측정하므로 회로마다 프로브를 바꾸는 일이 줄어듭니다.
클램프 방식	도체를 끊거나 단자를 풀지 않고 턱을 벌려 끼우므로, 가동 중인 회로를 멈추지 않고 기록할 수 있습니다.
20 kHz 응답	기본파뿐 아니라 고조파 성분까지 측정하므로 전력 품질 조사에서 기록할 수 있는 범위가 넓어집니다.
3.2 cm 턱	턱에 들어가는 도체 굵기가 정해져 있어, 현장에 가기 전에 케이블 규격만으로 사용 가능 여부를 알 수 있습니다.
1750·1650 전용 설계	기록계 전용으로 설계되어 별도 변환 장치 없이 입력단에 바로 연결합니다.
분리 표기되는 정확도	클램프와 기록계의 오차가 따로 제시되므로 시스템 전체 오차를 단계별로 계산할 수 있습니다.

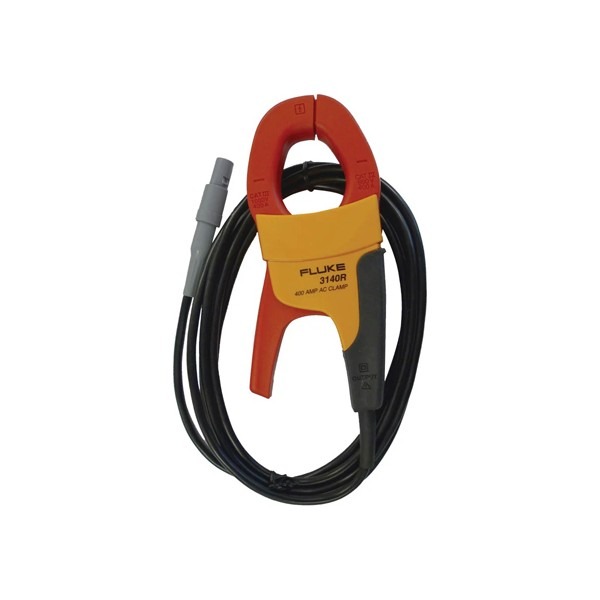

케이블이 연결된 주황·노랑 전류 클램프

정확도 계산

3140R과 1750의
오차 합산

3140R 자체의 정확도는 읽음값의 2 %에 0.04 A를 더한 값입니다. 1750 철심 클램프 입력에는 ±(0.1 % FS + 0.2 % rdg)의 추가 오차가 붙으므로 두 값을 더해 시스템 정확도를 구하세요. 측정 전류가 작을수록 고정 오차 0.04 A의 비중이 커진다는 점도 계산에 반영해야 합니다.

턱 지름에 맞는 도체 선택

턱 지름이 3.2 cm이므로 도체는 한 가닥씩 끼워 측정합니다. 케이블 다발이나 굵은 부스바는 턱에 들어가지 않으므로, 감아서 측정하는 플렉시블 프로브(3210-PR-TF-II)를 검토하세요.

교정 관리

3140R과 기록계의
정기 교정

전류 기록의 정확도는 클램프와 기록계가 함께 결정하므로 두 장비를 정기 교정으로 관리하세요. 3140R 교정 일정은 (주)테솔이 KOLAS 인정 범위를 확인한 뒤 기록계와 함께 맞춰 안내해 드립니다.

사양

3140R 클램프 CT
상세 사양

항목	사양
형태 · 호스트	클램프 CT · Fluke 1750 / 1650용
전류 범위	2 ~ 400 A
정확도 (클램프)	읽음값의 2 % ± 0.04 A
1750 추가 오차 (철심 클램프)	±(0.1 % FS + 0.2 % rdg)
주파수 응답	20 kHz
턱 지름	3.2 cm
Fluke 부품 번호	3140R, 2436163

활용 분야

3140R로 전력을
기록하는 현장

전력 품질 기록 — 1750으로 부하 전류를 장시간 기록해 고조파 성분을 함께 조사합니다.
분전반 점검 — 분전반 회로의 전류 흐름을 가동 중에 확인합니다.
설비 부하 분석 — 기계 설비의 부하 변화를 기록해 용량 여유를 판단합니다.
정기 점검 — 주기적인 전류 점검 기록을 같은 조건으로 반복해 남깁니다.

선택 가이드

도체 형태에 맞는
1750용 전류 프로브

이럴 때	권장 모델	선택 이유
도체를 물어 측정하려면	Fluke 3140R	턱을 벌려 도체 한 가닥을 무는 클램프형입니다.
감아서 측정해야 하는 큰 도체나 좁은 자리라면	Fluke 3210-PR-TF-II	플렉시블형이라 턱에 들어가지 않는 도체도 감아서 측정할 수 있습니다.

구성·옵션

3140R 모델과
호환 기록계

구분	내용
모델	Fluke 3140R 400 A 클램프 CT
호환 기기	Fluke 1750 · 1650
턱 지름	3.2 cm

3140R과 함께 보는
전류 프로브

3140R의 시스템 정확도는 어떻게 계산합니까?
클램프의 읽음값 2 % ± 0.04 A에 1750의 ±(0.1 % FS + 0.2 % rdg)를 더해 계산합니다. 전류 구간마다 따로 계산하세요.
3140R의 측정 범위와 턱 크기는 어떻게 됩니까?
2 ~ 400 A를 측정하며, 턱 지름은 3.2 cm입니다.
3140R을 1750 외의 기록계에도 사용할 수 있습니까?
아닙니다. Fluke 1750·1650용으로 설계된 CT입니다.
플렉시블형 프로브와는 어떤 점이 다릅니까?
3140R은 턱을 벌려 무는 클램프형이고 플렉시블형은 3210-PR-TF-II입니다. 턱에 들어가지 않는 굵은 도체에는 플렉시블형을 선택하세요.
정기 교정도 맡길 수 있습니까?
네, 맡길 수 있습니다. 교정 가능 여부는 (주)테솔의 KOLAS 인정 범위를 기준으로 안내합니다.
